Объект: TM1VPM

Библиотека: ThermalMixture

Имя на уровне решателя: TM1VPM

Аннотация: Смесевой объёмный насос с задаваемой характеристикой Qv = f(dp)

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	Thermal2MixFluid2	Смесевой теплогидравлический порт, вход в элемент
2	Port2	Thermal2MixFluid2	Смесевой теплогидравлический порт, выход из элемента

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	D	base.real	Гидравлический диаметр, м	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	base.real	Длина элемента, м	0.1
4	P0	base.real	Начальное давление, Па	101325
5	Qvdp	list	Табличная зависимость объемного расхода(м3/с) от перепада давлений(Па)	0,0,100000,0.5
6	T0	base.real	Начальная температура, K	293.15
7	TAU	base.real	Временная константа (tau)	0
8	fi_m0	base.real	Начальное значение массовой доли первой компонентны, -	1.0

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	TM1VPM
Модуль тестируемого компонента	ThermalMixture
Дата тестирования	Tue Mar 24 19:03:42 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект TM1VPM - Смесеврй объёмный насос с задаваемой характеристикой Qv = f(dp)

Тест: Изменение объемного расхода при увеличении перепада давлений
на портах с 0 до 150000 Па.

Объемный насос с переменным давлением, TM1VPM

TAU=0.0 - Временная константа (tau)
D=0.01 - Гидравлический диаметр, м
L=0.01 - Длина элемента, м
Qvdp=0,0.04, 5e4, 0.035, 1e5, 0.025, 1.5e5, 0 - Объемный расход, м3/с
fi_{m0}=0.0 - Начальное значение массовой доли первой компонентны, -
P0=100000 - Начальное давление, Па
T0=300 - Начальная температура, К
Fluid=FluidMixture1, смесь - Имя объекта свойств среды, -

Результат
Значения величин расхода от перепада давления, заданные в параметрах модели
совпадают с полученными в рассчёте.

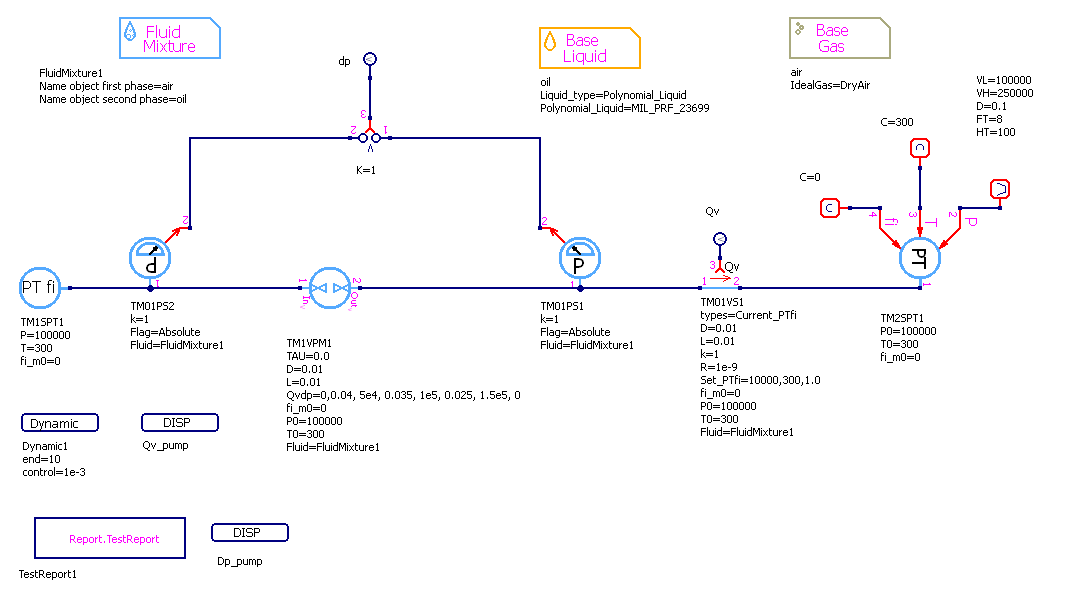

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

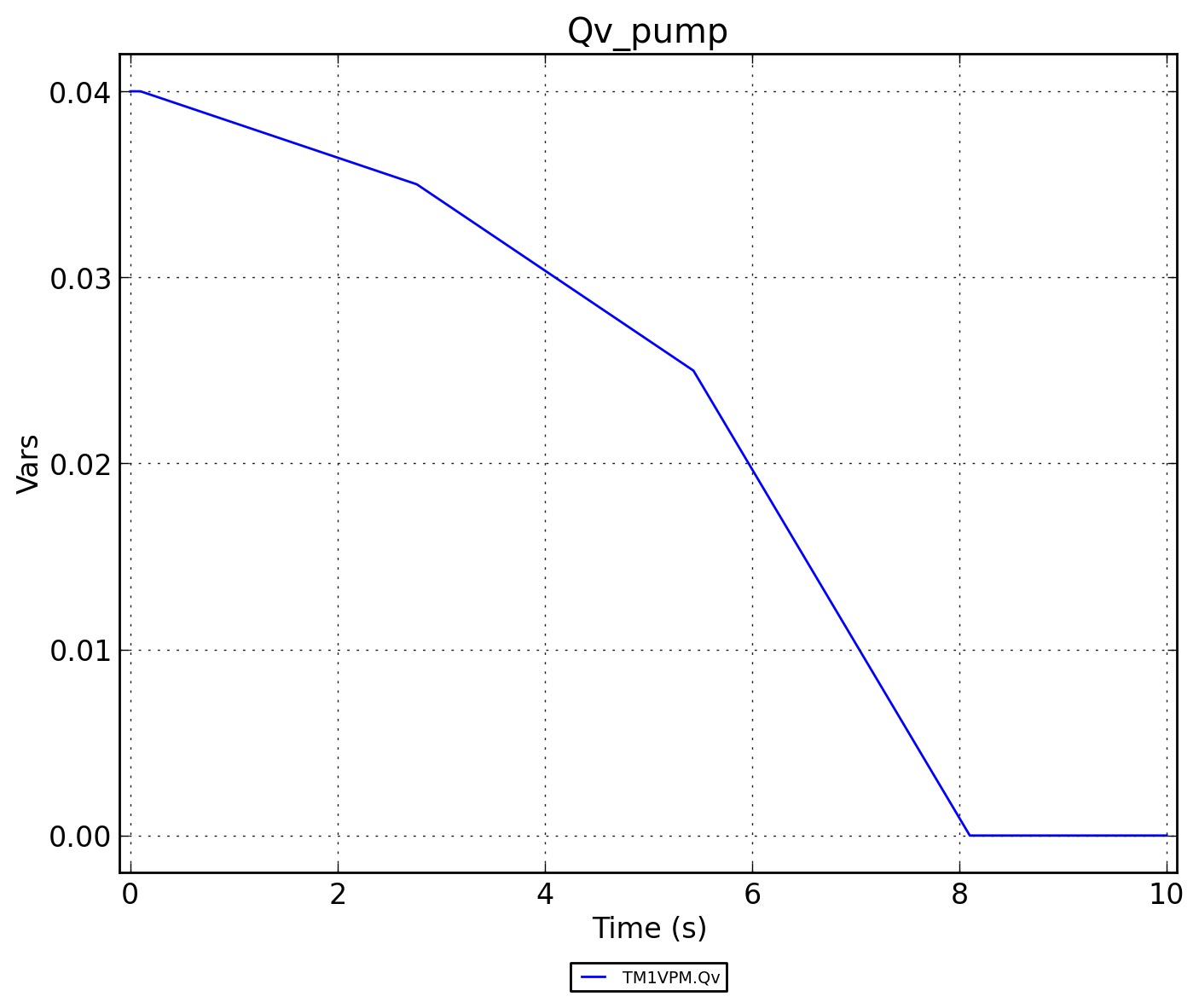

Рисунок 2 - TM1VPM.Qv_pump

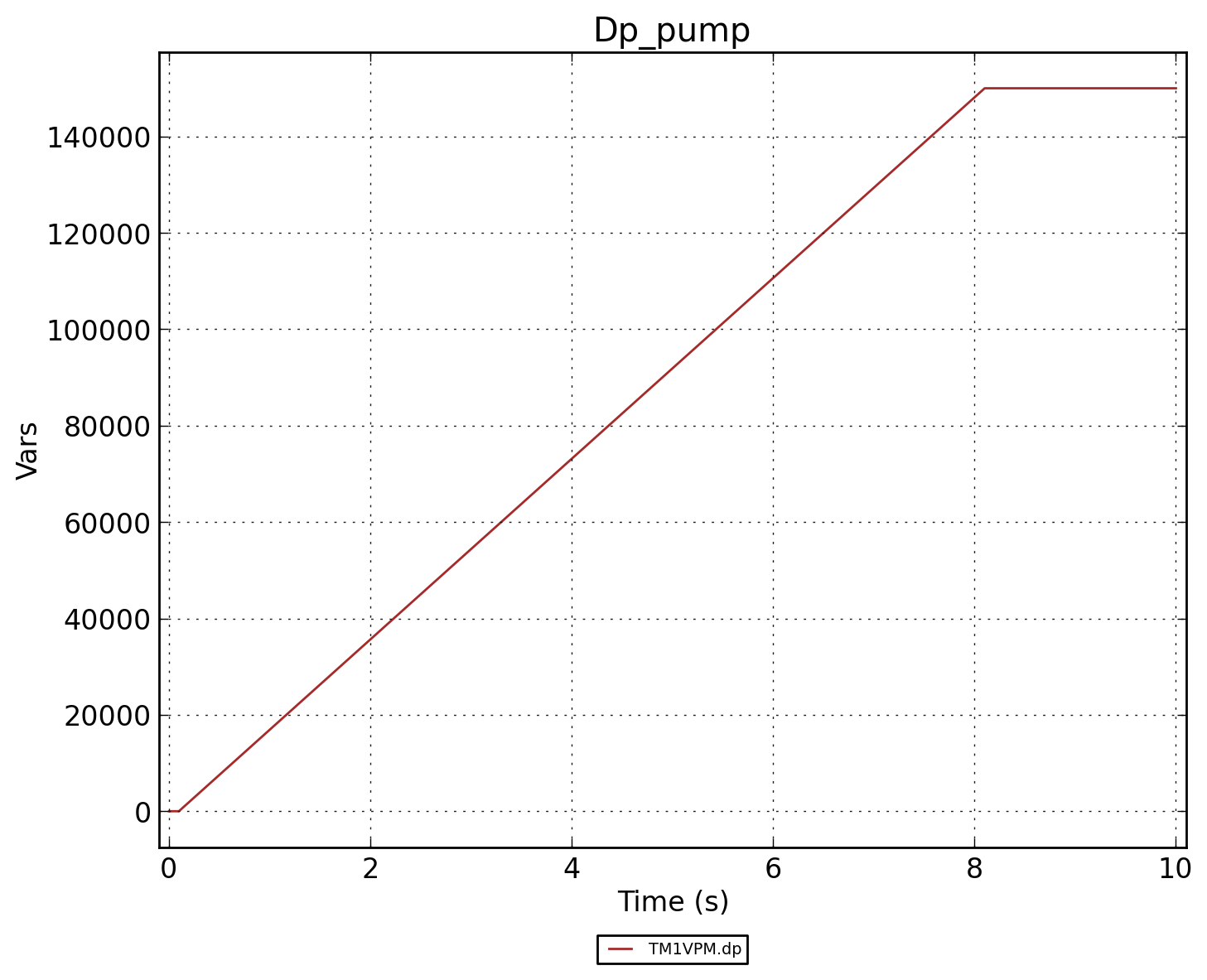

Рисунок 3 - TM1VPM.Dp_pump

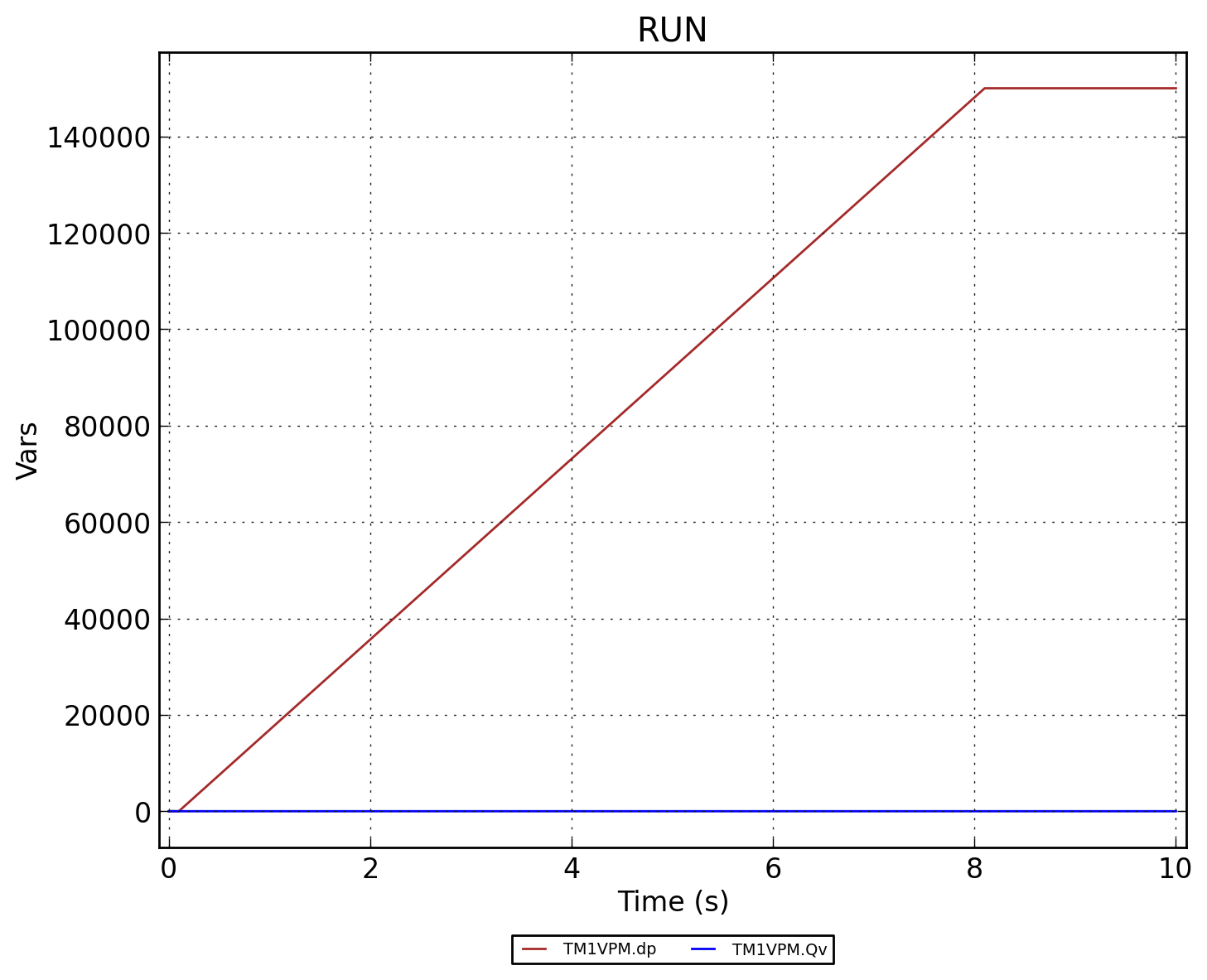

Рисунок 4 - TM1VPM.RUN
