Объект: TM1ELB

Библиотека: ThermalMixture

Имя на уровне решателя: TM1ELB

Аннотация: Угол

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	Thermal2MixFluid2	Смесевой теплогидравлический порт, вход в элемент
2	Port2	Thermal2MixFluid2	Смесевой теплогидравлический порт, выход из элемента

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	A_lam	base.real	Коэффициент гиперболы (A_lam / Re). Zeta в области ламинарного течения, -	100
2	D_or_ab	list	Гидравлический диаметр (D) или ширина и высота сечения (b, a), м	0.1
3	Fluid		Имя объекта свойств среды, -
4	L	base.real	Длина элемента, м	0.2
5	P0	base.real	Начальное давление, Па	101325
6	Section_shape	string	Форма сечения: круглое сечение; прямоугольное сечение [Round,Rectangular], -	Round
7	T0	base.real	Начальная температура, K	293.15
8	angle	base.real	Угол изгиба отвода от 0 до 180 град, град	90.0
9	eps	base.real	Абсолютная шероховатость, м	0.000045
10	fi_m0	base.real	Начальное значение массовой доли первой компонентны, -	1.0

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	TM1ELB
Модуль тестируемого компонента	ThermalMixture
Дата тестирования	Tue Mar 24 22:30:00 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект TM1ELB - Угол

Тест: Проверка значения массового расхода при перепаде давления от 0 до 2000Па.

Угол, TM1ELB

Section_{shape}=Round - Форма сечения: круглое сечение; прямоугольное сечение [Round, Rectangular], -
D_{or_ab}=0.1 - Гидравлический диаметр (D) или ширина и высота сечения (b, a), м
a=90.0 - Угол изгиба отвода от 0 до 180 град, град
L=0.2 - Длина элемента, м
eps=0.0 - Абсолютная шероховатость, м
A_{lam}=0. - Коэффициент гиперболы (A_lam / Re). Zeta в области ламинарного течения, -
fi_{m0}=0.0 - Начальное значение массовой доли первой компонентны, -
P0=101300 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=FluidMixture1, смесь - Имя объекта свойств среды, -

Результат:
 ζ из справочника по гидравлическим сопротивлениям (Идельчик, 3-е издание, страница 287)
для колена без ниши с острыми кромками в месте поворота
Коэффициент A_{lam} = 0. Вклад в ζ коэффициента A_{lam} = ζ + A_{lam} / Re отсутствует.
Qm = 13.87 кг/с

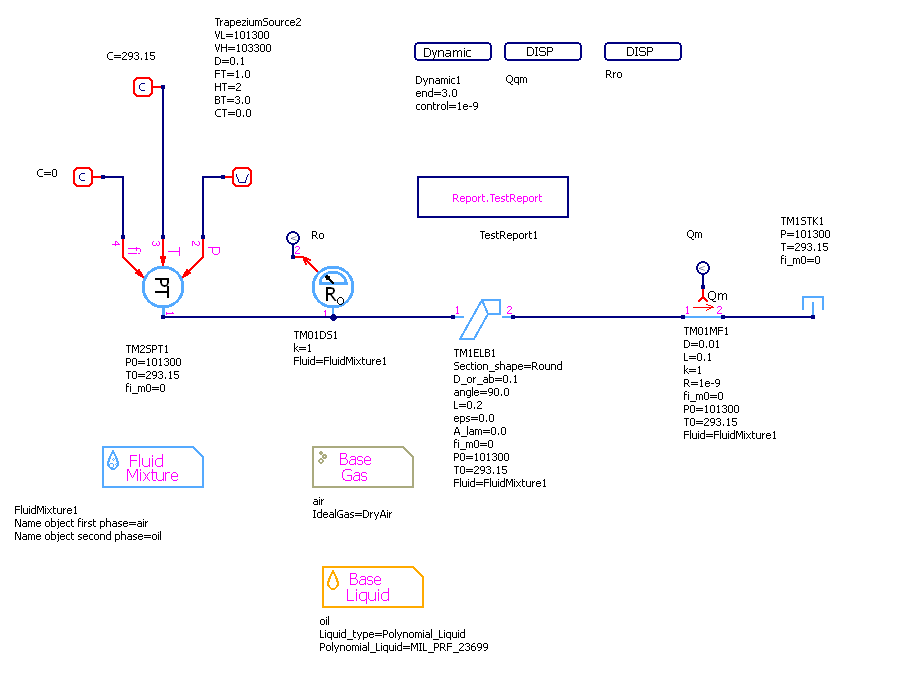

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

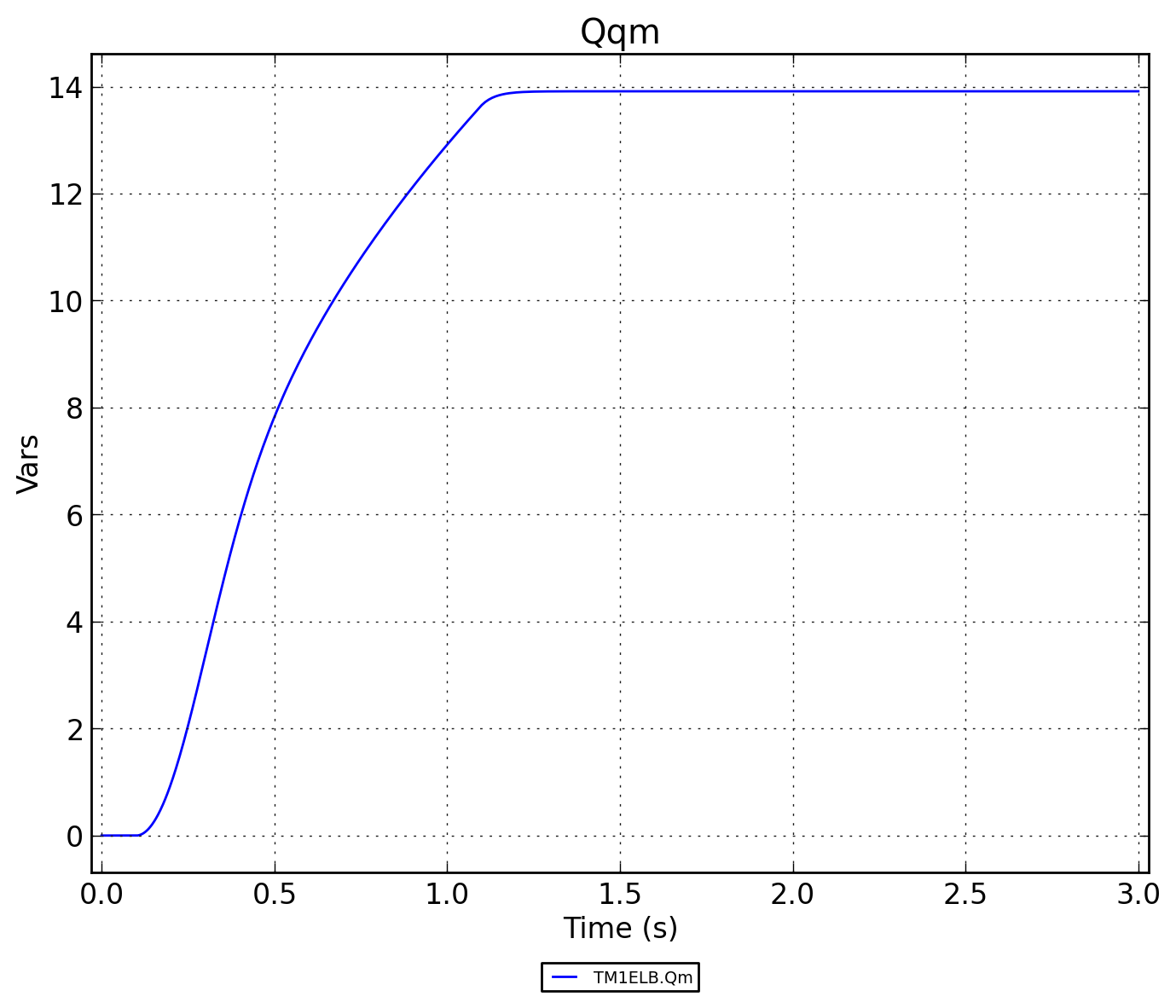

Рисунок 2 - TM1ELB.Qqm

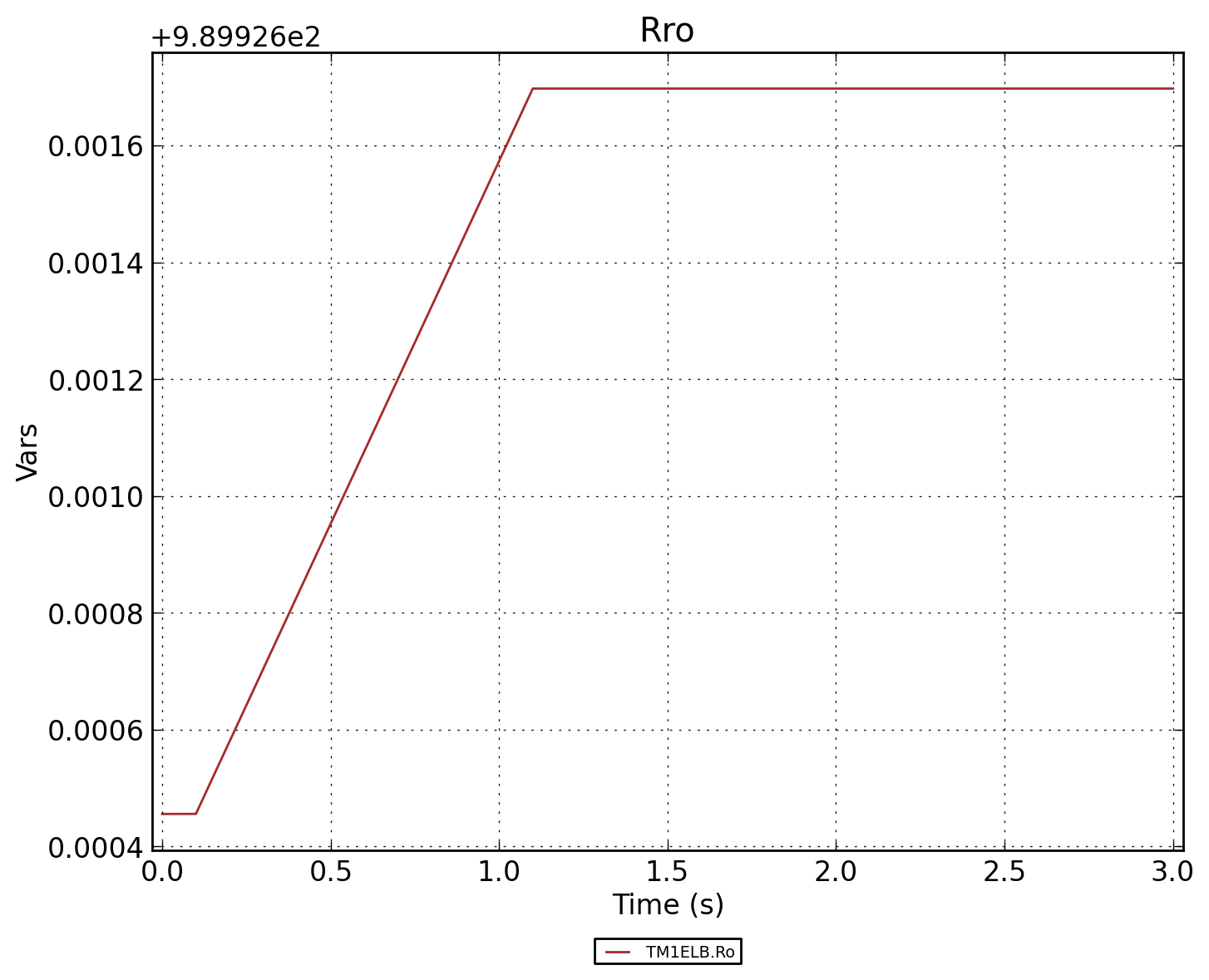

Рисунок 3 - TM1ELB.Rro

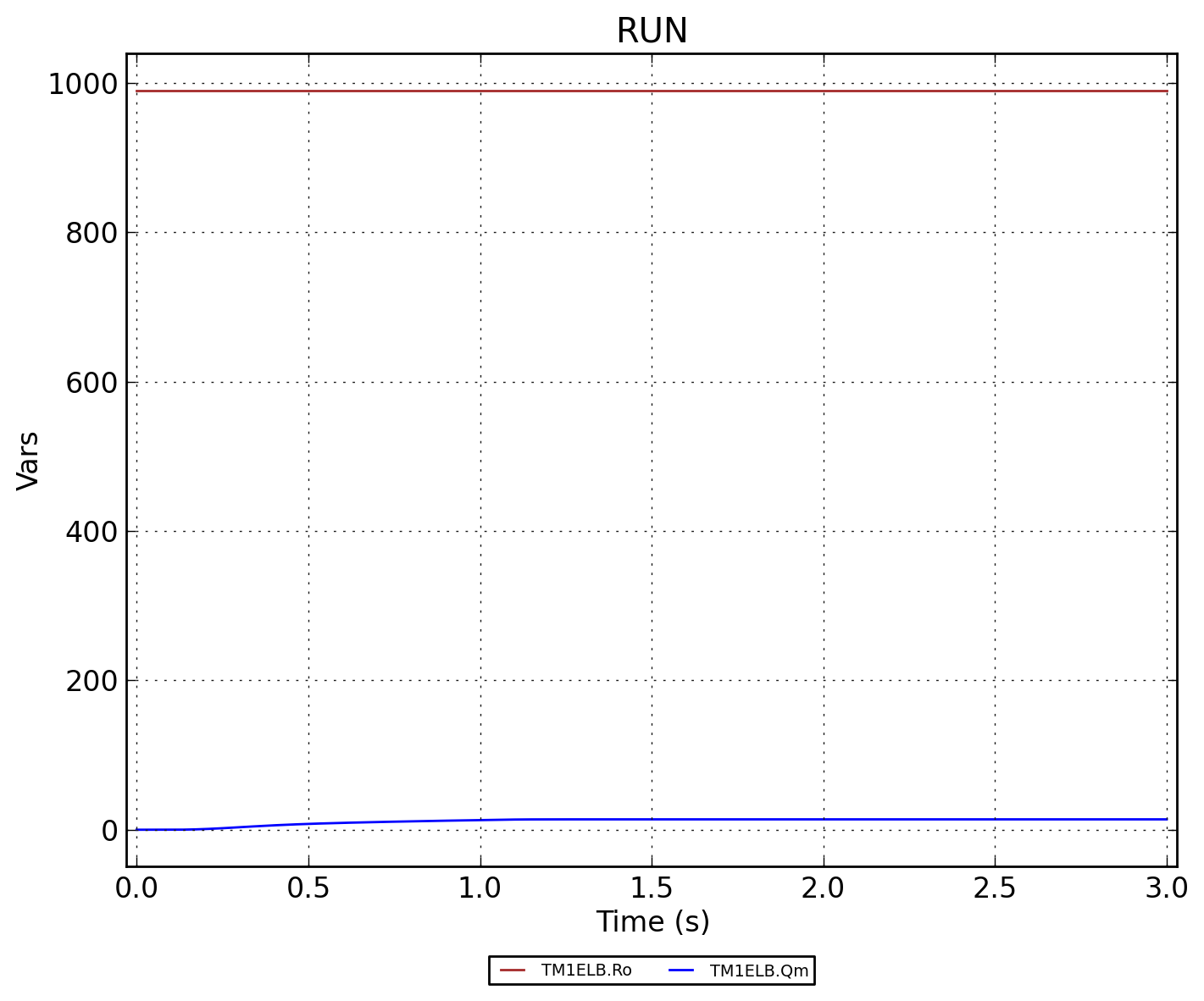

Рисунок 4 - TM1ELB.RUN
