Объект: TM1AER

Библиотека: ThermalMixture

Имя на уровне решателя: TM1AER

Аннотация: Aэратор

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	Thermal2MixFluid2	Смесевой теплогидравлический порт, вход в элемент
2	Port2	Thermal2MixFluid2	Смесевой теплогидравлический порт, выход из элемента
3	Port3	base.DOF1	1D упраляющий порт, доля от заданного коэффициента расхода

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	D	base.real	Гидравлический диаметр, м	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	base.real	Длина элемента, м	0.01
4	MDT	base.real	Коэффициент расхода, -	0.72
5	Properties_port1	base.real	Начальное давление, температура, массовая доля первой компоненты на Рort1. Па, K, -	101325.0, 293.15, 1
6	Properties_port2	base.real	Начальное давление, температура, массовая доля первой компоненты на Рort2. Па, K, -	101325.0, 293.15, 0.5
7	eps	base.real	Абсолютная шероховатость, м	0.000045



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

TM1AER

Модуль тестируемого компонента

ThermalMixture

Дата тестирования

Thu Mar 12 17:43:14 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Объект TM1AER - Аэратор

Тест: Проверка работы аэратора

Аэратор,  TM1AER

D=0.01 - Гидравлический диаметр элемента, м
MDT=2.58 - Коэффициент расхода, -
L=0.1 - Длина элемента, м
eps=0 - Абсолютная шероховатость, м
Properties_{port1}=211300, 293.15, 0.5 - Начальное давление, температура, массовая доля первой компоненты на Port1. Па, K, -
Properties_{port2}=201300, 293.15, 1 - Начальное давление, температура, массовая доля первой компоненты на Port2. Па, K, -
Fluid=FluidMixture1, смесь - Имя объекта свойств среды, -

Результат:
На втором порту аэратора происходит увеличение массовой доли газа в смеси.
Датчик массового расхода регистрирует перетекание среды от порта 1 к порту 2.

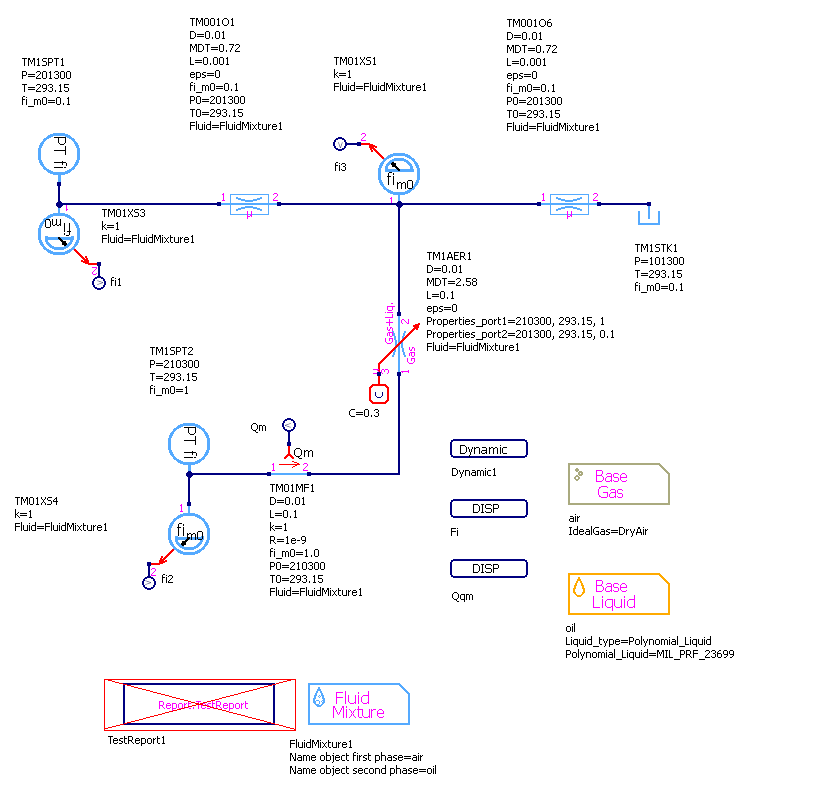

../../../../_images/TM1AER.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

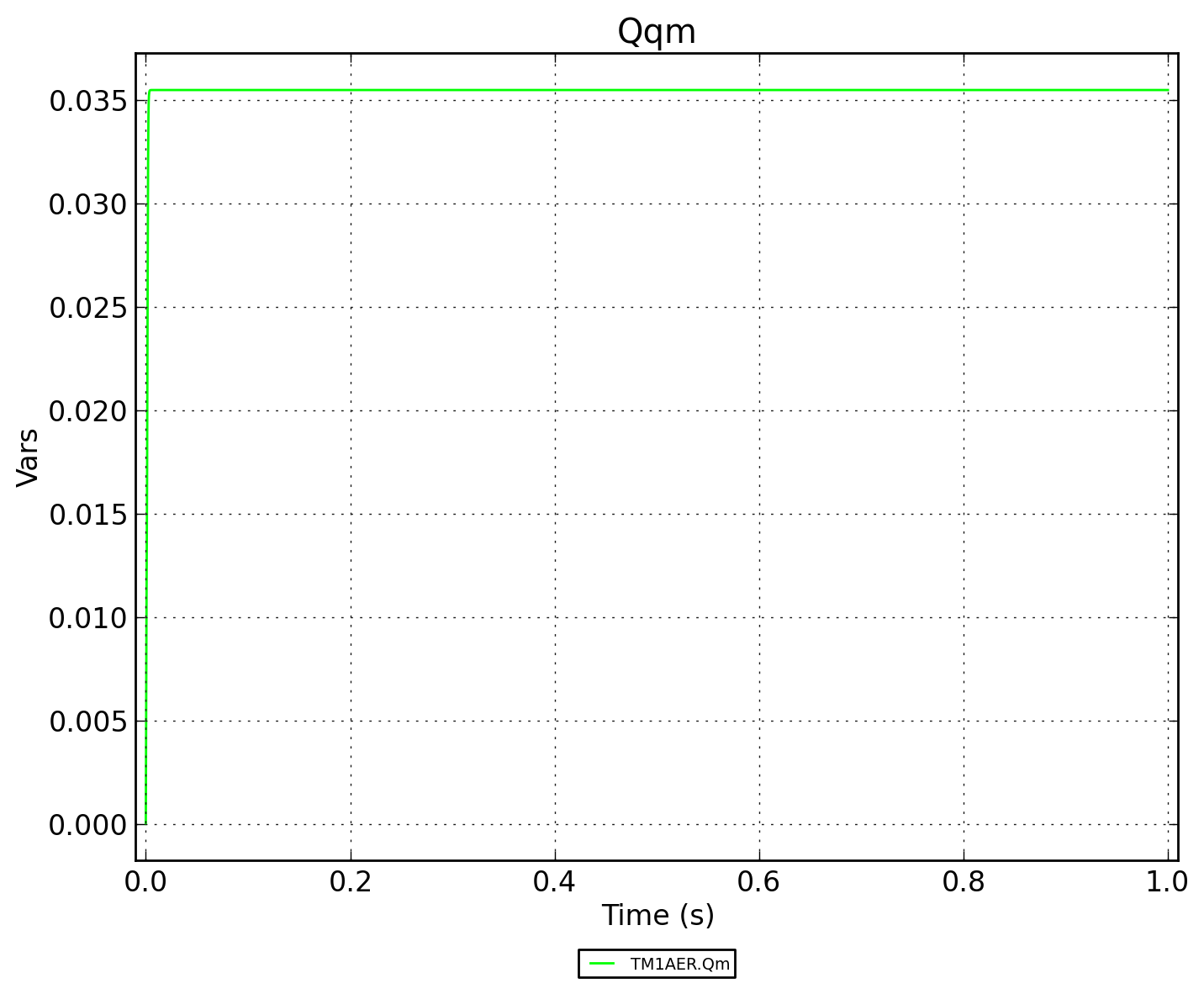

../../../../_images/TM1AER.Qqm.png — Рисунок 2 - TM1AER.Qqm

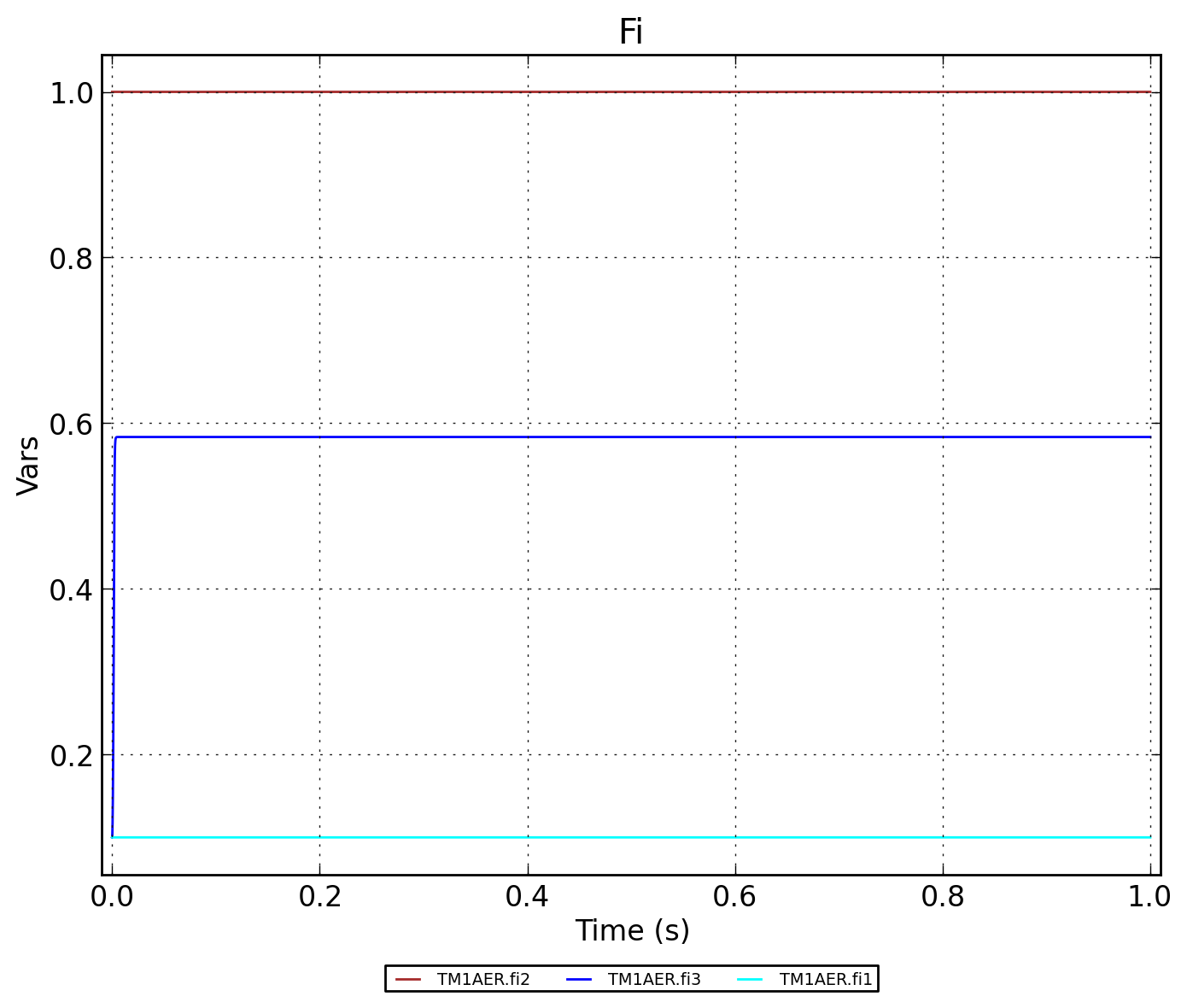

../../../../_images/TM1AER.Fi.png — Рисунок 3 - TM1AER.Fi

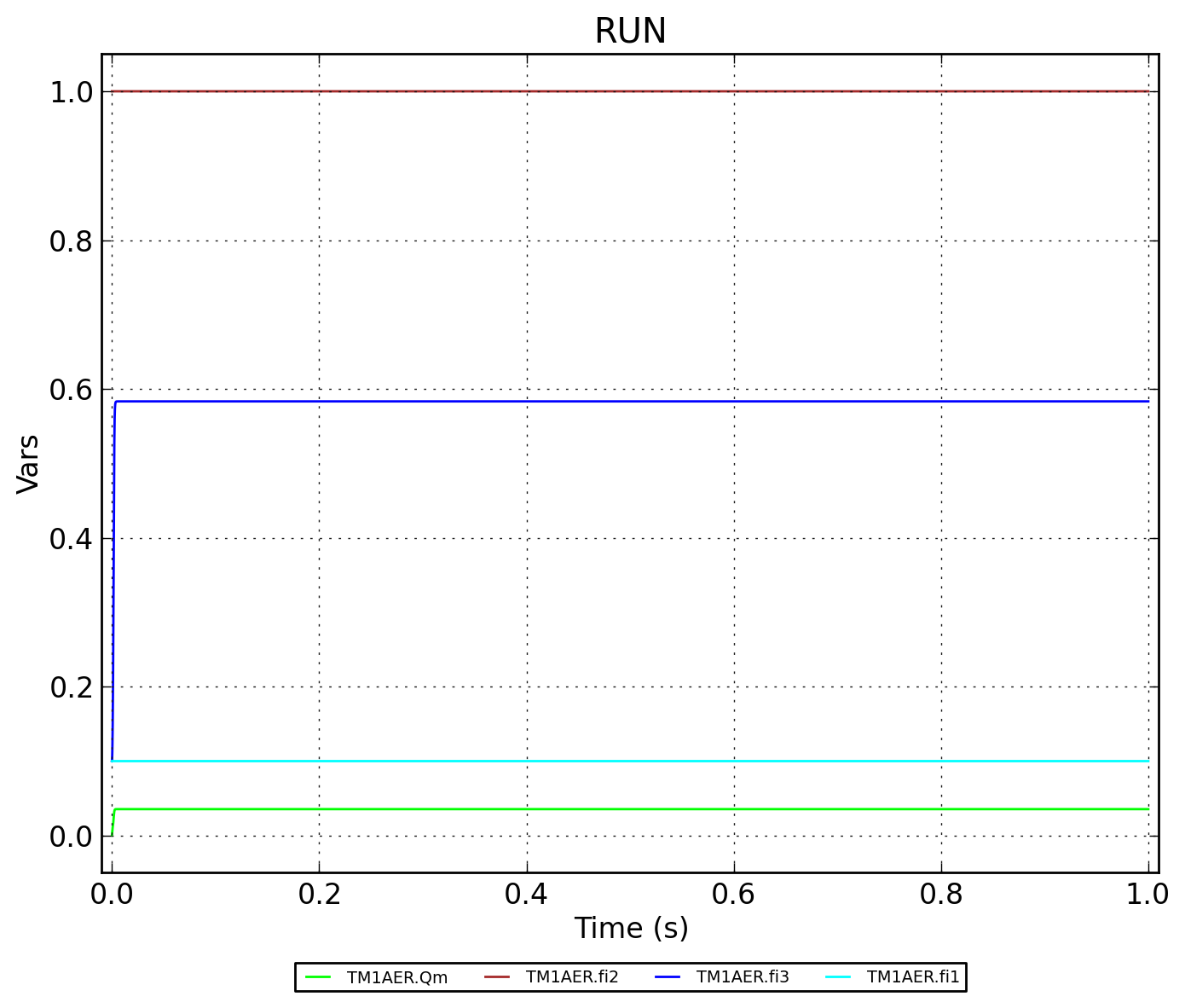

../../../../_images/TM1AER.RUN.png — Рисунок 4 - TM1AER.RUN
