Объект: TM1BEN

Библиотека: ThermalMixture

Имя на уровне решателя: TM1BEN

Аннотация: Колено

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	Thermal2MixFluid2	Смесевой теплогидравлический порт, вход в элемент
2	Port2	Thermal2MixFluid2	Смесевой теплогидравлический порт, выход из элемента

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	A_lam	base.real	Коэффициент гиперболы (A_lam / Re). Zeta в области ламинарного течения, -	100
2	D_or_ab	list	Гидравлический диаметр (D) или ширина и высота сечения (b, a), м	0.1
3	Fluid		Имя объекта свойств среды, -
4	P0	base.real	Начальное давление, Па	101325
5	R	base.real	Радиус закругления центральной линии, м	0.2
6	Section_shape	string	Форма сечения: круглое сечение; прямоугольное сечение [Round,Rectangular], -	Round
7	T0	base.real	Начальная температура, K	293.15
8	angle	base.real	Угол изгиба отвода от 0 до 180 град, град	90.0
9	eps	base.real	Абсолютная шероховатость, м	0.000045
10	fi_m0	base.real	Начальное значение массовой доли первой компонентны, -	1.0

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	TM1BEN
Модуль тестируемого компонента	ThermalMixture
Дата тестирования	Tue Mar 24 22:29:20 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект TM1BEN - Колено
Тест: Проверка значения массового расхода при перепаде давления 220Па и 6152Па.
Колено, TM1BEN1

Section_{shape}=Round - Форма сечения: круглое сечение; прямоугольное сечение [Round, Rectangular]
D_{or_ab}=0.1 - Гидравлический диаметр (D) или ширина и высота сечения (b, a), м
R=0.5 - Радиус закругления центральной линии, м
angle=90.0 - Угол изгиба отвода от 0 до 180 град, град
eps=0.0 - Абсолютная шероховатость, м
A_{lam}=0.0 - Коэффициент гиперболы (A_{lam} / Re). Zeta в области ламинарного течения, -
P0=101300 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=oil,масло - Имя объекта свойств среды, -

Внутренние параметры второго объекта TM1BEN2 идентичны.
В модели используется аппроксимация таблицы(с. 280) графика для λ_{k}.
Коэффициенты A_{lam} = 0. Вклад в ζ коэффициента A_{lam} = ζ + A_{lam} / Re отсутствует.
Qm = 4.75 кг/с
Qm = 47.58 кг/с

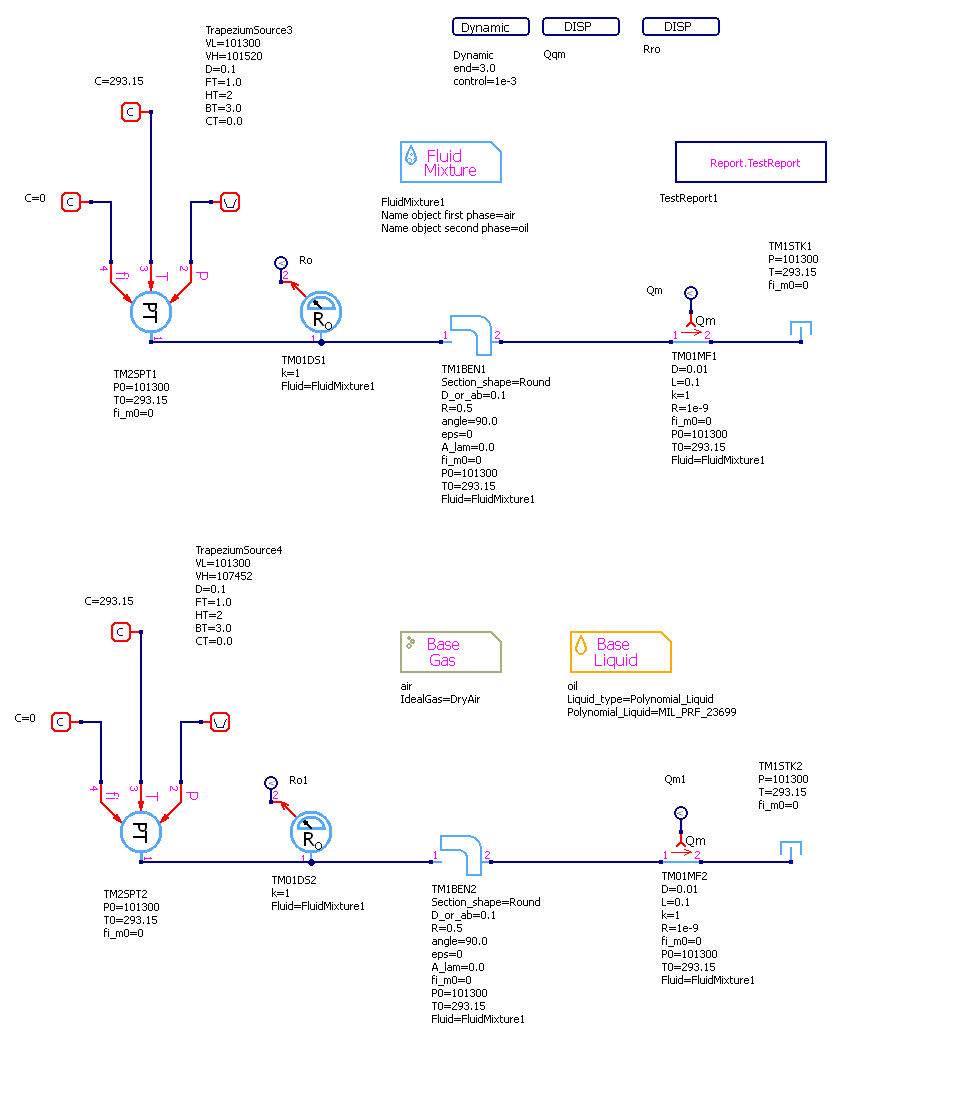

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

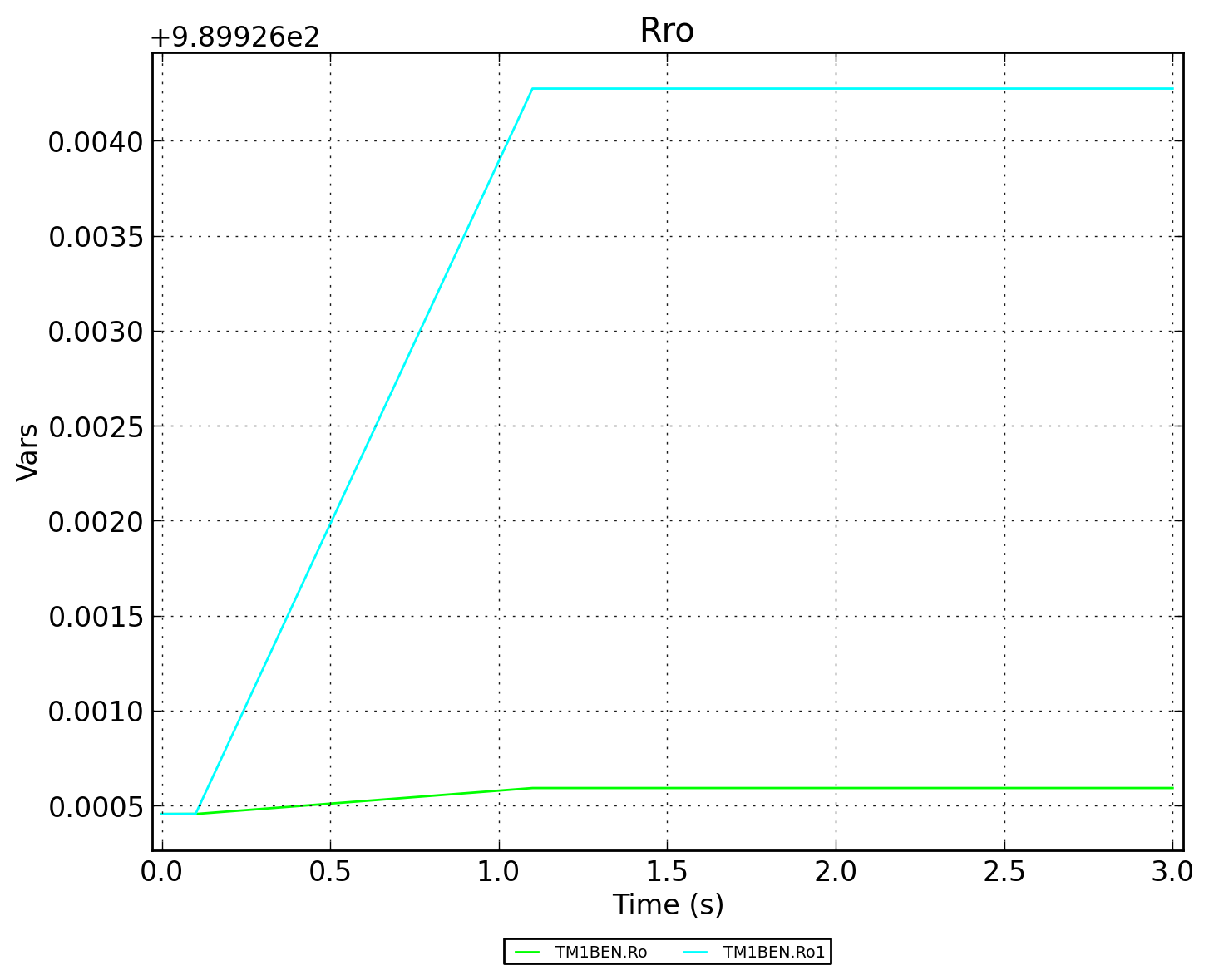

Рисунок 2 - TM1BEN.Rro

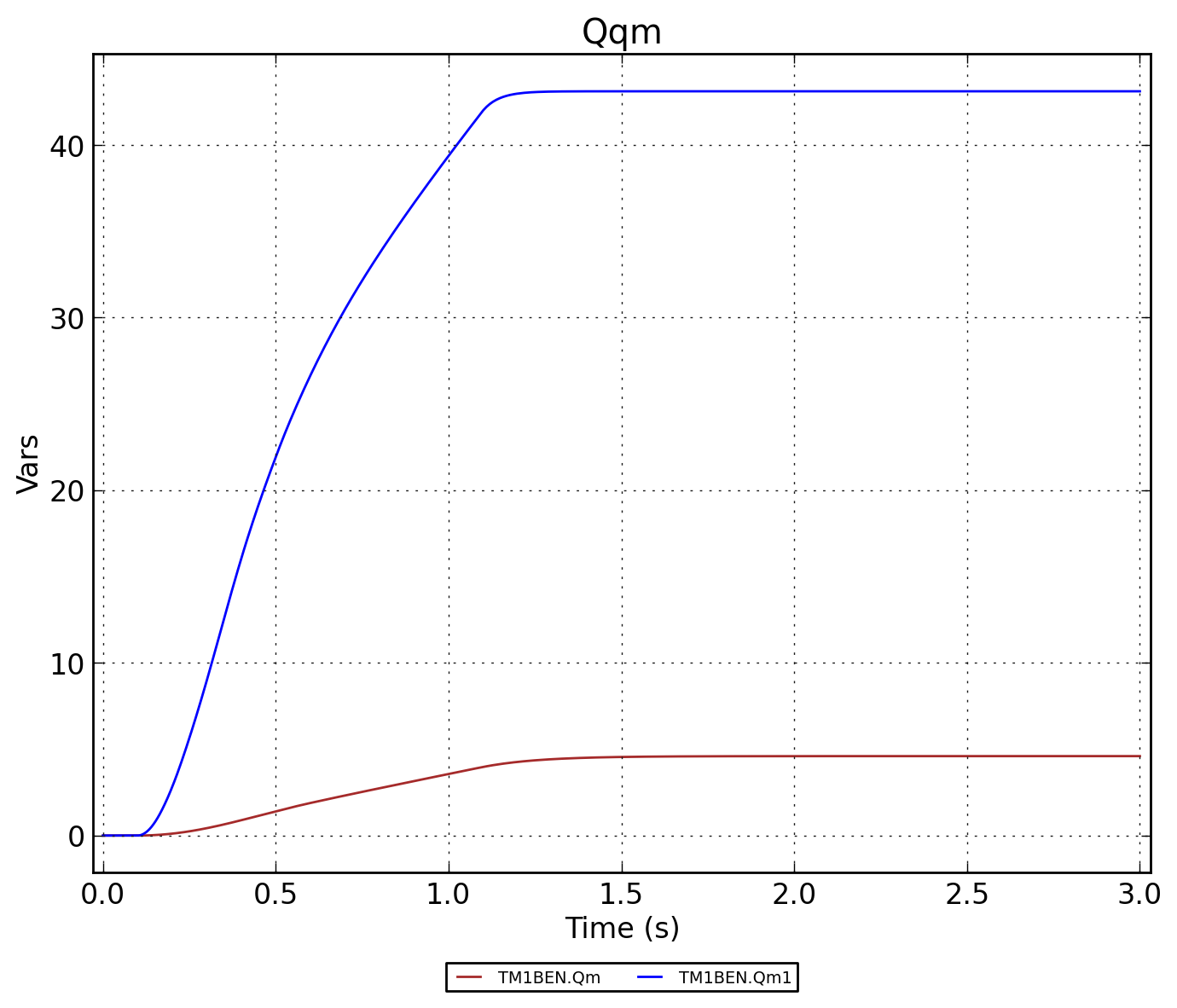

Рисунок 3 - TM1BEN.Qqm

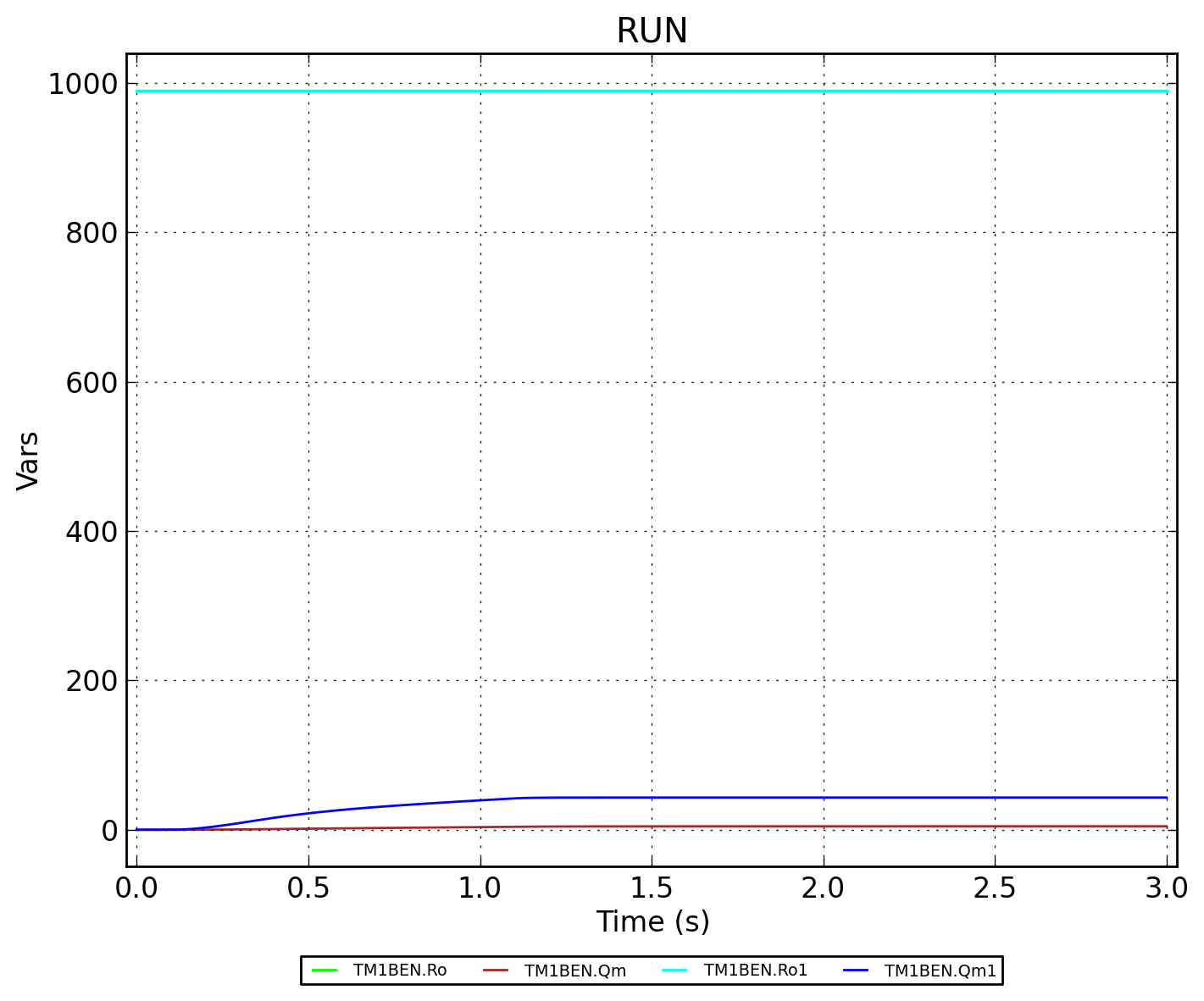

Рисунок 4 - TM1BEN.RUN
