Объект: TM1STK

Библиотека: ThermalMixture

Имя на уровне решателя: TM1STK

Аннотация: Сток P,T,fi_m0

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.Thermal2MixFluid2	Смесевой теплогидравлический порт, вход/выход элемента

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	P	base.real	Давление, Па	101325
2	T	base.real	Температура, K	293.15
3	fi_m0	base.real	Начальное значение массовой доли первой компонентны относительно общей массы, -	1.0



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

TM1STK

Модуль тестируемого компонента

ThermalMixture

Дата тестирования

Thu Mar 12 17:47:22 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Объект TM1STK -  Сток P,T,fi_{m0} .

Тест: Проверка стока P,T,fi_{m0}

Сток P,T,fi_{m0}, TM1STK

P =201300 - Давление, Па
T =293.15 - Температура, К
fi_{m0}=0.0 - Начальное значение массовой доли первой компонентны, -

Результат:
Сток переопределяет параметры в ближнем объеме (объемы генеририруются на портах трубопровода) и
поддерживает заданные P и T, указанные в объекте.

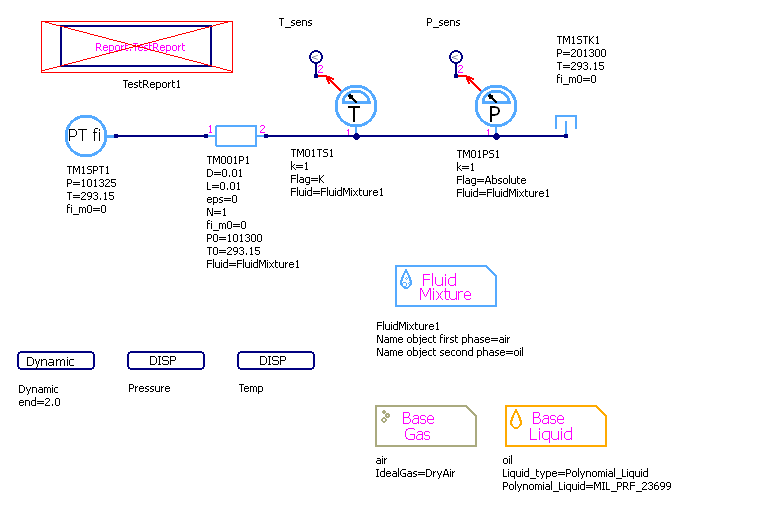

../../../../_images/TM1STK.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

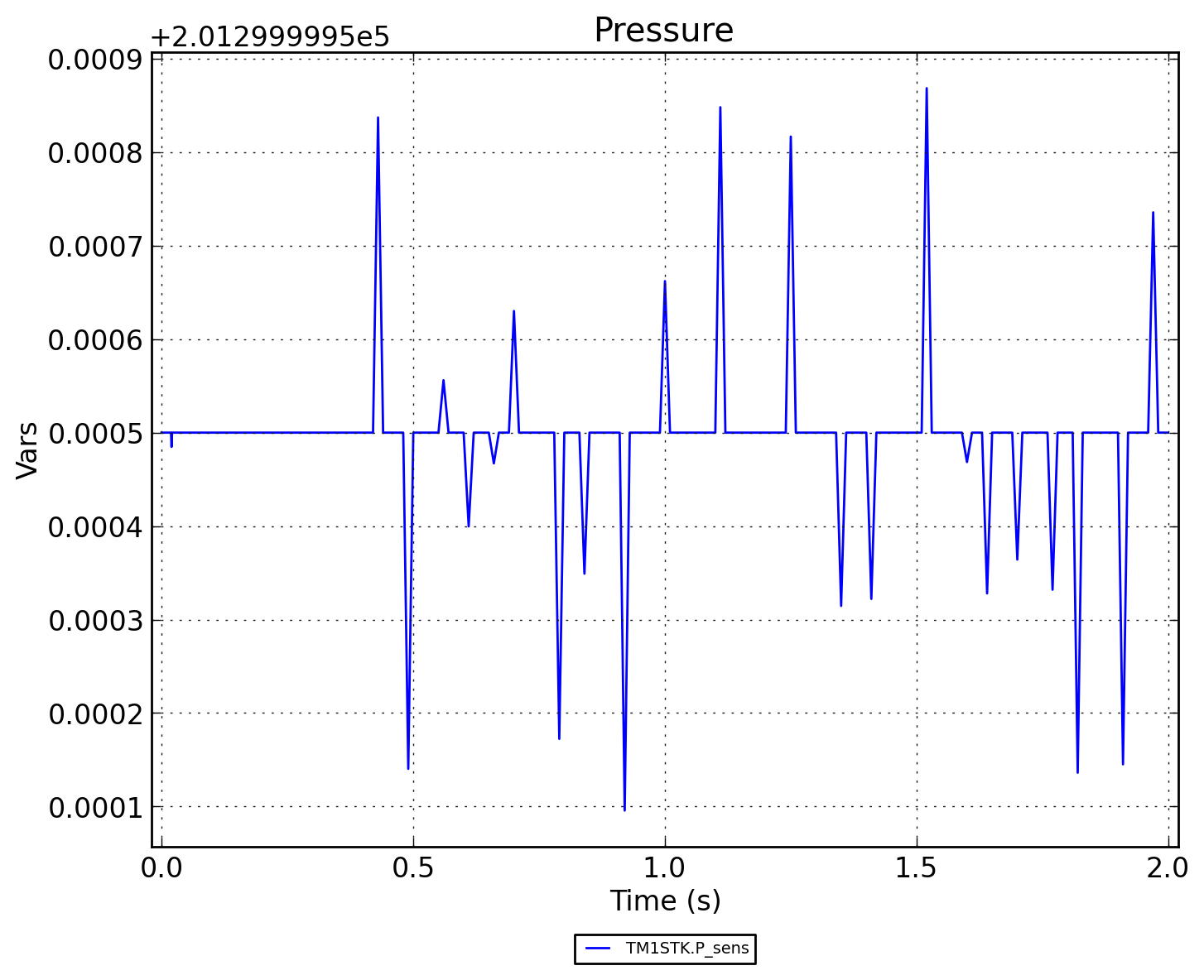

../../../../_images/TM1STK.Pressure.png — Рисунок 2 - TM1STK.Pressure

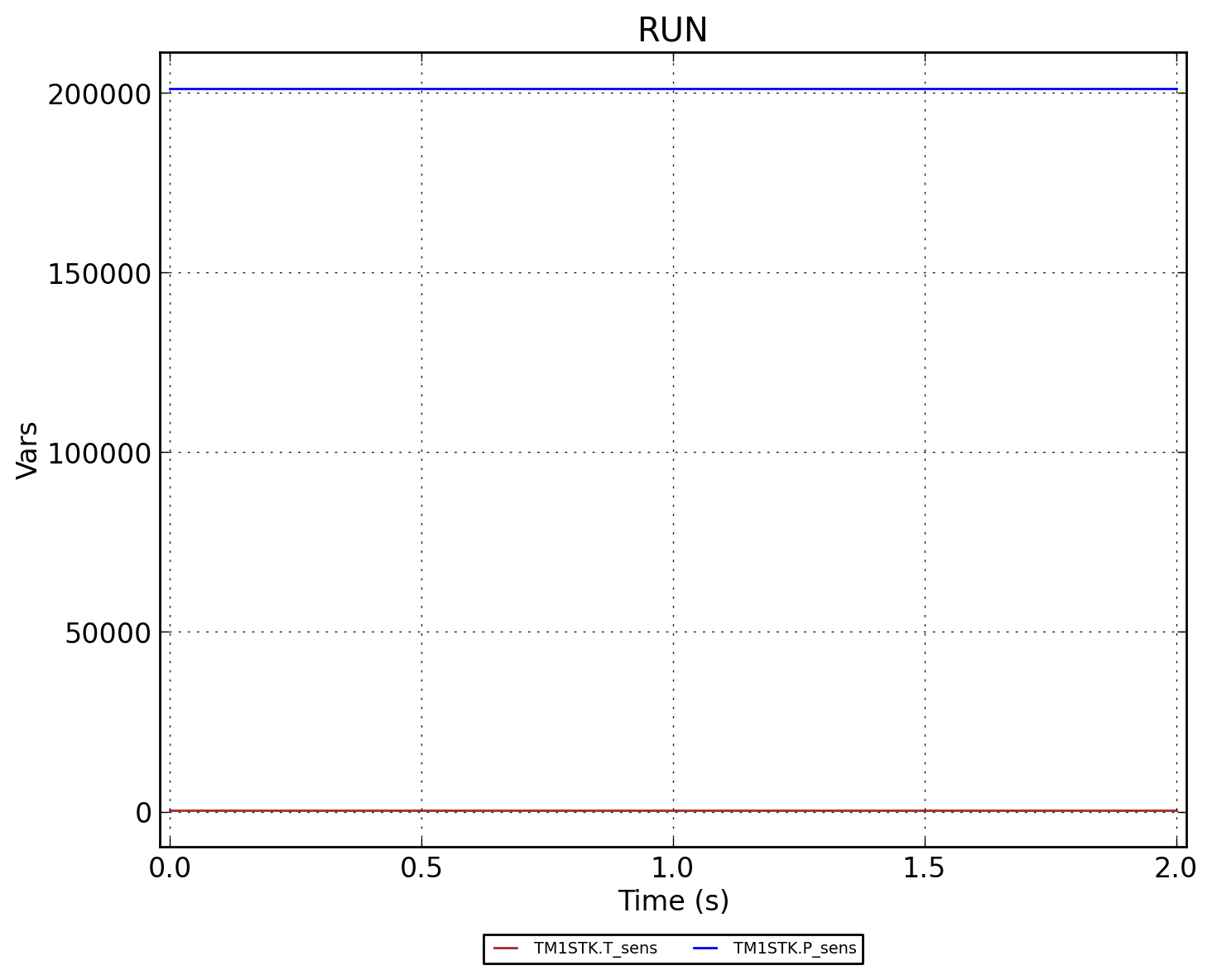

../../../../_images/TM1STK.RUN.png — Рисунок 3 - TM1STK.RUN

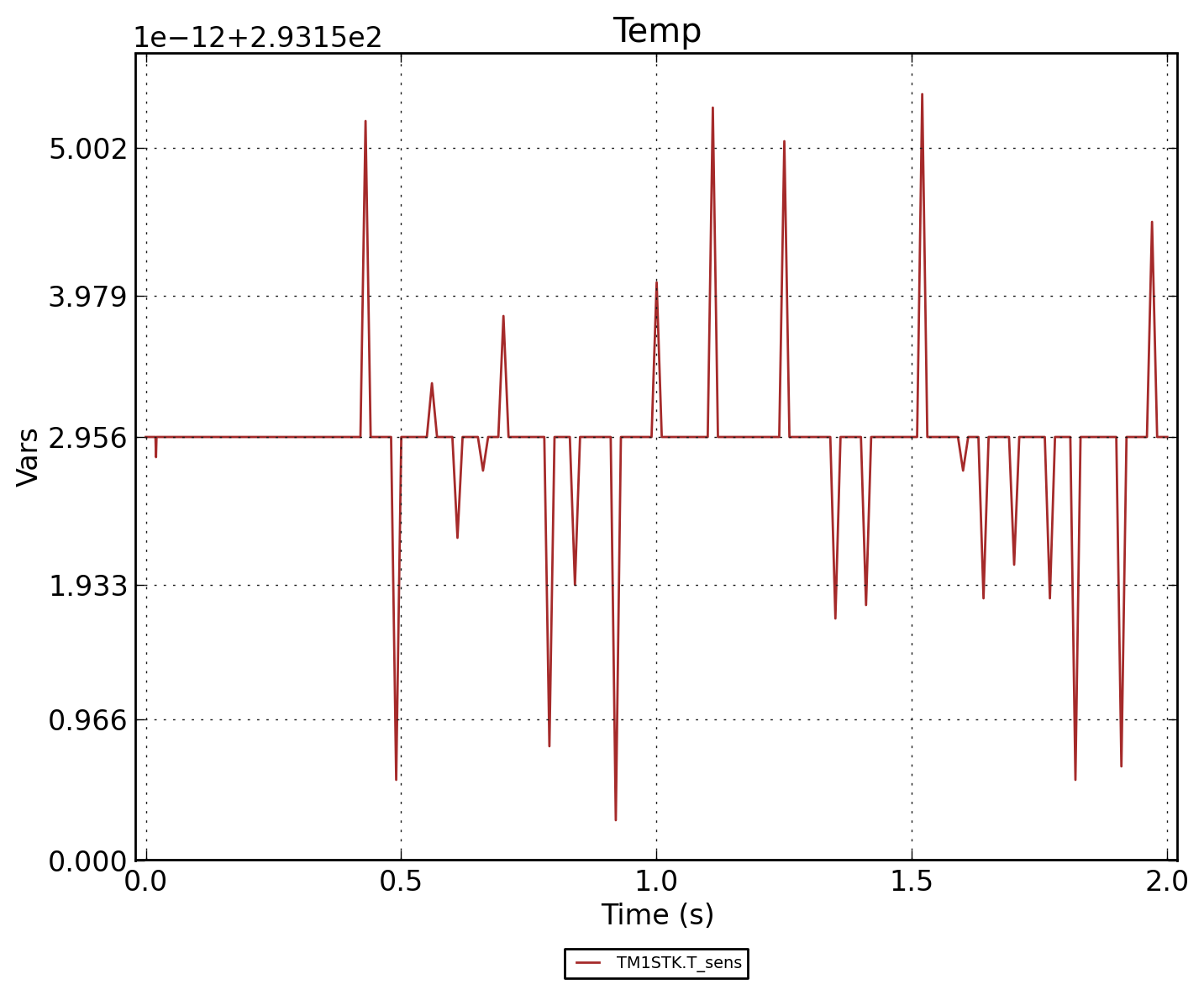

../../../../_images/TM1STK.Temp.png — Рисунок 4 - TM1STK.Temp
