Объект: TM1DEG

Библиотека: ThermalMixture

Имя на уровне решателя: TM1DEG

Аннотация: Отделитель первой фазы с задаваемым объемным расходом

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	Thermal2MixFluid2	Смесевой теплогидравлический порт, вход в элемент
2	Port2	Thermal2MixFluid2	Смесевой теплогидравлический порт, выход из элемента
3	Port3	base.DOF1	1D упраляющий порт, объемный расход первой компоненты м³/с

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	D	base.real	Гидравлический диаметр, м	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	base.real	Длина элемента, м	0.01
4	Properties_port1	base.real	Начальное давление, температура, массовая доля первой компоненты на Рort1. Па, K, -	101325.0, 293.15, 0.5
5	Properties_port2	base.real	Начальное давление, температура, массовая доля первой компоненты на Рort2. Па, K, -	101325.0, 293.15, 1



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

TM1DEG

Модуль тестируемого компонента

ThermalMixture

Дата тестирования

Thu Mar 12 17:45:24 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Объект TM1DEG - Отделитель первой фазы с задаваемым объемным расходом

Тест: Проверка работы отделителя первой фазы

Отделитель первой фазы с задаваемым объемным расходом,  TM1DEG1

D=0.01 - Гидравлический диаметр элемента, м
L=0.01 - Длина элемента, м
Properties_{port1}=101300, 293.15, 0.5 - Начальное давление, температура, массовая доля первой компоненты на Port1. Па, K, -
Properties_{port2}=101300, 293.15, 1 - Начальное давление, температура, массовая доля первой компоненты на Port2. Па, K, -
Fluid=FluidMixture1, смесь - Имя объекта свойств среды, -

Результат:
Происходит откачка первой фазы на объеме первого порта. Датчик объемного расхода
регистрирует перетекание среды от порта 1 к порту 2.
Конечная плотность в V1 соответствует массе оставшейся жидкости внутри.

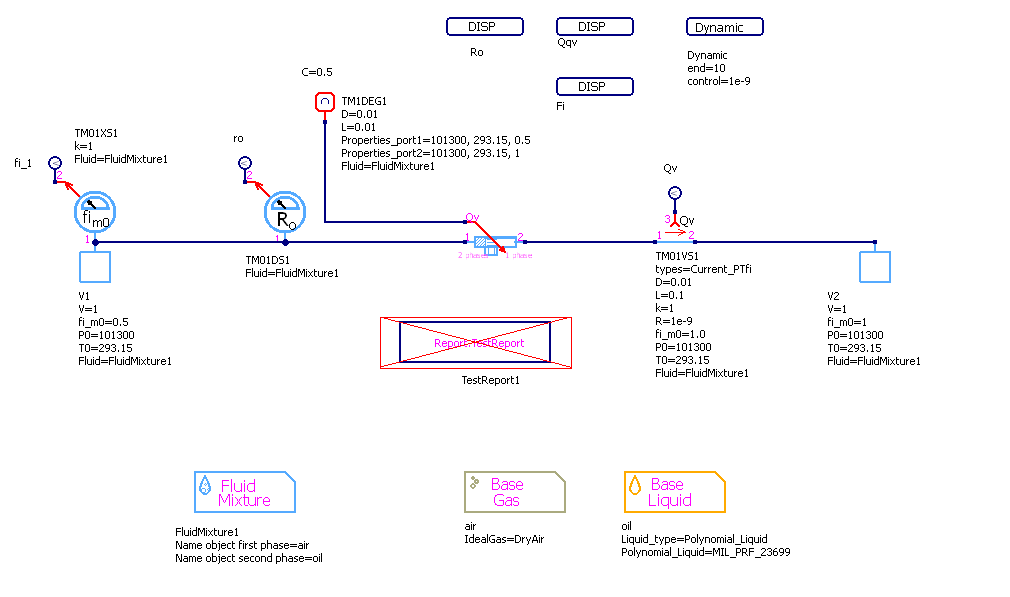

../../../../_images/TM1DEG.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

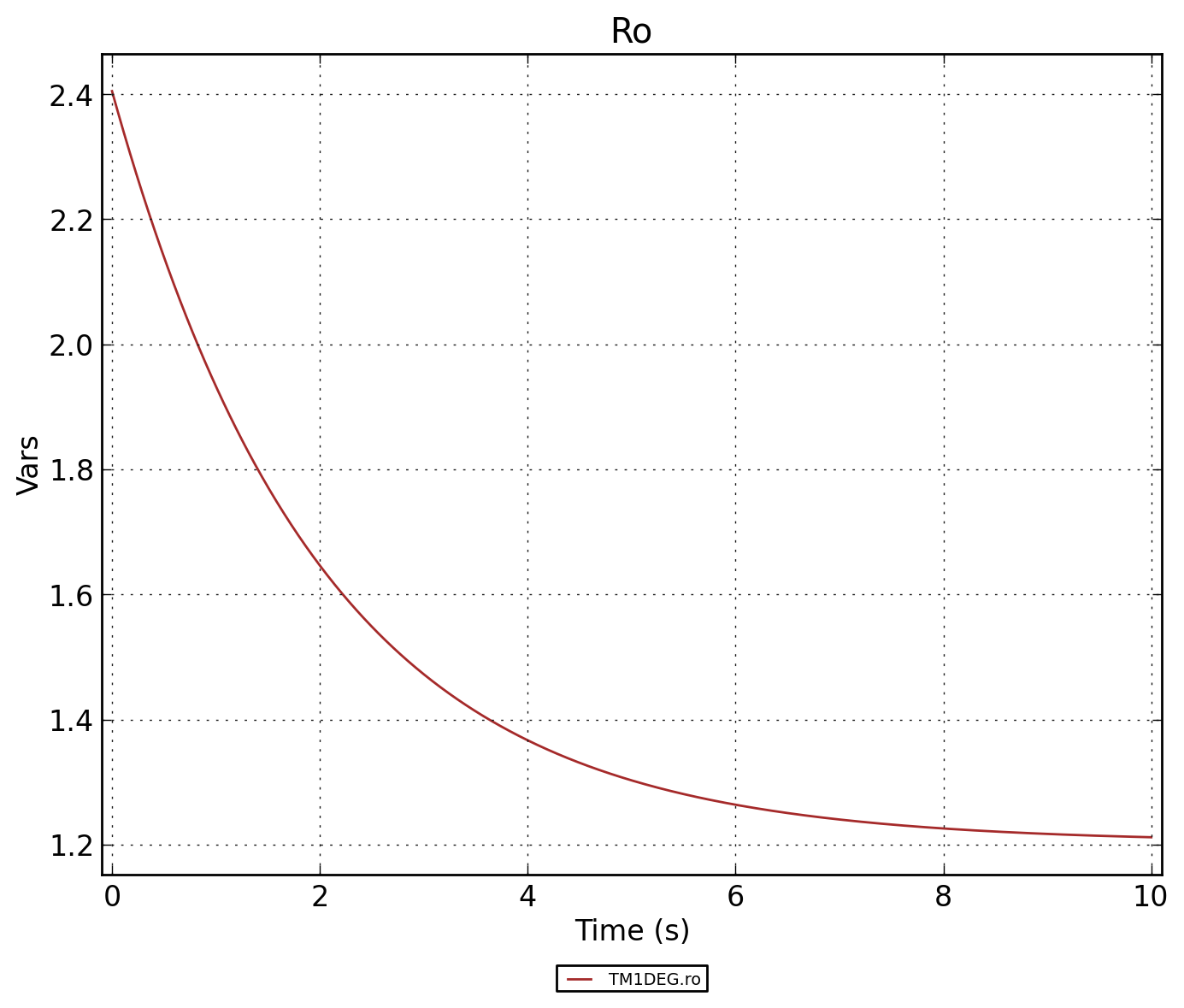

../../../../_images/TM1DEG.Ro.png — Рисунок 2 - TM1DEG.Ro

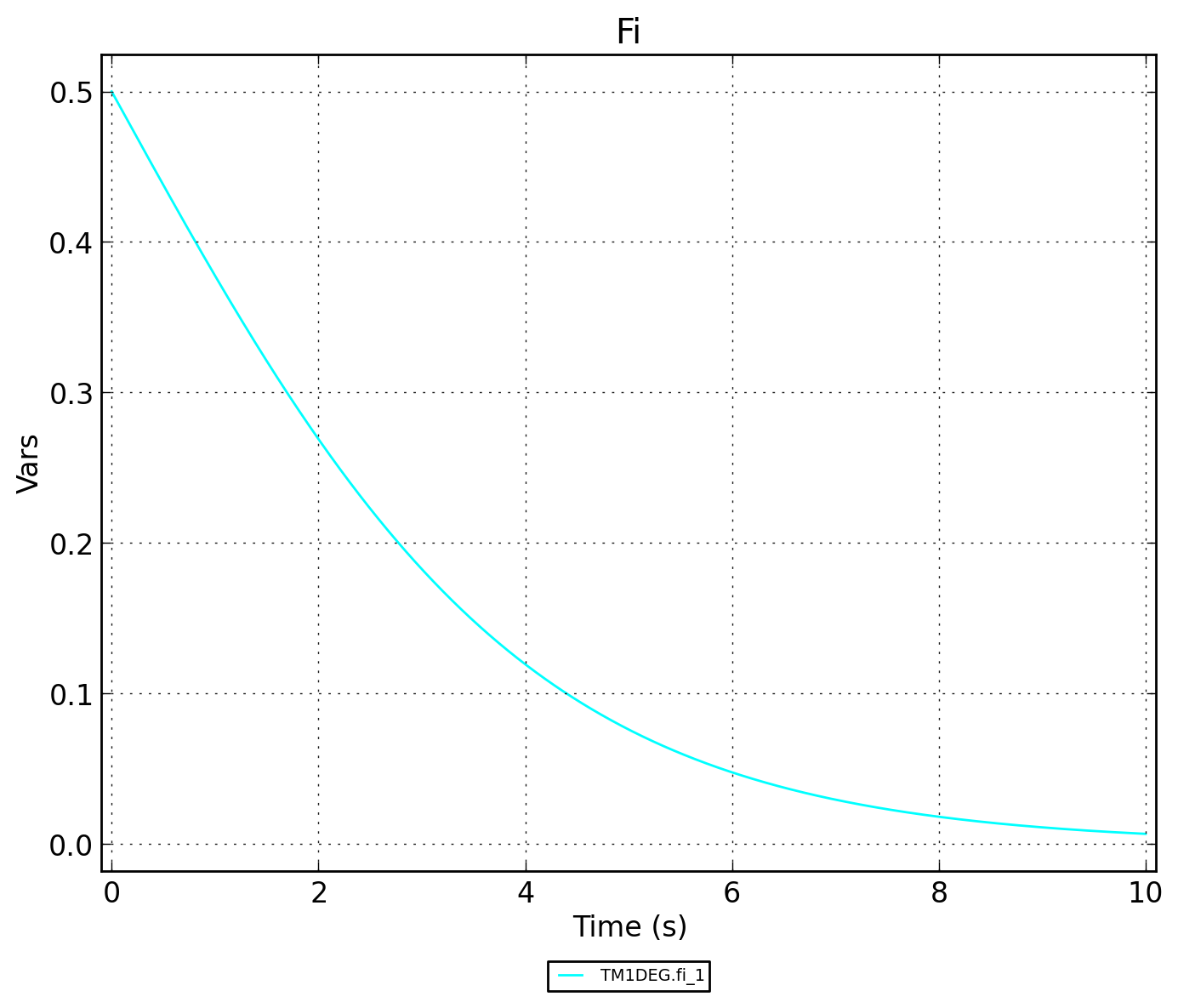

../../../../_images/TM1DEG.Fi.png — Рисунок 3 - TM1DEG.Fi

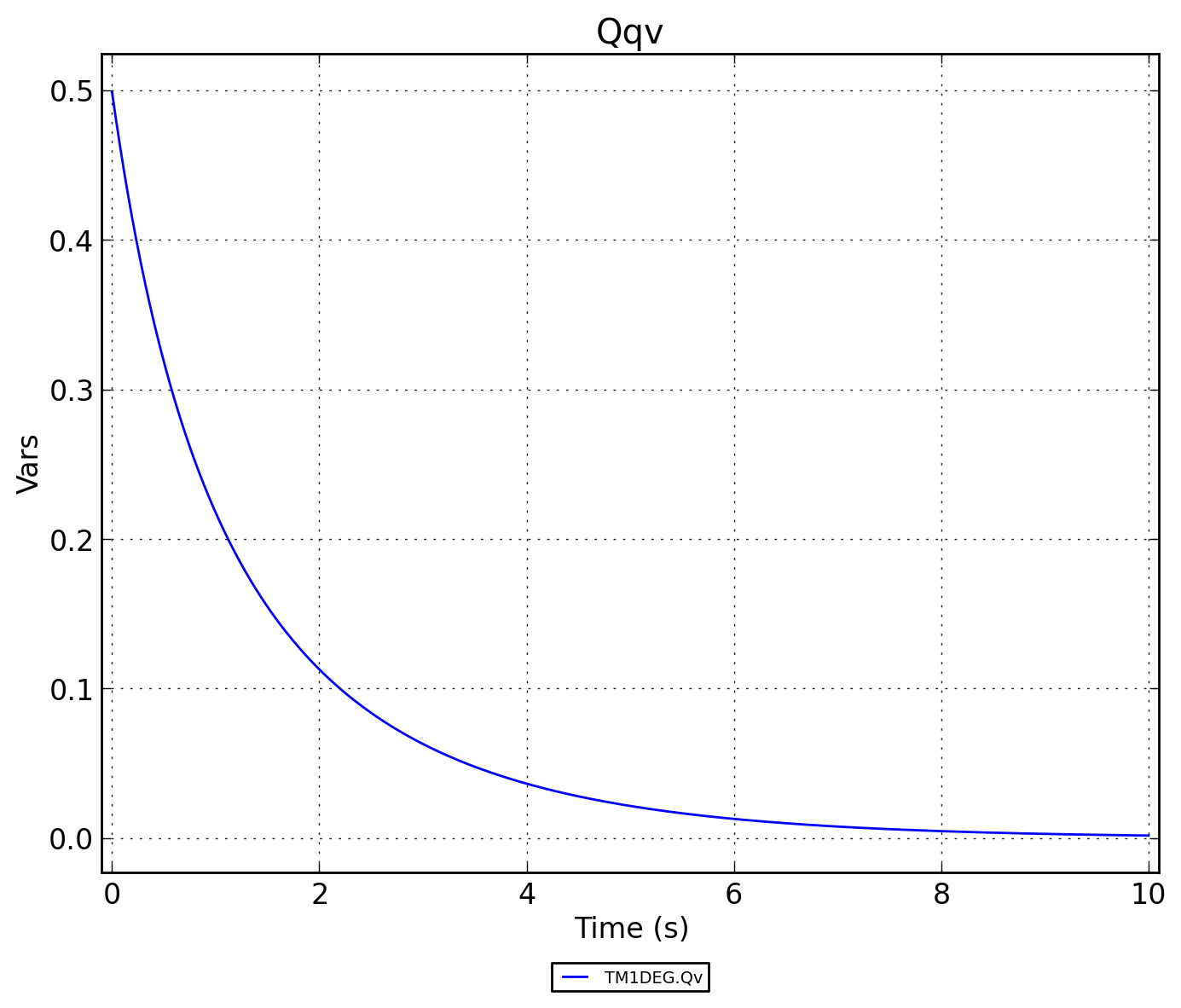

../../../../_images/TM1DEG.Qqv.png — Рисунок 4 - TM1DEG.Qqv

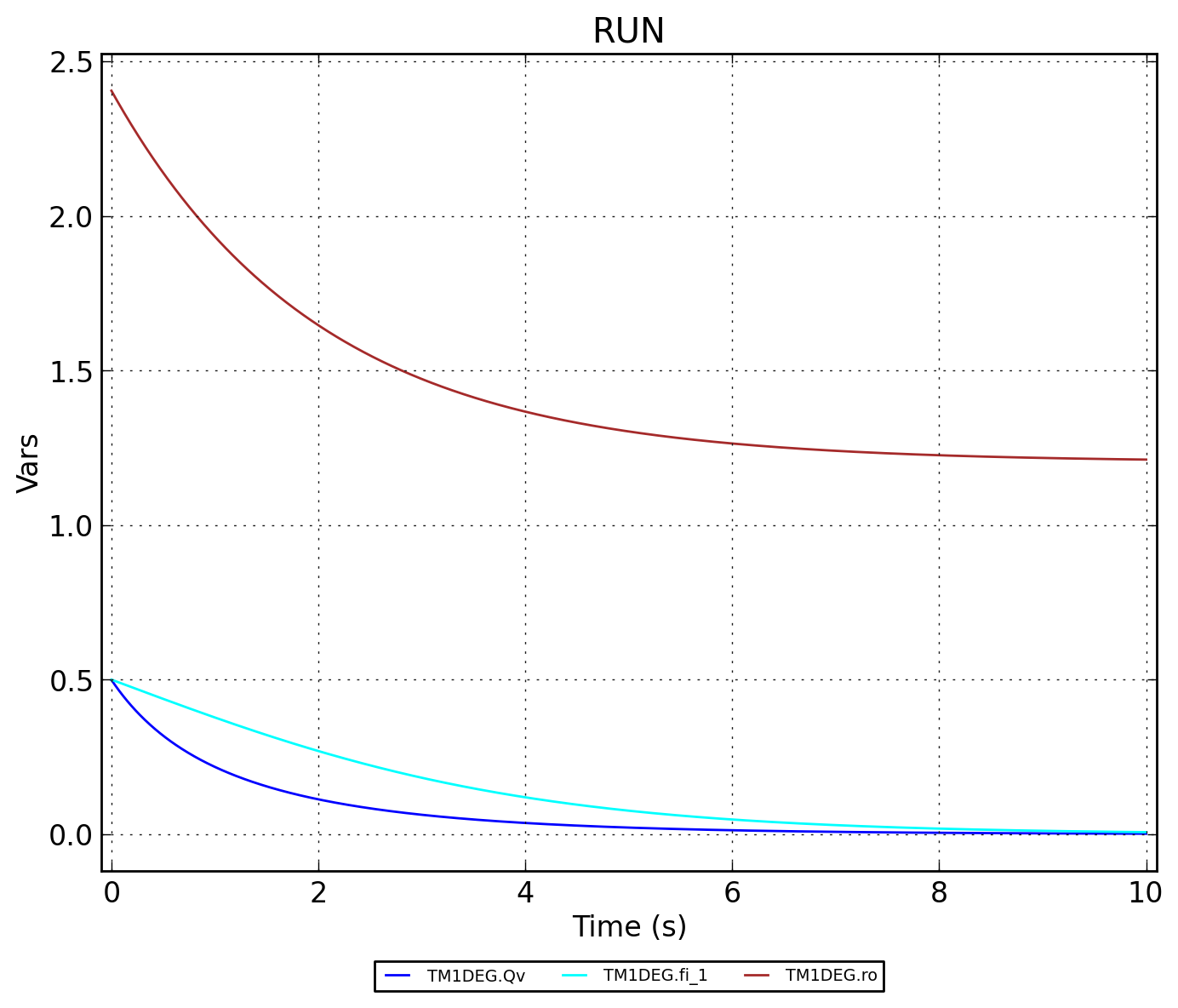

../../../../_images/TM1DEG.RUN.png — Рисунок 5 - TM1DEG.RUN
