Объект: TM1VIO

Библиотека: ThermalMixture

Имя на уровне решателя: TM1VIO

Аннотация: Вход/выход в трубу

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.Thermal2MixFluid2	Смесевой теплогидравлический порт, вход в элемент
2	Port2	base.Thermal2MixFluid2	Смесевой теплогидравлический порт, выход из элемента

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	A_lam	base.real	Коэффициент гиперболы (A_lam / Re). Zeta в области ламинарного течения, -	100.0
2	D	base.real	Гидравлический диаметр, м	0.01
3	Fluid		Имя объекта свойств среды, -
4	L	base.real	Длина элемента, м	0.01
5	P0	base.real	Начальное давление, Па	101325
6	T0	base.real	Начальная температура, K	293.15
7	W_undisturbed	base.real	Скорость невозмущенного потока на выходе, м/с	0.0
8	a	base.real	Толщина стенки трубопровода или угол вход/выход, м или град	0.0
9	fi_m0	base.real	Начальное значение массовой доли первой компонентны, -	1.0
10	r	base.real	Радиус скругления на входе или длина конусной части или расстояние от стенки до входа в трубу, м	0.1
11	types	string	Вход в прямую трубу постоянного поперечного сечения (D, r, a);1. Вход трубу которая заделана заподлицо под углом с отсутствием проходящего потока (D, a);2. Вход в коллектор очерченный по дуге круга с торцевой стенкой (D, r);3. Вход в коллектор очерченный по дуге круга без торцевой стенки (D, r);4. Вход конический коллектор с торцевой стенкой (D, r, a);5. Вход в конический коллектор без торцевой стенки (D, r, a) [0,1,2,3,4,5], -	0



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

TM1VIO

Модуль тестируемого компонента

ThermalMixture

Дата тестирования

Thu Mar 12 17:49:04 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Объект TM1VIO - Вход/выход в трубу

Тест: Проверка значения массового расхода при перепаде давления от 0 до 2000Па.

Вход/выход в трубу, TM1VIO

types=0 - Выбор типа входа/выхода (значение), -
D=0.05 - Гидравлический диаметр, м
r=0.005 - Радиус скругления на входе или длина конусной части или расстояние от стенки до входа в трубу, м
a=0.0002 - Толщина стенки трубопровода или угол вход/выход, м или град
W_{undisturbed}=0.0 - Скорость невозмущенного потока на выходе, м/с
L=0.01 - Длина элемента, м
A_{lam}=0.0 - Коэффициент гиперболы (A_{lam} / Re). Zeta в области ламинарного течения, -
fi_{m0}=0.0 - Начальное значение массовой доли первой компонентны, -
P0=101300 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=FluidMixture1, смесь - Имя объекта свойств среды, -

Результат:
Сопротивление по длине отсутствует .
Коэффициент ζ из справочника по гидравлическим сопротивлениям
Идельчик (3-е издание, страница 122)
Определение ζ для других типов входа/выхода определяется таблицами и формулами на страницах Идельчик (3-е издание, с. 122-129, 511).
Коэффициент A_{lam} = 1, Re > 1500. Вклад в ζ коэффициента A_{lam} = ζ + A_{lam} / Re минимален.

Qm = 4.368 кг/с

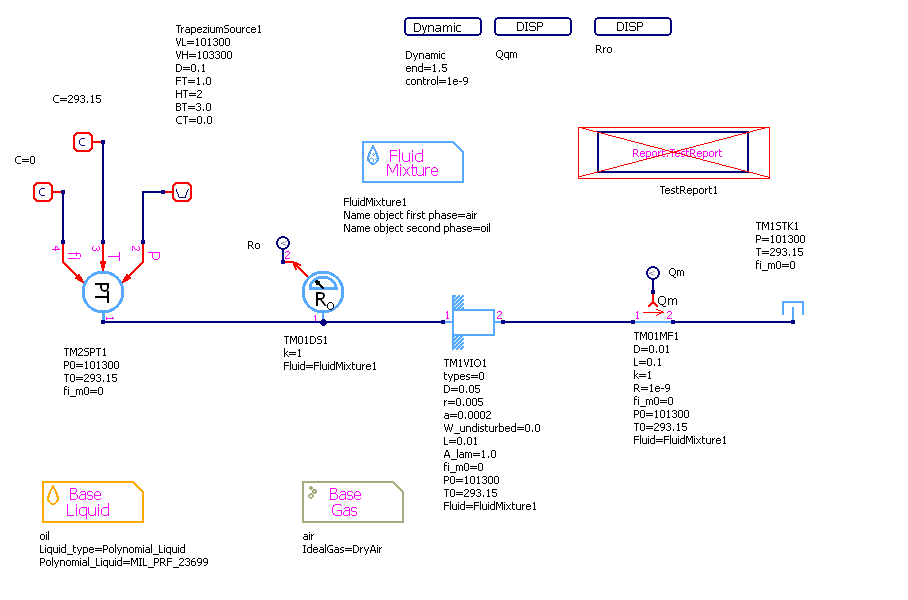

../../../../_images/TM1VIO.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

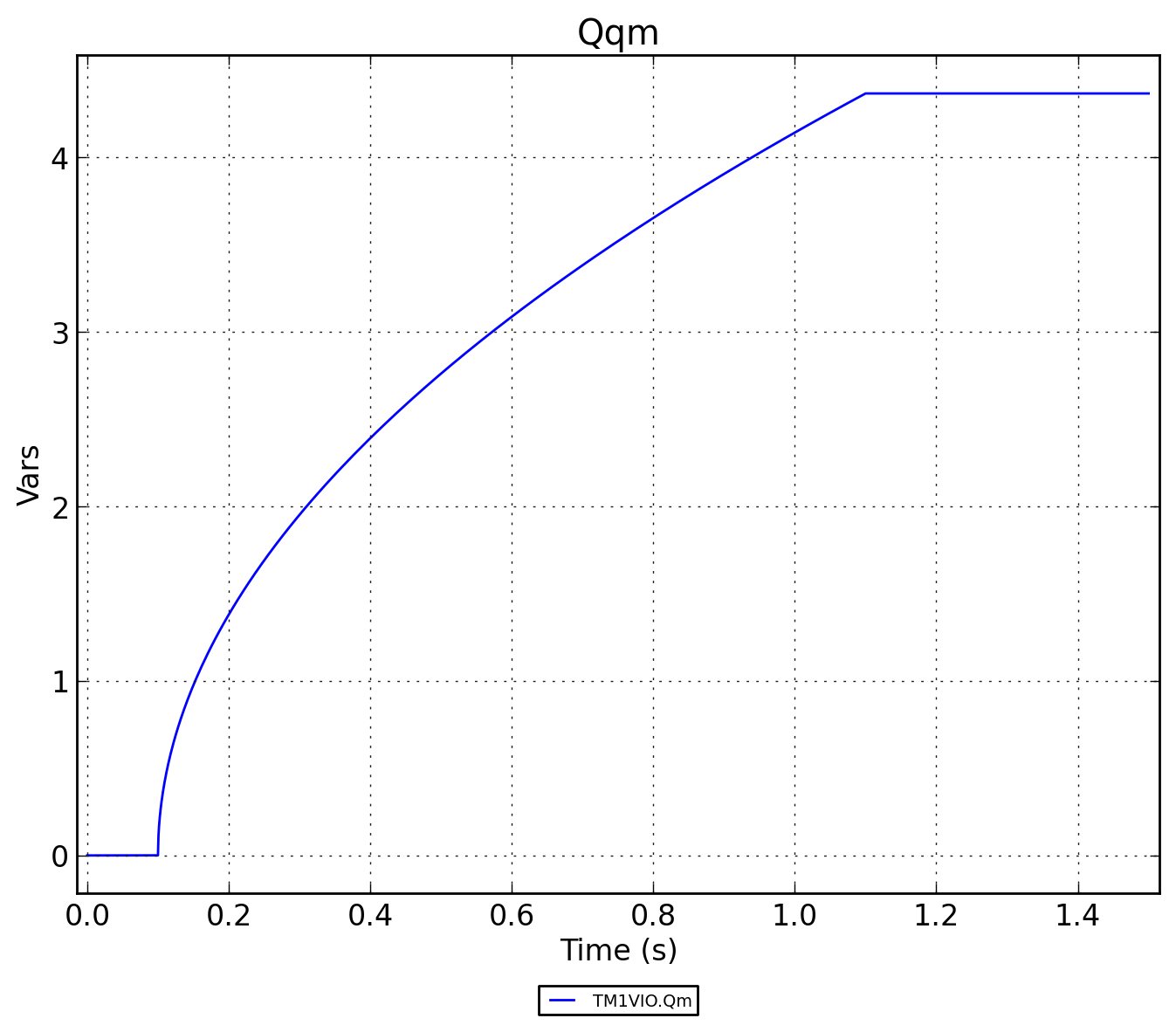

../../../../_images/TM1VIO.Qqm.png — Рисунок 2 - TM1VIO.Qqm

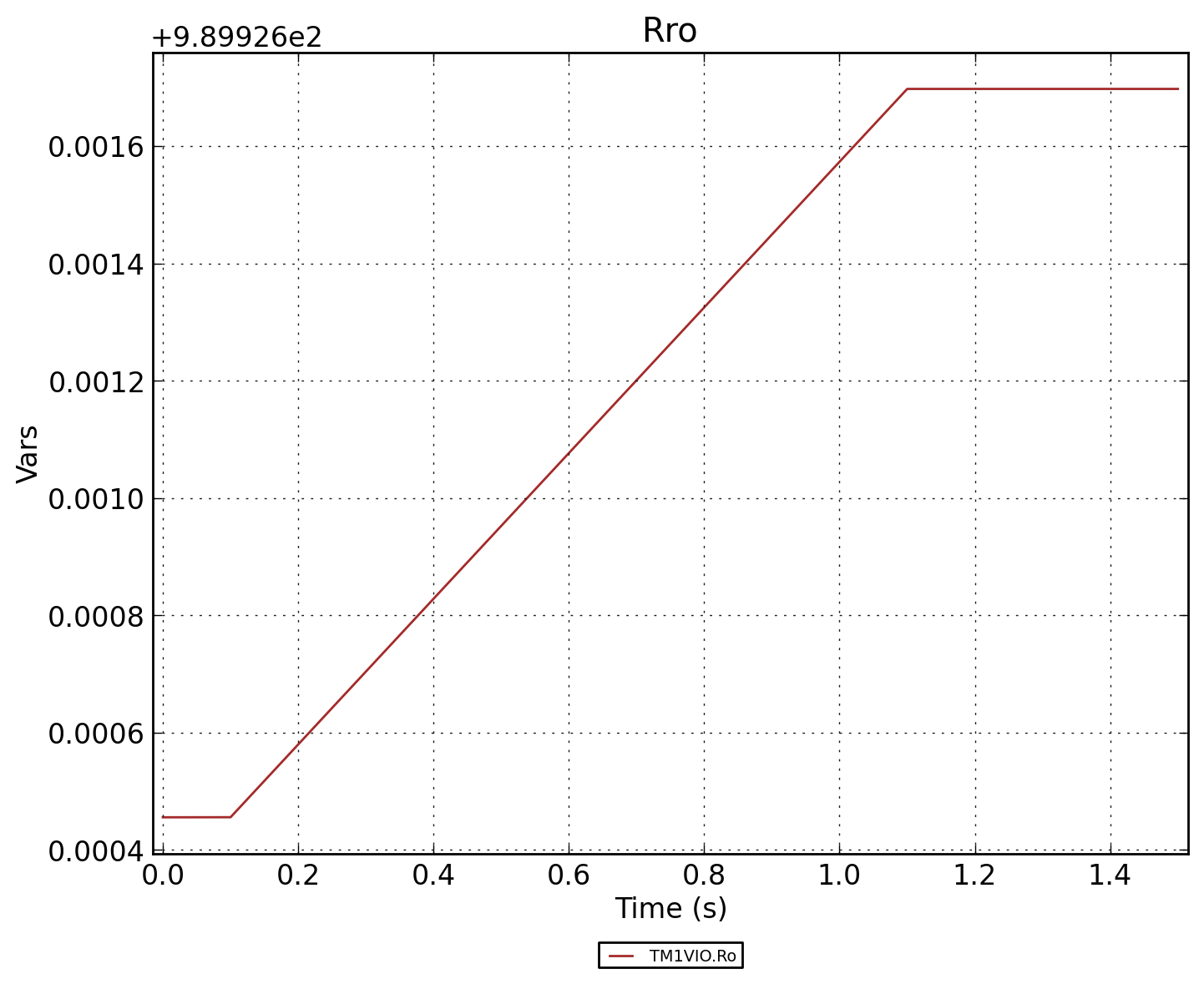

../../../../_images/TM1VIO.Rro.png — Рисунок 3 - TM1VIO.Rro

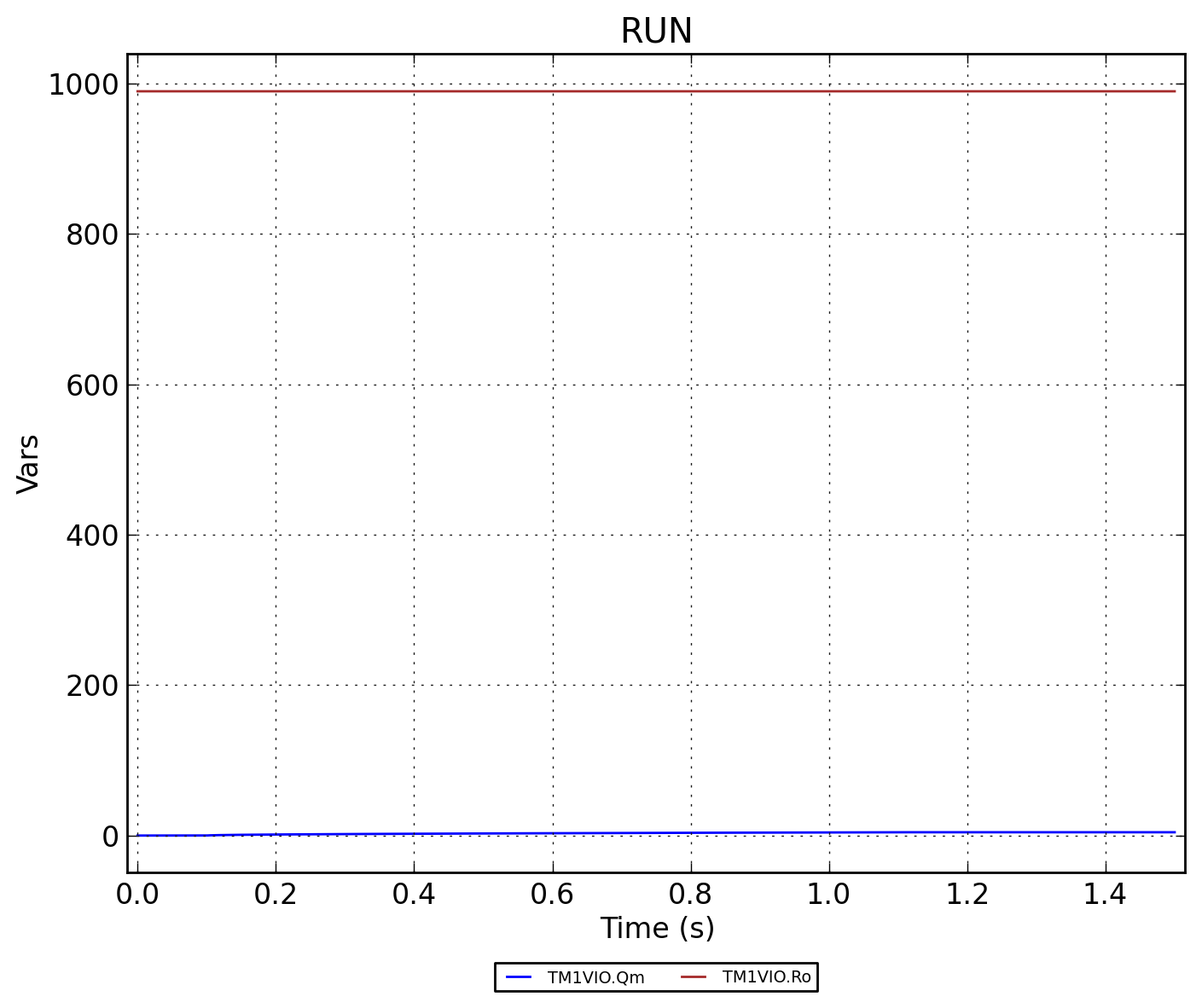

../../../../_images/TM1VIO.RUN.png — Рисунок 4 - TM1VIO.RUN
