Объект: TM1SUE

Библиотека: ThermalMixture

Имя на уровне решателя: TM1SUE

Аннотация: Внезапное сужение/расширение канала

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.Thermal2MixFluid2	Смесевой теплогидравлический порт, вход в элемент
2	Port2	base.Thermal2MixFluid2	Смесевой теплогидравлический порт, выход из элемента

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	A_lam	base.real	Коэффициент гиперболы (A_lam / Re). Zeta в области ламинарного течения, -	100.0
2	Db	base.real	Диаметр большого сечения (Port2), м	0.01
3	Ds	base.real	Диаметр узкого сечения (Port1), м	0.01
4	Fluid		Имя объекта свойств среды, -
5	L	base.real	Длина элемента, м	0.1
6	P0	base.real	Начальное давление, Па	101325
7	T0	base.real	Начальная температура, K	293.15
8	fi_m0	base.real	Начальное значение массовой доли первой компонентны, -	1.0



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

TM1SUE

Модуль тестируемого компонента

ThermalMixture

Дата тестирования

Thu Mar 12 17:47:42 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Объект TM1SUE - Внезапное сужение/расширение канала

Тест: Проверка значения массового расхода при перепаде давления от 0 до 20000Па.

Внезапное сужение/расширение канала, TM1SUE

Ds=0.01 - Диаметр узкого сечения (Port1), м
Db=0.0158 - Диаметр большого сечения (Port2), м
L=0.01 - Длина элемента, м
A_{lam}=0.0 - Коэффициент гиперболы (A_{lam} / Re). Zeta в области ламинарного течения, -
fi_{m0}=0.0 - Начальное значение массовой доли первой компонентны, -
P0=101300 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=FluidMixture1, смесь - Имя объекта свойств среды, -

Результат:
Определение ζ для объекта PT1SUE в режиме внезапного сужения  из справочника по гидравлическим сопротивлениям
Идельчик (3-е издание, страница 166)
Определение ζ для объекта PT1SUE в режиме внезапного расширения по таблице Идельчик (3-е издание, страницы 158-159).
Коэффициент A_{lam} = 0. Вклад в ζ коэффициента A_{lam} = ζ + A_{lam} / Re отсутствует.

Qm = 0.982 кг/с

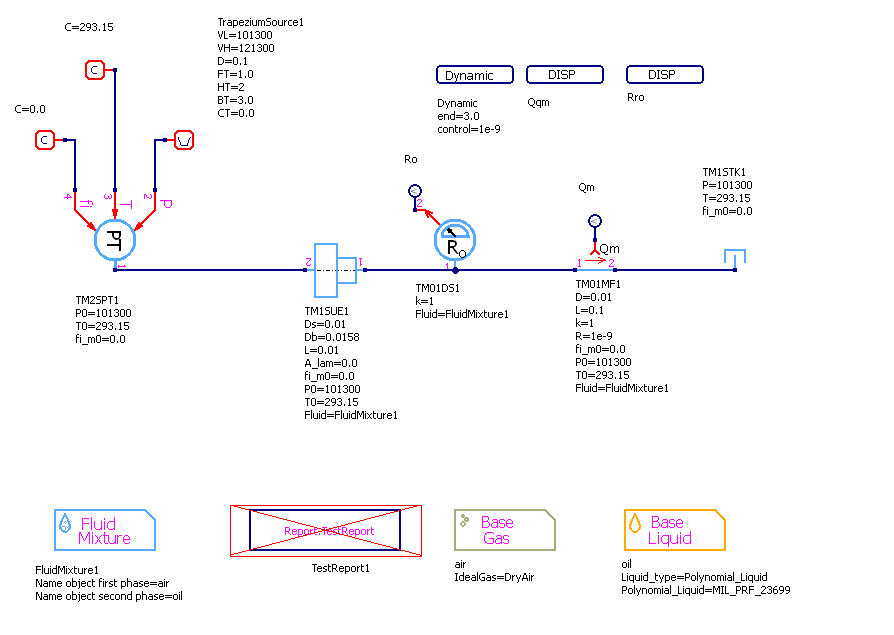

../../../../_images/TM1SUE.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

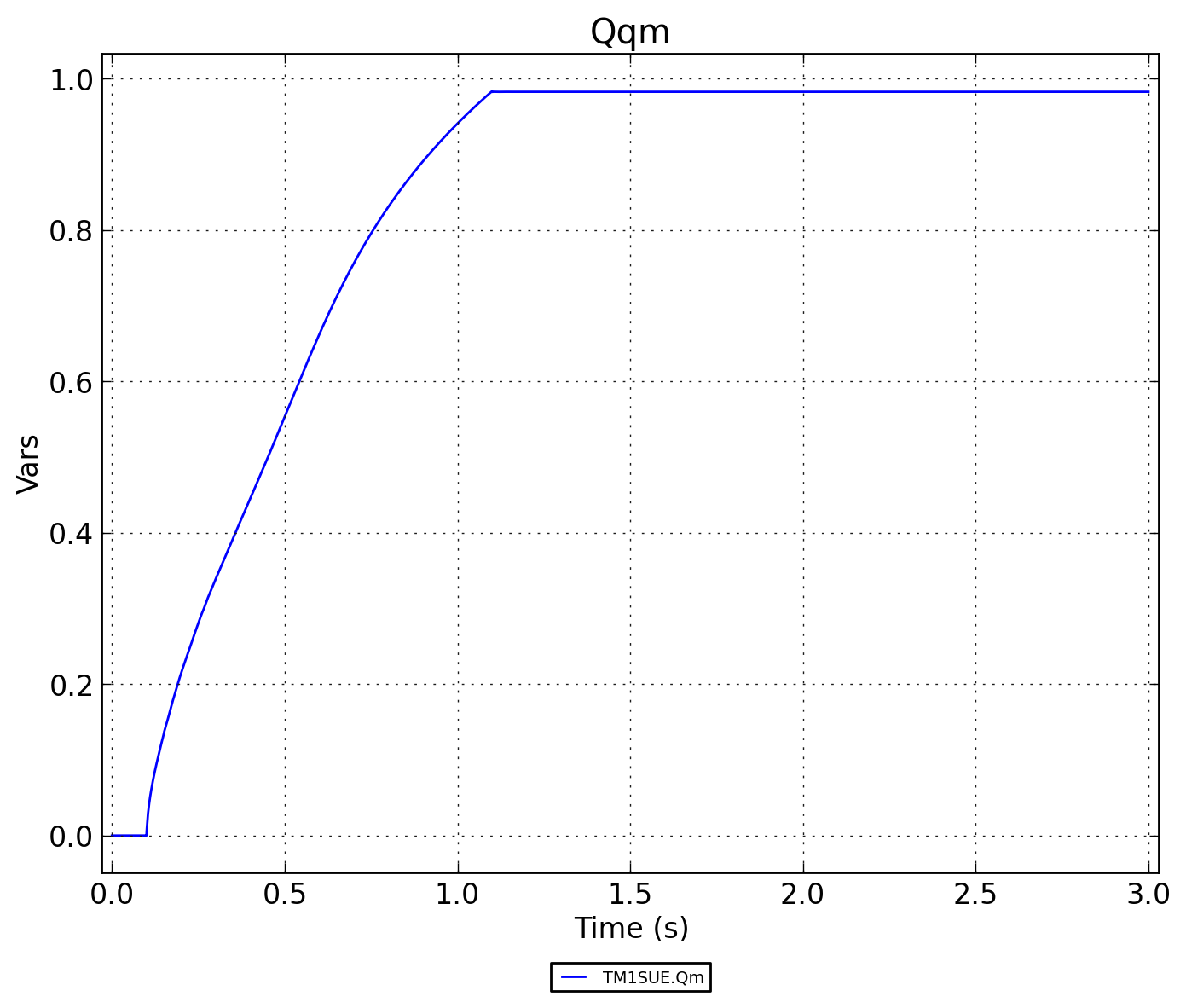

../../../../_images/TM1SUE.Qqm.png — Рисунок 2 - TM1SUE.Qqm

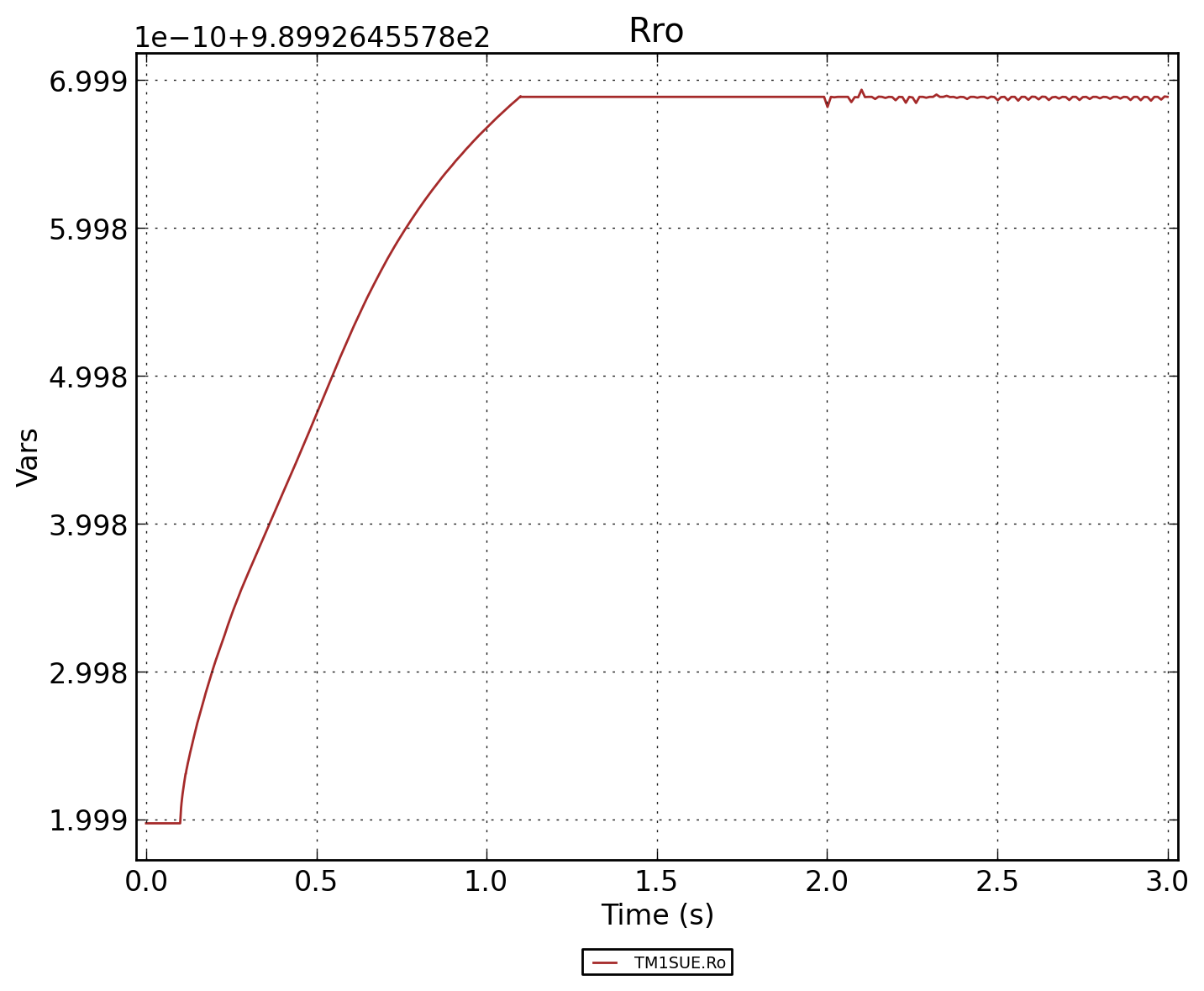

../../../../_images/TM1SUE.Rro.png — Рисунок 3 - TM1SUE.Rro

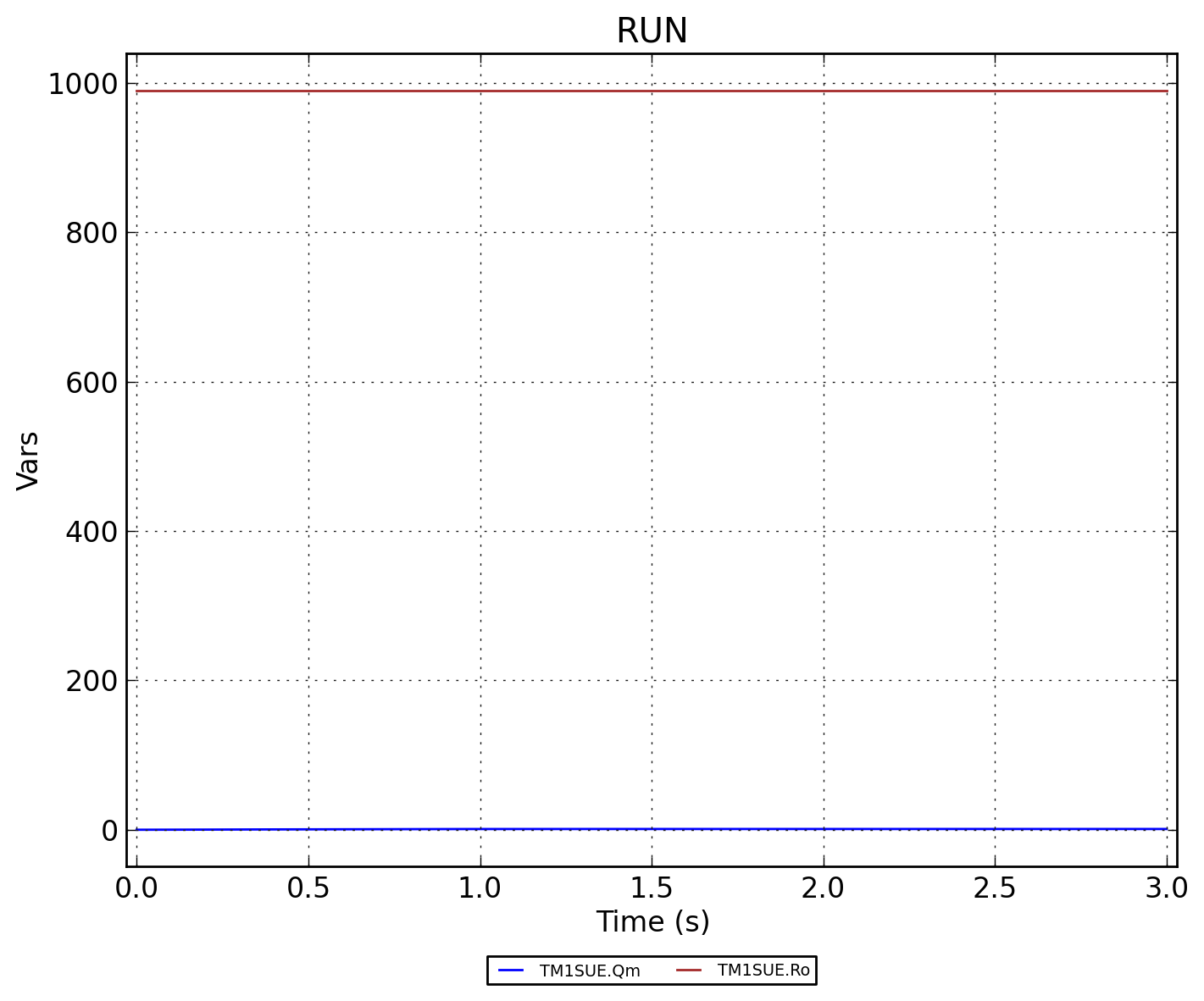

../../../../_images/TM1SUE.RUN.png — Рисунок 4 - TM1SUE.RUN
