Объект: TM01VR

Библиотека: ThermalMixture

Имя на уровне решателя: TM01VR

Аннотация: Редукционный клапан

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	Thermal2MixFluid2	Смесевой теплогидравлический порт, вход в элемент
2	Port2	Thermal2MixFluid2	Смесевой теплогидравлический порт, выход из элемента

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	D	base.real	Гидравлический диаметр, м	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	base.real	Длина элемента, м	0.1
4	MDT	base.real	Коэффициент расхода, -	0.72
5	P0	base.real	Начальное давление, Па	101325
6	P_max	base.real	Давление полного закрытия, Па	202650
7	P_set	base.real	Давление начала закрытия, Па	101325
8	T0	base.real	Начальная температура, K	293.15
9	eps	base.real	Абсолютная шероховатость, м	0.000045
10	fi_m0	base.real	Начальное значение массовой доли первой компонентны, -	1.0



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

TM01VR

Модуль тестируемого компонента

ThermalMixture

Дата тестирования

Thu Mar 12 17:29:21 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Объект TM01VR - Редукционный клапан.

Тест:  Проверка работы редукционного клапана при увеличении
давления на магистрали выходного порта c 121300 Па до 181300 Па
при постоянном давлении на входном порту 181300 Па .

Редукционный клапан, TM01VR

D=0.01 - Гидравлический диаметр, м
P_{set}=131300 - Давление начала закрытия, Па
P_{max}=151300 - Давление полного закрытия, Па
MDT=0.72 - Коэффициент расхода, -
eps=0 - Абсолютная шероховатость, м
L=0.01 - Длина элемента, м
fi_{m0}=0.0 - Начальное значение массовой доли первой компонентны, --
PO=121300 - Начальное давление, Па
TO=293.15 - Начальная температура, К
Fluid=FluidMixture1, смесь - Имя объекта свойств среды, -

Результат:
Клапан начинает закрываться при P_{out} = 131300 Па
и полностью закрывается при P_{out} = 151300 Па.

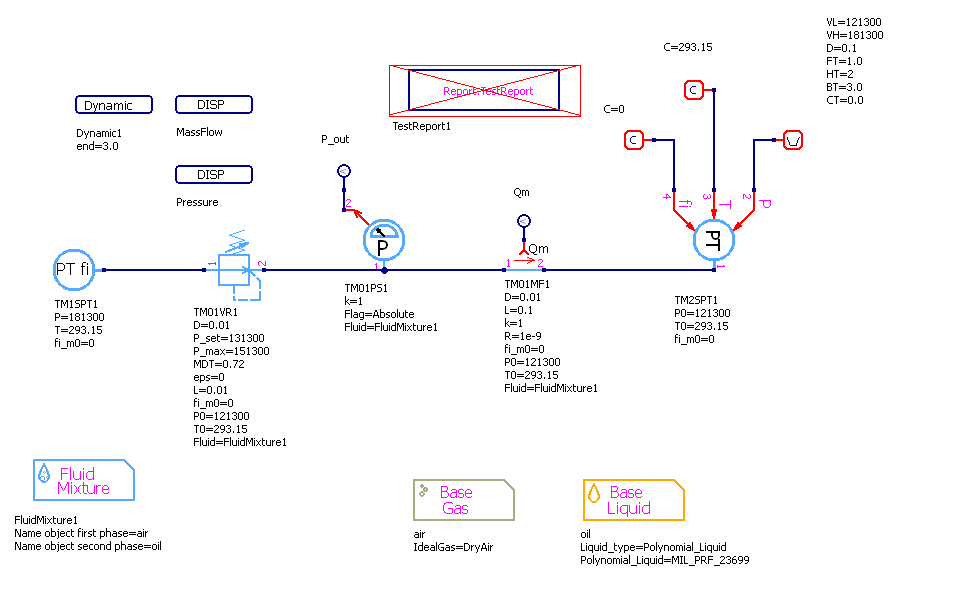

../../../../_images/TM01VR.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

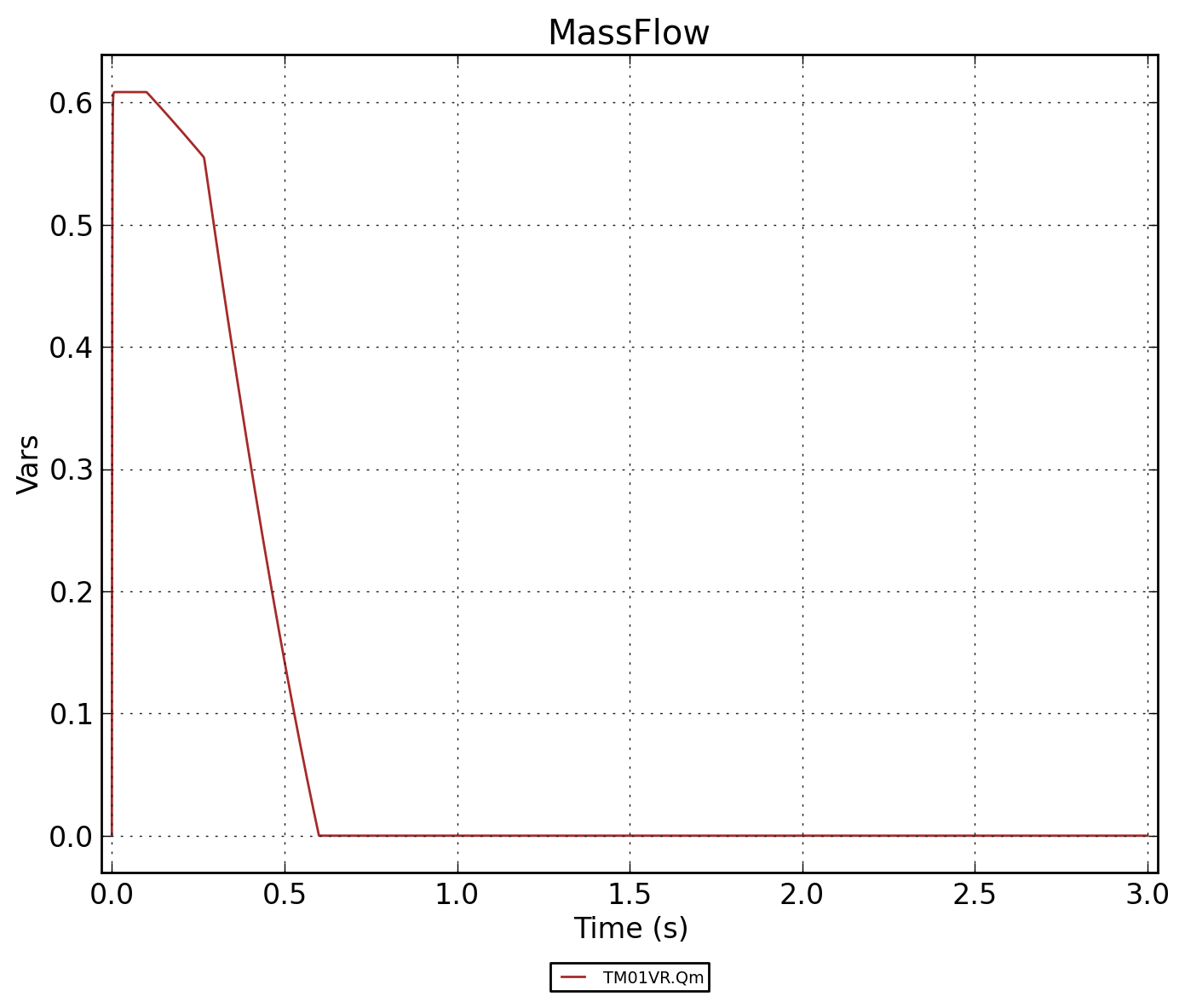

../../../../_images/TM01VR.MassFlow.png — Рисунок 2 - TM01VR.MassFlow

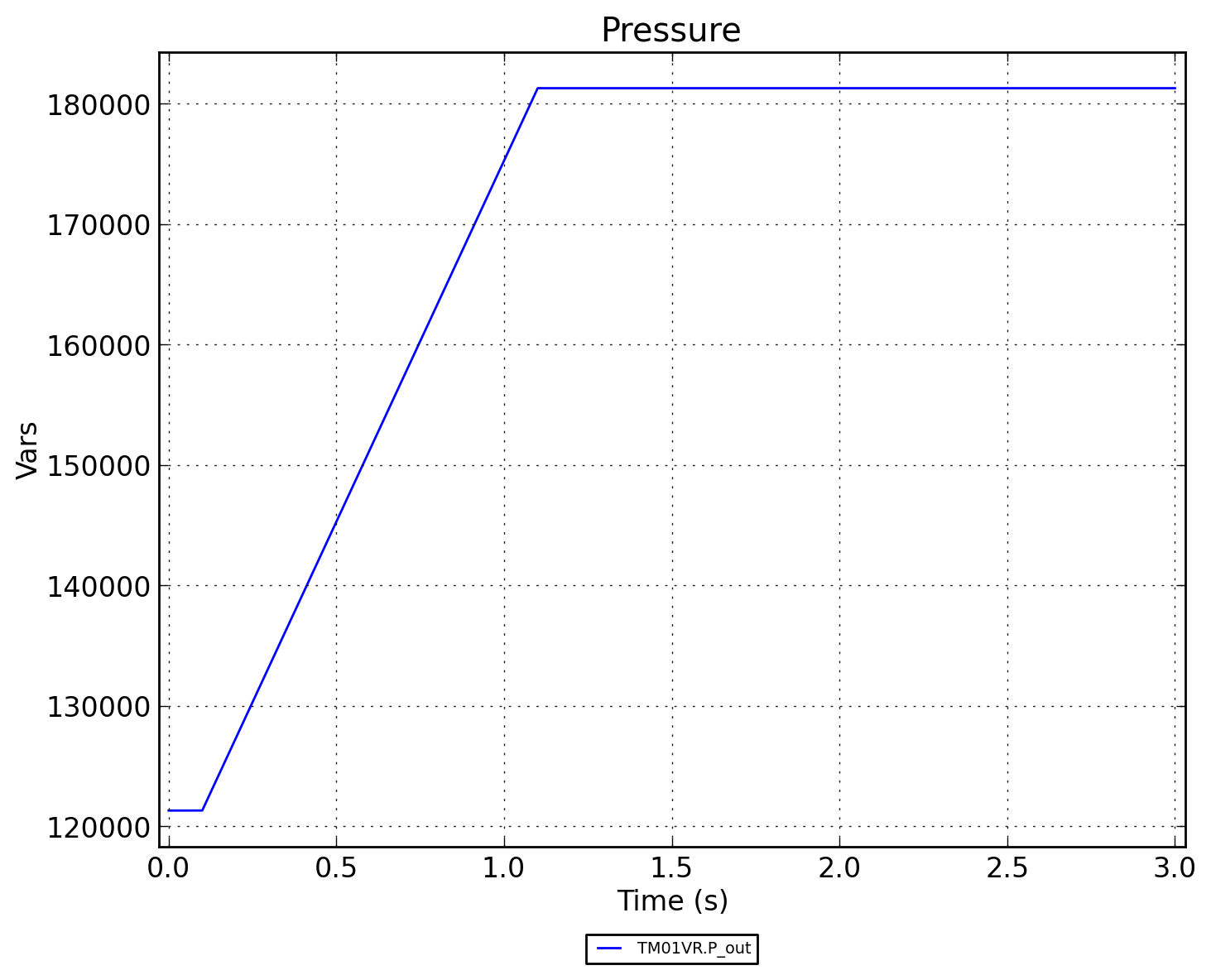

../../../../_images/TM01VR.Pressure.png — Рисунок 3 - TM01VR.Pressure

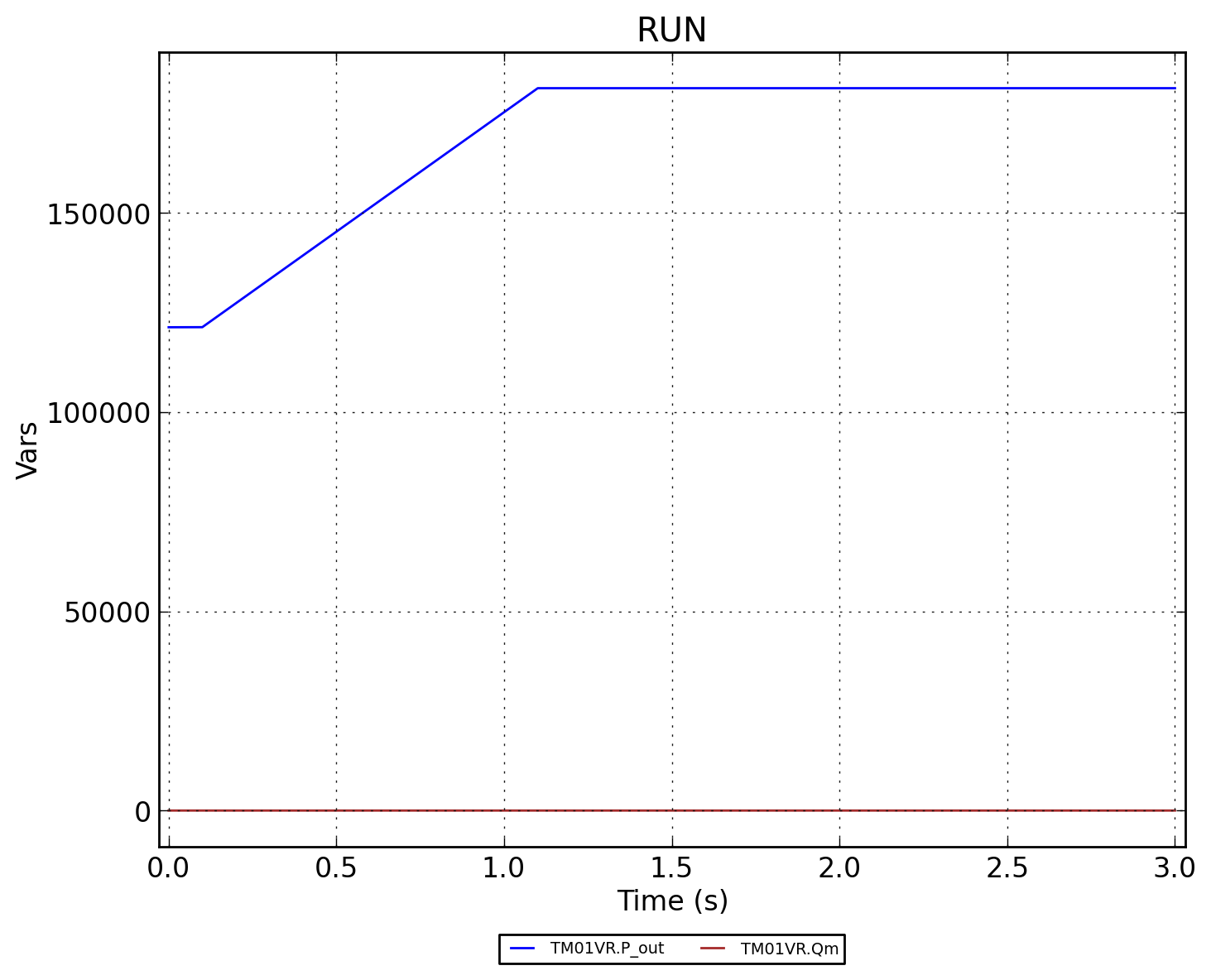

../../../../_images/TM01VR.RUN.png — Рисунок 4 - TM01VR.RUN
