Объект: TM02MP

Библиотека: ThermalMixture

Имя на уровне решателя: TM02MP

Аннотация: Насос смесевой с управляемым массовым расходом

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	Thermal2MixFluid2	Смесевой теплогидравлический порт, вход в элемент
2	Port2	Thermal2MixFluid2	Смесевой теплогидравлический порт, выход из элемента
3	Port3	DOF1	1D упраляющий порт, массовый расход через насос кг/с

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	D	base.real	Гидравлический диаметр, м	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	base.real	Длина элемента, м	0.01
4	P0	base.real	Начальное давление, Па	101325
5	T0	base.real	Начальная температура, K	293.15
6	fi_m0	base.real	Начальное значение массовой доли первой компонентны, -	1.0

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	TM02MP
Модуль тестируемого компонента	ThermalMixture
Дата тестирования	Thu Mar 12 17:42:39 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект TM02MP - Насос смесевой с управляемым массовым расходом
Тест: Проверка массового расхода насоса с управляемым расходом
при изменении перепада давлений на портах

Насос смесевой с управляемым массовым расходом, TM02MP

D=0.01 - Гидравлический диаметр, м
L=0.01 - Длина элемента, м
fi_{m0}=0.0 - Начальное значение массовой доли первой компонентны, -
P0=101300 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=FluidMixture1, смесь - Имя объекта свойств среды, -

Результат:
Перепад давлений увеличивается с 0 до 100000 Па, вне зависимости
от него, массовый расход идеального насоса постоянен
и равен сигналу с порта = 0.1 кг/с

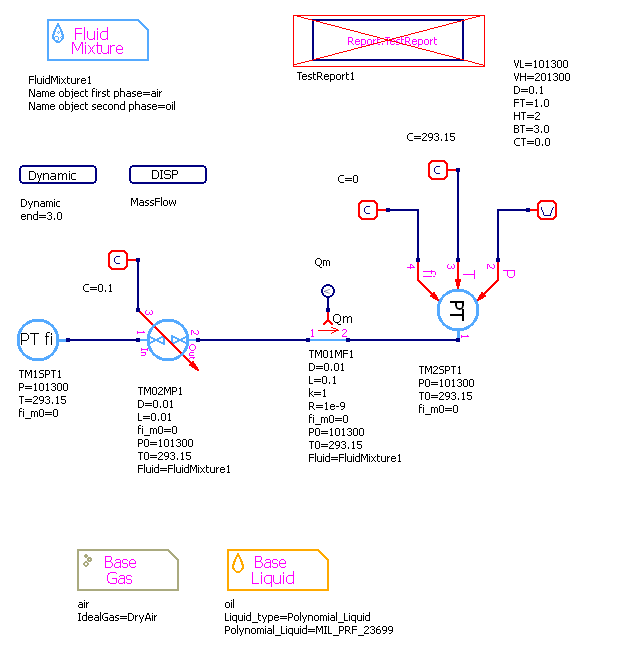

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

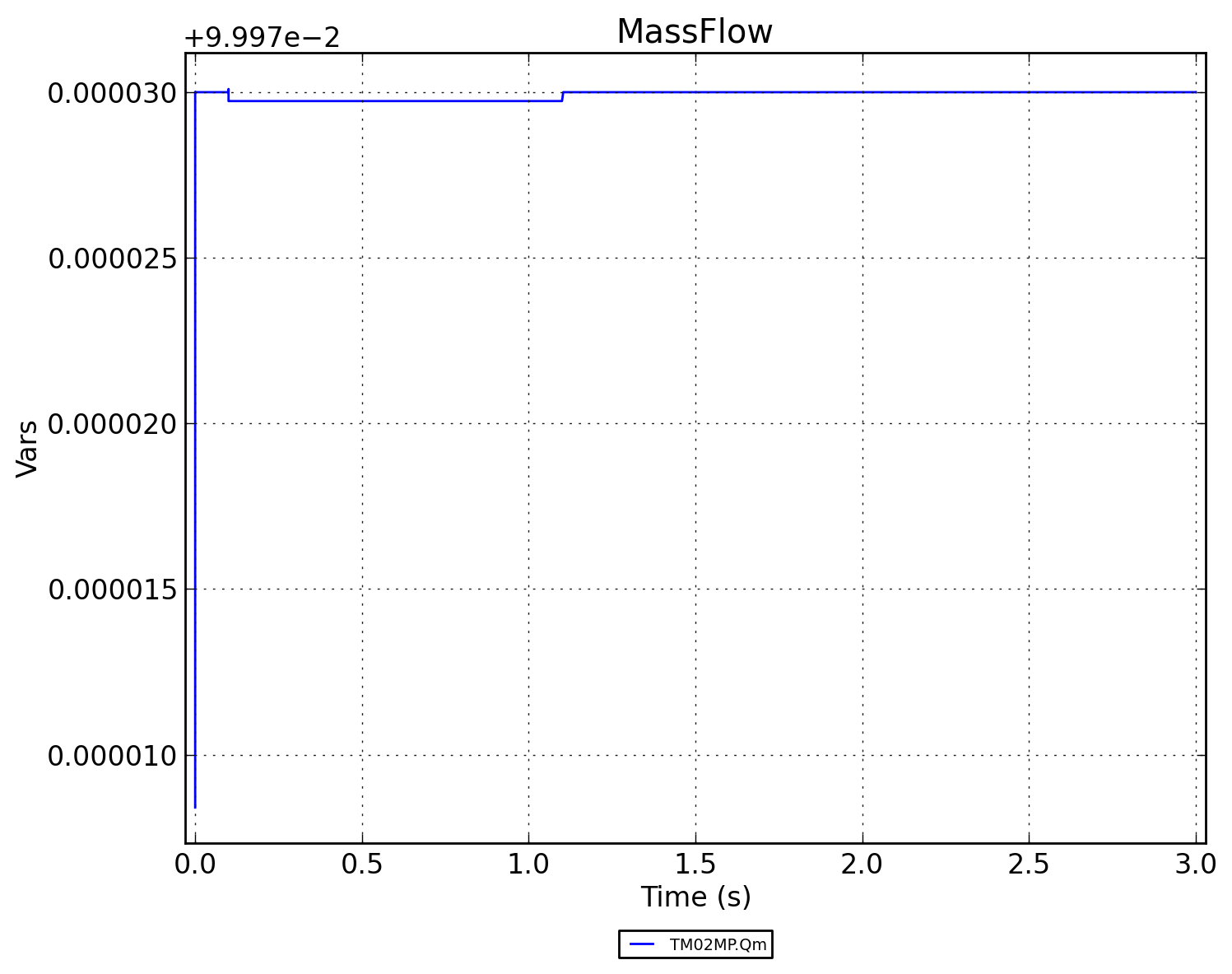

Рисунок 2 - TM02MP.MassFlow

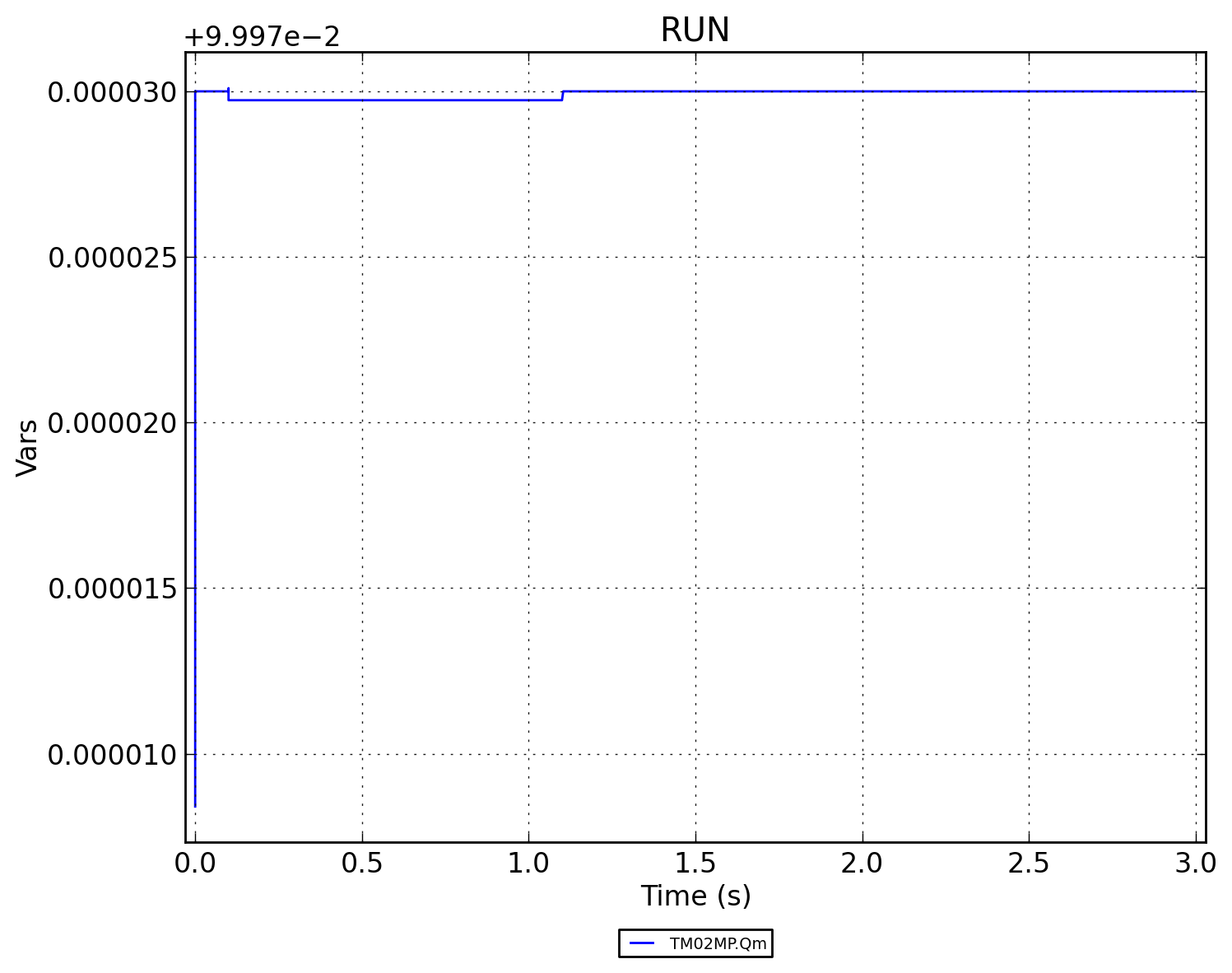

Рисунок 3 - TM02MP.RUN
