Объект: TM2SPT

Библиотека: ThermalMixture

Имя на уровне решателя: TM2SPT

Аннотация: Управляемый источник P,T,fi_m0

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.Thermal2MixFluid2	Смесевой теплогидравлический порт, вход/выход элемента
2	Port2	base.DOF1	1D упраляющий порт, давление Па
3	Port3	base.DOF1	1D упраляющий порт, температура К
4	Port4	base.DOF1	1D упраляющий порт, массовая доля первой компоненты

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	P0	base.real	Начальное давление, Па	101325
2	T0	base.real	Начальная температура, K	293.15
3	fi_m0	base.real	Начальное значение массовой доли первой компонентны, -	1.0



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

TM2SPT

Модуль тестируемого компонента

ThermalMixture

Дата тестирования

Thu Mar 12 17:49:31 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Объект TM2SPT -  Управляемый источник P,T,fi_{m0}  .

Тест: Проверка поддержания управляемого источника P,T,fi_{m0}

Управляемый источник P,T, TM2SPT

P0 =101300 - Начальное давление, Па
T0 =293.15 - Начальная температура, К
fi_{m0}=0.0 - Начальное значение массовой доли первой компонентны, -

Результат: Значения и график сигналов
на управляющих портах источника соответствует
замерам в линии на узлах выходного порта.

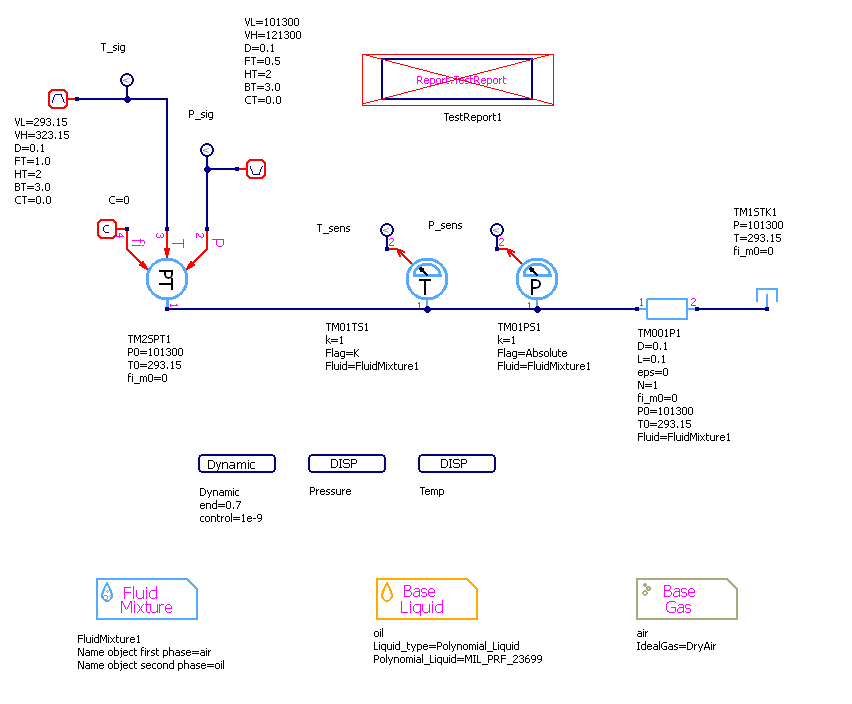

../../../../_images/TM2SPT.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

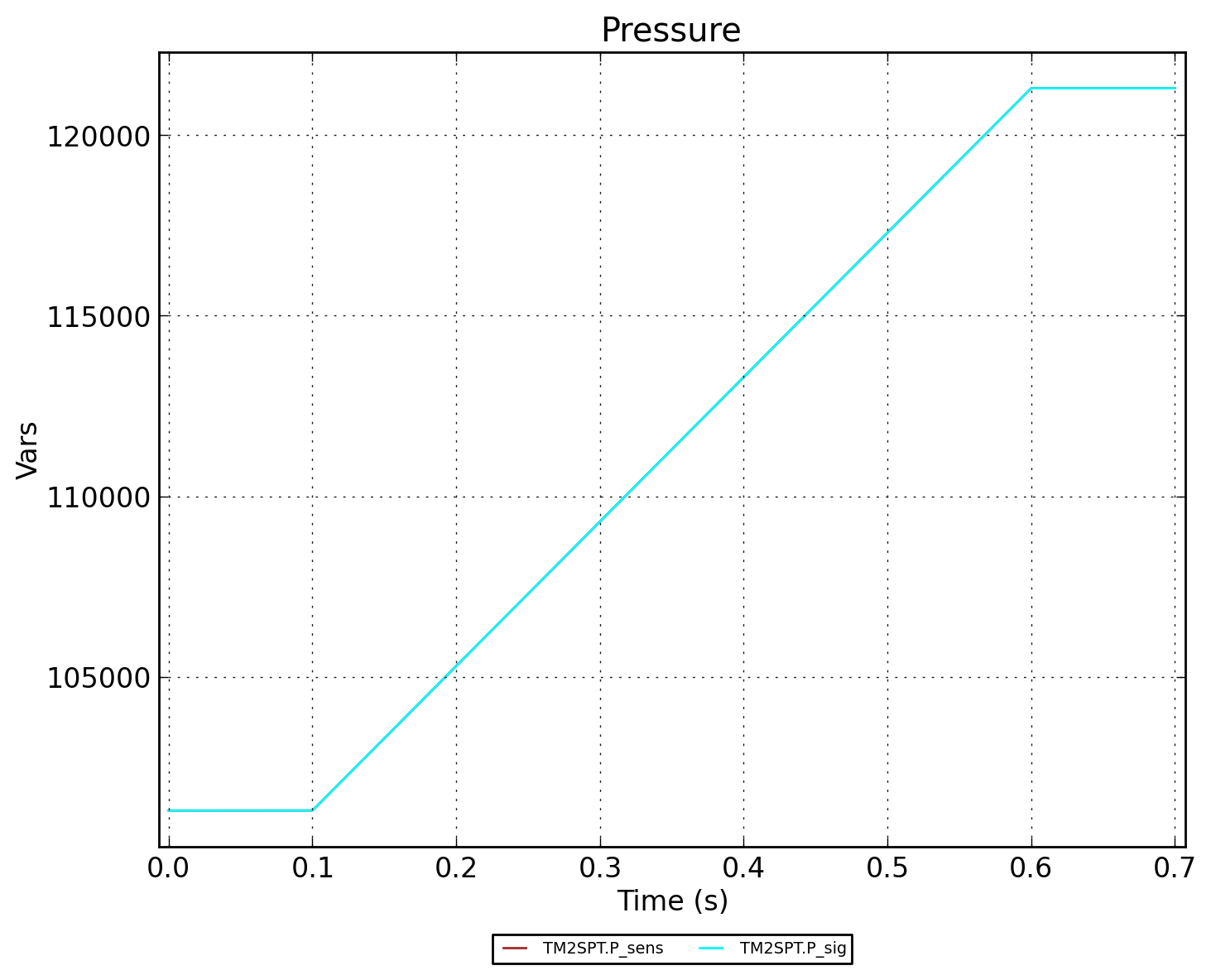

../../../../_images/TM2SPT.Pressure.png — Рисунок 2 - TM2SPT.Pressure

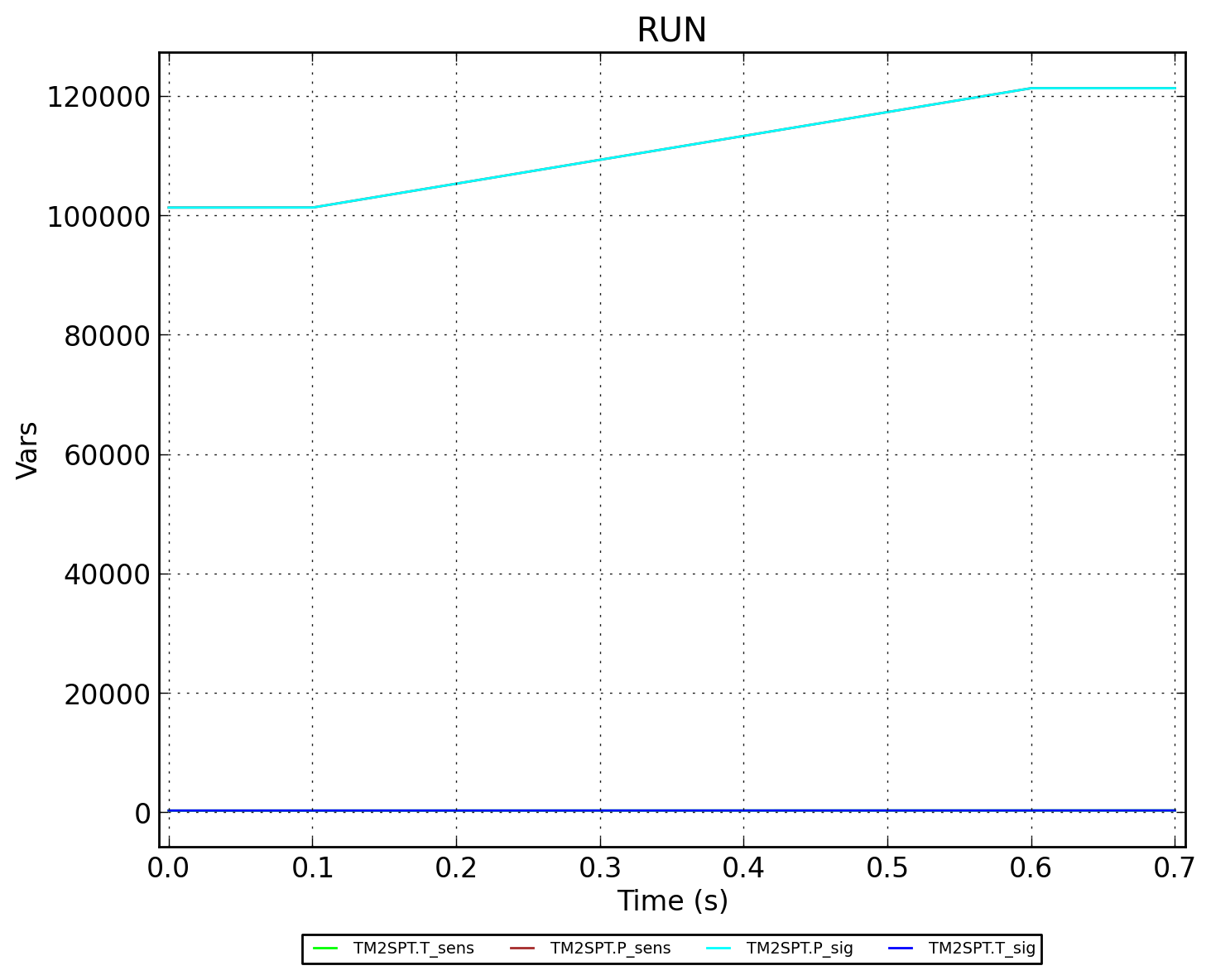

../../../../_images/TM2SPT.RUN.png — Рисунок 3 - TM2SPT.RUN

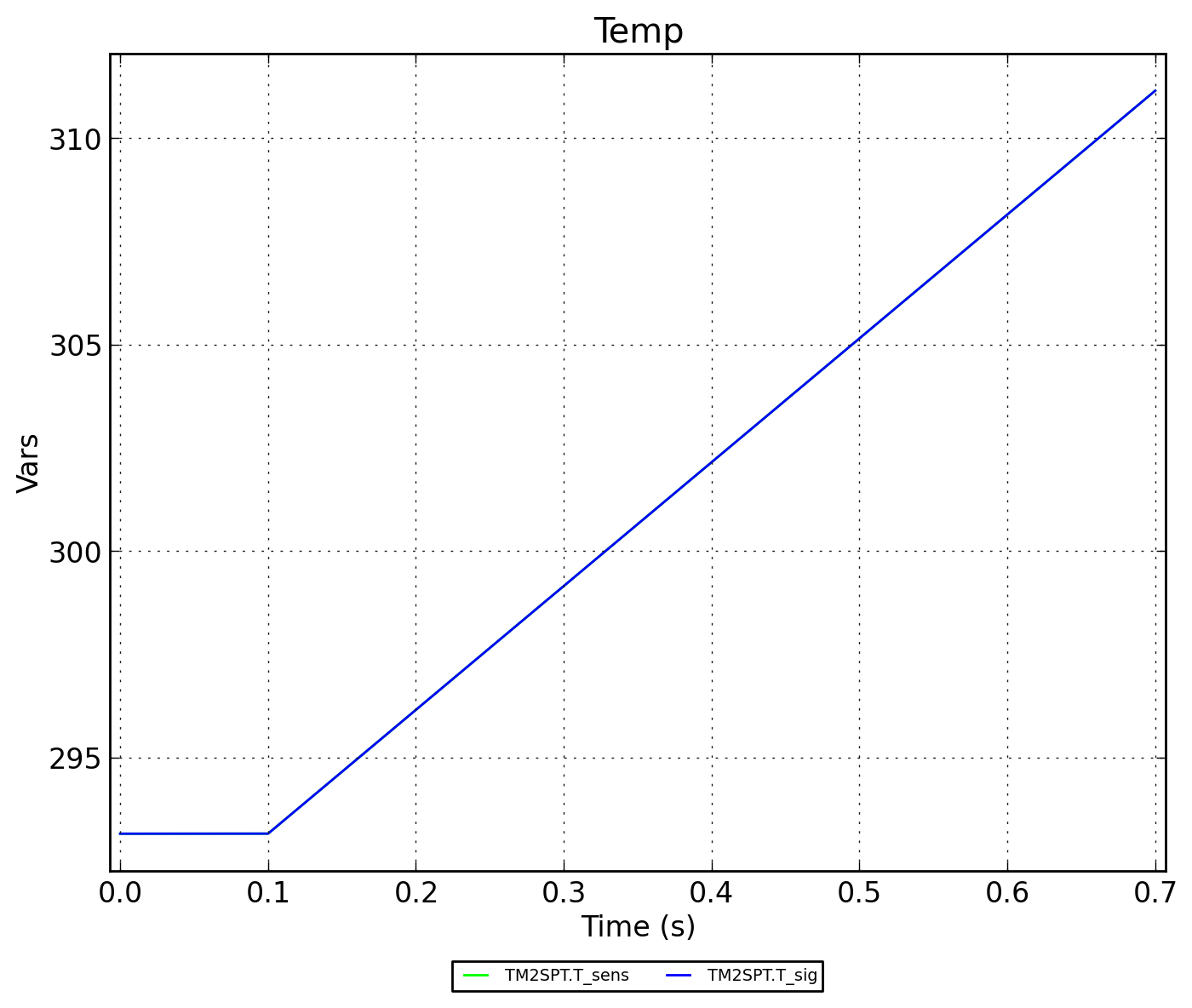

../../../../_images/TM2SPT.Temp.png — Рисунок 4 - TM2SPT.Temp
