Объект: TM01VS

Библиотека: ThermalMixture

Имя на уровне решателя: TM01VS

Аннотация: Датчик объемного расхода

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	Thermal2MixFluid2	Смесевой теплогидравлический порт, вход в элемент
2	Port2	Thermal2MixFluid2	Смесевой теплогидравлический порт, выход из элемента
3	Port3	base.DOF1	1D сигнальный порт, объемный расход на линии м³/с

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	D	base.real	Гидравлический диаметр, м	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	base.real	Длина элемента, м	0.1
4	P0	base.real	Начальное давление, Па	101325
5	R	base.real	Внутреннее гидравлическое сопротивление, -	1e-9
6	Set_PTfi	list	Выбрано Set_PTfi. Список через запятую P в Па, T в K, fi_m0	101325,293.15,1.0
7	T0	base.real	Начальная температура, K	293.15
8	fi_m0	base.real	Начальное значение массовой доли первой компонентны, -	1.0
9	k	base.real	Коэффициент усиления сигнала, -	1
10	types	string	Объемный расход при текущем P,T,fi_m0; Объемный расход при заданном P,T,fi_m0 [Current_PTfi,Set_PTfi], -	Current_PTfi

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	TM01VS
Модуль тестируемого компонента	ThermalMixture
Дата тестирования	Thu Mar 12 17:29:47 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Тест: Сравнение значения объемного расхода на датчике
и управляющем сигнале массового расхода деленном
на плотноть с линии (объемный расход).

types=Current_{PTfi} - Объемный расход при текущем P,T,fi_{m0};
Объемный расход при заданном P,T,fi_{m0} [Current_{PTfi},Set_{PTfi}], -
D=0.01 - Гидравлический диаметр, м
L=0.1 - Длина элемента, м
k=1 - Коэффициент усиления сигнала, -
R=1e-9 - Внутреннее гидравлическое сопротивление, -
Set_{PTfi}=101325,293.15, 1.0 - Выбрано Set_{PTfi}. Список через запятую P в Па, T в K, fi_{m0}
fi_{m0}=0.0 - Начальное значение массовой доли первой компонентны, -
P0=101325 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=FluidMixture1, смесь - Имя объекта свойства среды, -

Результат: Значения и графики идентичны.

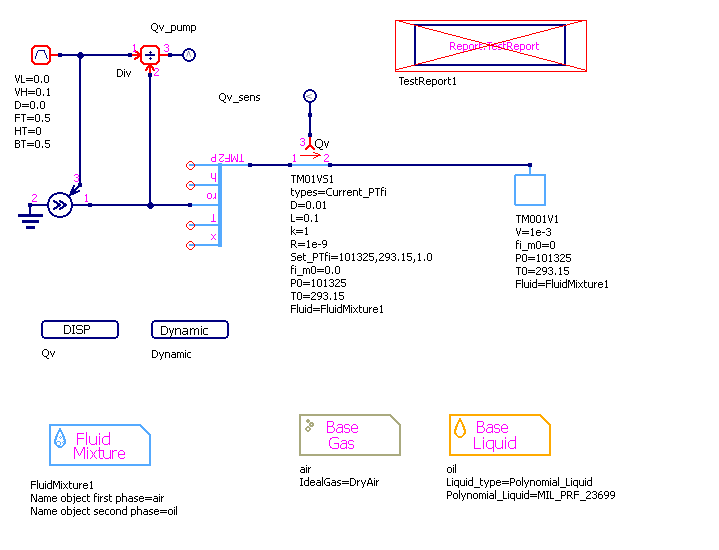

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

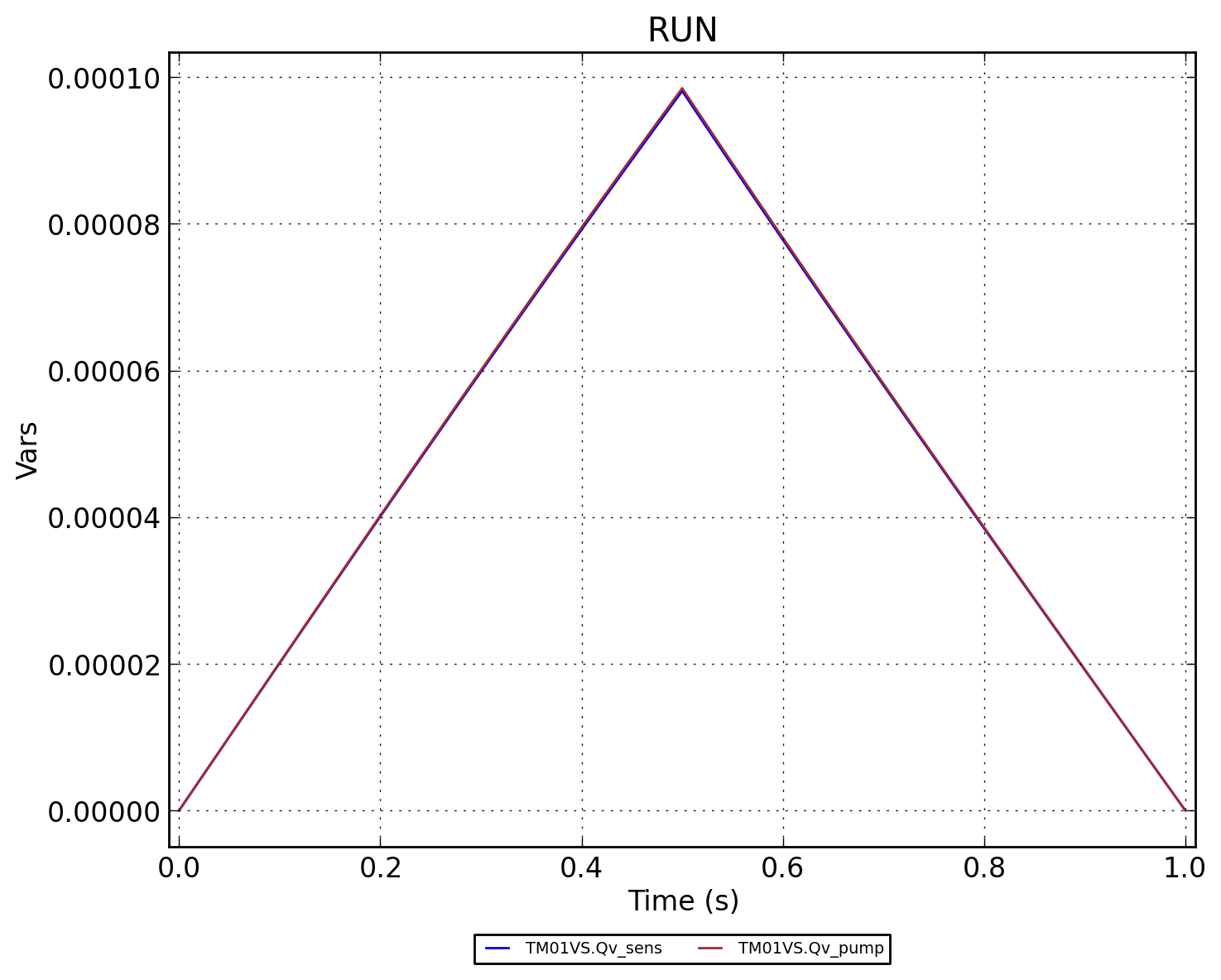

Рисунок 2 - TM01VS.RUN

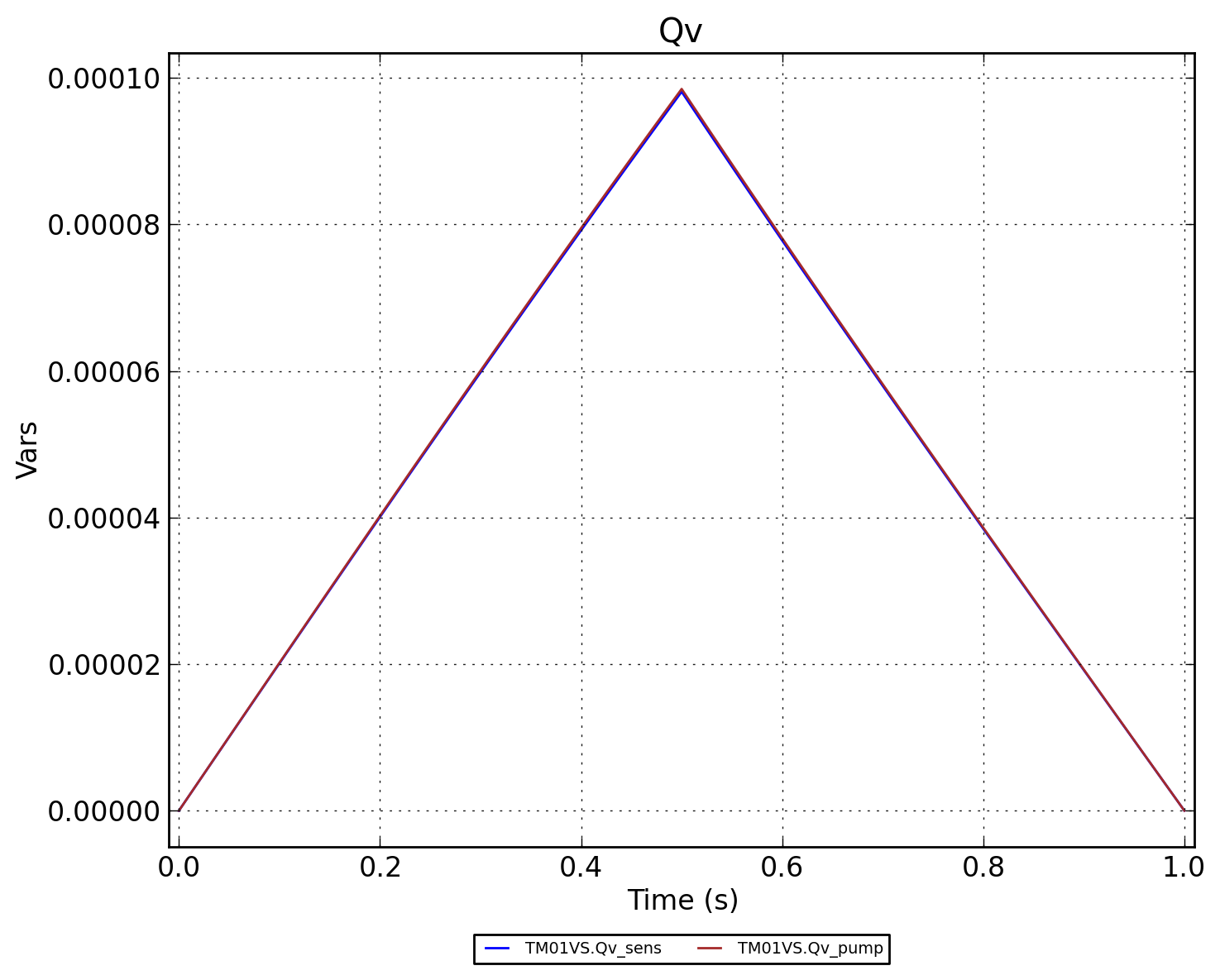

Рисунок 3 - TM01VS.Qv
