Объект: TM1COE

Библиотека: ThermalMixture

Имя на уровне решателя: TM1COE

Аннотация: Конфузор/диффузор

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.Thermal2MixFluid2	Смесевой теплогидравлический порт, вход в элемент
2	Port2	base.Thermal2MixFluid2	Смесевой теплогидравлический порт, выход из элемента

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	A_lam	base.real	Коэффициент гиперболы (A_lam / Re). Zeta в области ламинарного течения, -	100.0
2	Db	base.real	Диаметр большого сечения (Port2), м	0.01
3	Ds	base.real	Диаметр узкого сечения (Port1), м	0.01
4	Fluid		Имя объекта свойств среды, -
5	P0	base.real	Начальное давление, Па	101325
6	T0	base.real	Начальная температура, K	293.15
7	alpha_or_L	base.real	Угол перехода alpha – от 0 до 90 град; длина элемента L, м	10
8	fi_m0	base.real	Начальное значение массовой доли первой компонентны, -	1.0
9	types	string	Задается: alpha - угол перехода; L - Длина элемента [alpha,L], -	alpha

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	TM1COE
Модуль тестируемого компонента	ThermalMixture
Дата тестирования	Thu Mar 12 17:44:53 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект TM1COE - Конфузор/диффузор

Тест: Проверка значения массового расхода при перепаде давления от 0 до 20000Па.

TM1COE в режиме конфузора

Ds=0.01 - Диаметр узкого сечения (Port1), м
Db=0.0125 - Диаметр большого сечения (Port2), м
types=alpha - Задается: alpha - угол перехода; L - Длина элемента [alpha,L], -
alpha_{or_L}=10 -  Угол перехода alpha – от 0 до 90 град; длина элемента L, м
A_{lam}=0 - Коэффициент гиперболы (A_{lam} / Re). Zeta в области ламинарного течения, -
fi_{m0}=0.0 - Начальное значение массовой доли первой компонентны, -
P0=101300 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=FluidMixture1, смесь - Имя объекта свойства среды, -

Результат:
TM1COE в режиме конфузора использует коэффициент ζ из справочника по гидравлическим сопротивлениям
Идельчик (3-е издание, страница 250)
Определение ζ для объекта TM1COE в режиме диффузора по таблице Идельчик (страница 211).
Коэффициент A_{lam} = 0. Вклад в ζ коэффициента A_{lam} = ζ + A_{lam} / Re отсутствует.
Qm = 2.125 кг/с

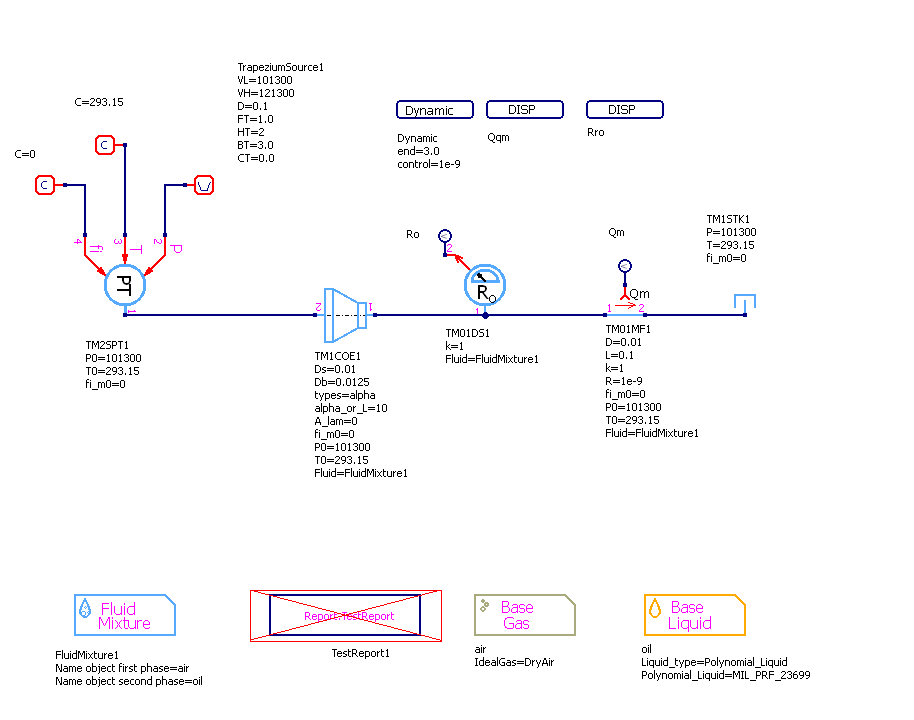

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

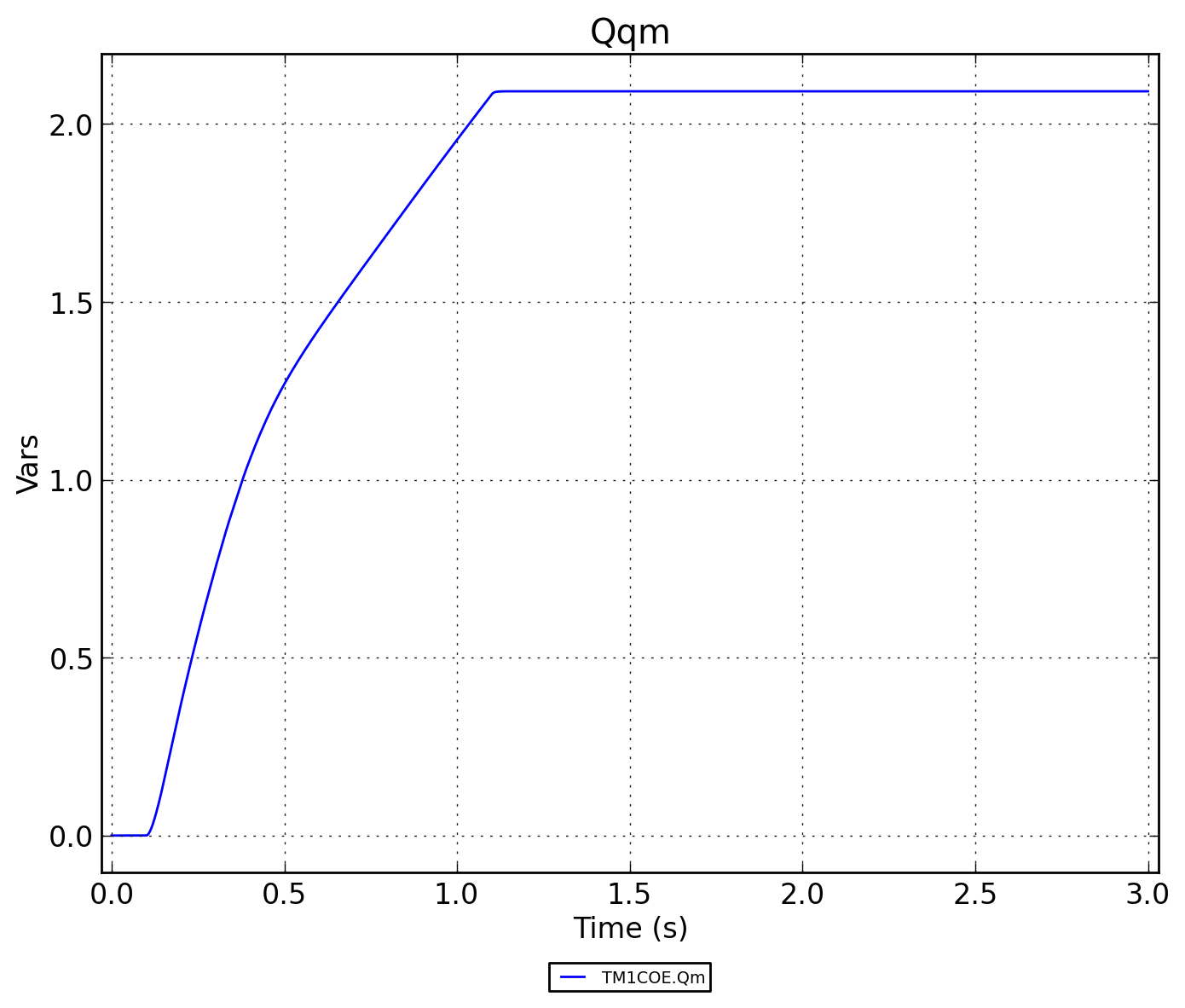

Рисунок 2 - TM1COE.Qqm

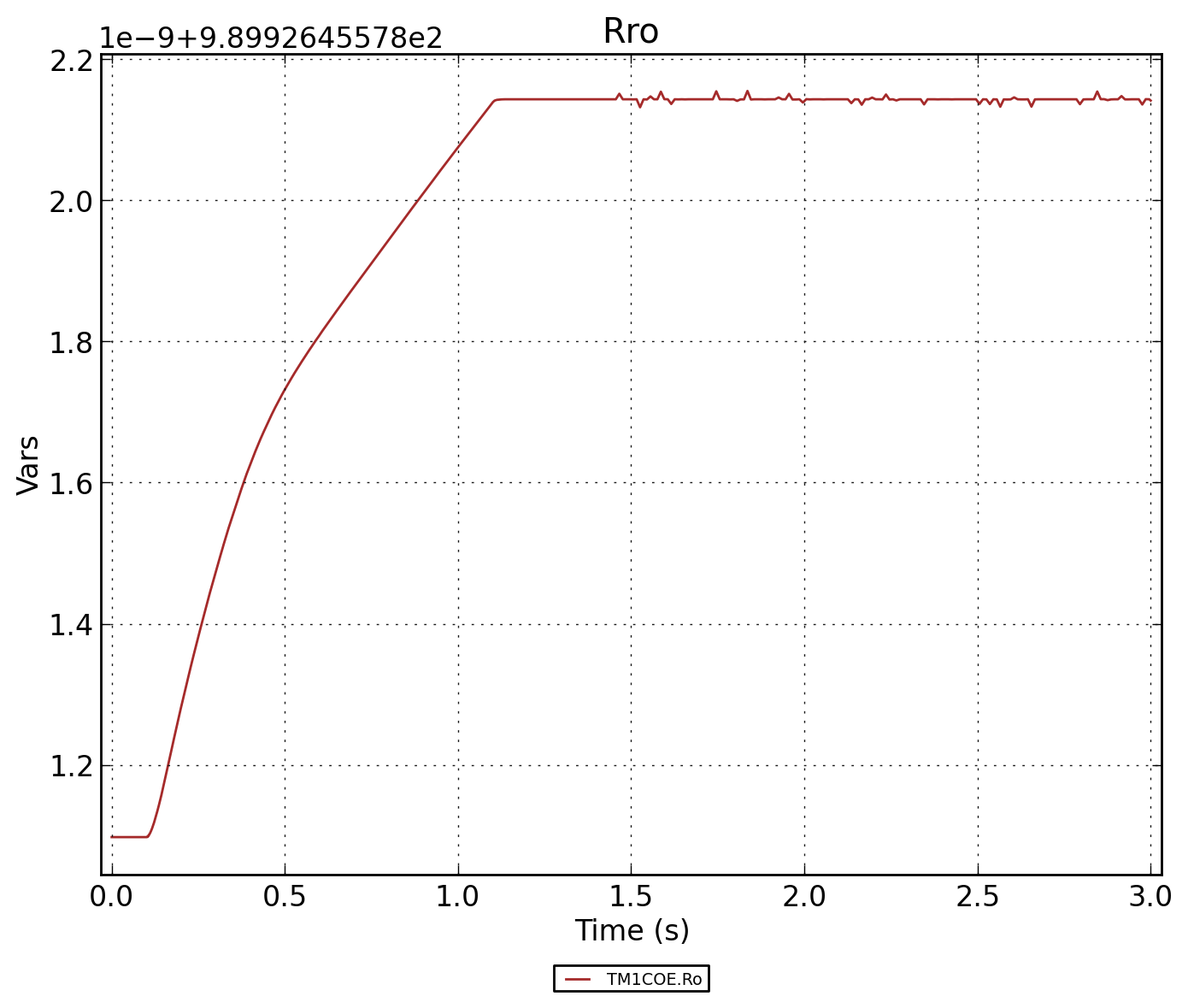

Рисунок 3 - TM1COE.Rro

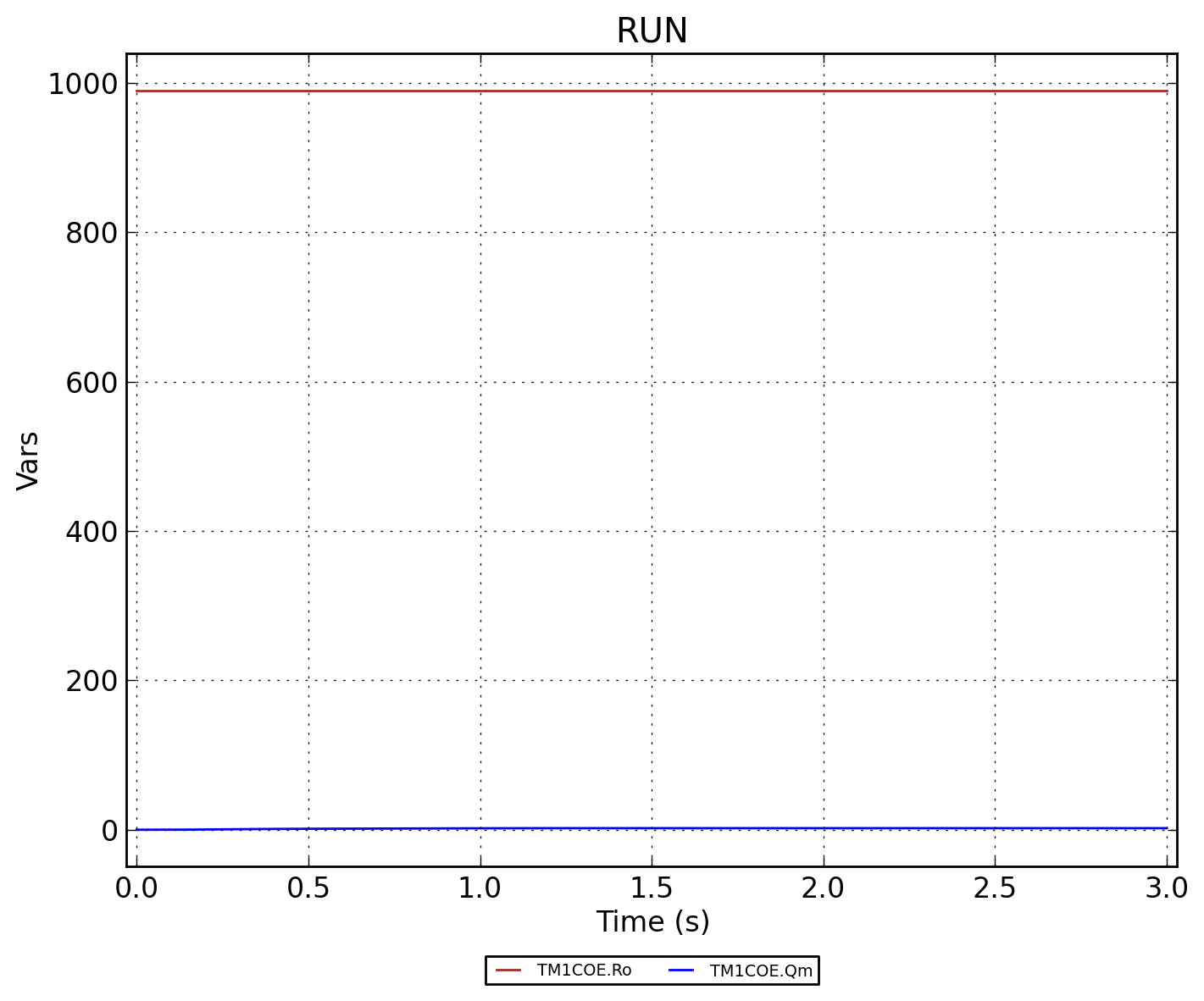

Рисунок 4 - TM1COE.RUN
