Объект: TM01HS

Библиотека: ThermalMixture

Имя на уровне решателя: TM01HS

Аннотация: Датчик энтальпии

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.Thermal2MixFluid2	Смесевой теплогидравлический порт, вход в элемент
2	Port2	base.DOF1	1D сигнальный порт, энтальпия в узле Дж/кг

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Fluid		Имя объекта свойств среды, -
2	k	base.real	Коэффициент усиления сигнала, -	1

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	TM01HS
Модуль тестируемого компонента	ThermalMixture
Дата тестирования	Thu Mar 12 17:24:53 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект TM01HS - Датчик энтальпии .

Тест: Проверка датчика энтальпии


Датчик энтальпии, TM01HS

k=1 - Коэффициент усиления сигнала, -
Fluid=FluidMixture1, смесь - Имя объекта свойства среды, -
Результат: Значения и графики идентичны.

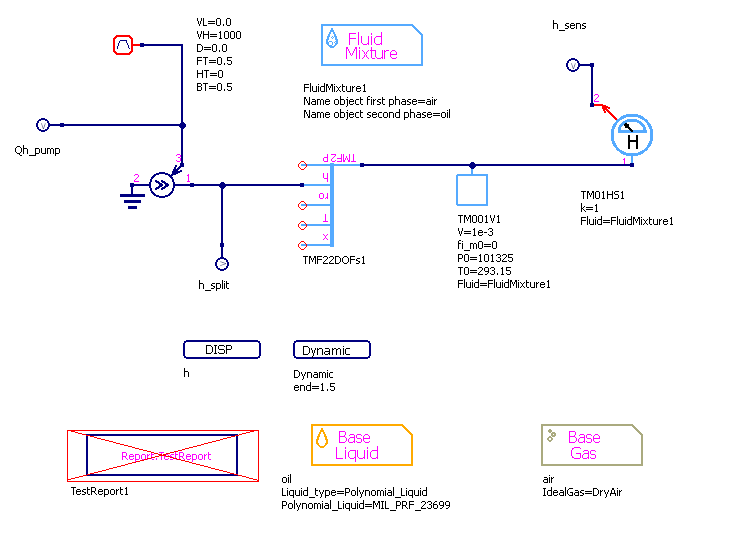

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

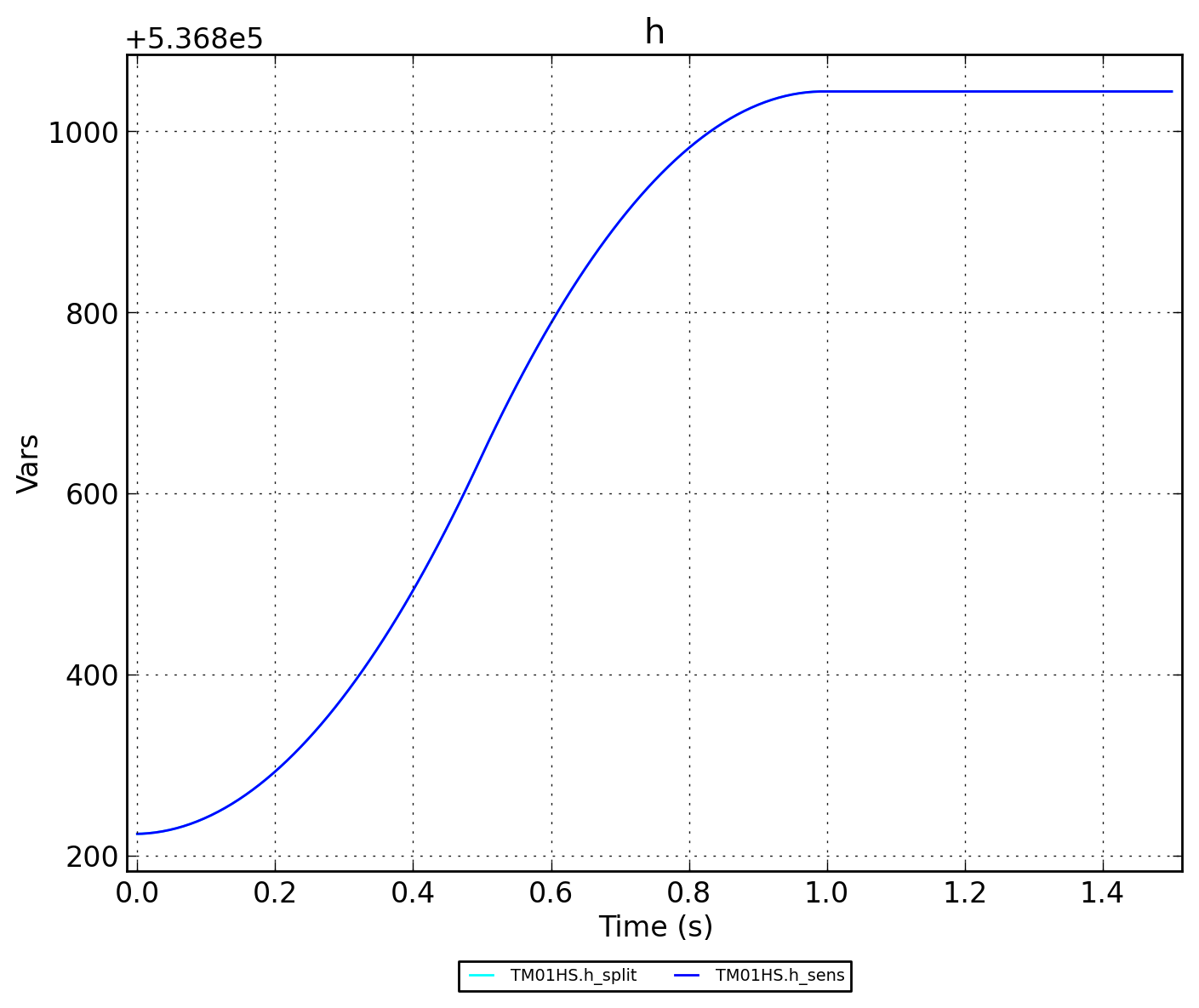

Рисунок 2 - TM01HS.h

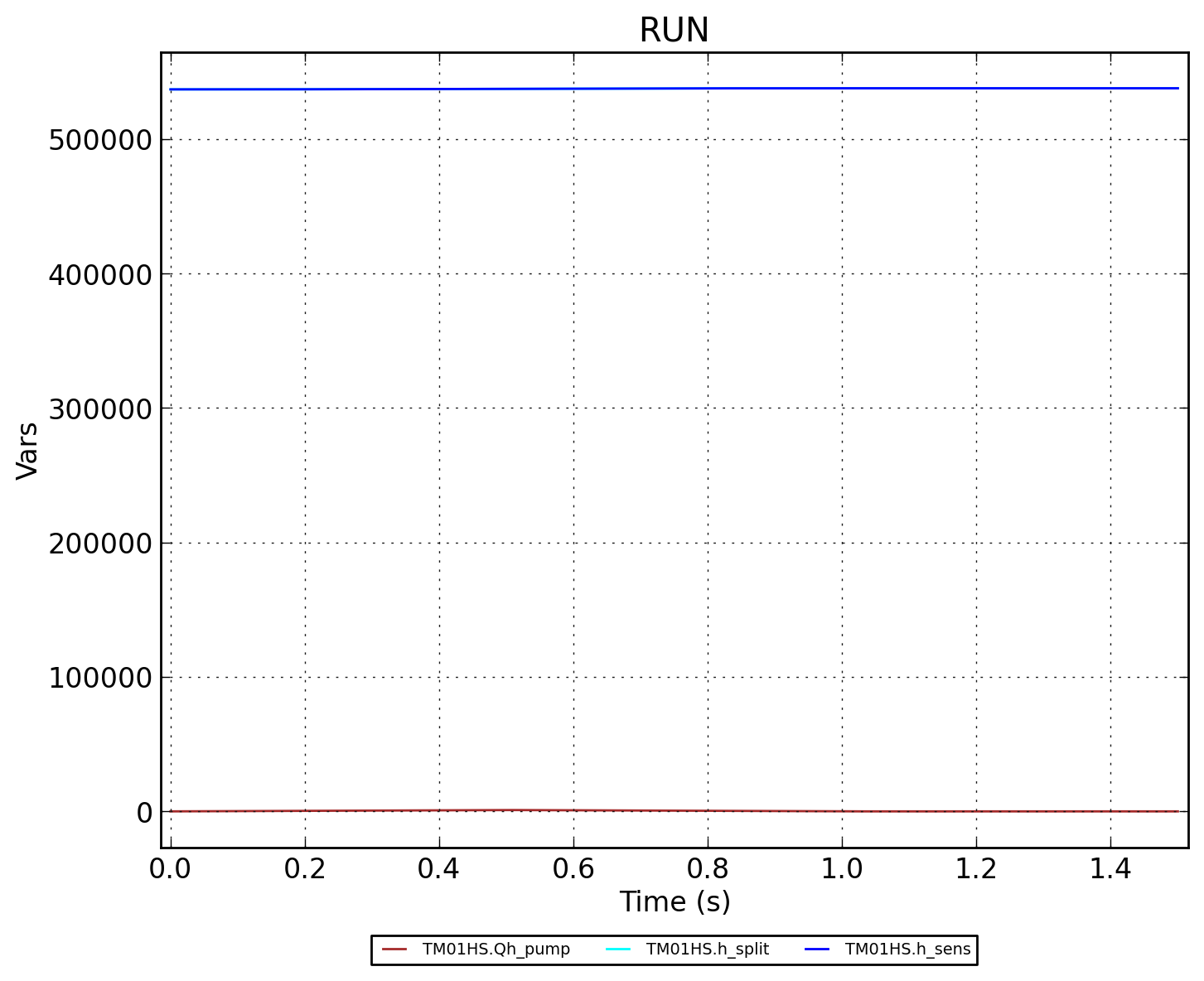

Рисунок 3 - TM01HS.RUN
