Объект: TM01GR

Библиотека: ThermalMixture

Имя на уровне решателя: TM01GR

Аннотация: Решетка

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.Thermal2MixFluid2	Смесевой теплогидравлический порт, вход в элемент
2	Port2	base.Thermal2MixFluid2	Смесевой теплогидравлический порт, выход из элемента

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	A_lam	base.real	Коэффициент гиперболы (A_lam / Re). Zeta в области ламинарного течения, -	100.0
2	Fcs	base.real	Площадь живого сечения, м²	0.01
3	Fluid		Имя объекта свойств среды, -
4	Ftcs	base.real	Площадь полного сечения, м²	0.02
5	L	base.real	Длина элемента, м	0.01
6	P0	base.real	Начальное давление, Па	101325
7	T0	base.real	Начальная температура, K	293.15
8	fi_m0	base.real	Начальное значение массовой доли первой компонентны, -	1.0

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	TM01GR
Модуль тестируемого компонента	ThermalMixture
Дата тестирования	Thu Mar 12 17:23:38 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект TM01GR - Решетка

Тест: Проверка значения массового расхода при перепаде давления от 0 до 2000Па.

Решетка, TM01GR

Fcs=0.01 - Площадь живого сечения, м2
Ftcs=0.02 - Площадь полного сечения, м2
L=0.01 - Длина элемента, м
A_{lam}=0.0 - Коэффициент гиперболы (A_{lam} / Re). Zeta в области ламинарного течения, -
fi_{m0}=0.0 - Начальное значение массовой доли первой компонентны, -
P0=101300 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=FluidMixture1, смесь - Имя объекта свойств среды, -

Результат:
Коэффициент ζ из справочника по
гидравлическим сопротивлениям Идельчик (3-е издание, страница 408)
для Ftcs / Fcs = 0.5: ζ = 4.37:
Коэффициент A_{lam} = 0. Вклад в ζ коэффициента A_{lam} = ζ + A_{lam} / Re отсутствует.
Qm = 9,511599 кг/с

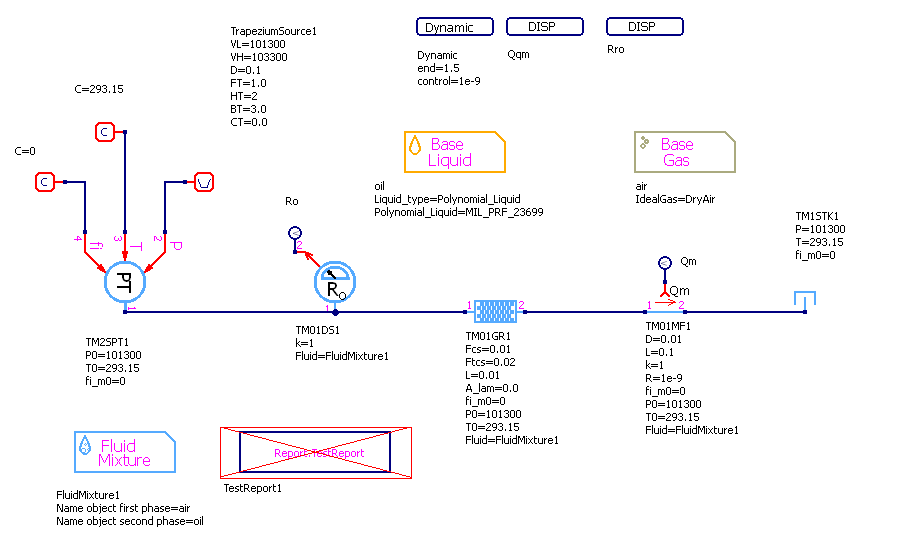

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

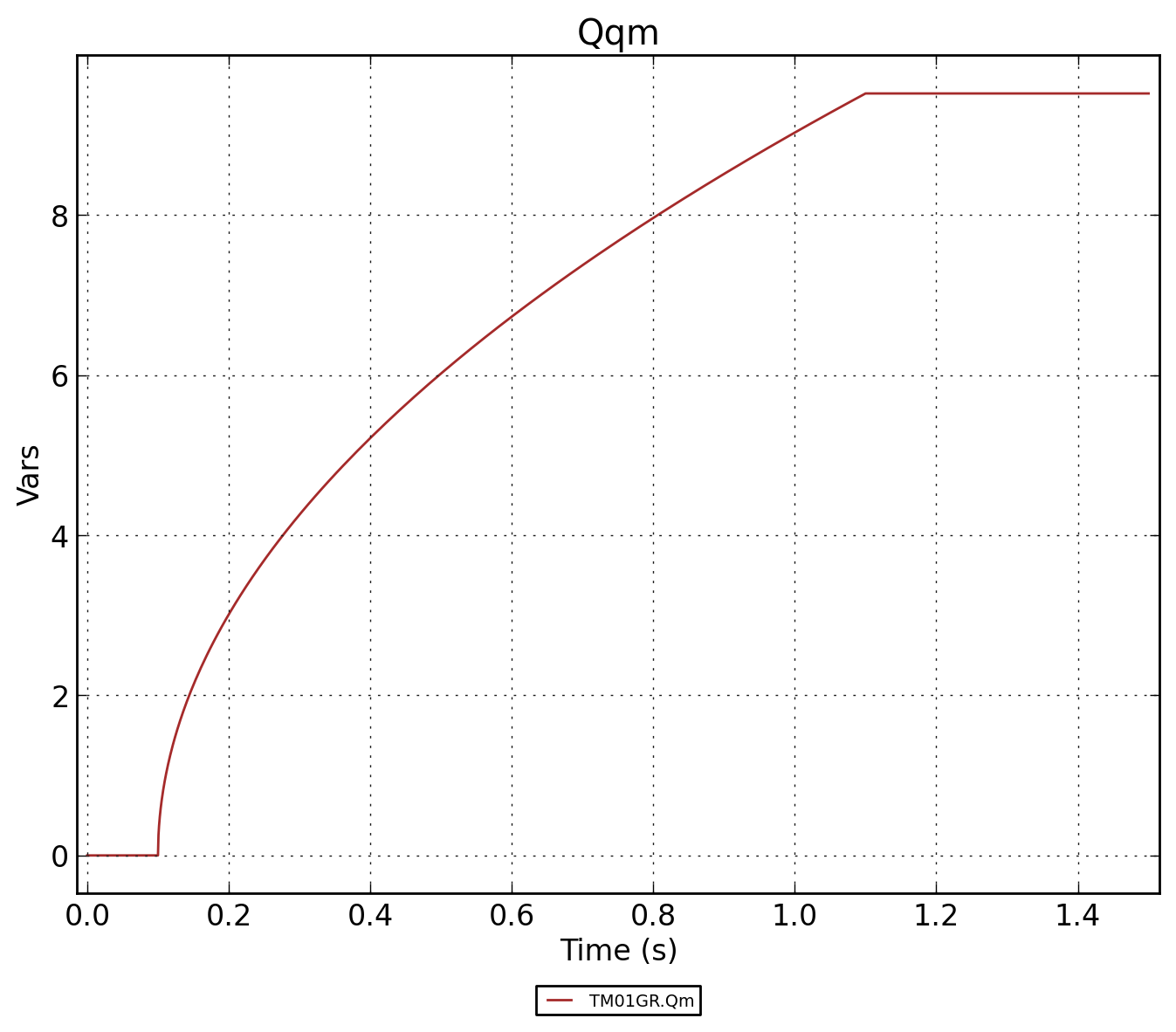

Рисунок 2 - TM01GR.Qqm

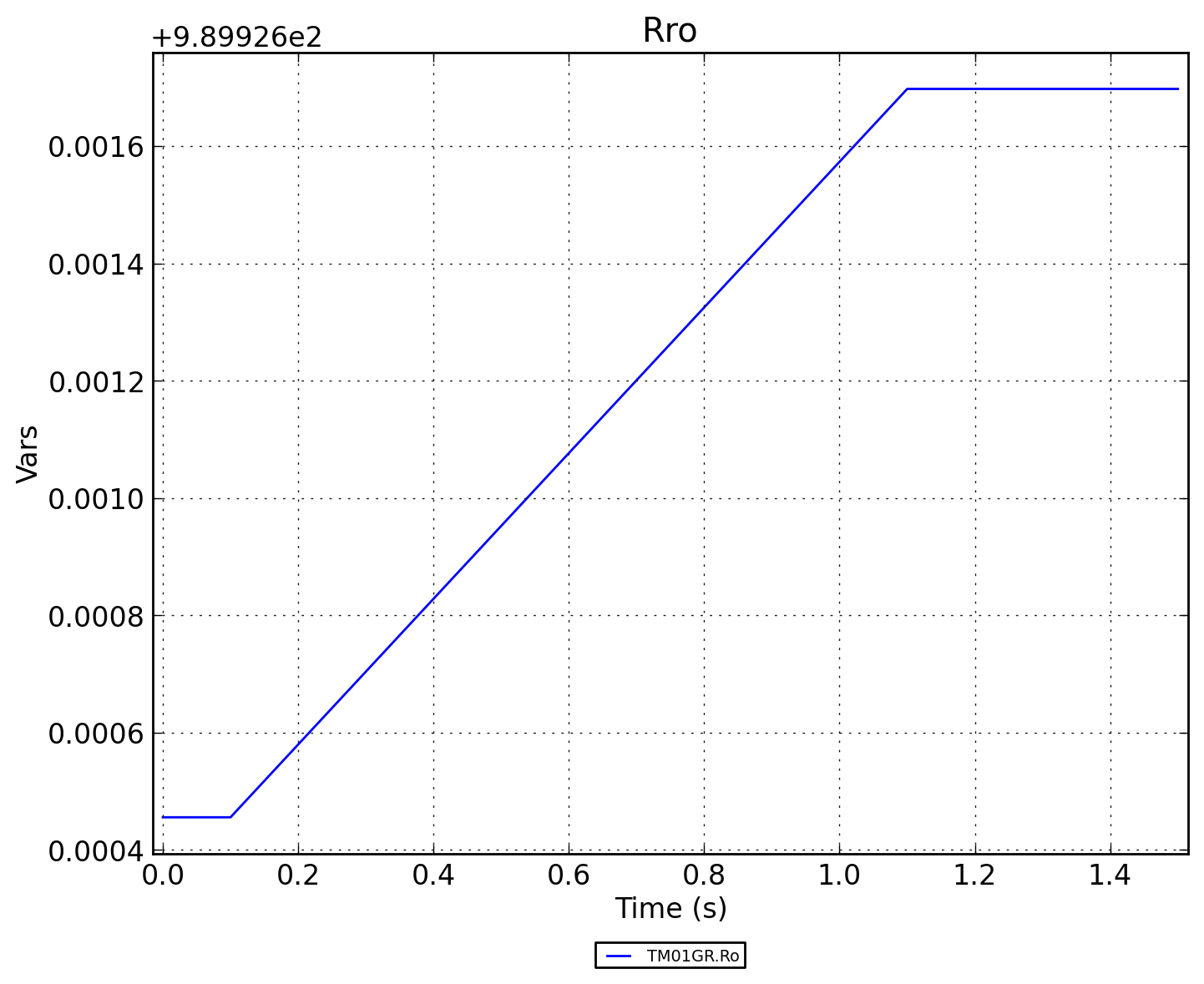

Рисунок 3 - TM01GR.Rro

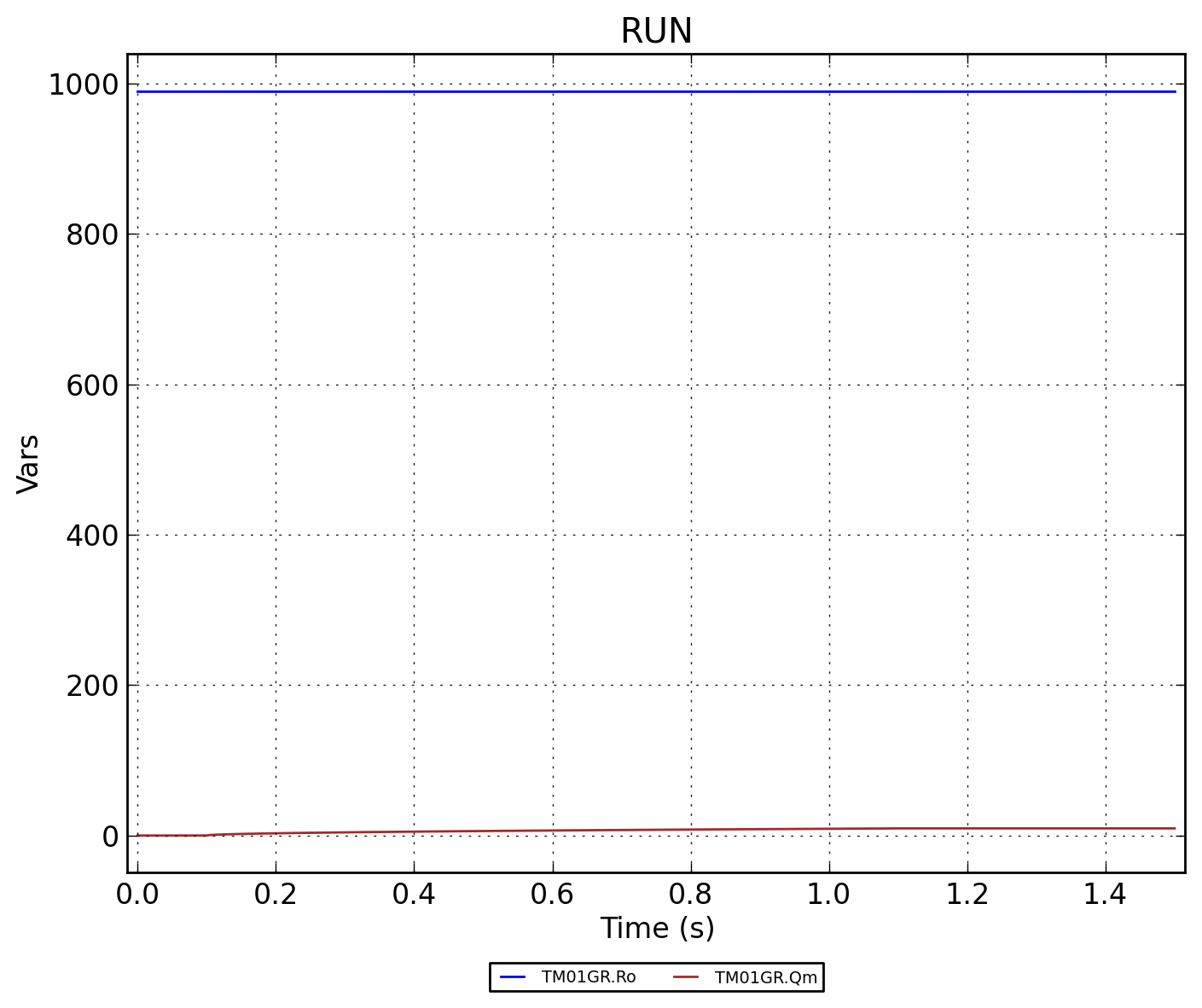

Рисунок 4 - TM01GR.RUN
