Объект: TM001V

Библиотека: ThermalMixture

Имя на уровне решателя: TM001V

Аннотация: Накопитель

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.Thermal2MixFluid2	Смесевой теплогидравлический порт, вход/выход элемента

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Fluid		Имя объекта свойств среды, -
2	P0	base.real	Начальное давление, Па	101325
3	T0	base.real	Начальная температура, K	293.15
4	V	base.real	Объем элемента, м³	0.1
5	fi_m0	base.real	Начальное значение массовой доли первой компонентны, -	1.0

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	TM001V
Модуль тестируемого компонента	ThermalMixture
Дата тестирования	Thu Mar 12 17:21:10 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект TM001V - Накопитель.

Тест: Проверка изменения температуры при создании потока энтальпии Qh=1000Дж/с через порт h

Накопитель TM001V
V=1e-3 - Объем элемента, м3
fi_{m0}=0.0 - Начальное значение массовой доли первой компонентны, -
P0=101325 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=FluidMixture1, смесь - Имя объекта свойств среды, -

Результат:
t_{кон} = Q / (Cm * m) + t_{нач} = 1000 / ( 4182 * 1000 * 0.001) + 293.15 = 293.389 К.

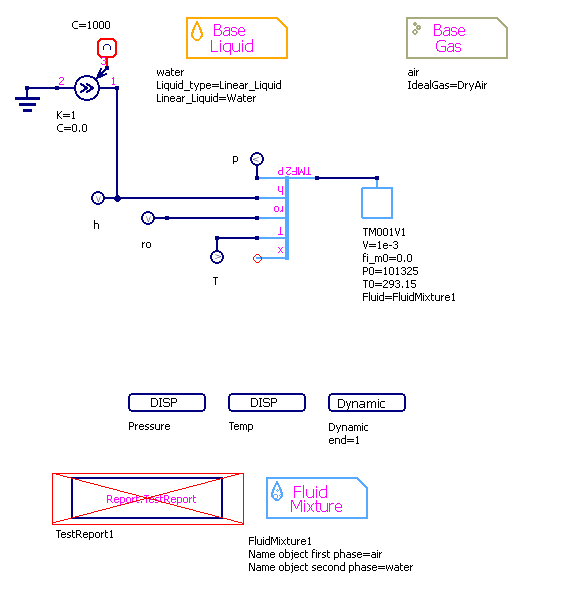

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

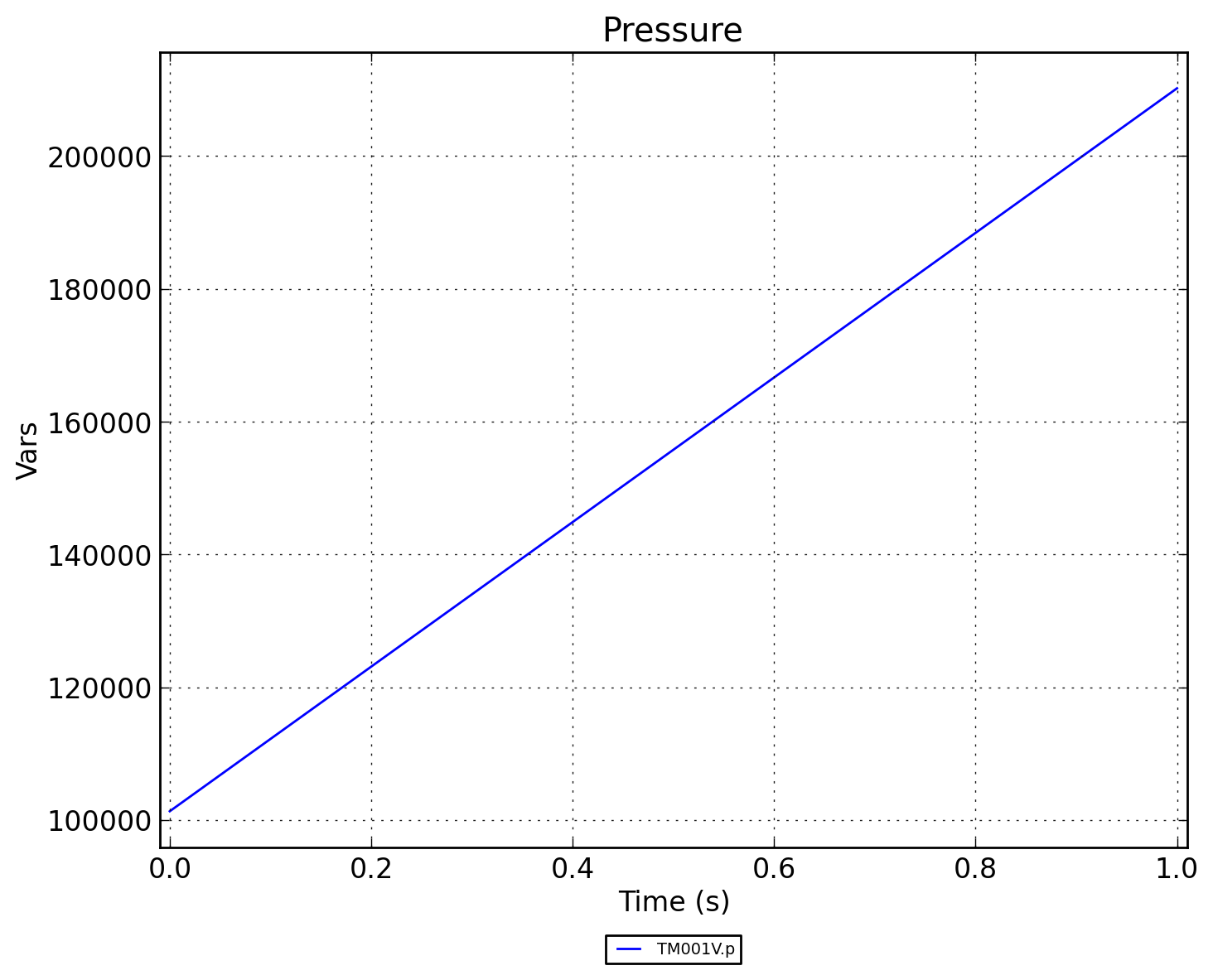

Рисунок 2 - TM001V.Pressure

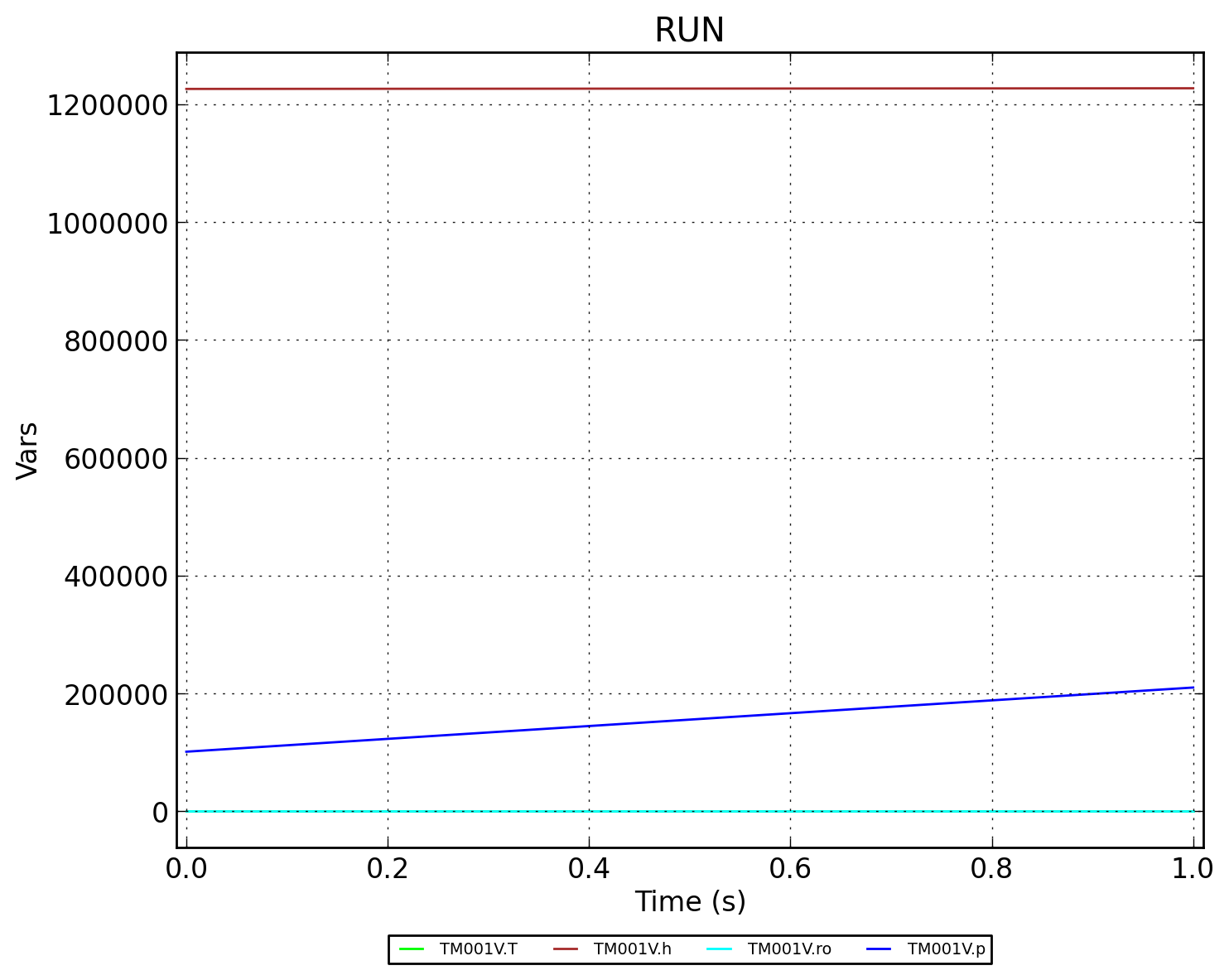

Рисунок 3 - TM001V.RUN

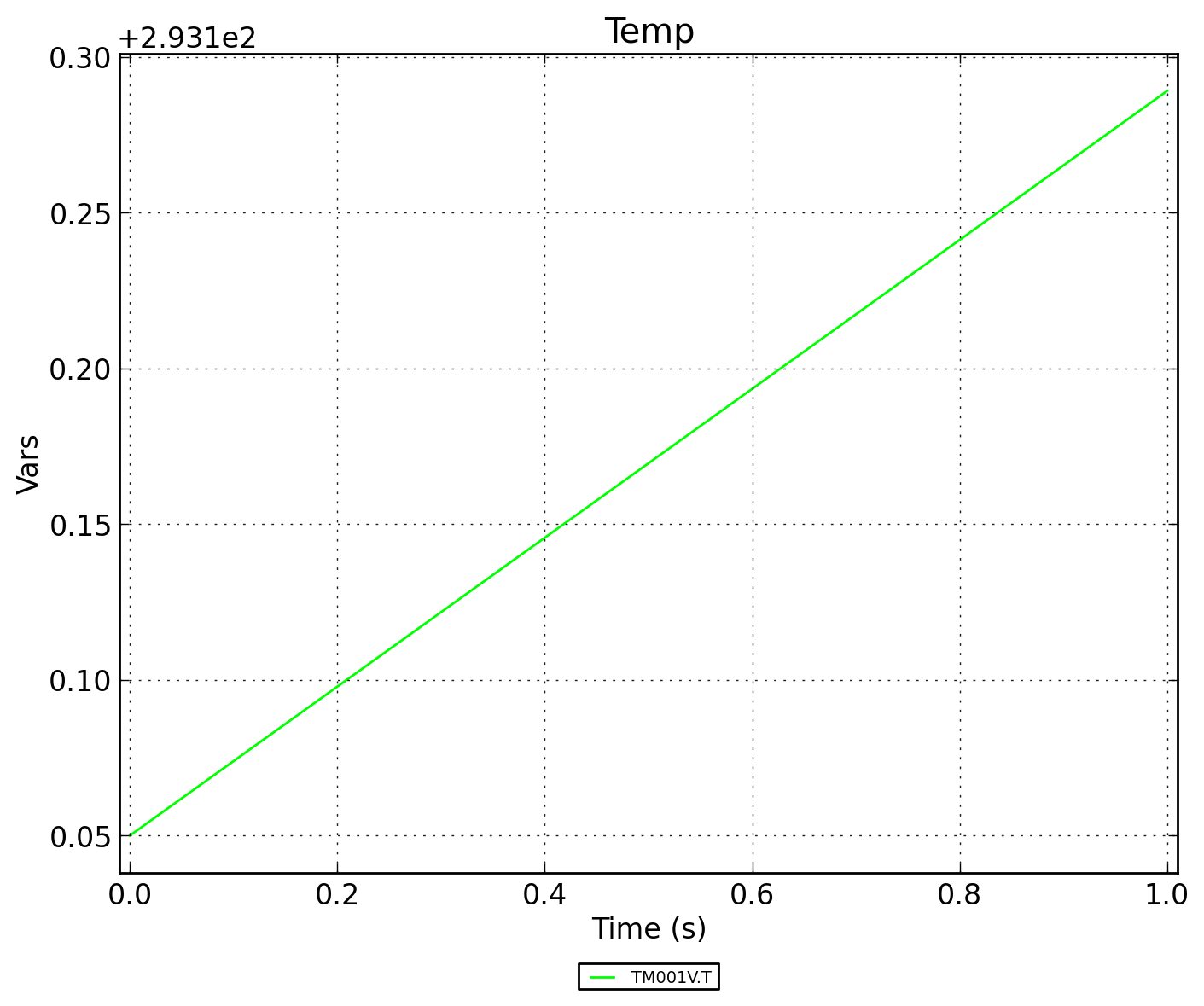

Рисунок 4 - TM001V.Temp
