Объект: TM01HE

Библиотека: ThermalMixture

Имя на уровне решателя: TM01HE

Аннотация: Теплообменник

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	Thermal2MixFluid2	Смесевой теплогидравлический порт, вход в основной контур
2	Port2	Thermal2MixFluid2	Смесевой теплогидравлический порт, выход из основного контура
3	Port3	Thermal2MixFluid2	Смесевой теплогидравлический порт, вход в контур охлаждения
4	Port4	Thermal2MixFluid2	Смесевой теплогидравлический порт, выход из контура охлаждения

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	D1	base.real	Гидравлический диаметр основного контура, м	0.01
2	D2	base.real	Гидравлический диаметр контура охлаждения, м	0.01
3	Fluid_cooling_circuit		Имя объекта свойств среды контура охлоаждения, -
4	Fluid_main_circuit		Имя объекта свойств среды основного контура, -
5	L1	base.real	Длина трубопровода основного контура, м	0.1
6	L2	base.real	Длина трубопровода контура охлаждения, м	0.1
7	MDT1	base.real	Коэффициент расхода основного контура, -	0.72
8	MDT2	base.real	Коэффициент расхода контура охлаждения, -	0.72
9	Properties_port12		Начальные давление, температура, fi_m0 для портов 1, 2; Па, К	101325.0, 293.15, 1.0
10	Properties_port34		Начальные давление, температура, fi_m0 для портов 3, 4; Па, К	101325.0, 293.15, 1.0
11	k	base.real	Коэффициент передачи тепла, Вт/К	0.01



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

TM01HE

Модуль тестируемого компонента

ThermalMixture

Дата тестирования

Tue Mar 24 22:28:39 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Объект TM01HE - Теплообменник

Тест: Проверка изменения температуры на портах
теплообменника при течении жидкости, возникающем
при перепаде давления от 0 до 20000Па.

Теплообменник, TM01HE

k=1000 - Коэффициент передачи тепла, Вт/К
D1=0.01 - Гидравлический диаметр основного контура, м
D2=0.01 - Гидравлический диаметр контура охлаждения, м
L1=0.01 - Длина трубопровода основного контура, м
L2=0.01 - Длина трубопровода контура охлаждения, м
MDT1=0.72 - Коэффициент расхода основного контура, -
MDT2=0.72 - Коэффициент расхода контура охлаждения, -
Properties_{port12}=101300, 400 - Начальные давление, температура, fi_m0 для портов 1, 2; Па, К
Properties_{port34}=101300, 300 - Начальные давление, температура, fi_m0 для портов 3, 4; Па, К
Fluid_{main_circuit}=FluidMixture1,смесь - Имя объекта свойств среды основного контура, -
Fluid_{cooling_circuit}=FluidMixture1,смесь - Имя объекта свойств среды контура охлаждения, -

Результат:
T_{х} - установившаяся температура холодгого потока;
T_{г} - установившаяся температура горячего потока;
T_{х} = d_{out} = 335.26 К
T_{г} = b_{out}=364.74 K

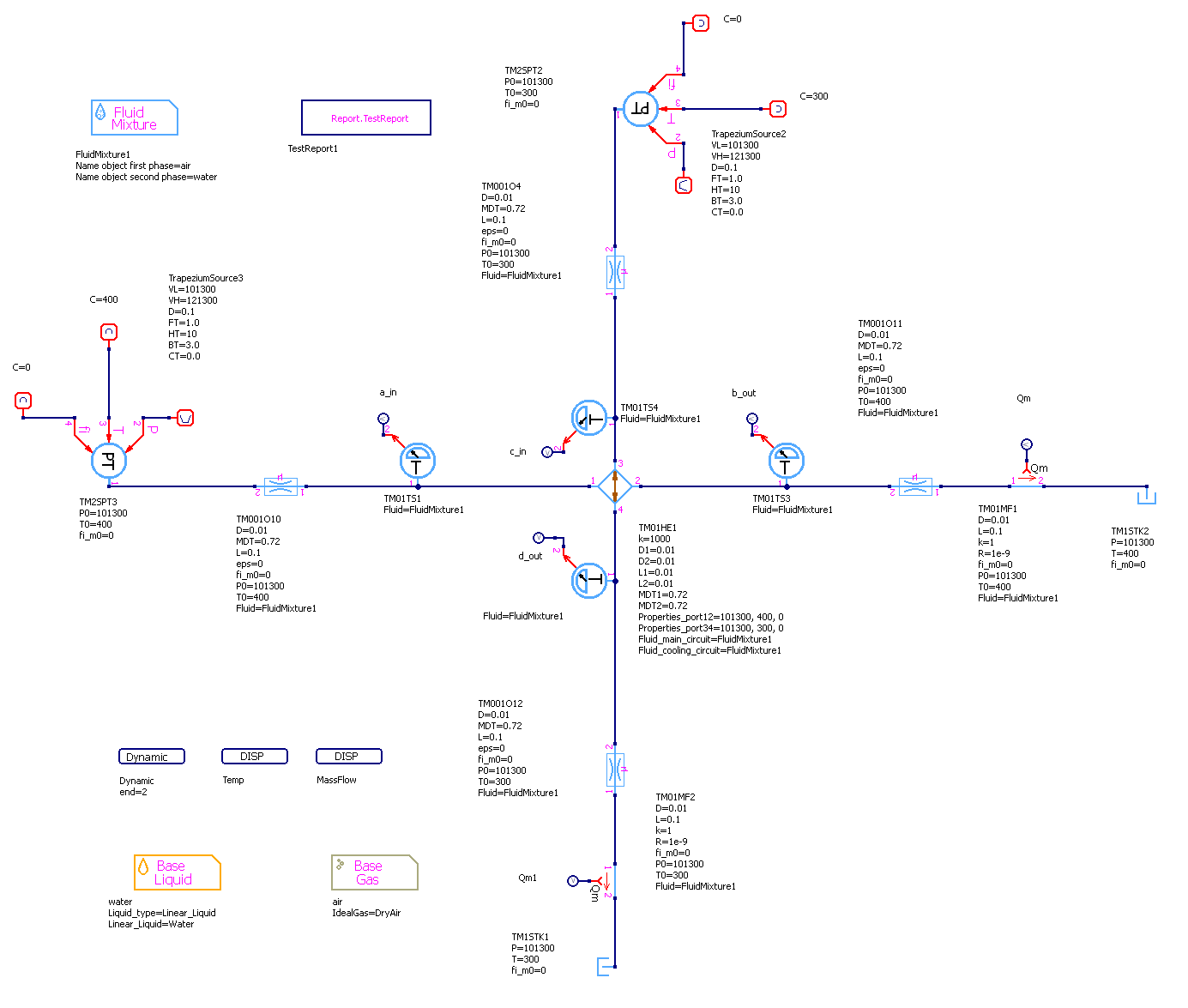

../../../../_images/TM01HE.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

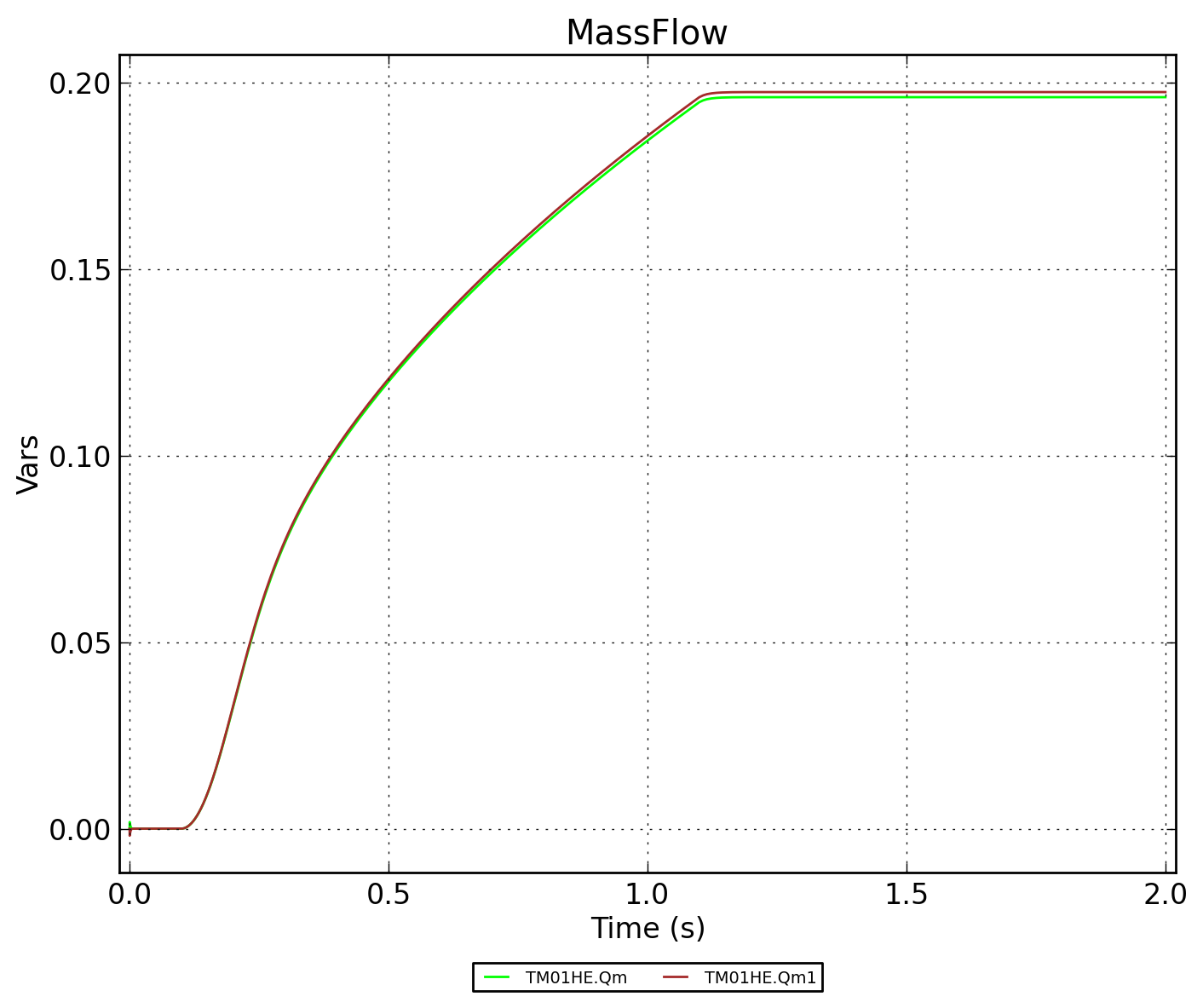

../../../../_images/TM01HE.MassFlow.png — Рисунок 2 - TM01HE.MassFlow

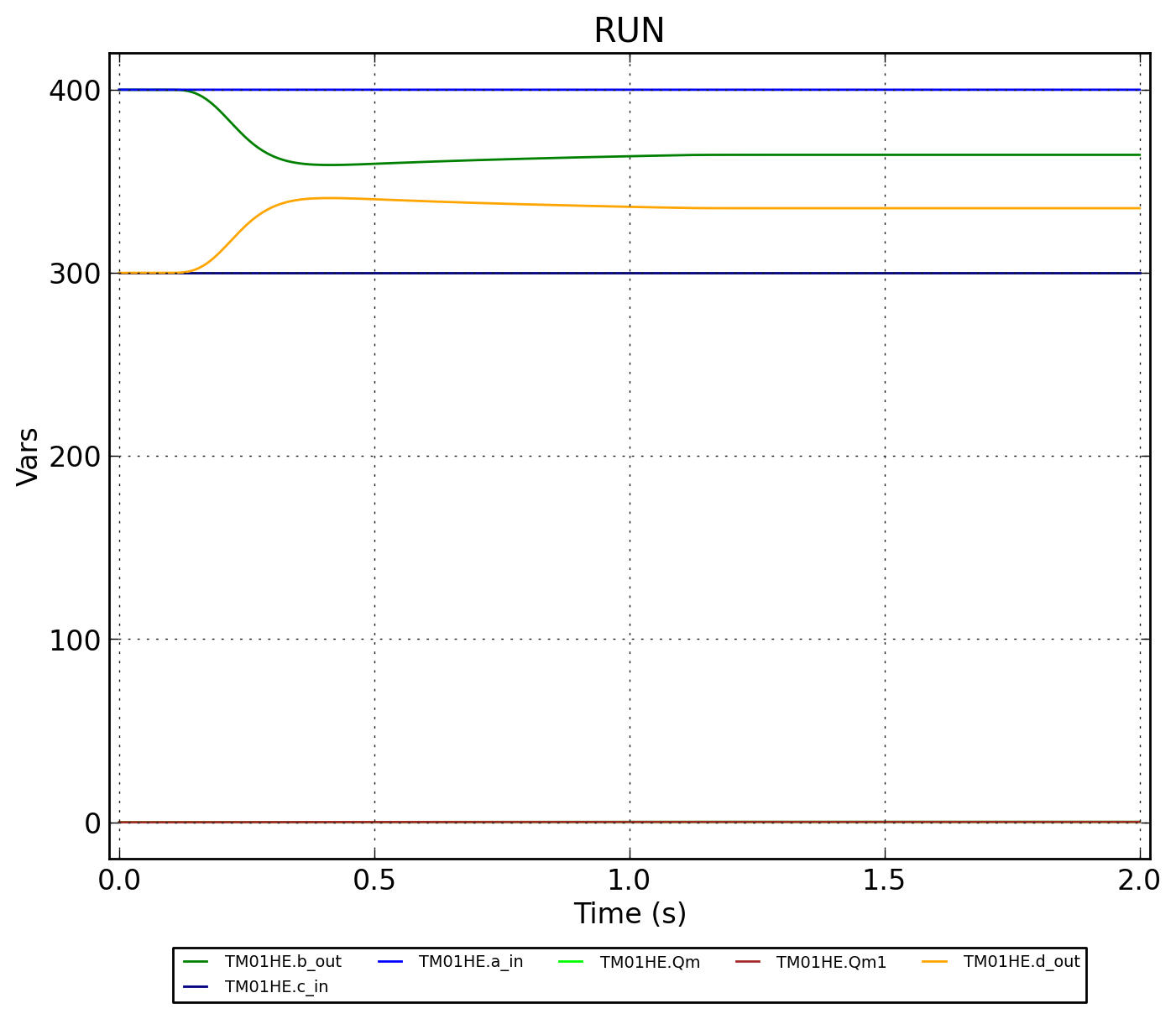

../../../../_images/TM01HE.RUN.png — Рисунок 3 - TM01HE.RUN

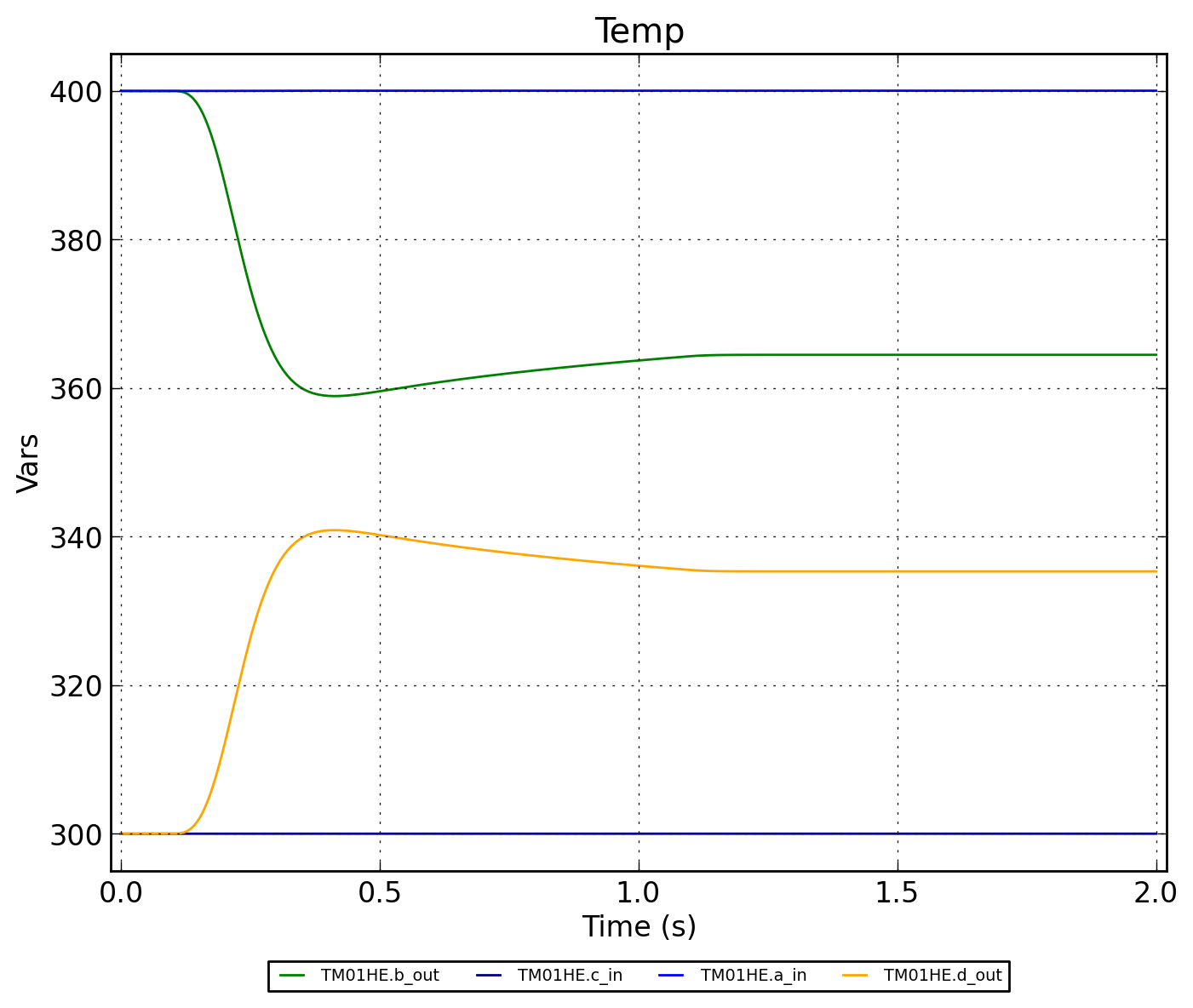

../../../../_images/TM01HE.Temp.png — Рисунок 4 - TM01HE.Temp
