Объект: TM01MX

Библиотека: ThermalMixture

Имя на уровне решателя: TM01MX

Аннотация: Датчик массового расхода первой компонентны

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	Thermal2MixFluid2	Смесевой теплогидравлический порт, вход в элемент
2	Port2	Thermal2MixFluid2	Смесевой теплогидравлический порт, выход из элемента
3	Port3	base.DOF1	1D сигнальный порт, массовый расход на линии кг/с

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	D	base.real	Гидравлический диаметр, м	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	base.real	Длина элемента, м	0.1
4	P0	base.real	Начальное давление, Па	101325
5	R	base.real	Внутреннее гидравлическое сопротивление, -	1e-9
6	T0	base.real	Начальная температура, K	293.15
7	fi_m0	base.real	Начальное значение массовой доли первой компонентны, -	1.0
8	k	base.real	Коэффициент усиления сигнала, -	1

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	TM01MX
Модуль тестируемого компонента	ThermalMixture
Дата тестирования	Thu Mar 12 17:27:03 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект TM01MX - Датчик массового расхода первой компоненты

Тест: Проверка датчика массового расхода первой компоненты

Датчик массового расхода первой компоненты,  TM01MX

D=0.01 - Гидравлический диаметр, м
L=0.1 - Длина элемента, м
k=1 - Коэффициент усиления сигнала, -
R=1e-9 - Внутреннее гидравлическое сопротивление, -
fi_{m0}=0.5 - Начальное значение массовой доли первой компонентны, -
P0=101325 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=FluidMixture1, смесь - Имя объекта свойств среды, -

Результат:
Массовый расход Qm = 0.1 кг/с
Массовая доля первой компоненты fi_{m0} = 0.5
Совпадают значения подаваемого и измеряемого
массового расхода первой компоненты

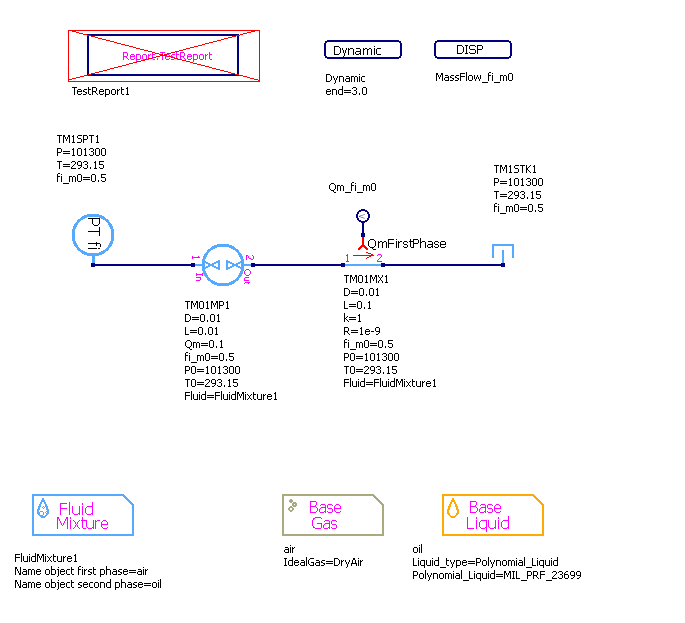

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

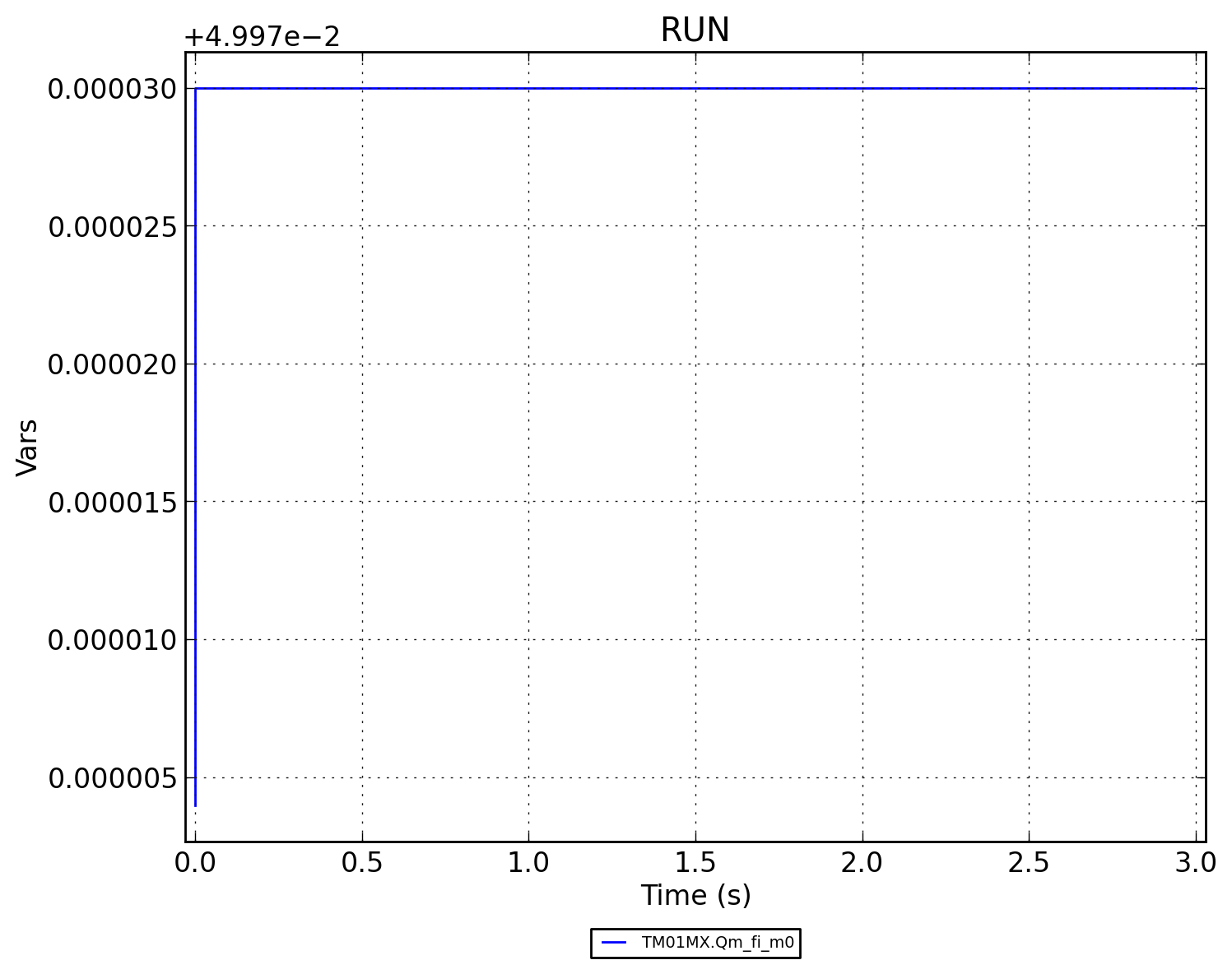

Рисунок 2 - TM01MX.RUN

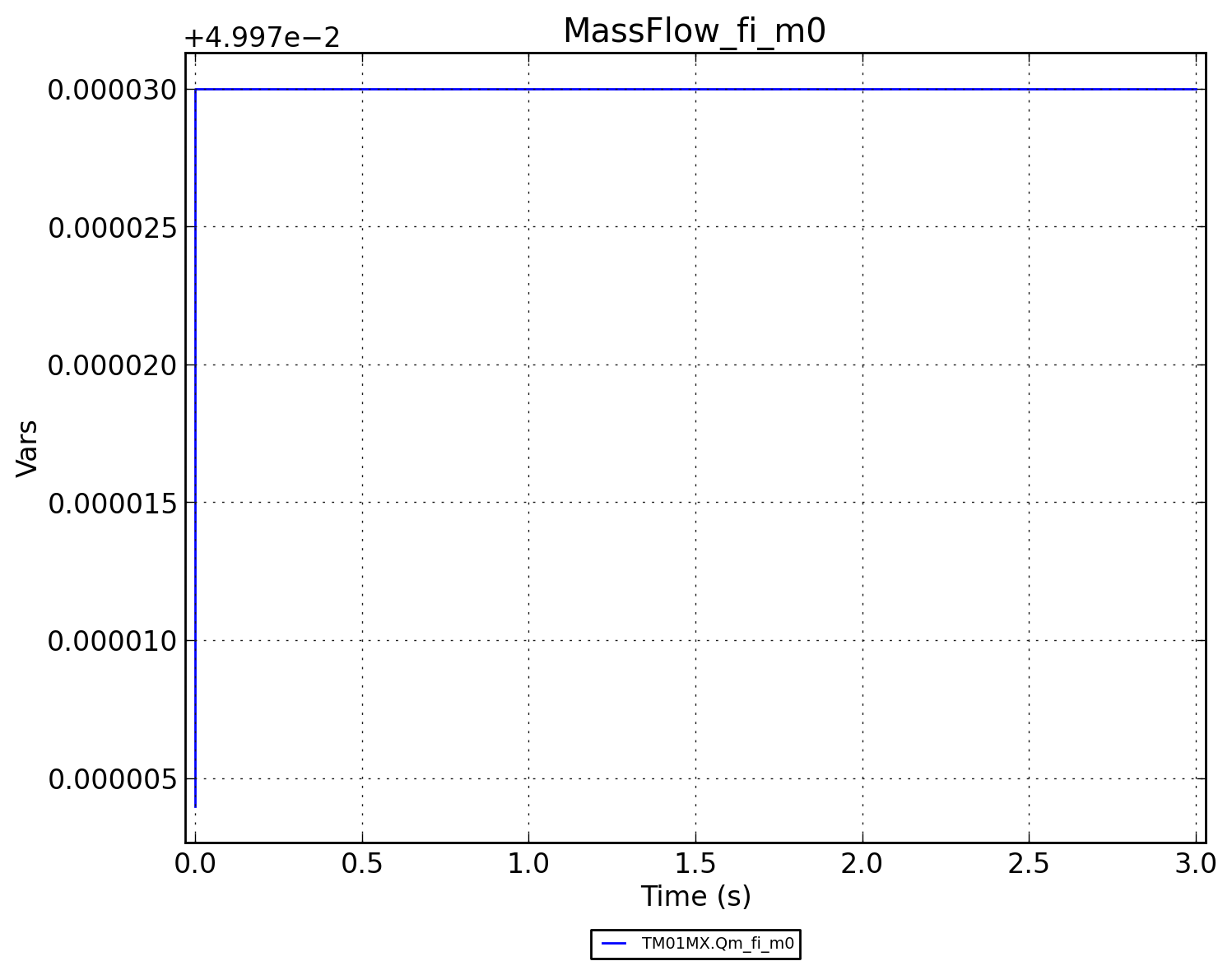

Рисунок 3 - TM01MX.MassFlow_fi_m0
