Модель: ASIN

Библиотека: Mechanics1D

Имя на уровне решателя: ASIN

Аннотация: Источник разности ускорений, изменяющейся по синусоидальному закону

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	1D механический порт, механический порт 1 положительного ускорения
2	Port2	base.DOF1	1D механический порт, универсальный порт 2 отрицательного ускорения

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	A	base.real	Амплитудное значение ускорения, м/c²; радиан/c²	1.0
2	Fi	base.real	Начальная фаза, градусы	0.0
3	M	base.real	Коэффициент пропорциональности между отклонением разности ускорений от заданной и усилием, генерируемым элементом, кг; кг·м	1e6
4	T	base.real	Период измениения силы, c	1.0

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	ASIN
Модуль тестируемого компонента	Mechanics1D
Дата тестирования	Thu Mar 12 18:04:36 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель элемента с источником разности ускорений (синусоидальное воздействие)

Модель элемента с источником разности ускорений предназначена для анализа поведения механического объекта (массы)
при гармоническом изменении ускорения во времени.
На объект воздействует источник разности ускорений, величина которой изменяется по синусоидальному закону,
формируя движение объекта.
Модель описывает динамику системы, при которой перемещение, скорость и ускорение объекта зависят от амплитуды,
периода и начальной фазы синусоидального сигнала ускорения, а также коэффициента пропорциональности источника.
Усилие, воздействующее на объект, формируется пропорционально отклонению разности ускорений от заданного значения.
Состояние объекта контролируется с помощью датчиков перемещения, скорости и ускорения, что позволяет оценить
корректность реакции системы на гармоническое изменение ускорения и проследить полную динамику движения объекта.
Таким образом, модель позволяет определить, как синусоидально изменяющаяся разность ускорений влияет
на траекторию движения объекта, изменение его скорости и ускорения во времени.

Параметры модели
A — амплитудное значение ускорения, м/с (или рад/с); A = 1.0
Fi — начальная фаза синусоидального сигнала, градусы; Fi = 0.0
M — коэффициент пропорциональности между отклонением разности ускорений и усилием, кг (или кг·м); M = 1·10
T — период изменения разности ускорений, с; T = 1.0
M — масса объекта, кг; M = 0.5

Элементы модели
Источник разности ускорений — формирует синусоидально изменяющуюся разность ускорений
Элемент разности ускорений — преобразует отклонение разности ускорений в усилие в соответствии с коэффициентом M
Масса — механический объект, на который воздействует формируемое усилие
Датчик перемещения — измеряет перемещение объекта во времени
Датчик скорости — измеряет скорость объекта для контроля динамики
Датчик ускорения — измеряет ускорение объекта для контроля соответствия заданному сигналу

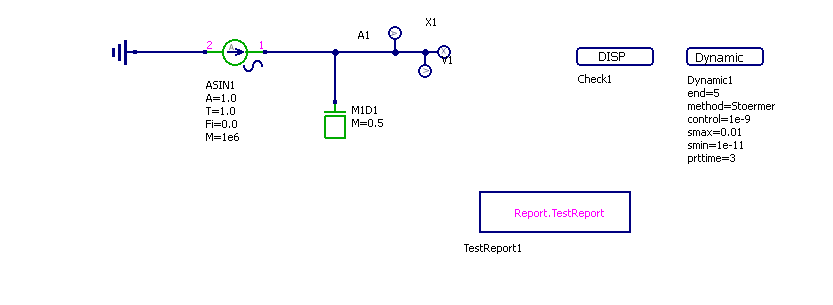

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

Рисунок 2 - ASIN.RUN

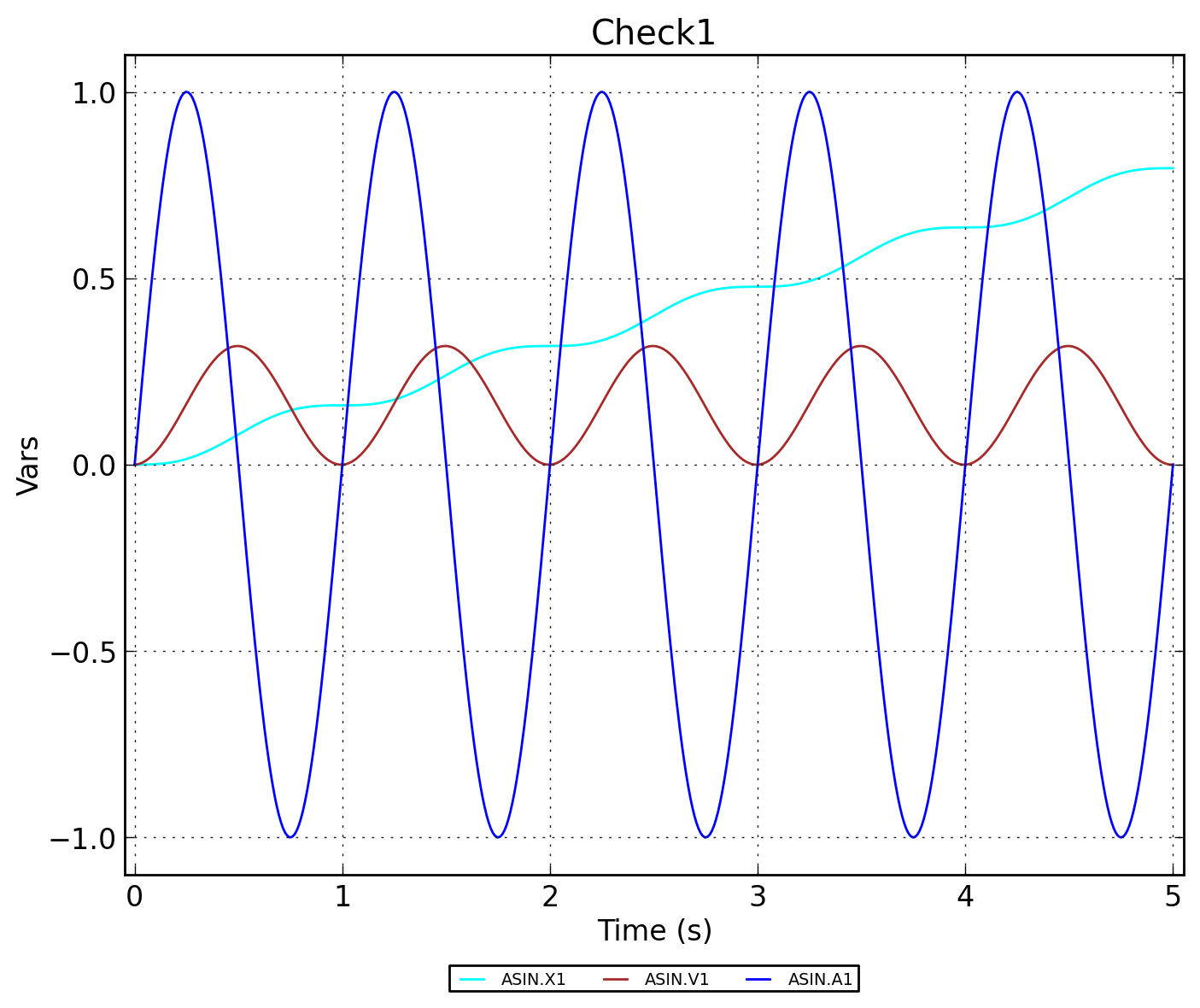

Рисунок 3 - ASIN.Check1
