Модель: KNL

Библиотека: Mechanics1D

Имя на уровне решателя: KNL

Аннотация: Нелинейная упругая безразмерная пружина

Обозначение: FIXed ME

Описание модели

Порты (степени свободы) компонента:

№

Обозначение порта

Тип

Наименование порта

1

Port1

base.DOF1

1D механический порт, механический порт 1

2

Port2

base.DOF1

1D механический порт, механический порт 2
Пользовательские параметры модели

№

Параметр

Тип

Описание

Значение по умолч.

1

C

base.real

Коэффициент пропорциональности между квадратом деформации и усилием, H/м²; H·м/радиан²

1.0
Результаты тестирования
../../../../_images/logo_ru_no_text.png

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента

KNL

Модуль тестируемого компонента

Mechanics1D

Дата тестирования

Thu Mar 12 18:04:21 2026

Результат

OK
Глава 2. Схема тестируемого объекта
Модель системы с нелинейной упругой безразмерной пружиной

В модели рассматривается механическая система, состоящая из двух тел с массой,
соединённых между собой нелинейной упругой безразмерной пружиной.
Такая связь используется для моделирования упругого взаимодействия между телами,
при котором усилие зависит от деформации нелинейным образом.работает

Модель системы с нелинейной упругой безразмерной пружиной
В модели рассматривается механическая система, состоящая из двух тел с массой,
соединённых между собой нелинейной упругой безразмерной пружиной.
Такая связь используется для моделирования упругого взаимодействия между телами,
при котором усилие зависит от деформации нелинейным образом.

Инерционные элементы (тела)

В системе используются два инерционных элемента,
каждый из которых представляет собой тело с массой.
Эти элементы обладают инерционными свойствами и определяют динамическое поведение системы.
Нелинейная пружина передаёт усилие между телами в зависимости от их относительного перемещения,
поэтому движение каждого тела зависит как от собственной массы,
так и от силы, возникающей в упругом элементе.
Параметр элементов:
M — масса тела.
../../../../_images/KNL.sch.png

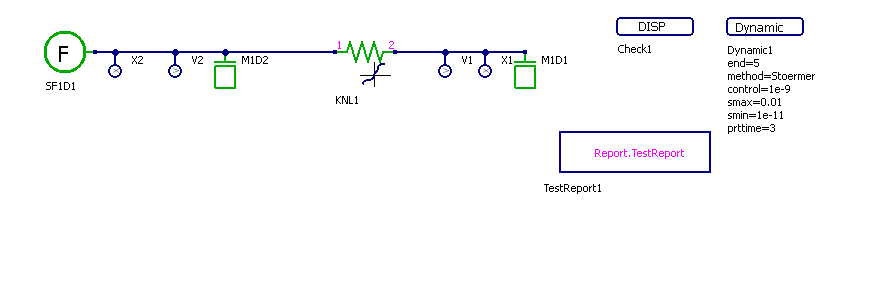

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста
../../../../_images/KNL.RUN.png

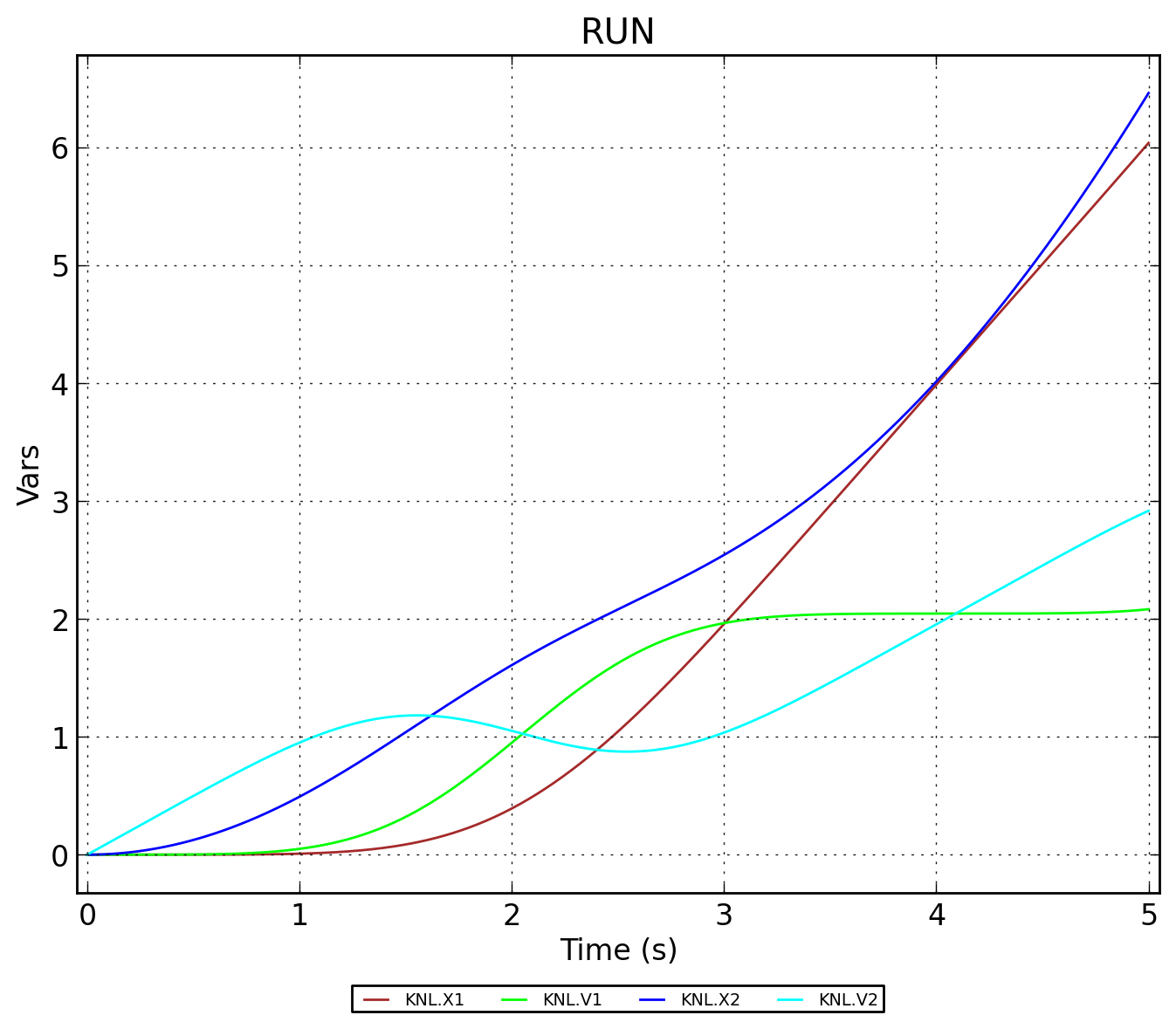

Рисунок 2 - KNL.RUN

../../../../_images/KNL.Check1.png

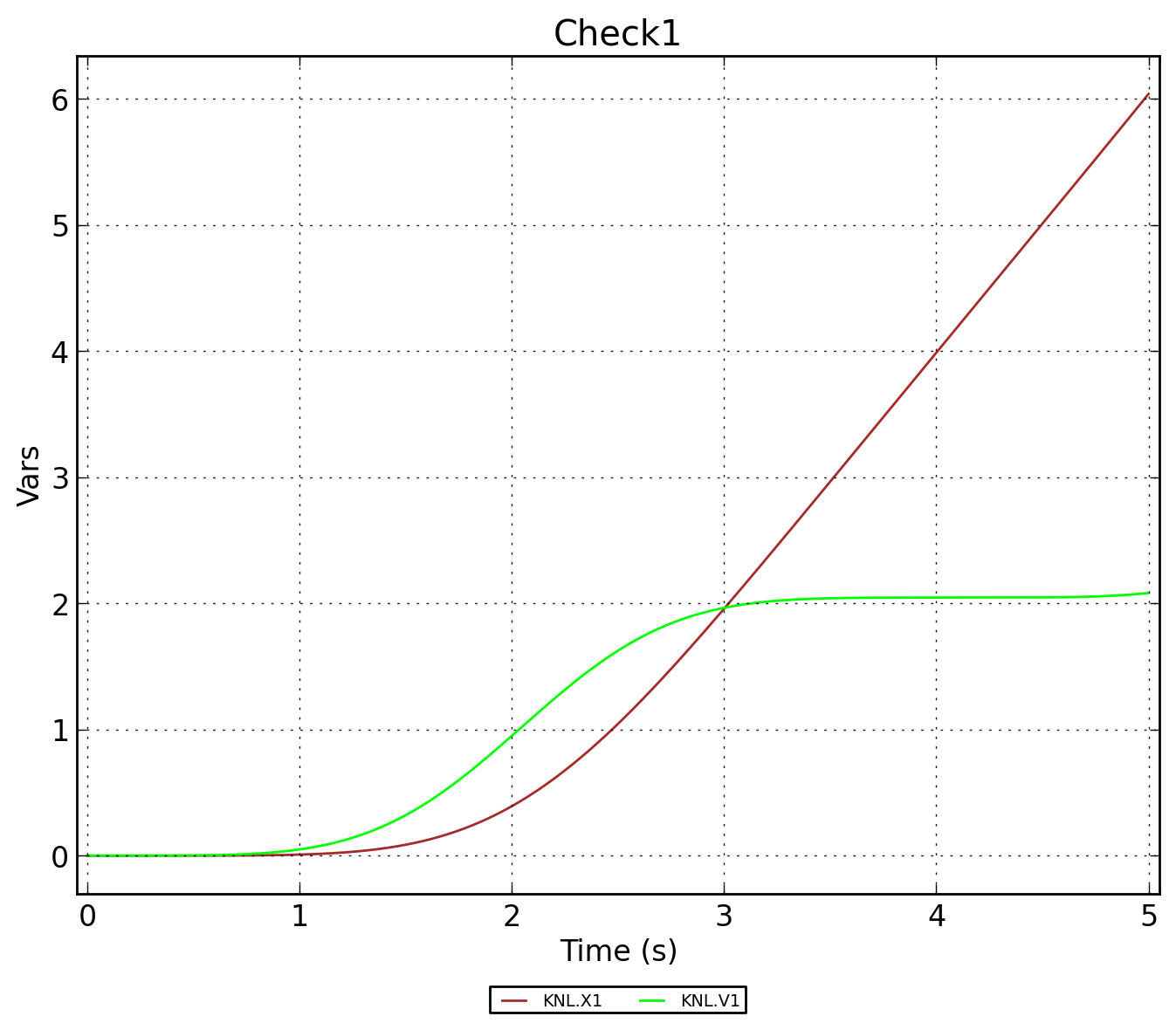

Рисунок 3 - KNL.Check1
