Модель: VN

Библиотека: Mechanics1D

Имя на уровне решателя: VN

Аннотация: Начальная скорость движения для одной степени свободы

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	1D механический порт, степень свободы, по которой задается начальная скорость

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	VN	base.real	Начальная скорость, м/с; радиан/c	1.0

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	VN
Модуль тестируемого компонента	Mechanics1D
Дата тестирования	Thu Mar 12 18:02:03 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель элемента с начальной скоростью

Модель элемента начальной скорости предназначена для анализа поведения
механического объекта (массы) при заданной стартовой скорости.
На объект задаётся начальная скорость, после чего формируется движение объекта
с учётом его инерционных свойств. Система отслеживает как положение объекта, так и его скорость,
чтобы контролировать постоянство движения.
Модель описывает динамику системы, при которой положение и скорость объекта зависят
от величины начальной скорости и свойств массы.
Состояние объекта контролируется с помощью датчиков перемещения и скорости,
что позволяет оценить корректность реакции системы на стартовую скорость и проверить, что скорость остаётся постоянной во времени.
Таким образом, модель позволяет определить, как начальная скорость влияет
на траекторию движения объекта и как сохраняется постоянная скорость при движении.

Параметры модели
VN — начальная скорость, м/с (или рад/с); VN = 1
M — масса объекта, кг; M = 1

Элементы модели
Источник начальной скорости — задаёт стартовую скорость объекта для одной степени свободы
Масса — механический объект, положение и скорость которого отслеживаются
Датчик перемещения — измеряет перемещение объекта во времени
Датчик скорости — измеряет скорость объекта, чтобы контролировать её постоянство

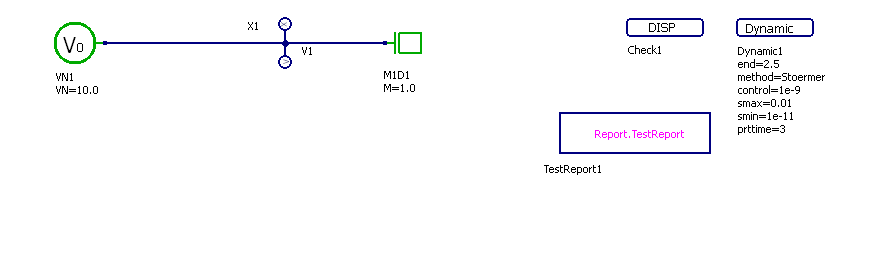

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

Рисунок 2 - VN.RUN

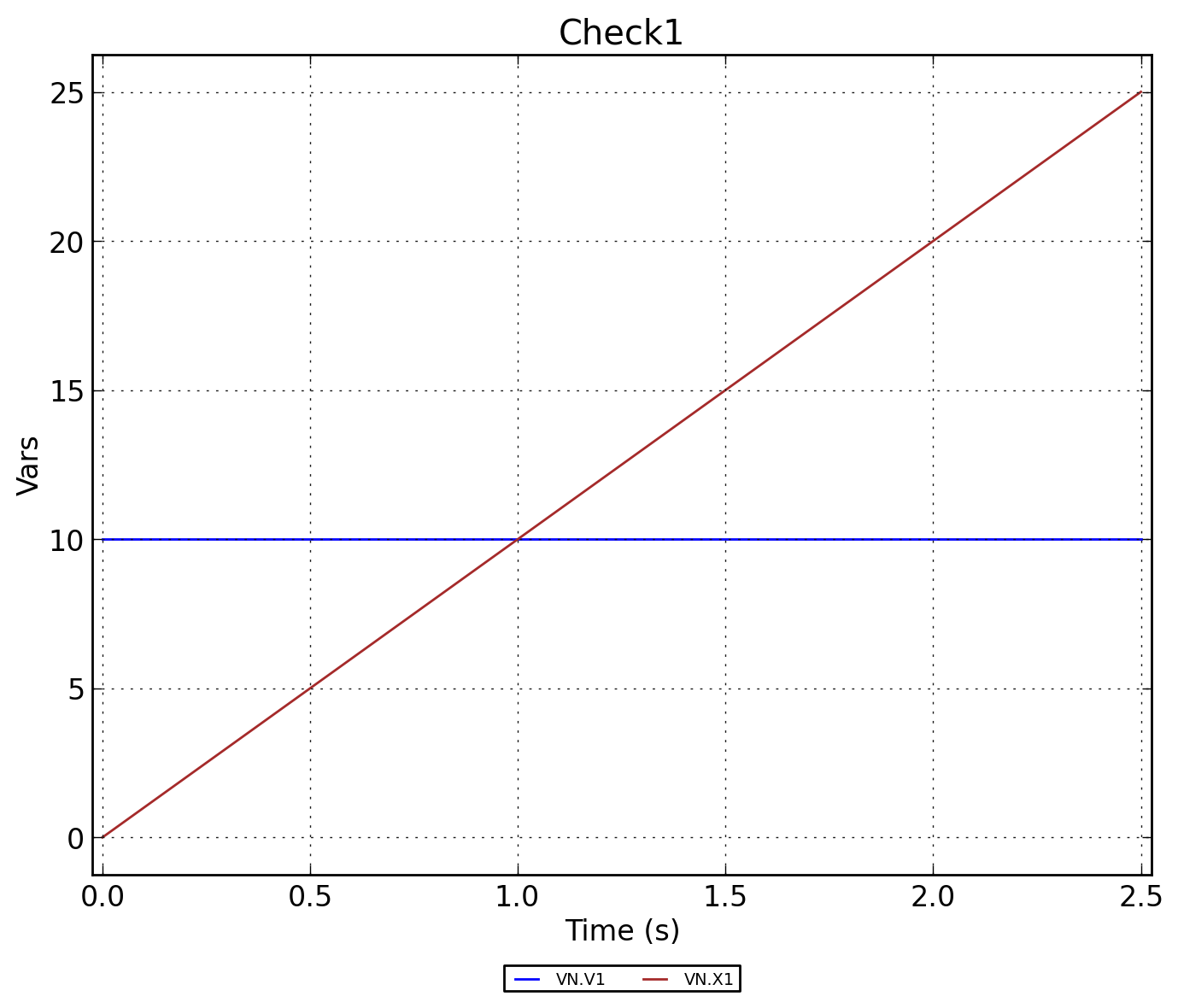

Рисунок 3 - VN.Check1
