Модель: BRK

Библиотека: Mechanics1D

Имя на уровне решателя: BRK

Аннотация: Упругая одномерная связь с хрупким разрушением

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	1D механический порт, механический порт 1
2	Port2	base.DOF1	1D механический порт, механический порт 2

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Fb	base.real	Разрушающее усилие, Н; Н·м	1.0
2	K	base.real	Коэффициент жесткости, Н/м; H·м/радиан	1.0

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	BRK
Модуль тестируемого компонента	Mechanics1D
Дата тестирования	Thu Mar 12 18:04:48 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель системы с упругой связью с хрупким разрушением

В модели рассматривается механическая система, состоящая из двух тел с массой,
соединённых между собой упругой связью с хрупким разрушением. Такая связь моделирует элемент конструкции,
который может передавать усилие между телами до тех пор, пока оно не превысит допустимое значение.
При превышении предельного усилия связь разрушается, и взаимодействие между телами прекращается.


Упругая связь с хрупким разрушением

Упругая связь с хрупким разрушением служит для задания механического соединения между двумя телами.
Пока связь не разрушена, она работает как обычная пружина и создаёт усилие,
пропорциональное относительному перемещению тел.

Когда абсолютное значение усилия или момента в элементе достигает заданного предельного значения,
связь считается разрушенной. После этого элемент больше не передаёт усилие между телами,
и тела начинают двигаться независимо друг от друга.
Таким образом, элемент позволяет моделировать разрушение механической связи
при превышении допустимой нагрузки.

Параметры элемента:
K — коэффициент жёсткости элемента
Fp — разрушающее усилие

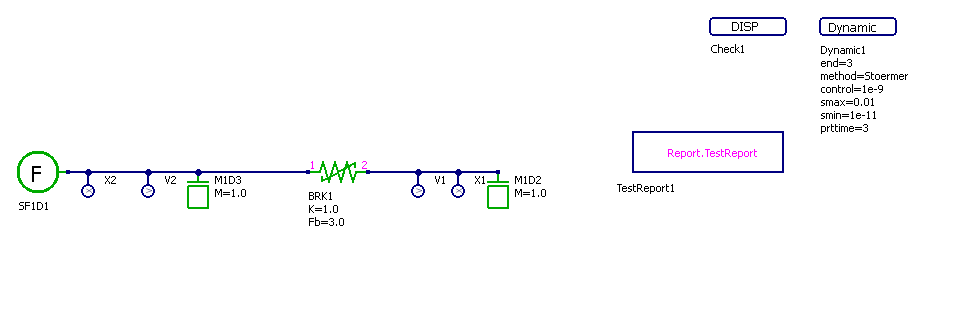

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

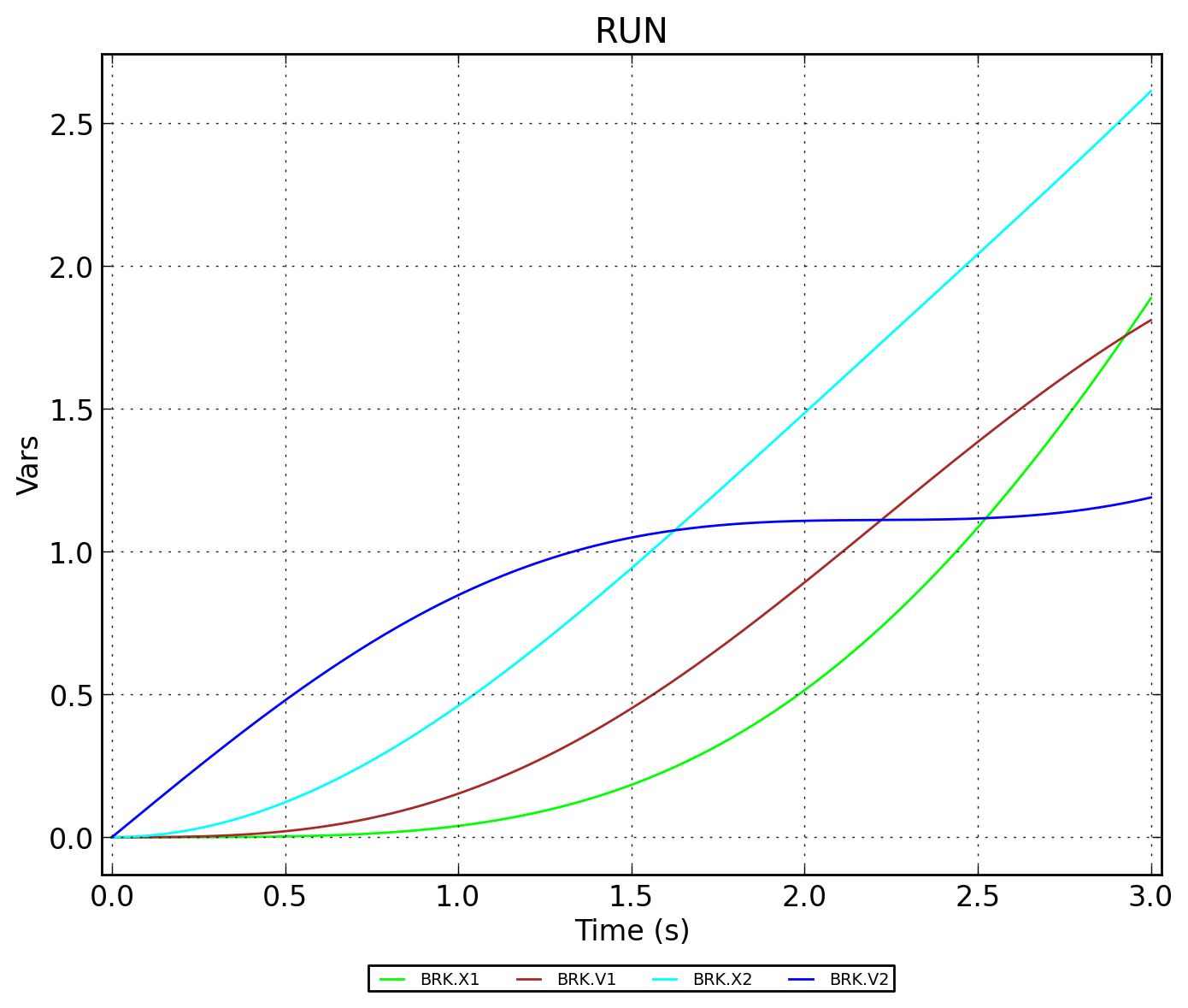

Рисунок 2 - BRK.RUN

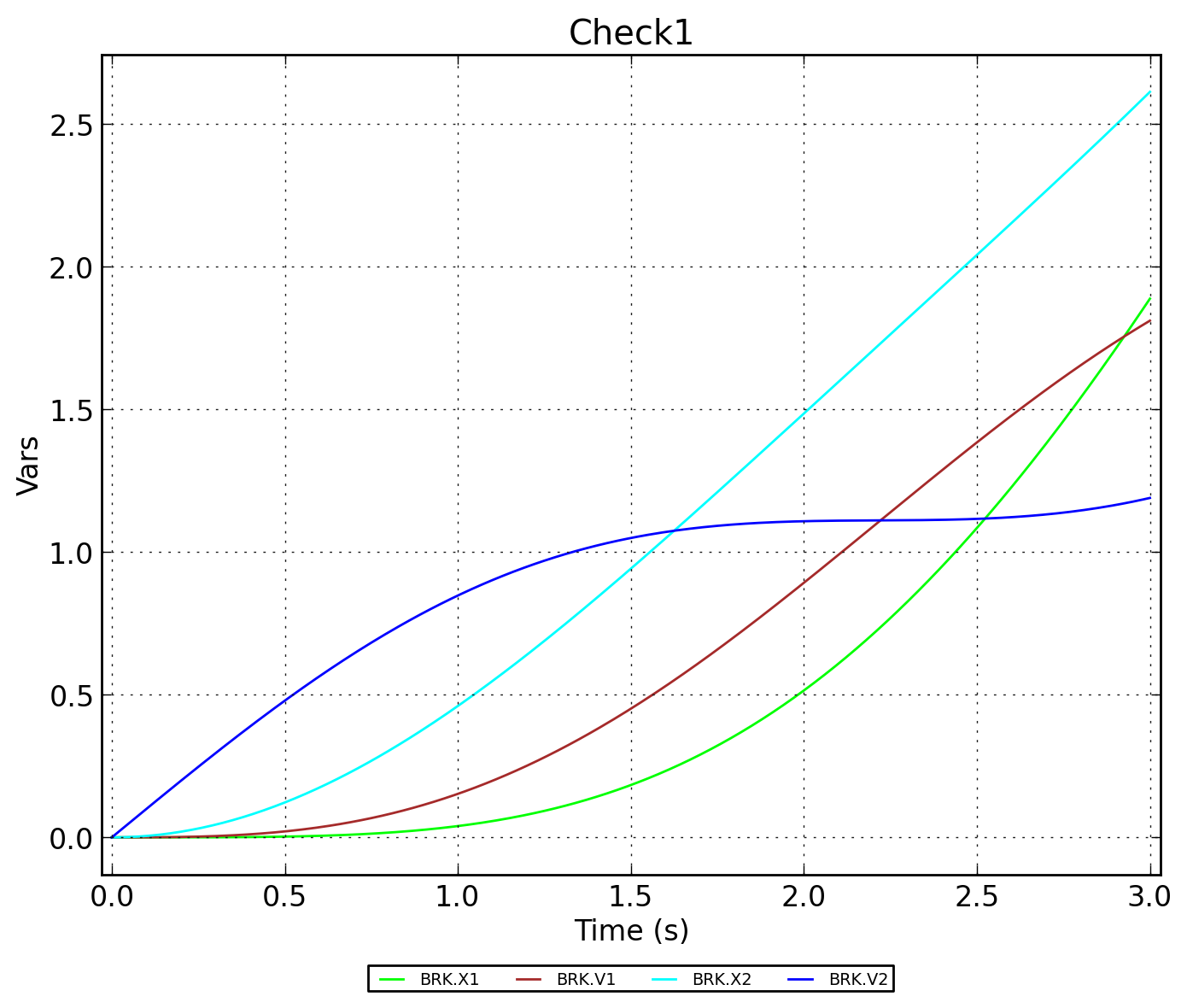

Рисунок 3 - BRK.Check1
