Модель: FSIN

Библиотека: Mechanics1D

Имя на уровне решателя: FSIN

Аннотация: Источник силы(момента), изменяющейся по синусоидальному закону

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	1D механический порт, механический порт 1 положительного значения силы
2	Port2	base.DOF1	1D механический порт, механический порт 2 отрицательного значения силы

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Fi	base.real	Начальная фаза, градусы	0.0
2	Fmax	base.real	Амплитудное значение силы(момента), Н, Н·м	1.0
3	T	base.real	Период измениения силы, с	1.0

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	FSIN
Модуль тестируемого компонента	Mechanics1D
Дата тестирования	Thu Mar 12 18:03:21 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель элемента с источником силы (момента) по синусоидальному закону

Модель элемента с источником силы (момента) предназначена для анализа поведения механического объекта (массы)
при гармоническом изменении силы или момента во времени.
На объект воздействует источник силы (момента), величина которой изменяется по синусоидальному закону, формируя движение объекта.
Модель описывает динамику системы, при которой перемещение и скорость объекта определяются амплитудой, периодом
и начальной фазой синусоидального сигнала силы. Усилие воздействует на объект непосредственно, вызывая соответствующую реакцию массы.
Состояние объекта контролируется с помощью датчиков перемещения и скорости, что позволяет оценить корректность
реакции системы на гармоническое изменение силы или момента и проследить динамику движения объекта.
Таким образом, модель позволяет определить, как синусоидально изменяющаяся сила или момент влияет на траекторию
движения объекта и изменение его скорости и положения во времени.

Параметры модели
Fi — начальная фаза синусоидального сигнала, градусы; Fi = 0.0
Fmax — амплитудное значение силы или момента, Н (или Н·м); Fmax = 1.0
T — период изменения силы, с; T = 1.0
M — масса объекта, кг; M = 0.5

Элементы модели
Источник силы (момента) — формирует синусоидально изменяющуюся силу или момент
Масса — механический объект, на который воздействует формируемая сила или момент
Датчик перемещения — измеряет перемещение объекта во времени
Датчик скорости — измеряет скорость движения объекта для контроля динамики

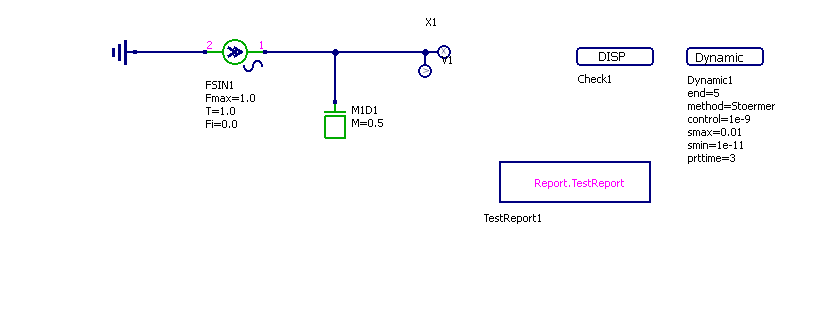

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

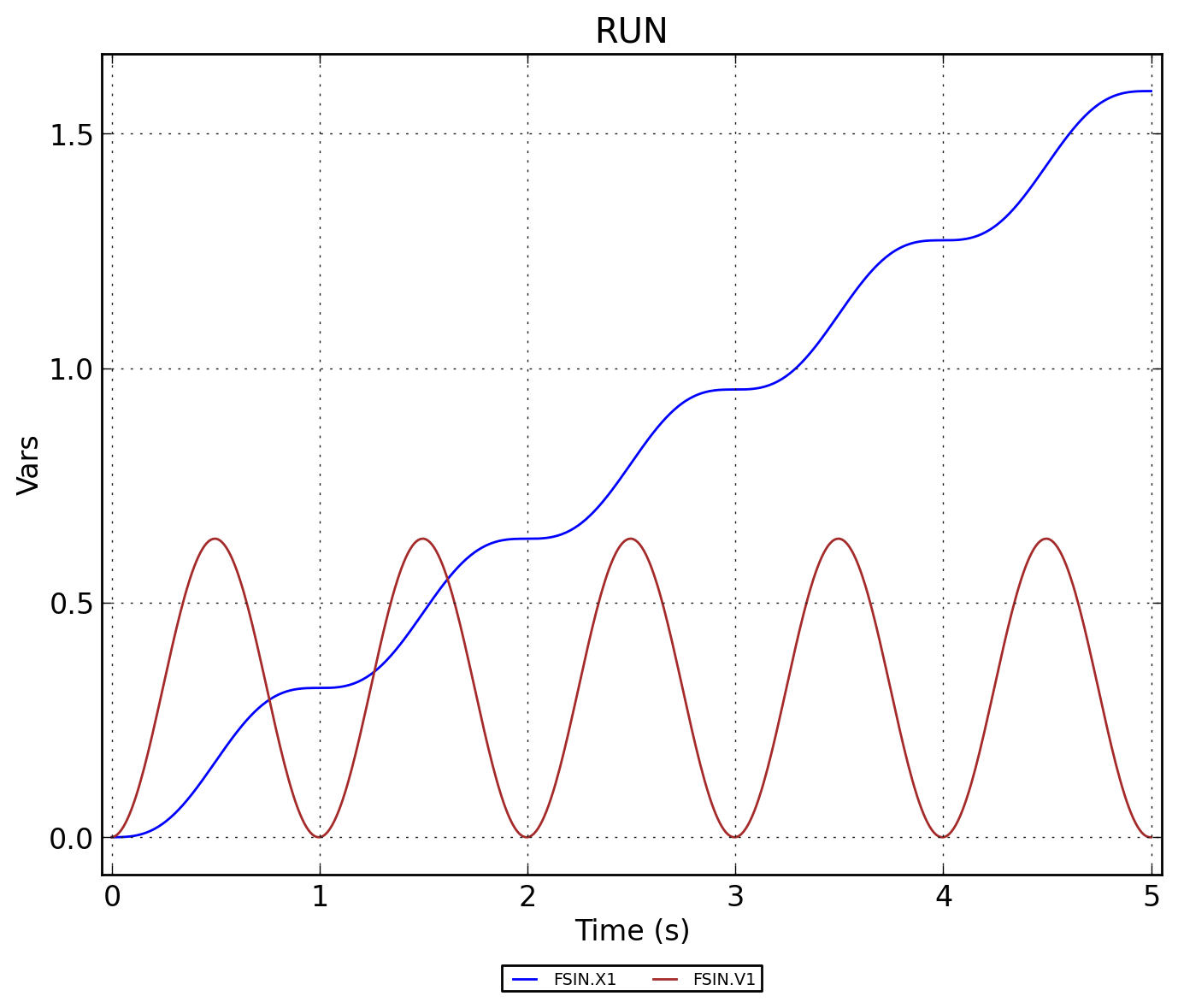

Рисунок 2 - FSIN.RUN

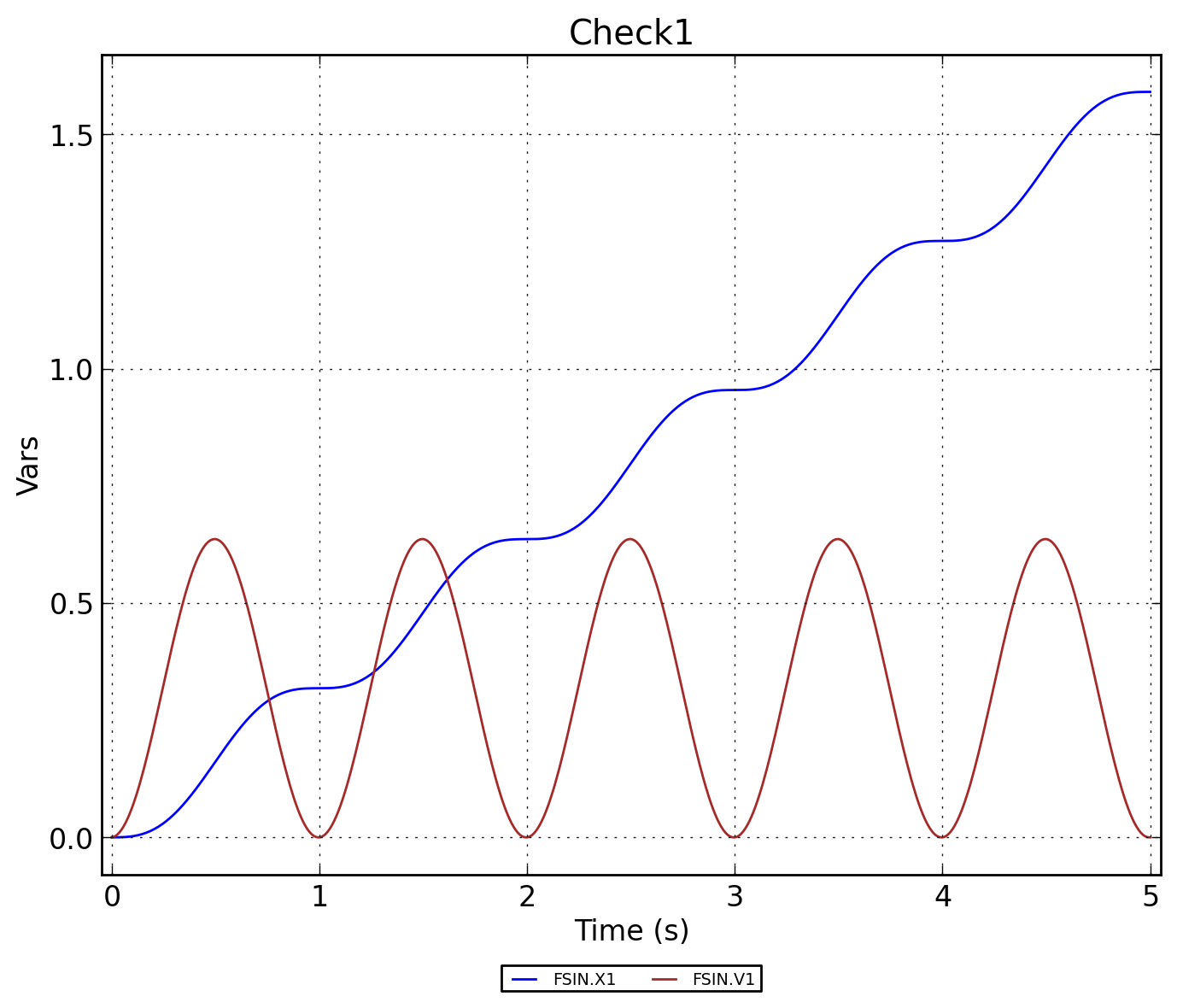

Рисунок 3 - FSIN.Check1
