Модель: SNSRX1D

Библиотека: Mechanics1D

Имя на уровне решателя: TSIG3

Аннотация: Датчик относительного перемещения

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	1D механический порт, 1-й узел (положительный)
2	Port2	base.DOF1	1D механический порт, 2-й узел (отрицательный)
3	Port3	base.DOF1	1D сигнальный порт, сигнал

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	K	base.real	Коэффициент масштабирования выходного сигнала, _	1

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	SNSRX1D
Модуль тестируемого компонента	Mechanics1D
Дата тестирования	Thu Mar 12 18:02:25 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель элемента с управляемым источником скорости и датчиком относительного перемещения

Модель предназначена для анализа работы датчика относительного перемещения, из сигнала которого определяется
скорость движения
объекта в системе с механическим объектом (массой), движение которого задаётся управляемым источником скорости.
На объект воздействует управляемый источник скорости, формирующий движение в соответствии
с внешним управляющим сигналом (в данном случае по синусоидальному закону).
В результате воздействия источника объект начинает перемещаться,
а его движение определяется величиной задаваемой скорости и инерционными свойствами массы.
Основное внимание в данной модели уделяется датчику относительного перемещения.
Датчик измеряет разность перемещений между двумя точками механической системы — подвижным объектом и опорной точкой.
Полученный сигнал перемещения используется для определения скорости движения,
которая вычисляется как изменение перемещения во времени.
Таким образом, датчик позволяет не только контролировать относительное положение элементов системы,
но и получать информацию о скорости движения объекта, анализируя динамику изменения перемещения.
Модель позволяет проверить корректность работы датчика, измеряющего относительное перемещение,
а также убедиться, что на основе его сигнала можно определить
скорость движения объекта при воздействии управляемого источника скорости.

Параметры модели
C — постоянная составляющая скорости, м/с;
C = 0.0
K — коэффициент пропорциональности управляющего сигнала, м/с;
K = 1.0
Mu — внутренняя вязкость источника, Н·с/м;
Mu = 1.0·10⁻9
M — масса объекта, кг;
M = 0.5
K — коэффициент масштабирования выходного сигнала датчика,;
K = 1

Элементы модели
Управляемый источник скорости — формирует скорость движения объекта в соответствии
с управляющим сигналом
Масса — механический объект, движение которого формируется источником скорости
Датчик относительного перемещения — измеряет разность перемещений между объектом и опорной точкой системы;
по изменению этого сигнала во времени определяется скорость движения объекта

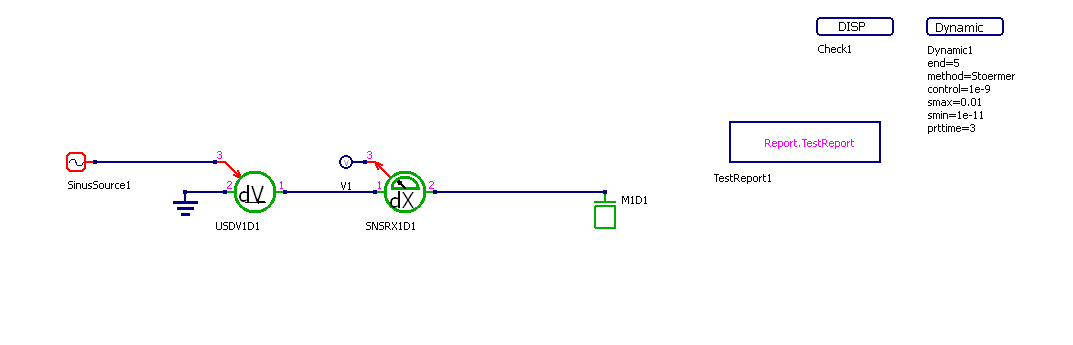

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

Рисунок 2 - SNSRX1D.RUN

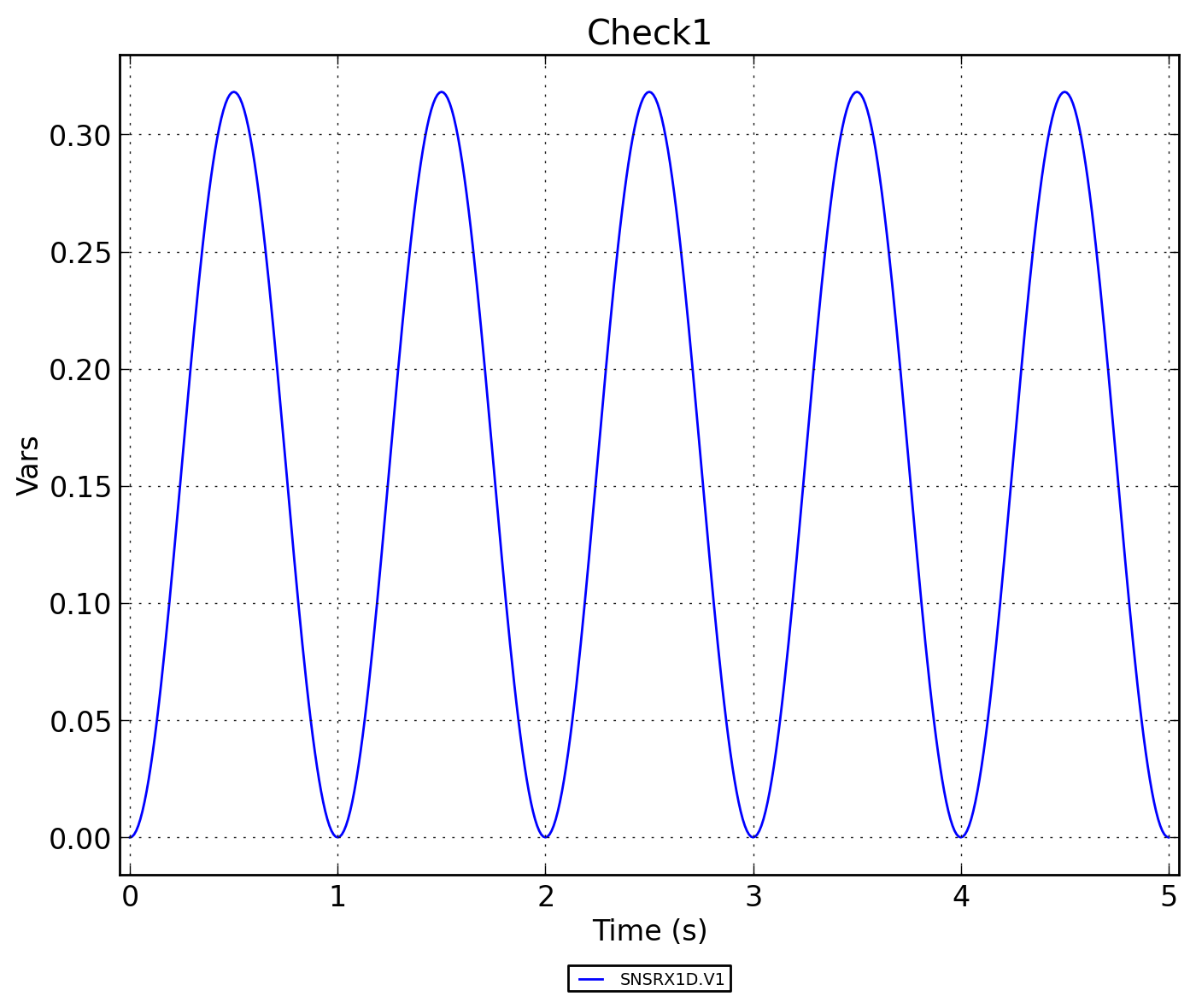

Рисунок 3 - SNSRX1D.Check1
