Модель: SSIN

Библиотека: Mechanics1D

Имя на уровне решателя: SSIN0

Аннотация: Источник разности перемещений, изменяющейся по синусоидальному закону

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	1D механический порт, узел1
2	Port2	base.DOF1	1D механический порт, узел2

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	A	base.real	Амплитудное значение разницы перемещений, м; радианы	1.0
2	Fi	base.real	Начальная фаза, градусы	0.0
3	K	base.real	Коэффициент пропорциональности между отклонением разности перемещений от заданной и усилием, генерируемым элементом, Н/м;H·м/радиан	1e6
4	T	base.real	Период изменения разницы перемещений, с	1.0

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	SSIN
Модуль тестируемого компонента	Mechanics1D
Дата тестирования	Thu Mar 12 18:01:11 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель элемента с источником разности перемещений (синусоидальное воздействие)

Модель элемента с источником разности перемещений предназначена для анализа
поведения механического объекта (массы) при гармоническом кинематическом воздействии.
На массу воздействует источник разности перемещений, изменяющийся по синусоидальному закону,
в результате чего формируется движение объекта.

Модель описывает динамическое поведение системы, при котором перемещение
и скорость объекта определяются формой и параметрами синусоидального закона изменения
разности перемещений, а также инерционными свойствами массы.
Состояние объекта контролируется с помощью датчиков перемещения и скорости,
что позволяет оценить корректность выполнения движения и соответствие реакции системы заданному входному воздействию.
Таким образом, модель позволяет определить, как синусоидально изменяющаяся разность перемещений влияет
на движение объекта, а также проследить изменения его положения и скорости во времени.

Параметры модели
A — амплитудное значение разности перемещений, м (или рад); A = 1.0
Fi — начальная фаза синусоидального сигнала, градусы; Fi = 0.0
K — коэффициент пропорциональности между отклонением разности перемещений от заданной и усилием,
генерируемым элементом, Н/м (или Н/рад); K = 1
T — период изменения разности перемещений, с
M — масса объекта, кг; M = 0.5

Элементы модели
Источник разности перемещений — формирует синусоидально изменяющуюся разность перемещений
Элемент разности перемещений — преобразует отклонение разности перемещений в усилие в соответствии с коэффициентом K
Масса — механический объект, на который действует формируемое усилие
Датчик перемещения — измеряет перемещение объекта во времени
Датчик скорости — измеряет скорость движения объекта для контроля динамики

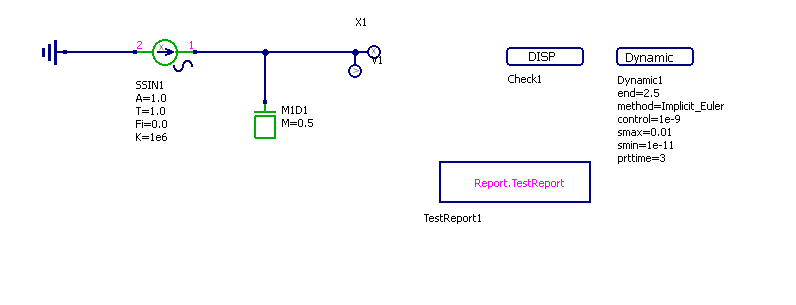

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

Рисунок 2 - SSIN.RUN

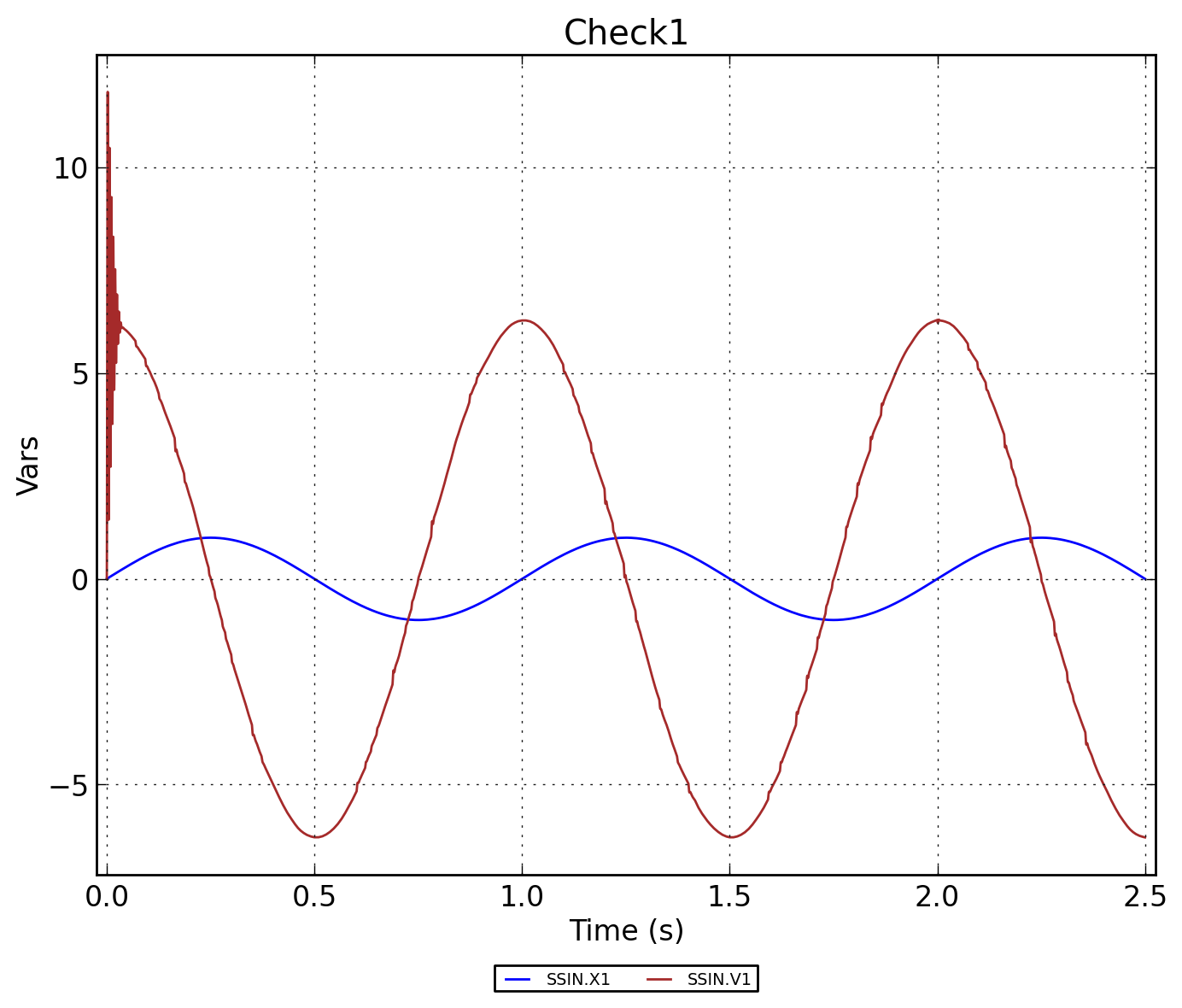

Рисунок 3 - SSIN.Check1
