Модель: SNSRA1D

Библиотека: Mechanics1D

Имя на уровне решателя: TSIG4

Аннотация: Датчик относительного ускорения

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	1D механический порт, 1-й узел (положительный)
2	Port2	base.DOF1	1D механический порт, 2-й узел (отрицательный)
3	Port3	base.DOF1	1D сигнальный порт, сигнал

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	K	base.real	Коэффициент масштабирования выходного сигнала, _	1

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	SNSRA1D
Модуль тестируемого компонента	Mechanics1D
Дата тестирования	Thu Mar 12 18:00:01 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель элемента с управляемым источником ускорения и датчиком относительного ускорения

Модель предназначена для анализа работы датчика относительного ускорения в системе с механическим объектом (массой),
движение которого формируется управляемым источником ускорения.
На объект воздействует управляемый источник ускорения, формирующий ускорение в соответствии с внешним управляющим сигналом
(в данном случае по синусоидальному закону). Под действием ускорения изменяются скорость и перемещение объекта.
Основное внимание в модели уделяется датчику относительного ускорения.
Датчик измеряет разность ускорений между элементами системы и формирует выходной сигнал,
пропорциональный измеряемому ускорению с учётом коэффициента масштабирования.
Сигнал датчика позволяет анализировать динамику движения объекта.
На его основе можно получить не только ускорение, но также определить скорость
и перемещение объекта, выполняя интегрирование сигнала во времени.
Таким образом, датчик относительного ускорения позволяет контролировать основные
параметры движения системы: ускорение, скорость и перемещение.

Параметры модели
C — коэффициент смещения сигнала источника ускорения,;
C = 0.0
M — коэффициент пропорциональности управляющего сигнала, кг (или кг·м);
M — масса объекта, кг;
M = 0.5
K — коэффициент масштабирования выходного сигнала датчика;
K = 1

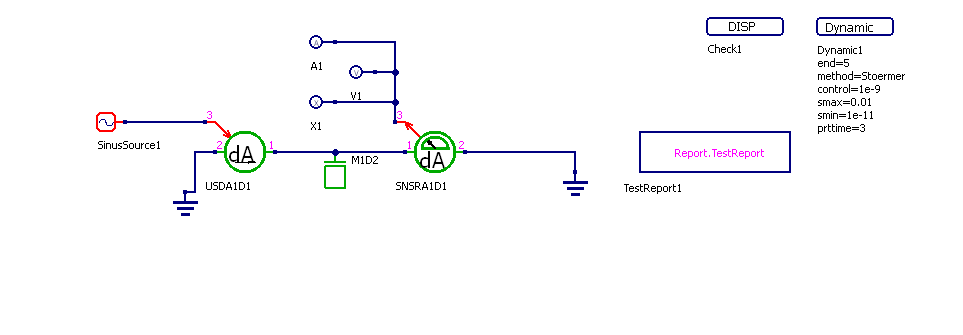

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

Рисунок 2 - SNSRA1D.RUN

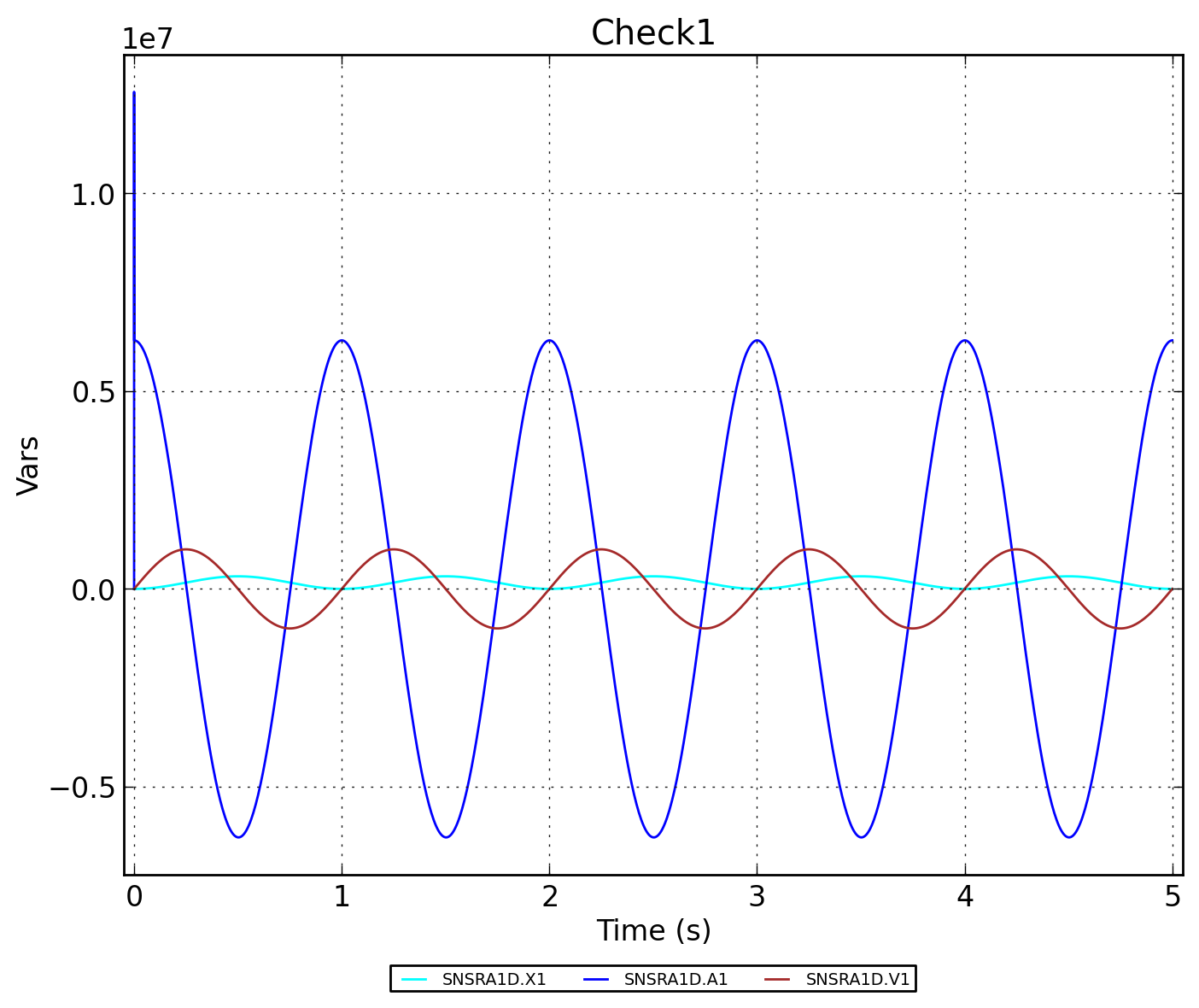

Рисунок 3 - SNSRA1D.Check1
