Модель: K

Библиотека: Mechanics1D

Имя на уровне решателя: K

Аннотация: Упругая связь

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	1D механический порт 1
2	Port2	base.DOF1	1D механический порт 2

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	K	base.real	Коэффициент упругости, H/м; H·м/радиан	1.0

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	K
Модуль тестируемого компонента	Mechanics1D
Дата тестирования	Thu Mar 12 18:02:48 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель системы с упругой связью, демпфером и инерционным элементом

В модели рассматривается механическая система, состоящая из упругого элемента,
вязкого демпфера и инерционного объекта (массы).
 Начальное движение системы задаётся с помощью начального перемещения,
после чего элементы системы определяют дальнейшее поведение объекта.

Упругая связь (пружина)

Упругая связь моделирует действие пружины в механической системе. Она создаёт
восстанавливающее усилие, которое стремится вернуть объект в положение равновесия.
Это усилие пропорционально величине отклонения объекта от исходного положения.
Чем больше перемещение объекта, тем больше сила, создаваемая пружиной.
Таким образом, упругая связь определяет жёсткость системы и влияет на характер колебаний механического объекта.
Параметр элемента:
K — коэффициент упругости, Н/м (или Н·м/радиан);
K = 1.0

Начальное перемещение
Для запуска движения системы задаётся начальное перемещение объекта для одной степени свободы.
Это начальное отклонение выводит систему из состояния равновесия и вызывает колебательное движение.
Параметр:
S0 — начальное смещение, м (или радианы);
S0 = 1.0

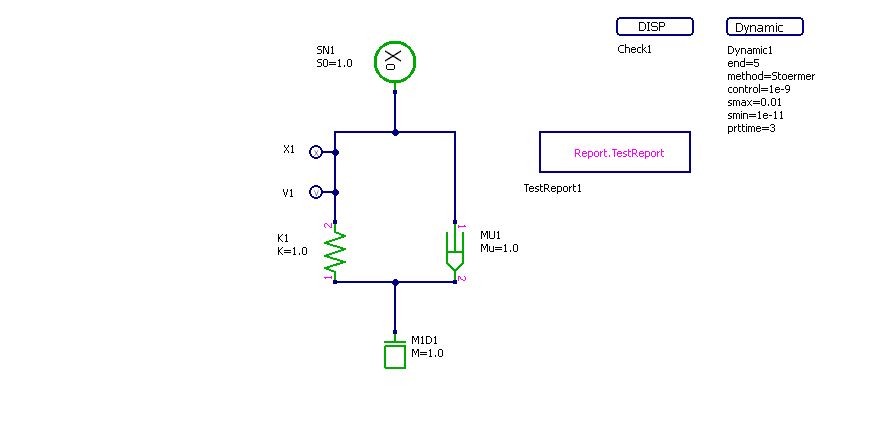

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

Рисунок 2 - K.RUN

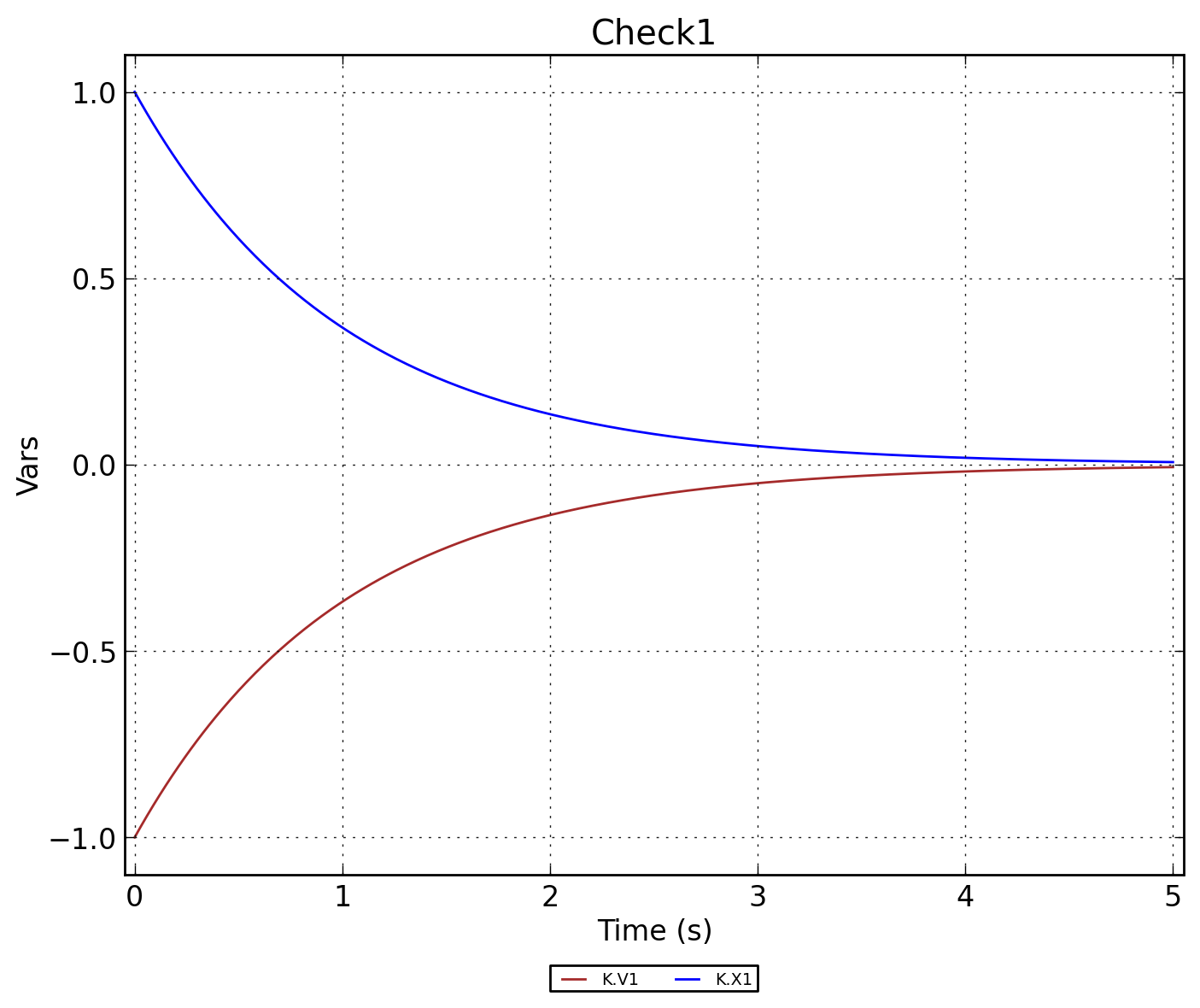

Рисунок 3 - K.Check1
