Модель: SV1D

Библиотека: Mechanics1D

Имя на уровне решателя: SVO

Аннотация: Идеальный/неидеальный источник постоянной скорости

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	1D механический порт, положительный узел

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Mu	base.real	Внутренняя вязкость источника, Н·c/м; Н·c/радиан	1.0e-6
2	V	base.real	Значение скорости, м/с	1.0

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	SV1D
Модуль тестируемого компонента	Mechanics1D
Дата тестирования	Thu Mar 12 17:59:39 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель элемента скорости

Модель элемента скорости предназначена для проверки работоспособности элемента скорости
и анализа его взаимодействия с механическим объектом (массой).
На объект подаётся сигнал скорости, в результате чего формируется его движение с учётом
заданных параметров скорости, массы и внутреннего сопротивления.
Динамическое состояние объекта контролируется с помощью датчиков скорости и перемещения,
что позволяет оценить корректность работы элемента скорости и поведение системы во времени.

Параметры модели
V — заданное значение скорости, м/с
Mu — внутренняя вязкость источника, характеризующая сопротивление движению
M — масса объекта, кг

Элементы модели
Источник скорости — формирует сигнал скорости с заданным значением V и внутренней вязкостью Mu
Масса — механический объект с массой M = 1 кг, реагирующий на приложенную скорость
Датчик скорости — измеряет текущее значение скорости объекта
Датчик перемещения — измеряет перемещение объекта во времени

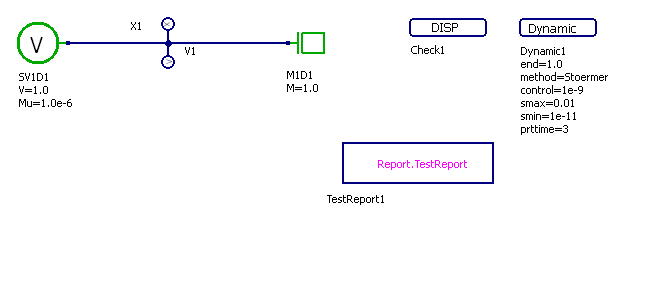

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

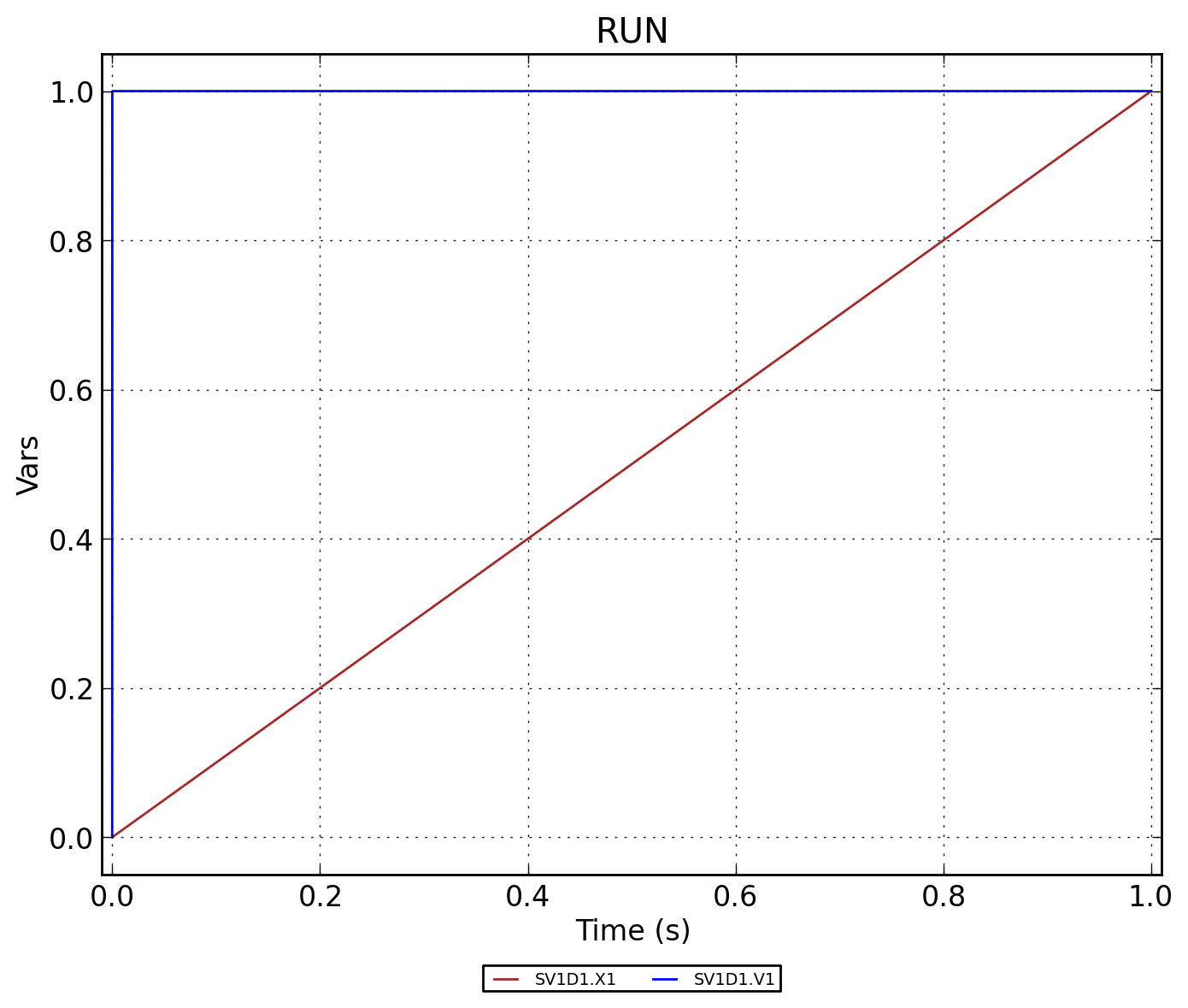

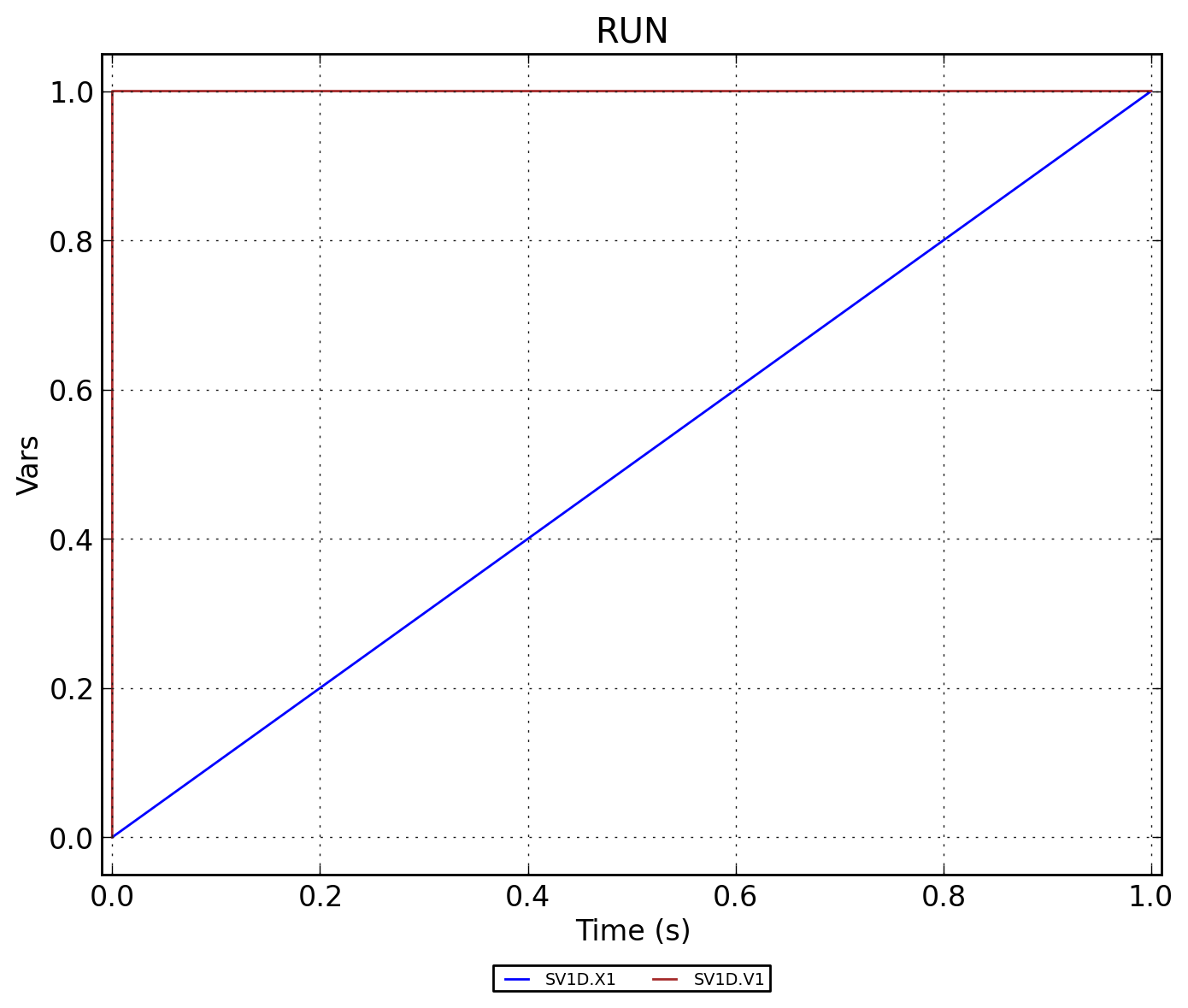

Рисунок 2 - SV1D.RUN

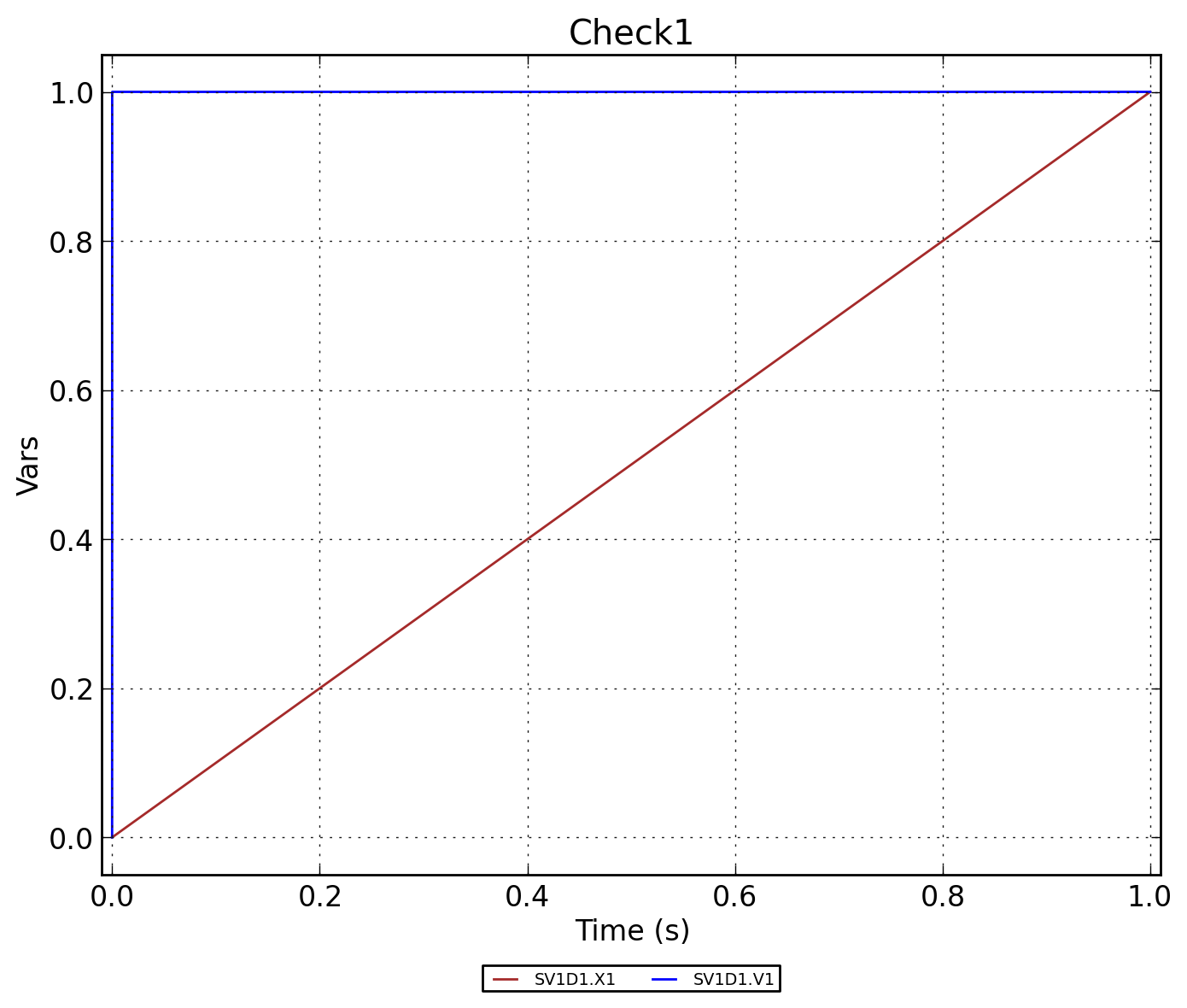

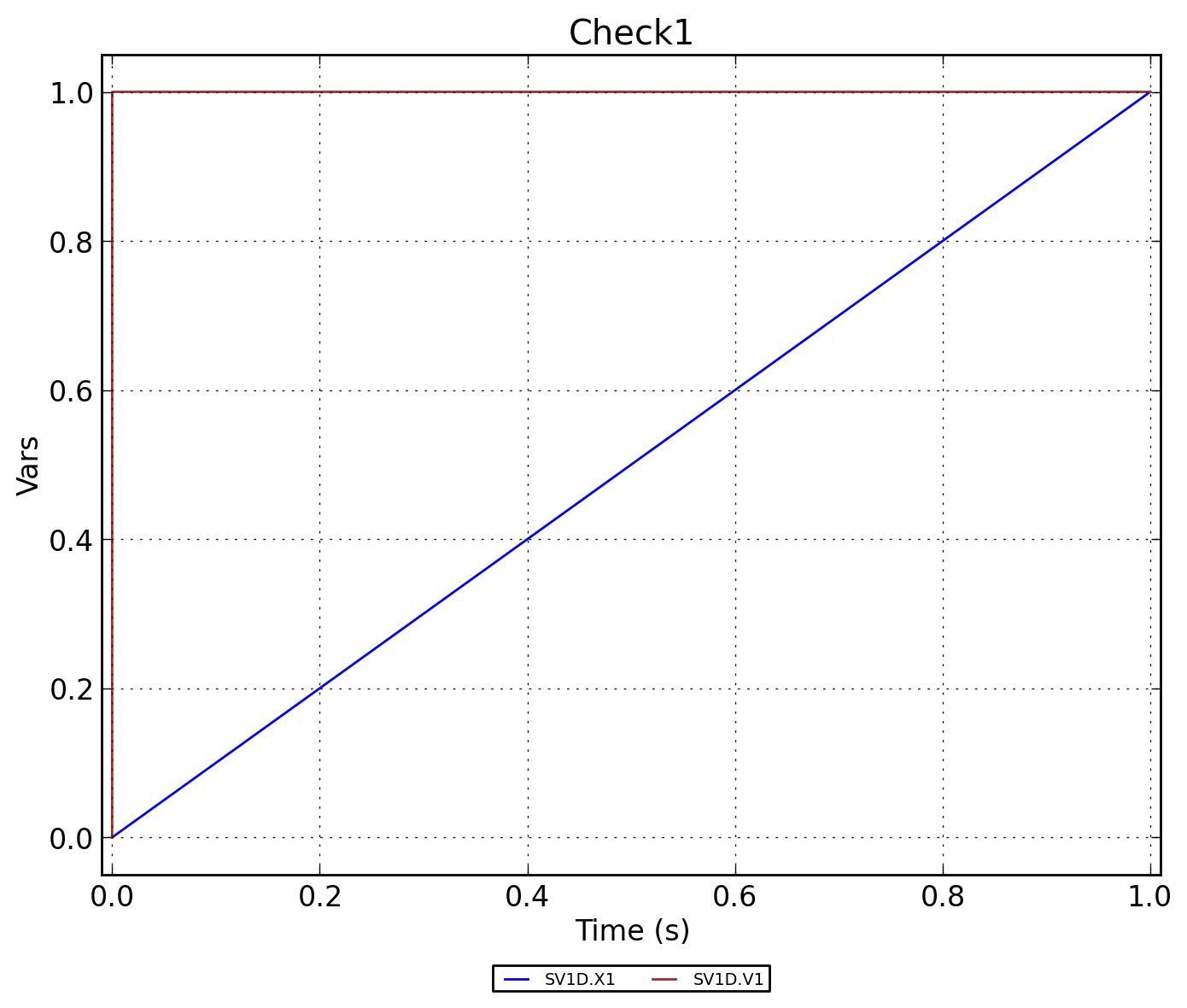

Рисунок 3 - SV1D.Check1
