Модель: FG

Библиотека: Mechanics1D

Имя на уровне решателя: FG

Аннотация: Источник постоянного усилия, моделирующий действие силы тяжести

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Node1	base.DOF1	Механический порт приложения силы тяжести

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	M	base.real	Масса, кг	1.0

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	FG
Модуль тестируемого компонента	Mechanics1D
Дата тестирования	Thu Mar 12 18:00:37 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель элемента постоянного усилия (симуляция силы тяжести)

Модель элемента постоянного усилия предназначена для проверки работоспособности элемента,
формирующего постоянное силовое воздействие, и анализа его влияния на механический объект (массу).
На объект подаётся постоянное усилие, имитирующее действие силы тяжести, в результате чего
формируется движение объекта с учётом коэффициента пропорциональности между массой объекта и создаваемым ускорением.
Модель описывает динамическое поведение системы, при котором изменение скорости
и перемещения объекта определяется величиной постоянного усилия и инерционными свойствами системы.
Состояние объекта контролируется с помощью датчиков скорости и перемещения,
что позволяет оценить корректность работы элемента постоянного усилия и реакцию объекта на входное воздействие.
Таким образом, модель позволяет определить, как постоянное усилие преобразуется в ускорение и движение объекта,
а также как изменяются его скорость и положение во времени.

Параметры модели
M — масса объекта, кг; M = 1
Постоянное усилие определяется массой и ускорением свободного падения

Элементы модели
Источник постоянного усилия — формирует постоянное усилие, моделирующее силу тяжести
Масса — механический объект, на который действует создаваемое усилие
Датчик скорости — измеряет скорость движения объекта
Датчик перемещения — измеряет перемещение объекта во времени

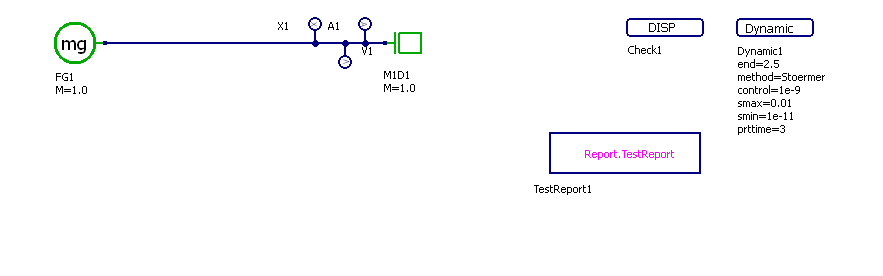

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

Рисунок 2 - FG.RUN

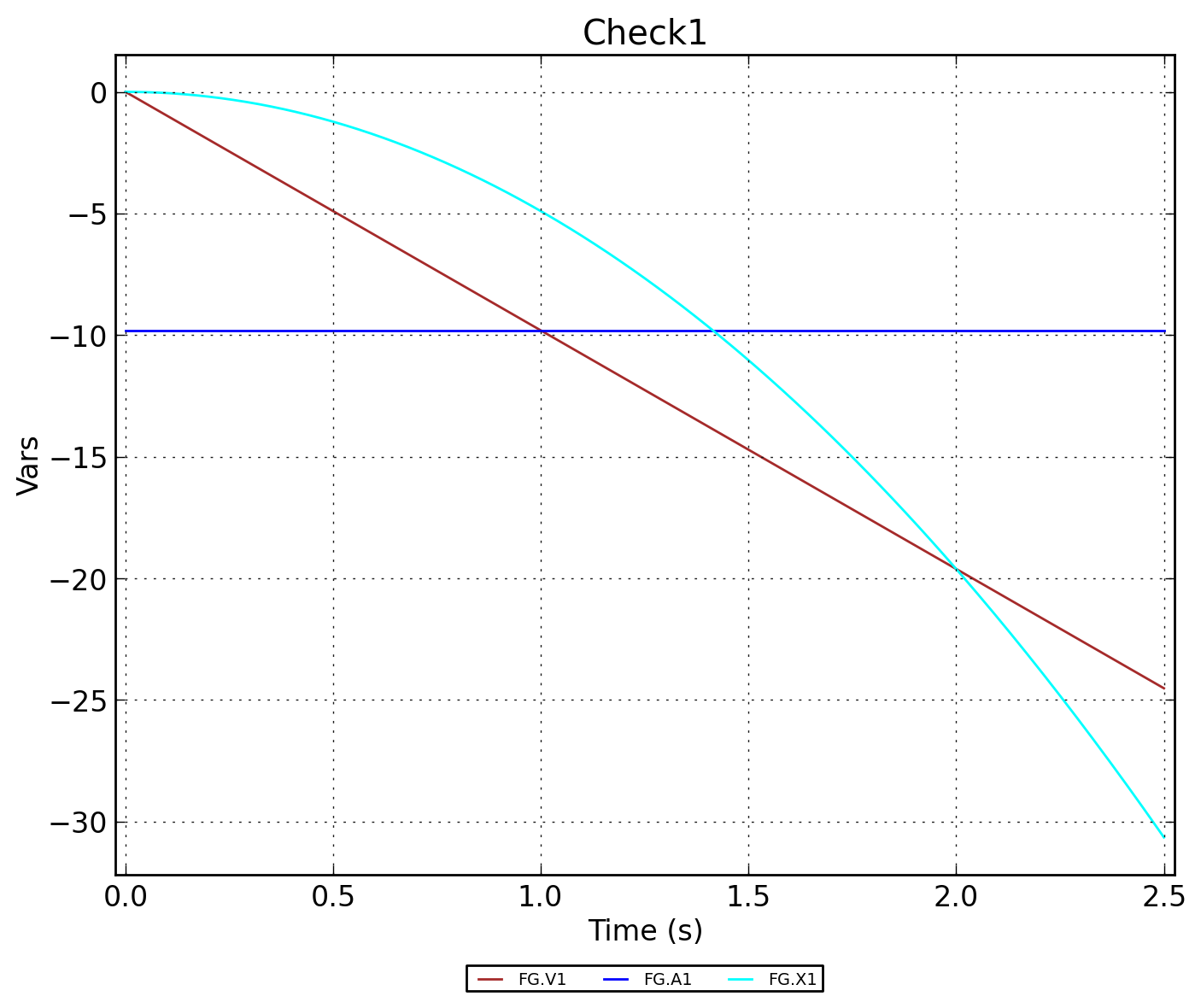

Рисунок 3 - FG.Check1
