Модель: SF1D

Библиотека: Mechanics1D

Имя на уровне решателя: SFO

Аннотация: Источник силы/момента постоянной величины

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	1D механический порт, узел1

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	FC	base.real	Значение силы/момента постоянной величины, Н; H·м	1.0

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	SF1D
Модуль тестируемого компонента	Mechanics1D
Дата тестирования	Thu Mar 12 18:02:59 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель элемента силы

Модель элемента силы предназначена для проверки работоспособности элемента силы
и анализа его воздействия на механический объект (массу).
На объект подаётся постоянный сигнал силы (или момента), в результате чего формируется
движение объекта с учётом его массы и инерционных свойств.
Модель описывает динамическое поведение системы, при котором изменение скорости
и перемещения объекта определяется величиной приложенной силы.
Состояние объекта отслеживается с помощью датчиков скорости и перемещения, что позволяет
контролировать корректность работы элемента силы и реакцию объекта на внешнее воздействие.
Таким образом, модель позволяет определить, как постоянная сила преобразуется в движение объекта
и как изменяются его скорость и положение во времени.

Параметры модели
FC — значение силы (или момента), Н (Н·м); постоянная величина, FC = 1
M — масса объекта, кг

Элементы модели
Источник силы — формирует постоянное силовое (или моментное) воздействие величиной FC
Масса — механический объект, на который действует сила
Датчик скорости — измеряет скорость движения объекта
Датчик перемещения — измеряет перемещение объекта во времени

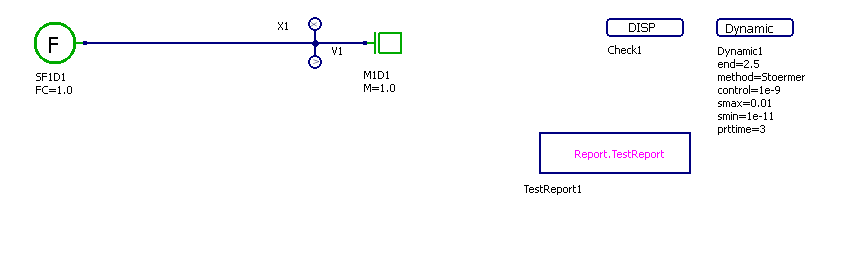

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

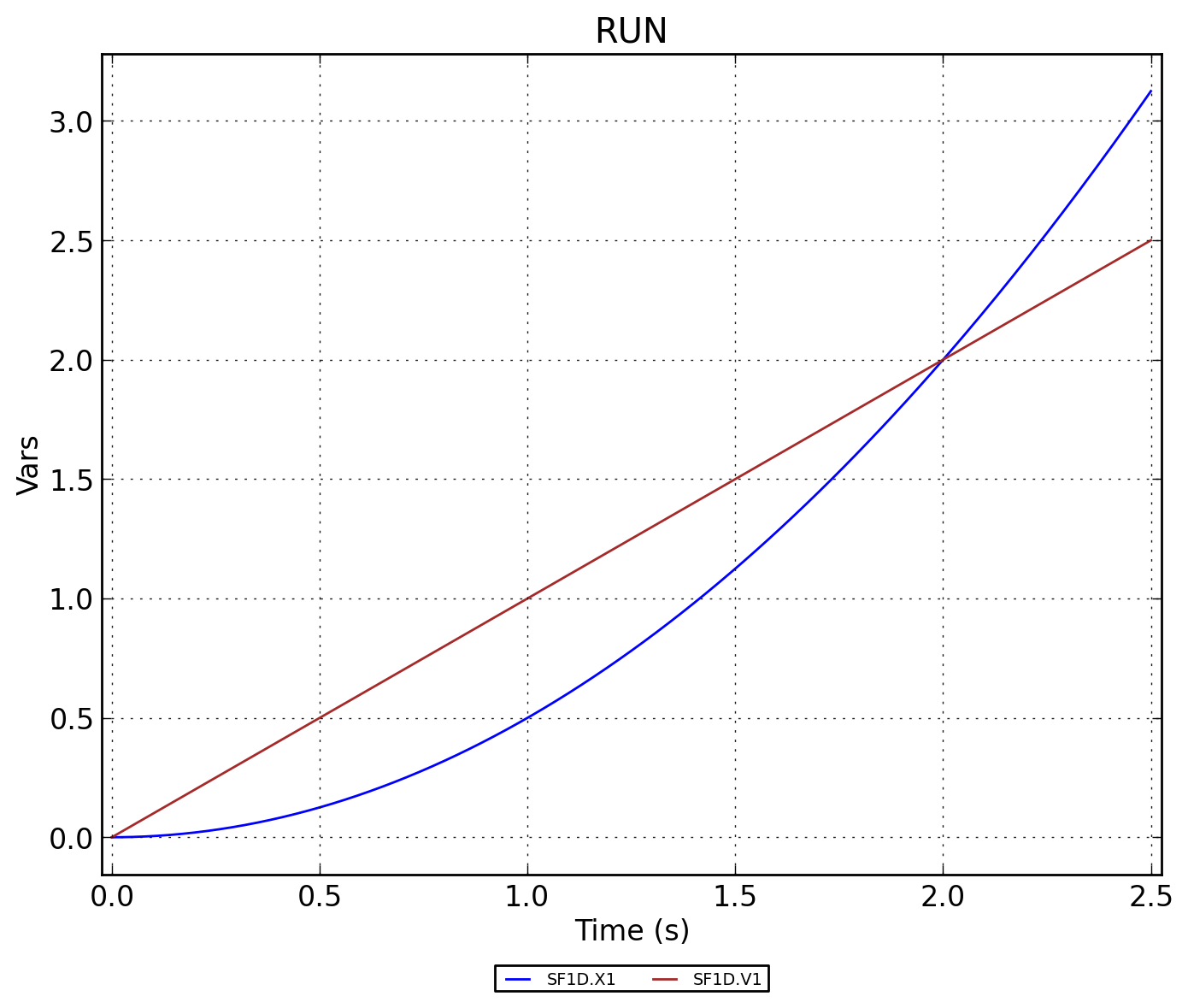

Рисунок 2 - SF1D.RUN

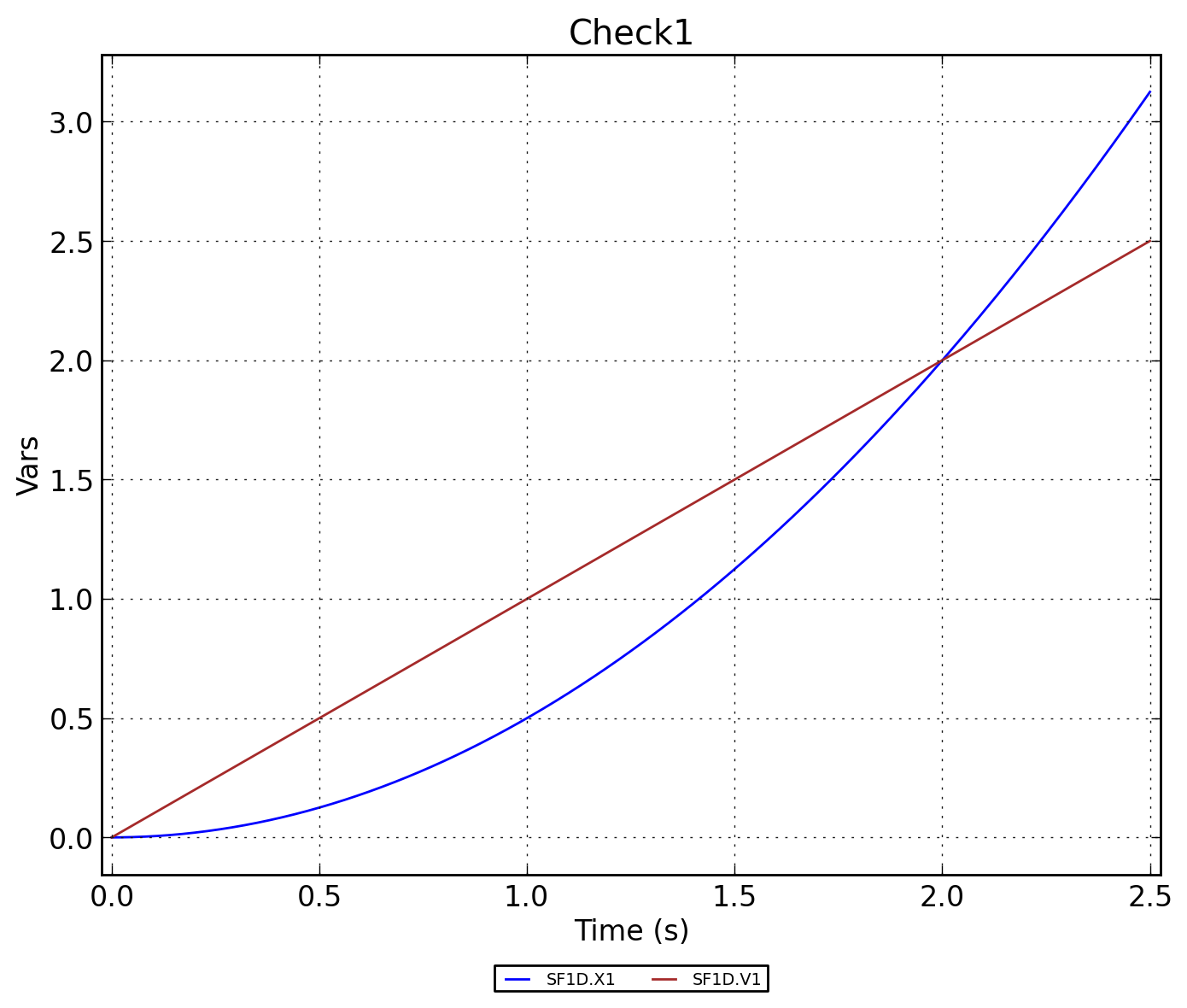

Рисунок 3 - SF1D.Check1
