Объект: PT001F

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT001F

Аннотация: Фильтр

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Термопневматический порт, вход в элемент
2	Port2	base.ThermalFluid2	Термопневматический порт, выход из элемента

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	D	base.real	Гидравлический диаметр подводящего/отводящего трубопровода, м	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	base.real	Длина элемента, м	0.1
4	MDT1	base.real	Коэффициент расхода в прямом направлении, -	0.72
5	MDT2	base.real	Коэффициент расхода в обратном направлении, -	0.72
6	P0	base.real	Начальное давление, Па	101325
7	T0	base.real	Начальная температура, K	293.15
8	V1	base.real	Объем 1-й полости фильтра, м³	0.1
9	V2	base.real	Объем 2-й полости фильтра, м³	0.1
10	eps	base.real	Абсолютная шероховатость, м	0.000045

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	PT001F
Модуль тестируемого компонента	PneumaticsThermo
Дата тестирования	Tue Mar 10 00:24:51 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект PT001F - Фильтр

Тест: Проверка значения массового расхода при перепаде давления от 0 до 2000Па.

Фильтр, PT001F

D=0.01 - Гидравлический диаметр подводящего/отводящего трубопровода, м
MDT1=0.72 - Коэффициент расхода в прямом направлении, -
MDT2=0.72 - Коэффициент расхода в обратном направлении, -
L=0.001 - Длина элемента, м
eps=0.0 - Абсолютная шероховатость, м
V1=0.1 - Объем 1-й полости фильтра, м³
V2=0.1 - Объем 2-й полости фильтра, м³
P0=101300 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=DryAir, чистый воздух - Имя объекта свойств среды, -

Результат:
Qm =  0.00396 кг/с

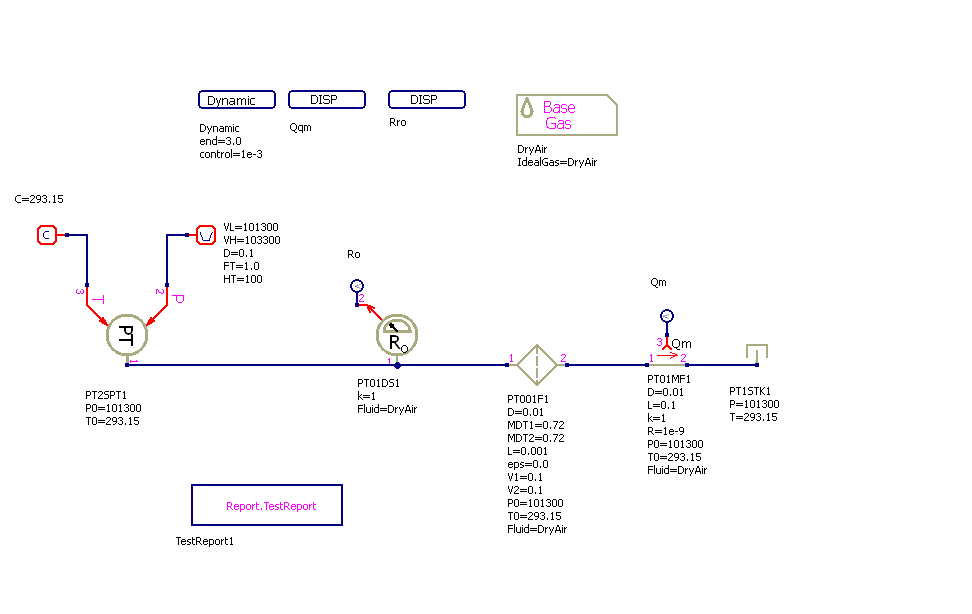

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

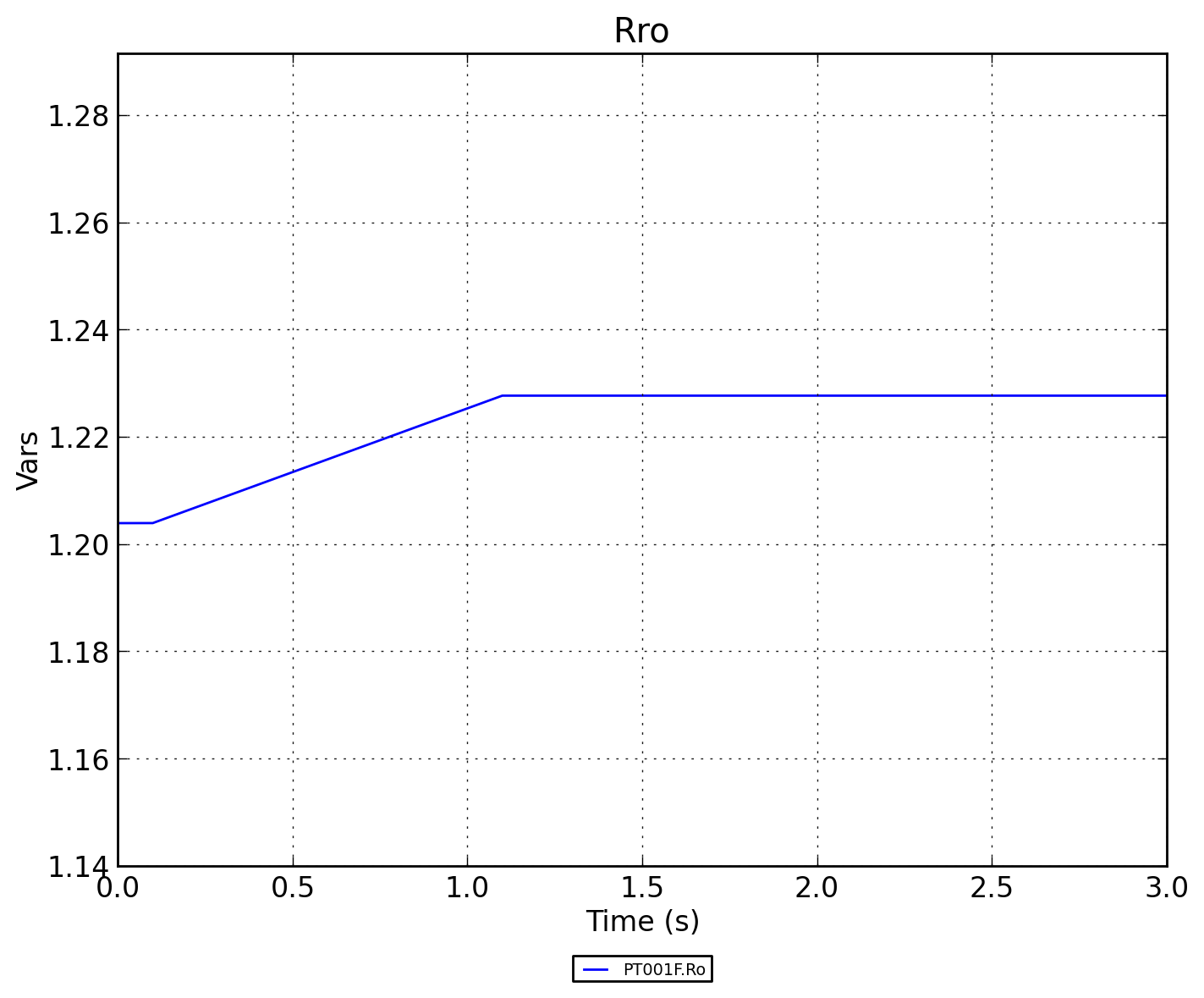

Рисунок 2 - PT001F.Rro

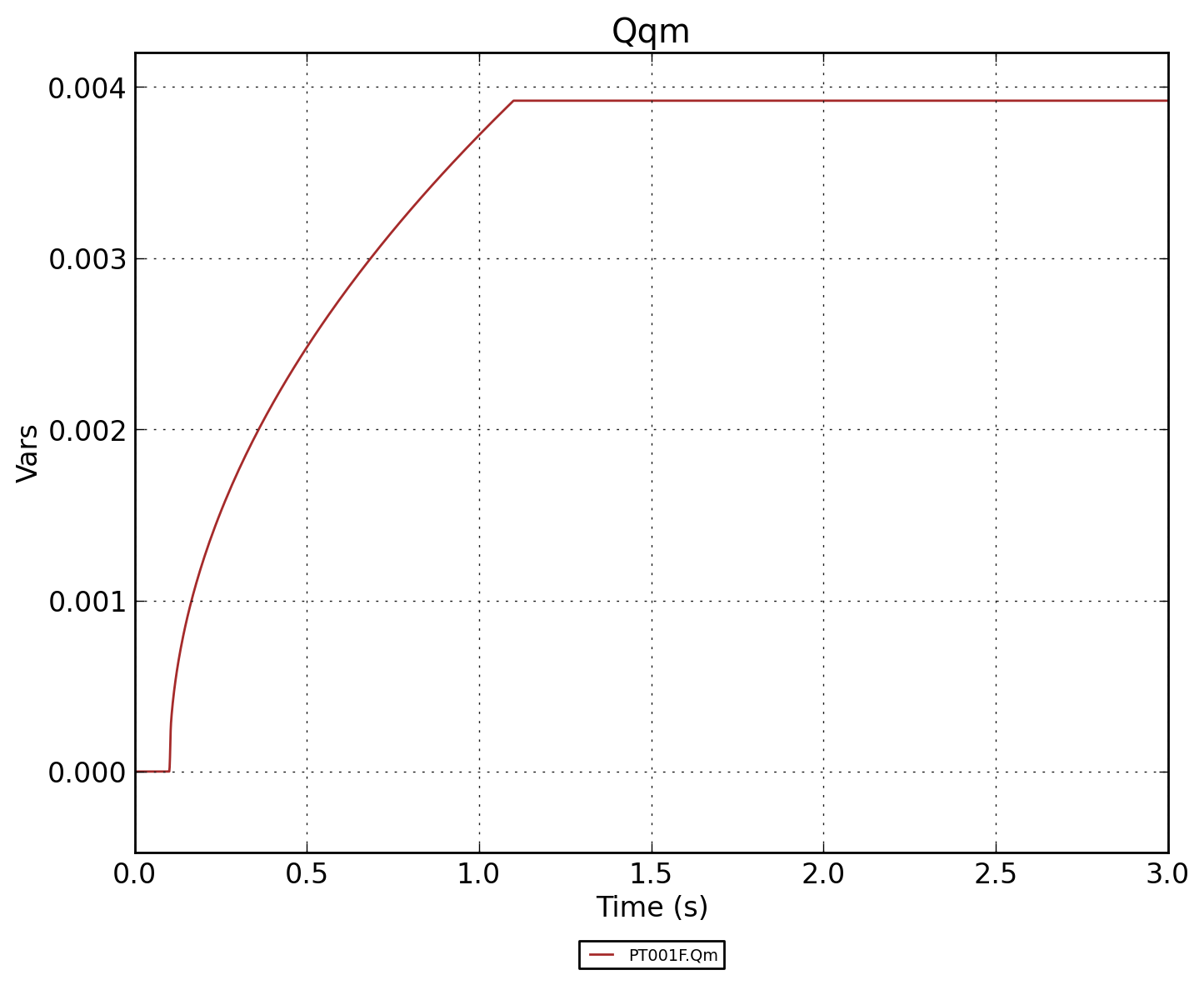

Рисунок 3 - PT001F.Qqm

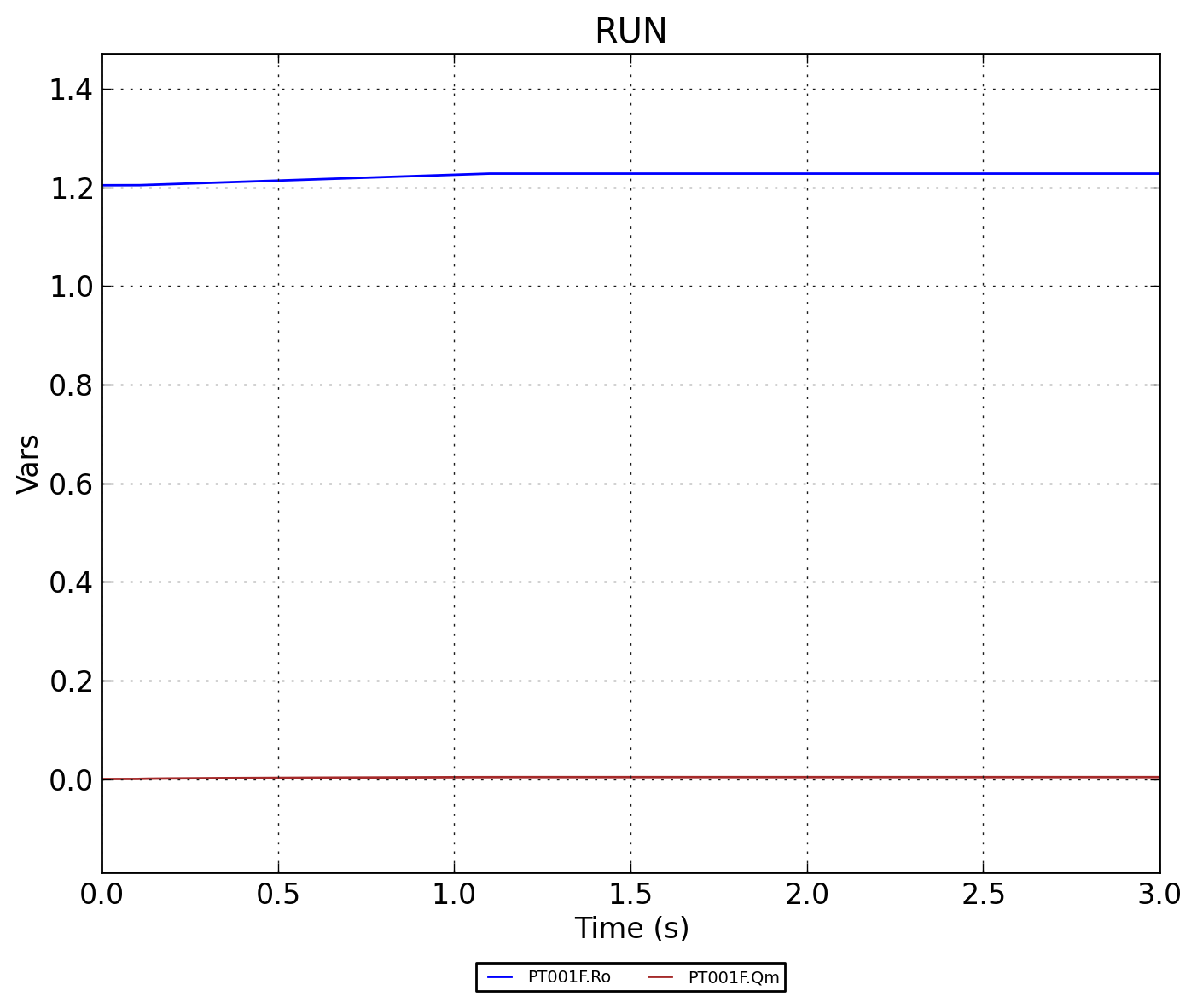

Рисунок 4 - PT001F.RUN
