Объект: PT01CV

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT01CV

Аннотация: Обратный клапан

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Термопневматический порт, вход в элемент
2	Port2	base.ThermalFluid2	Термопневматический порт, выход из элемента

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	D	base.real	Гидравлический диаметр, м	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	base.real	Длина элемента, м	0.1
4	MDT	base.real	Коэффициент расхода, -	0.72
5	P0	base.real	Начальное давление, Па	101325
6	POT	base.real	Перепад давления начала открытия, Па	101325
7	PPT	base.real	Перепад давления полного открытия, Па	202650
8	T0	base.real	Начальная температура, K	293.15
9	eps	base.real	Абсолютная шероховатость, м	0.000045

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	PT01CV
Модуль тестируемого компонента	PneumaticsThermo
Дата тестирования	Tue Mar 10 20:42:32 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект PT01CV - Обратный клапан

Тест: Проверка работы обратного клапана при увеличении
перепада давлений на портах с 0 до 200000 Па.

Обратный клапан,  PT01CV

D=0.01 - Гидравлический диаметр, м
POT=50000 - Перепад давления начала открытия, Па
PPT=100000 - Перепад давления полного открытия, Па
MDT=0.72 - Коэффициент расхода, -
eps=0 - Абсолютная шероховатость, м
L=0.01 - Длина элемента, м
PO=101300 - Начальное давление, Па
TO=293.15 - Начальная температура, К
Fluid=DryAir, чистый воздух - Имя объекта свойств среды, -

Результат:
Клапан начинает открываться при перепаде
давления dp = 50000 Па и полностью
открывается при dp = 100000 Па.

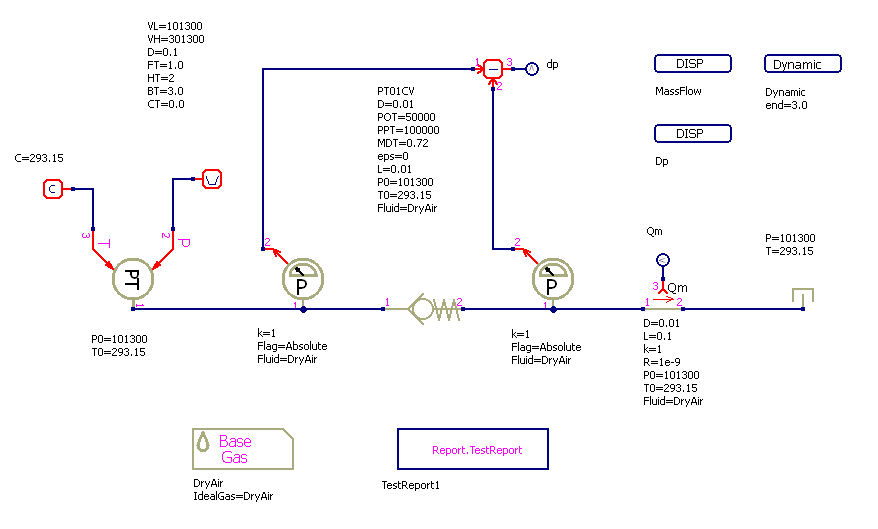

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

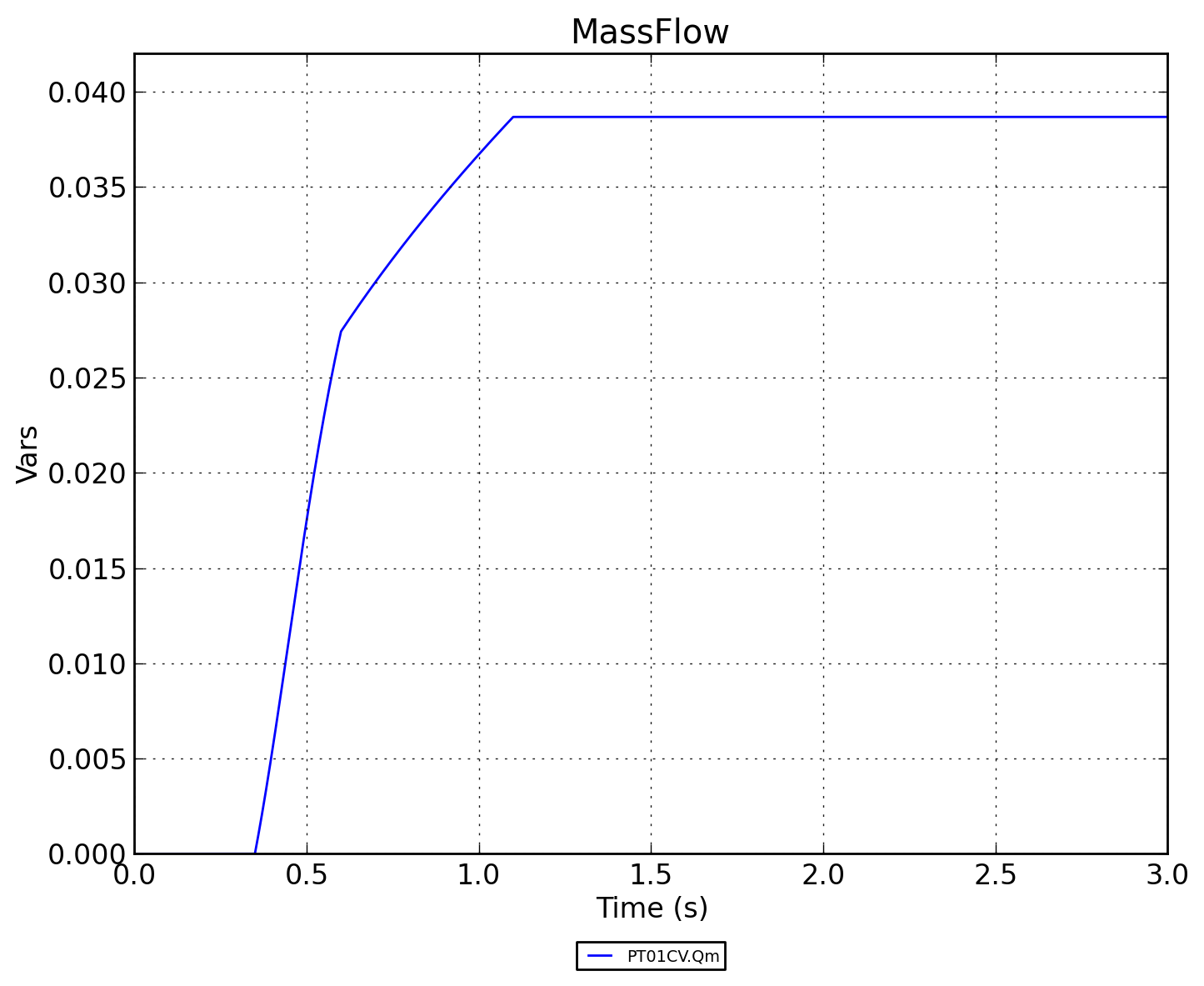

Рисунок 2 - PT01CV.MassFlow

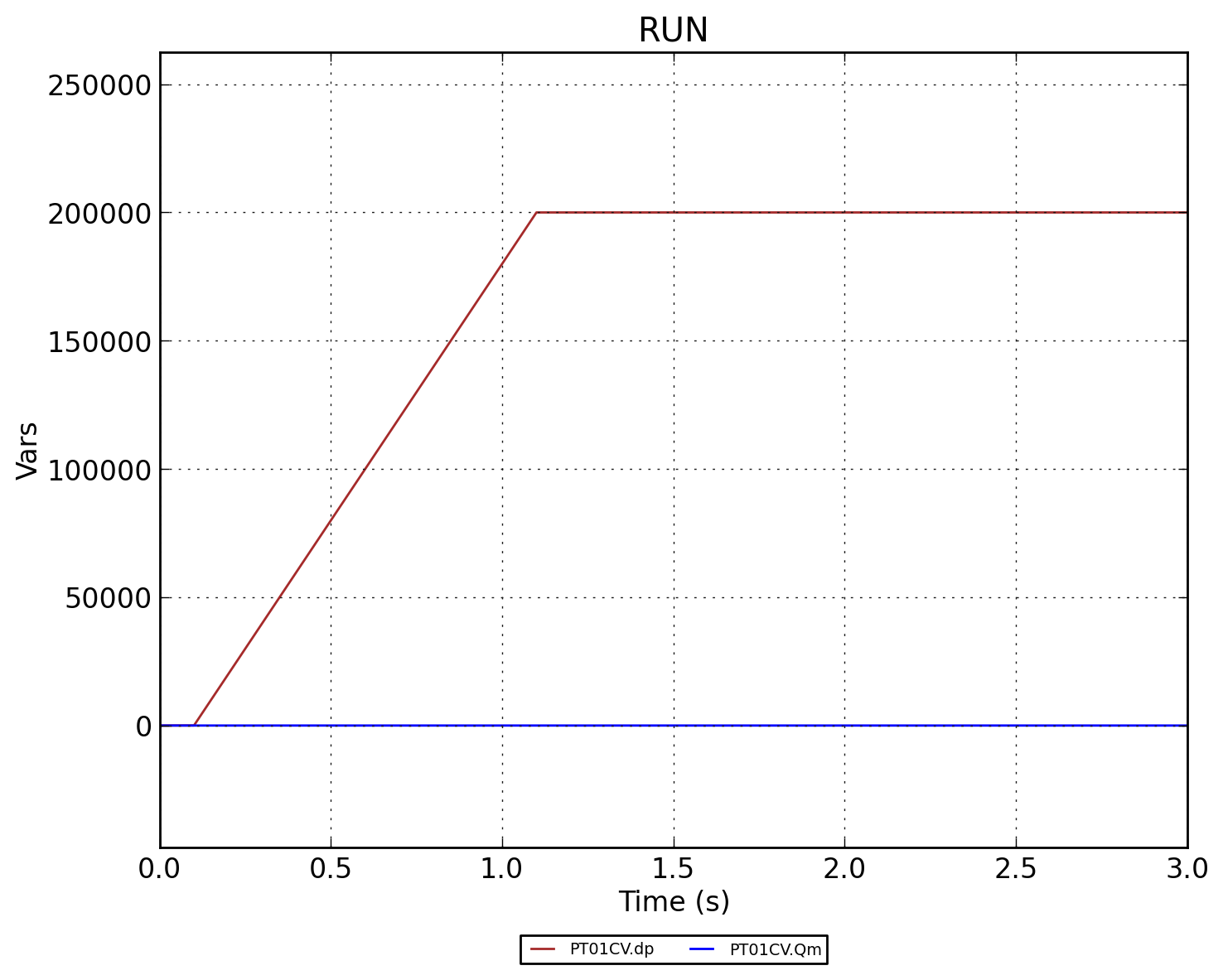

Рисунок 3 - PT01CV.RUN

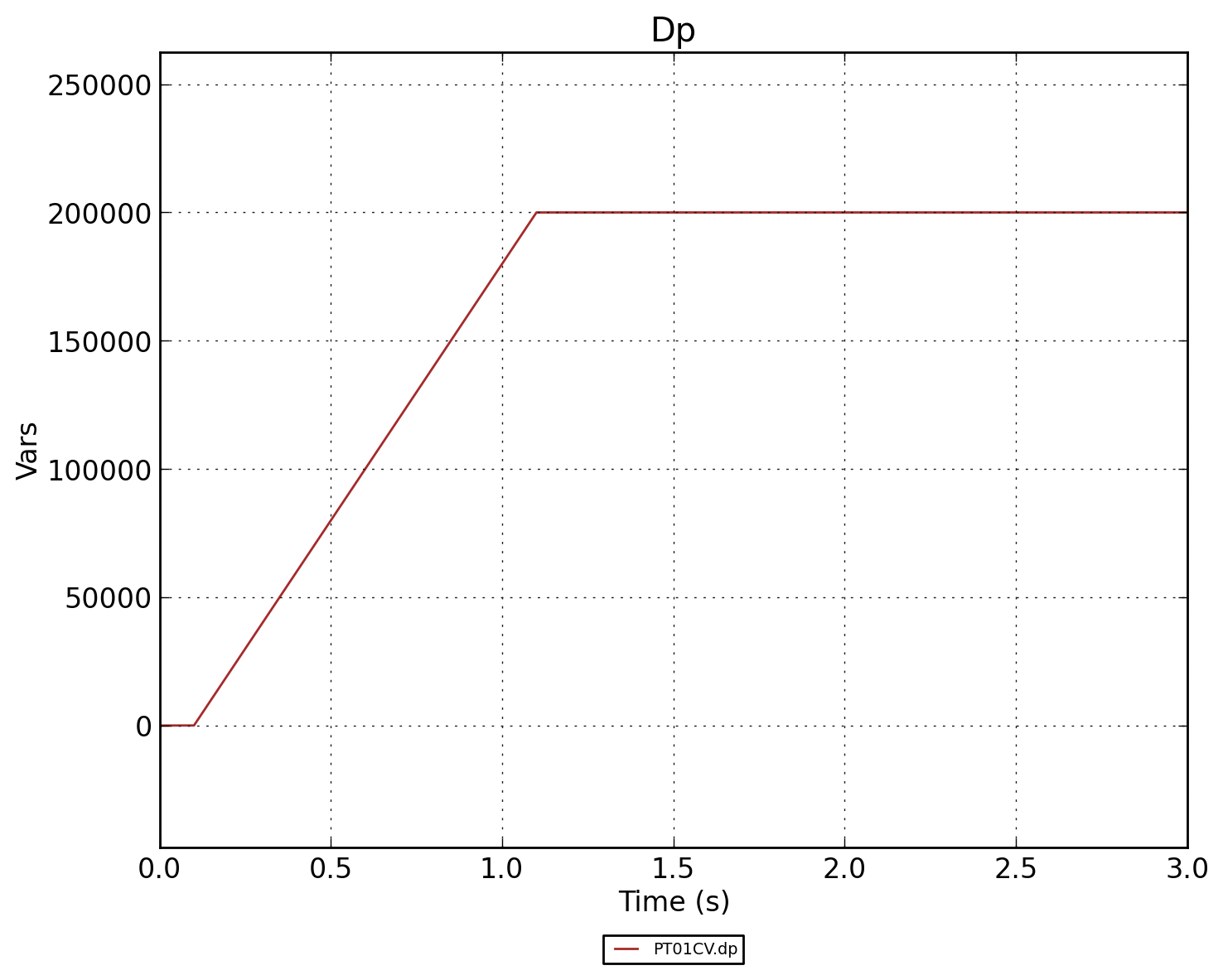

Рисунок 4 - PT01CV.Dp
