Объект: PT01DS

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT01DS

Аннотация: Датчик плотности

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Термопневматический порт, вход в элемент
2	Port2	base.DOF1	1D сигнальный порт, плотность в узле кг/м³

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	Fluid		Имя объекта свойств среды, -
2	k	base.real	Коэффициент усиления сигнала, -	1



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

PT01DS

Модуль тестируемого компонента

PneumaticsThermo

Дата тестирования

Tue Mar 10 20:44:06 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Объект PT01DS - Датчик плотности .

Тест: Проверка изменения плотности среды
при закачивании массового расхода Qm=0.1кг/с
через порт плотности.

Датчик давления, PT01PS

k=1 - Коэффициент усиления сигнала, -
Fluid=DryAir, чистый воздух - Имя объекта свойств среды, -

Результат: Совпадают значения и графики плотности,
получаемые с датчика и снимаемые с узлов объема .

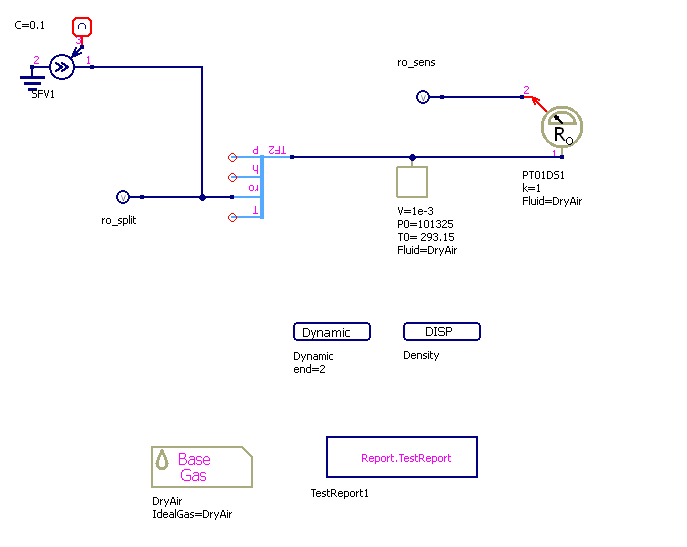

../../../../_images/PT01DS.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

../../../../_images/PT01DS.RUN.png — Рисунок 2 - PT01DS.RUN

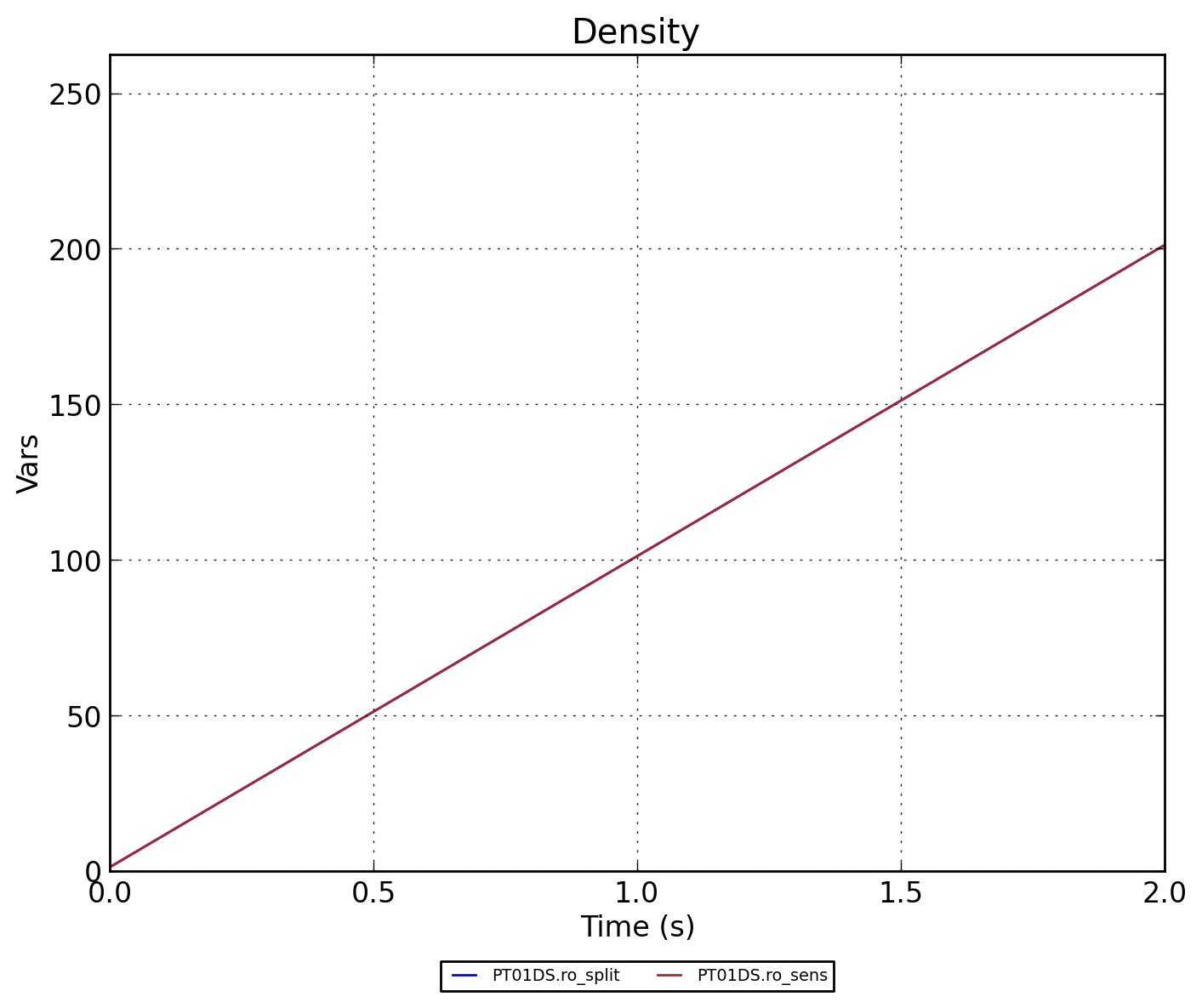

../../../../_images/PT01DS.Density.png — Рисунок 3 - PT01DS.Density
