Объект: PT01RV

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT01RV

Аннотация: Предохранительный клапан

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Термопневматический порт, вход в элемент
2	Port2	base.ThermalFluid2	Термопневматический порт, выход из элемента

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	D	base.real	Гидравлический диаметр, м	0.01
2	Flag	string	Давление на входе; перепад давления [Pressure_inlet, Pressure_drop], -	Pressure_inlet
3	Fluid		Имя объекта свойств среды, -
4	L	base.real	Длина элемента, м	0.1
5	MDT	base.real	Коэффициент расхода, -	0.72
6	P0	base.real	Начальное давление, Па	101325
7	POT	base.real	Давление начала открытия, Па	101325
8	PPT	base.real	Давление полного открытия, Па	202650
9	T0	base.real	Начальная температура, K	293.15
10	eps	base.real	Абсолютная шероховатость, м	0.000045



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

PT01RV

Модуль тестируемого компонента

PneumaticsThermo

Дата тестирования

Tue Mar 10 21:19:06 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Объект PT01RV - предохранительный клапан.

Тест: Проверка работы предохранительного
клапана при увеличении давления на магистрали
входного порта c 101300 Па до 301300 Па при постоянном
давлении 101300 Па на выходном порту.

Предохранительный клапан,  PT01RV

Flag=Pressure_{inlet} - Давление на входе;
перепад давления [Pressure_inlet, Pressure_drop], -
D=0.01 - Гидравлический диаметр, м
POT=151300 - Давление начала открытия, Па
PPT=201300 - Давление полного открытия, Па
MDT=0.72 - Коэффициент расхода, -
eps=0 - Абсолютная шероховатость, м
L=0.01 - Длина элемента, м
PO=101300 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=DryAir, чистый воздух - Имя объекта свойств среды, -

Результат:
Клапан начинает открываться при давлении
входной магистрали P_{inlet} = 151300 Па и
полностью открывается при P_{inlet}  = 201300 Па.

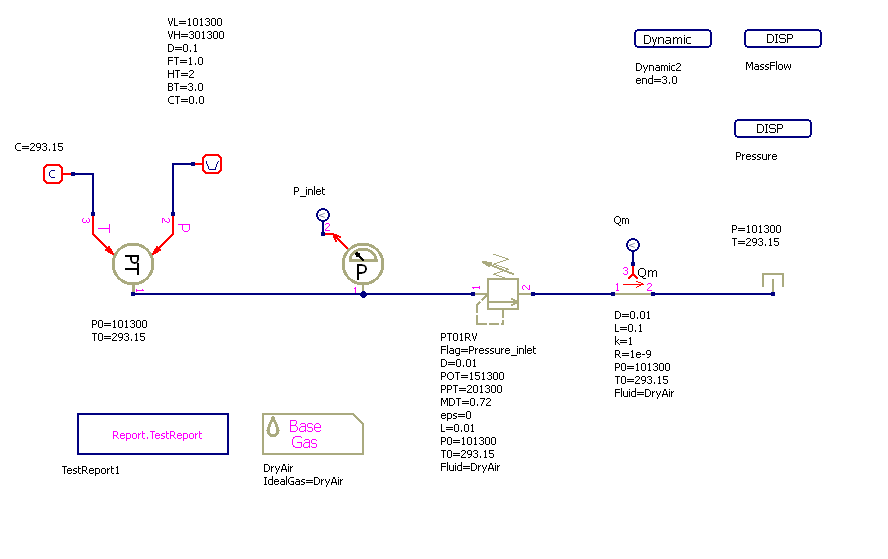

../../../../_images/PT01RV.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

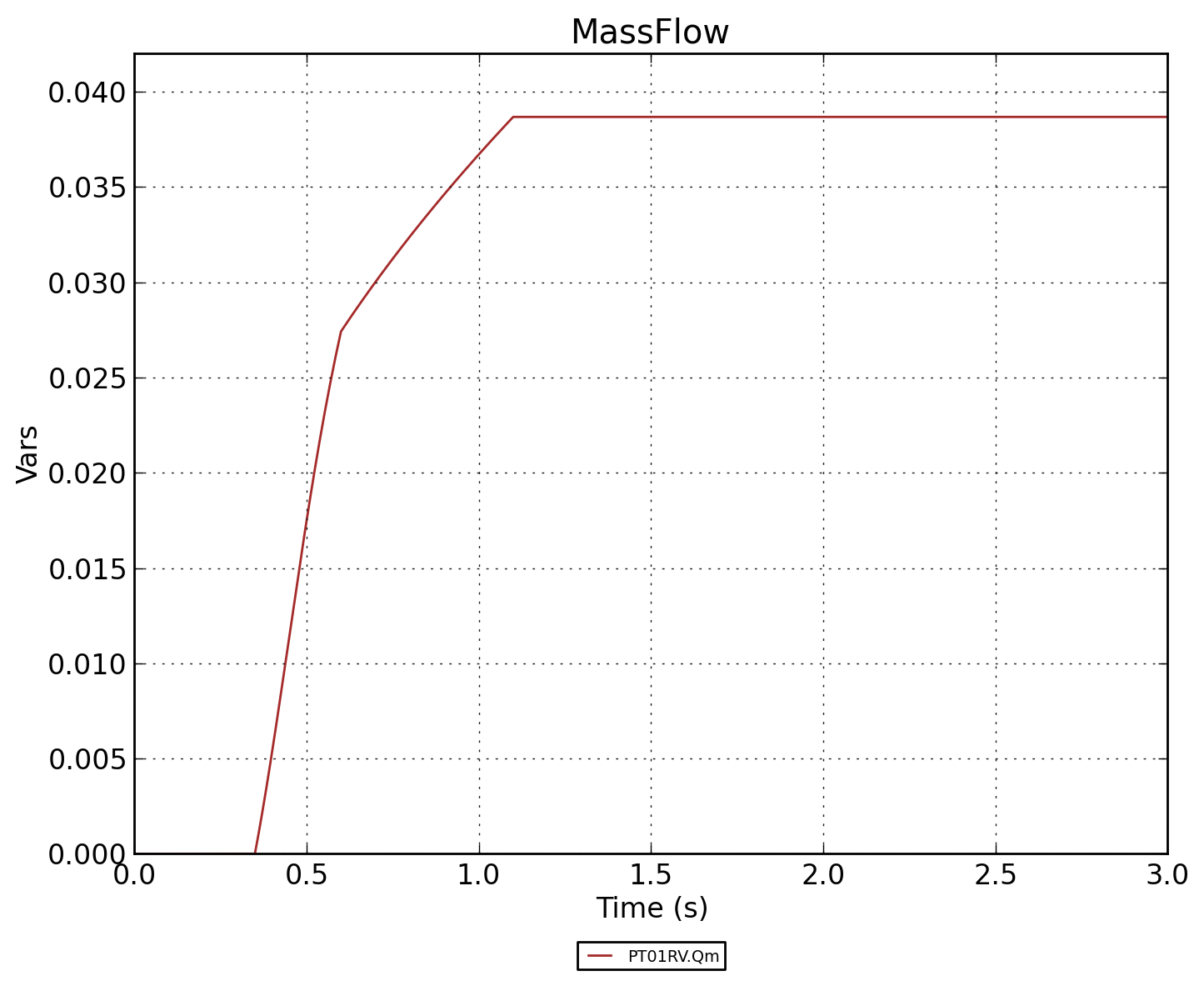

../../../../_images/PT01RV.MassFlow.png — Рисунок 2 - PT01RV.MassFlow

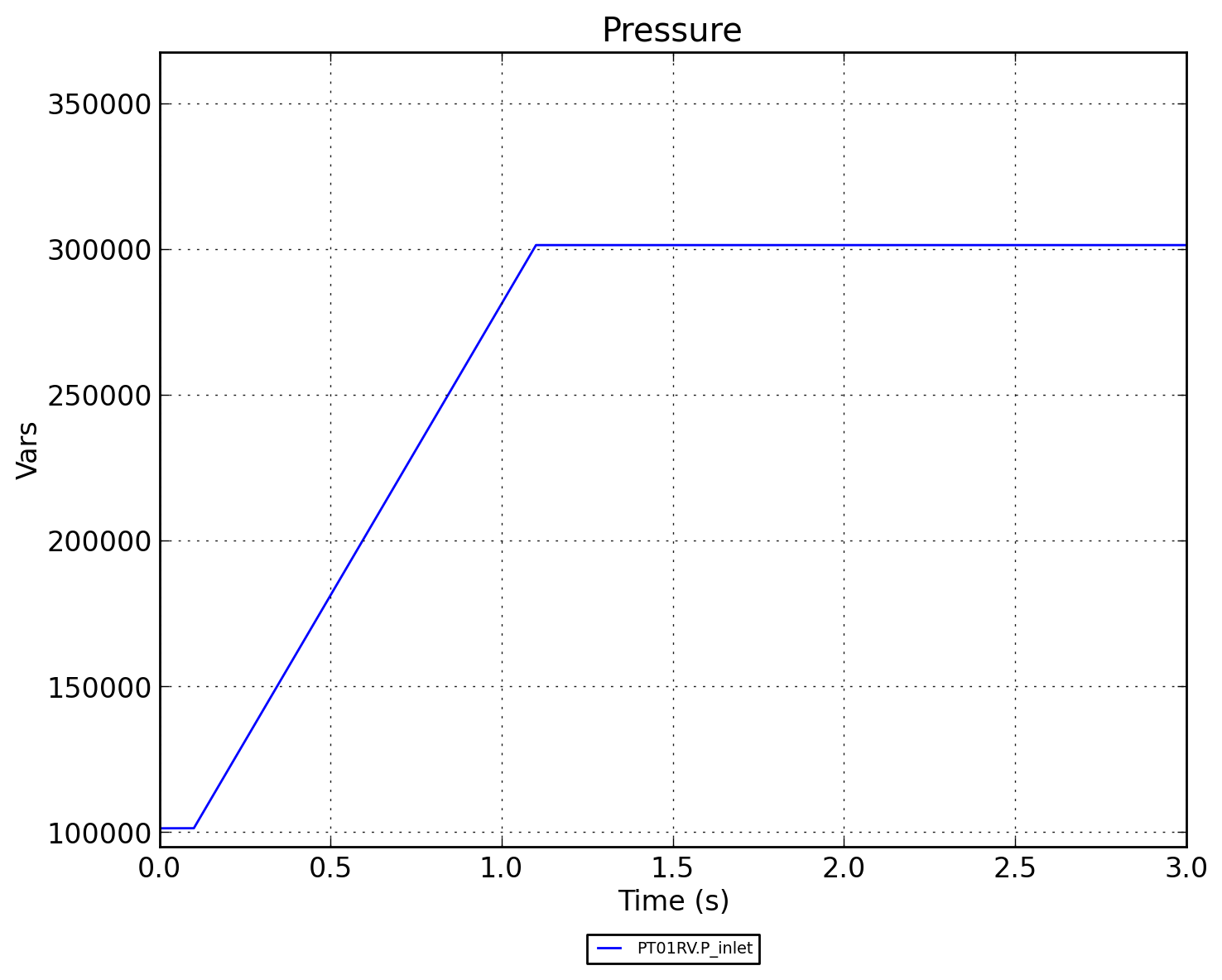

../../../../_images/PT01RV.Pressure.png — Рисунок 3 - PT01RV.Pressure

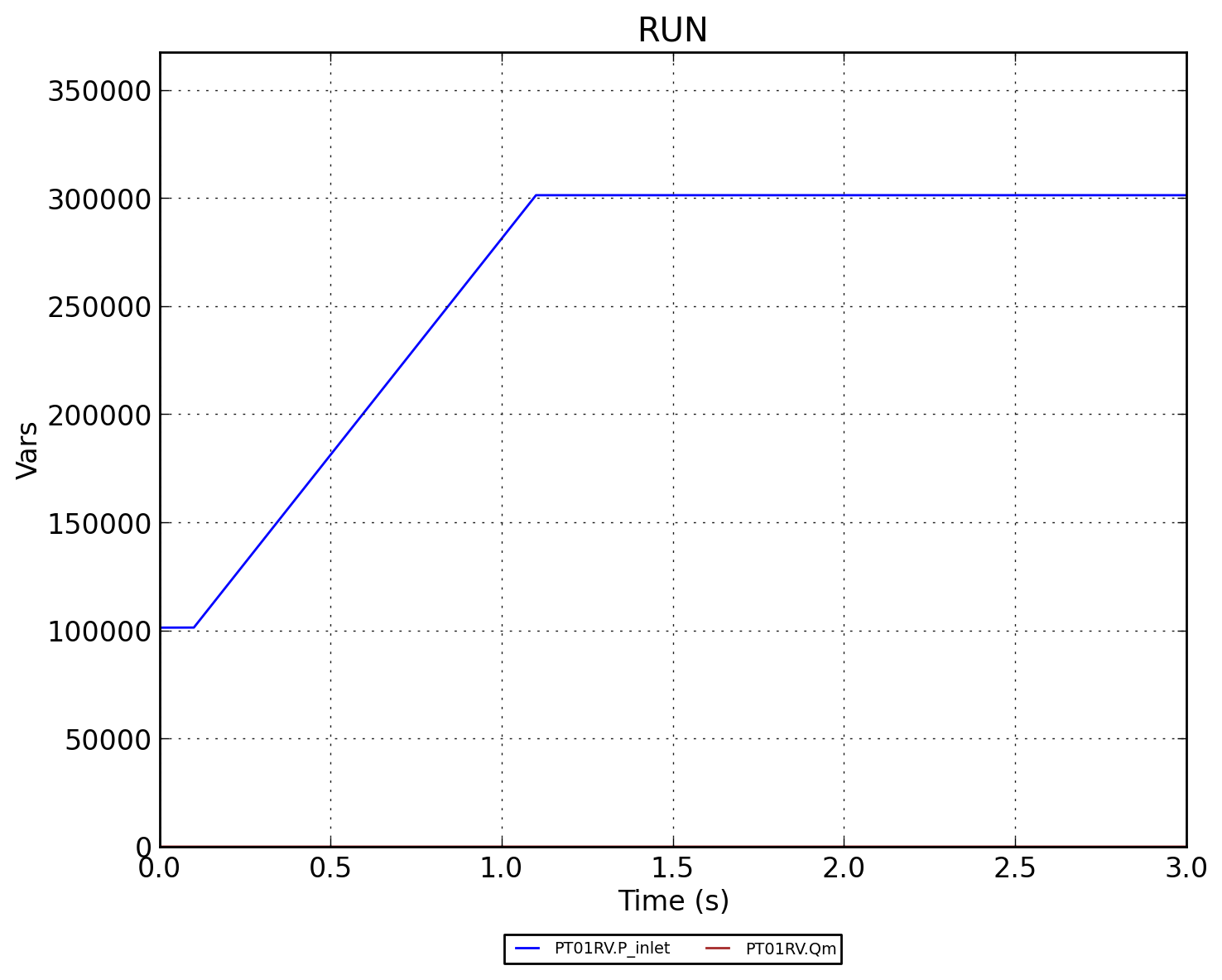

../../../../_images/PT01RV.RUN.png — Рисунок 4 - PT01RV.RUN
