Объект: PT1SPT

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT1SPT

Аннотация: Источник P,T

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Термопневматический порт, вход/выход элемента

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	P	base.real	Давление, Па	101325
2	T	base.real	Температура, K	293.15



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

PT1SPT

Модуль тестируемого компонента

PneumaticsThermo

Дата тестирования

Tue Mar 10 23:45:04 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Объект PT1SPT -  Источник P,T .

Тест: Проверка источника P,T

Источник P,T, PT1SPT

P =201325 - Давление, Па
T =293.15 - Температура, К

Результат:
Источник P,T переопределяет параметры в ближнем объеме (объемы генеририруются на портах трубопровода) и
поддерживает заданные P и T, указанные в объекте.

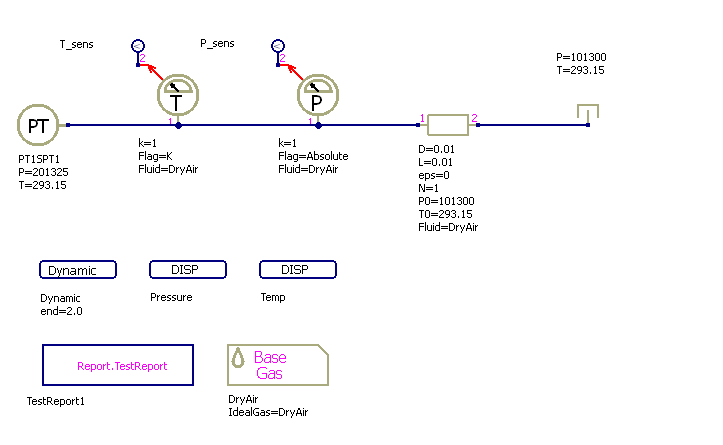

../../../../_images/PT1SPT.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

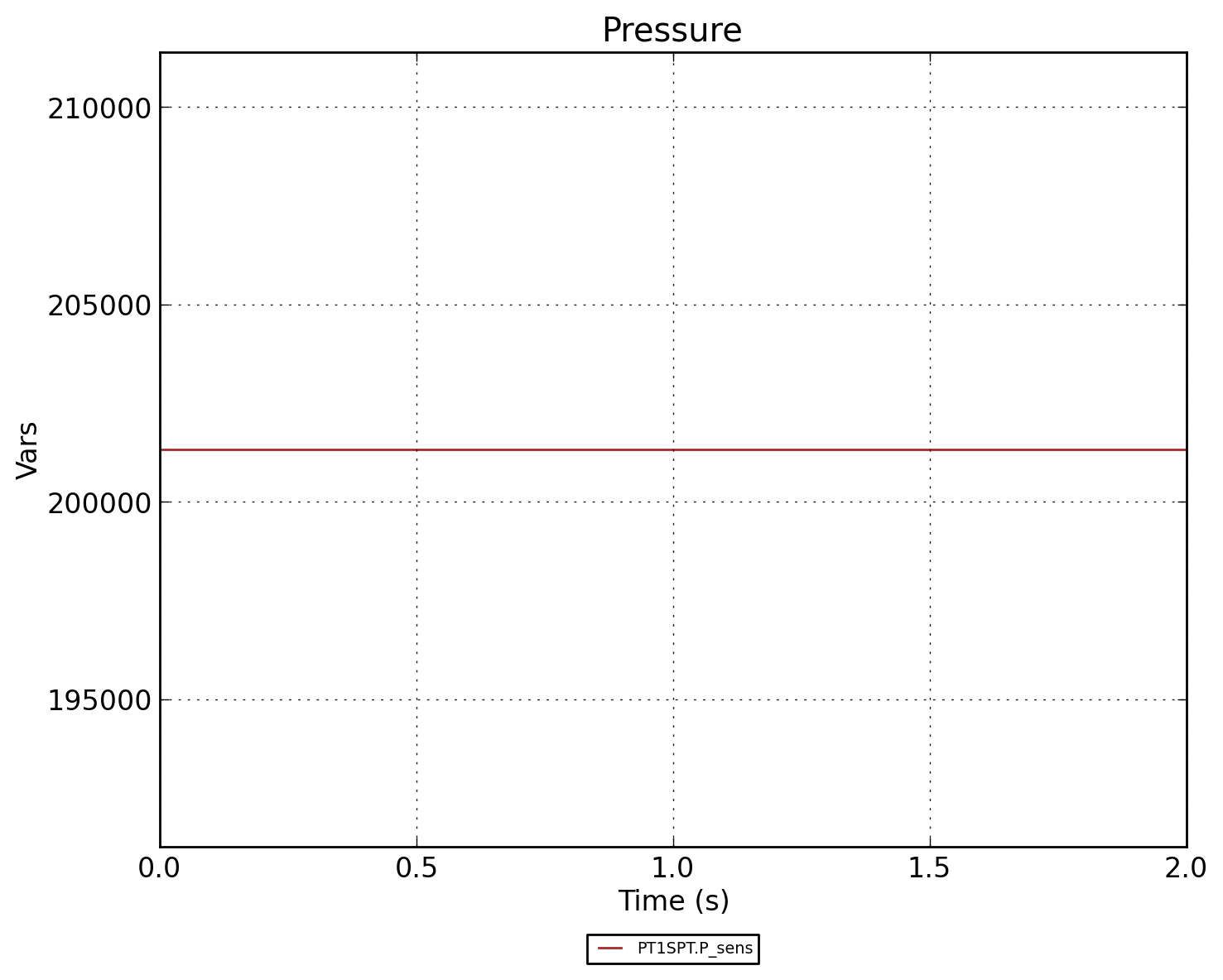

../../../../_images/PT1SPT.Pressure.png — Рисунок 2 - PT1SPT.Pressure

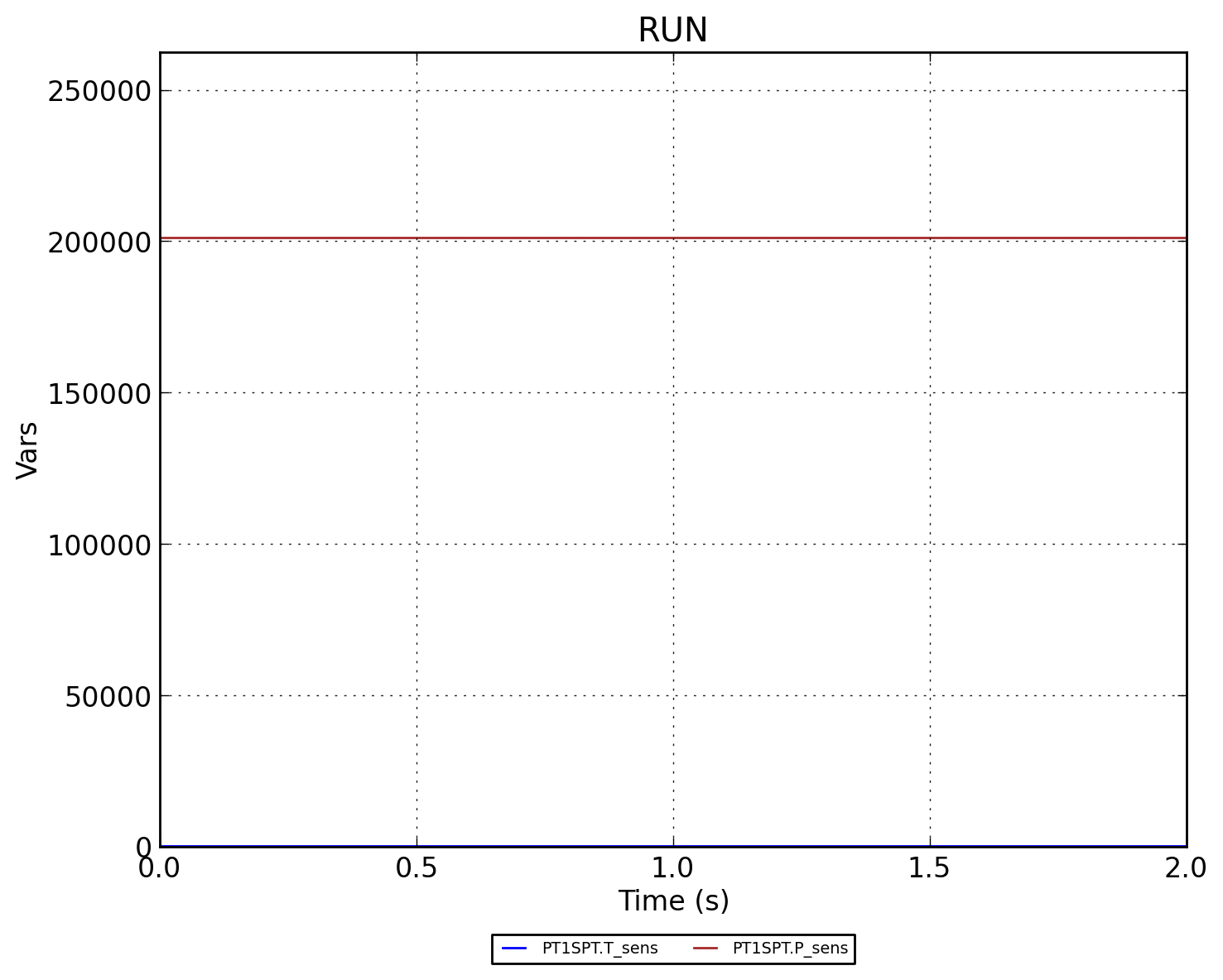

../../../../_images/PT1SPT.RUN.png — Рисунок 3 - PT1SPT.RUN

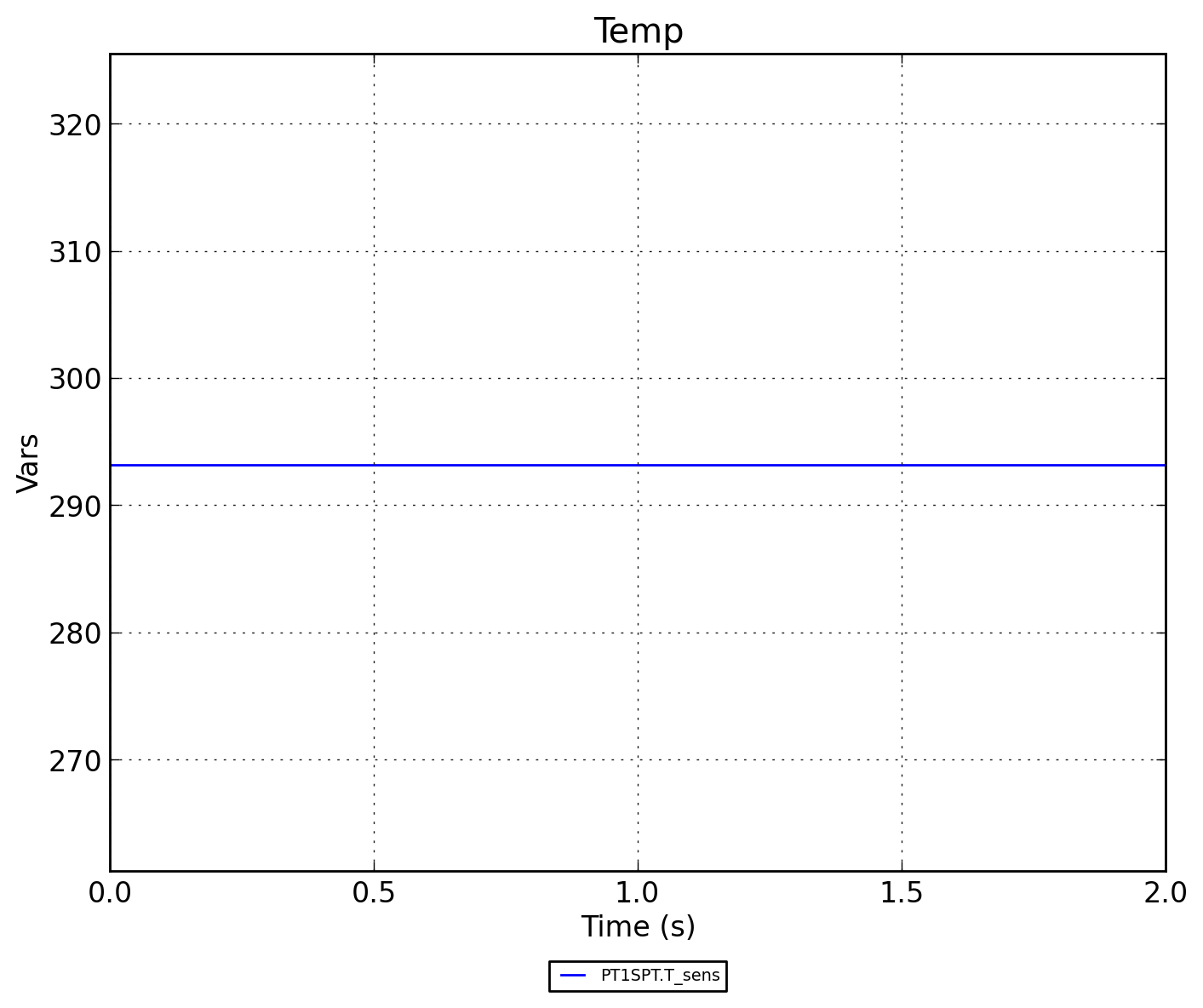

../../../../_images/PT1SPT.Temp.png — Рисунок 4 - PT1SPT.Temp
