Объект: PT01HE

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT01HE

Аннотация: Теплообменник

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Термопневматический порт, вход в основной контур
2	Port2	base.ThermalFluid2	Термопневматический порт, выход из основного контура
3	Port3	base.ThermalFluid2	Термопневматический порт, вход в контур охлаждения
4	Port4	base.ThermalFluid2	Термопневматический порт, выход из контура охлаждения

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	D1	base.real	Гидравлический диаметр основного контура, м	0.01
2	D2	base.real	Гидравлический диаметр контура охлаждения, м	0.01
3	Fluid_cooling_circuit		Имя объекта свойств среды контура охлоаждения, -
4	Fluid_main_circuit		Имя объекта свойств среды основного контура, -
5	L1	base.real	Длина трубопровода основного контура, м	0.1
6	L2	base.real	Длина трубопровода контура охлаждения, м	0.1
7	MDT1	base.real	Коэффициент расхода основного контура, -	0.72
8	MDT2	base.real	Коэффициент расхода контура охлаждения, -	0.72
9	Properties_port12		Начальные давление и температура для портов 1, 2; Па, К	101325.0, 293.15
10	Properties_port34		Начальные давление и температура для портов 3, 4; Па, К	101325.0, 293.15
11	k	base.real	Коэффициент передачи тепла, Вт/К	0.01

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	PT01HE
Модуль тестируемого компонента	PneumaticsThermo
Дата тестирования	Tue Mar 10 20:56:30 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект PT01HE - Теплообменник

Тест: Проверка изменения температуры на портах
теплообменника при течении газа, возникающем
при перепаде давления от 0 до 20000Па.

Теплообменник, PT01HE

k=10 - Коэффициент передачи тепла, Вт/К
D1=0.01 - Гидравлический диаметр основного контура, м
D2=0.01 - Гидравлический диаметр контура охлаждения, м
L1=0.01 - Длина трубопровода основного контура, м
L2=0.01 - Длина трубопровода контура охлаждения, м
MDT1=0.72 - Коэффициент расхода основного контура, -
MDT2=0.72 - Коэффициент расхода контура охлаждения, -
Properties_{port12}=101300, 400 - Начальные давление и температура для портов 1, 2; Па, К
Properties_{port34}=101300, 300 - Начальные давление и температура для портов 3, 4; Па, К
Fluid_{main_circuit}= DryAir, чистый воздух  - Имя объекта свойств среды основного контура, -
Fluid_{cooling_circuit}= DryAir, чистый воздух  - Имя объекта свойств среды контура охлаждения, -

Результат:
T_{х} - установившаяся температура холодгого потока;
T_{г} - установившаяся температура горячего потока;
T_{х} = d_{out} = 335.687 K
T_{г} = b_{out}=360.937 K

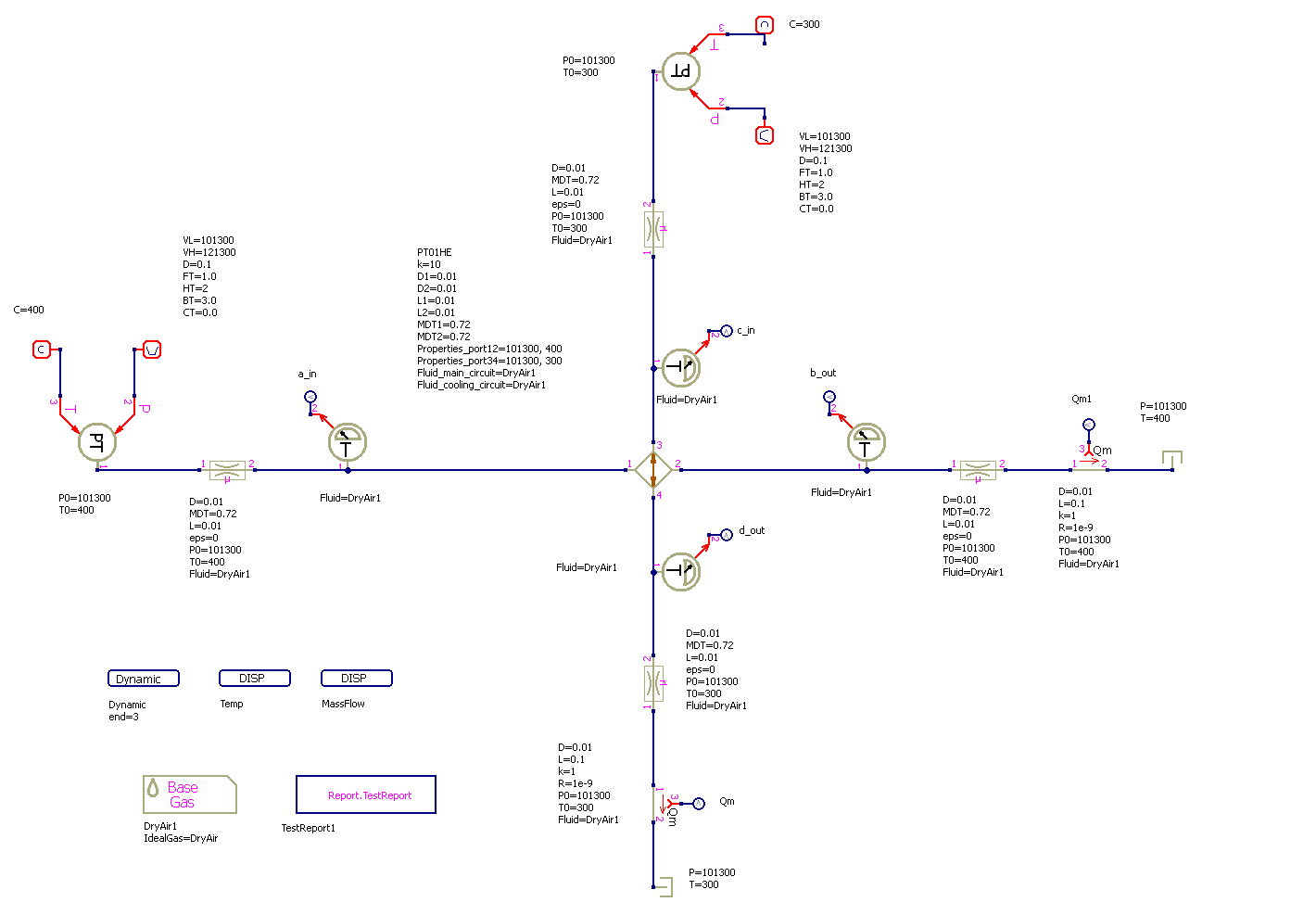

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

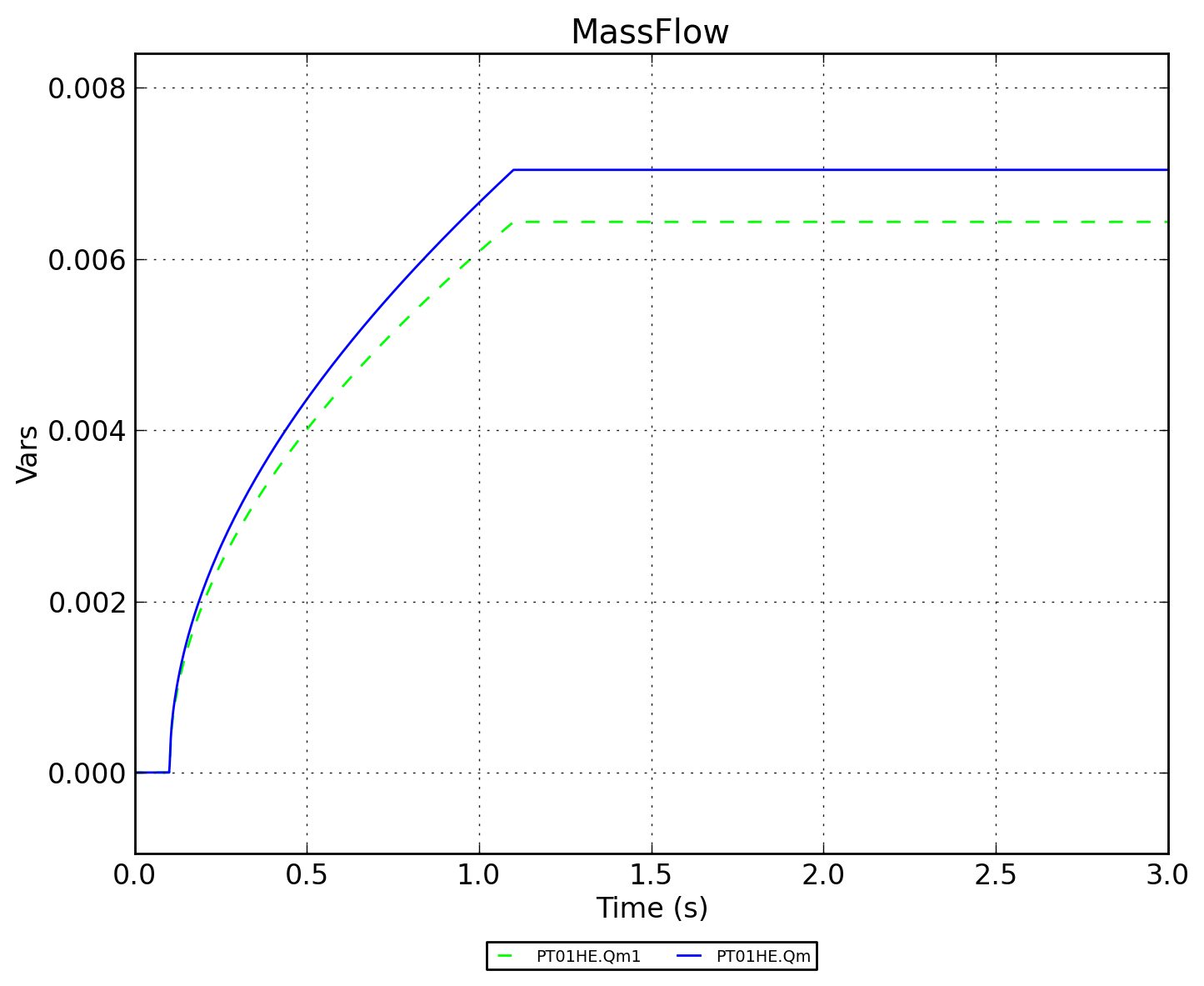

Рисунок 2 - PT01HE.MassFlow

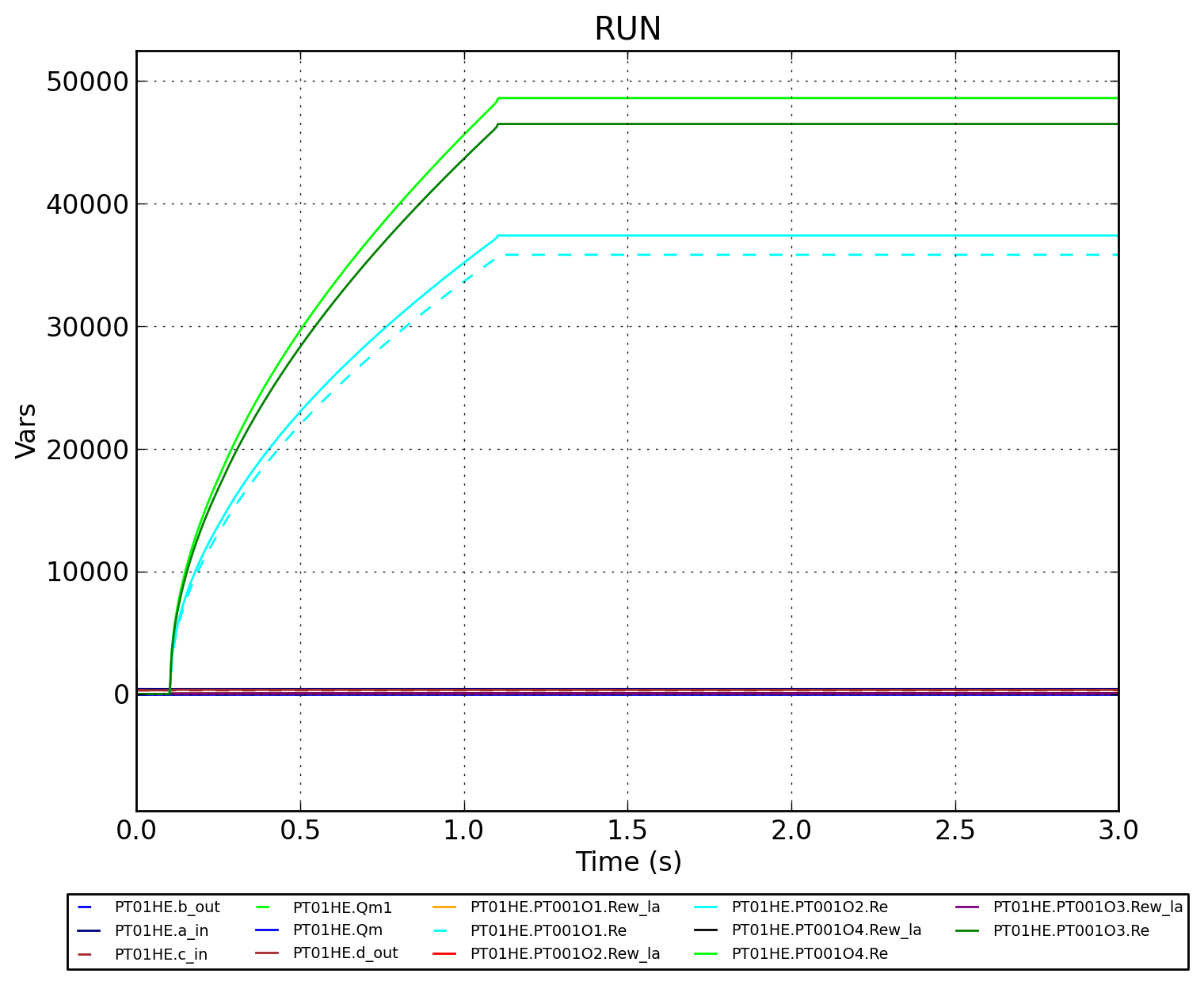

Рисунок 3 - PT01HE.RUN

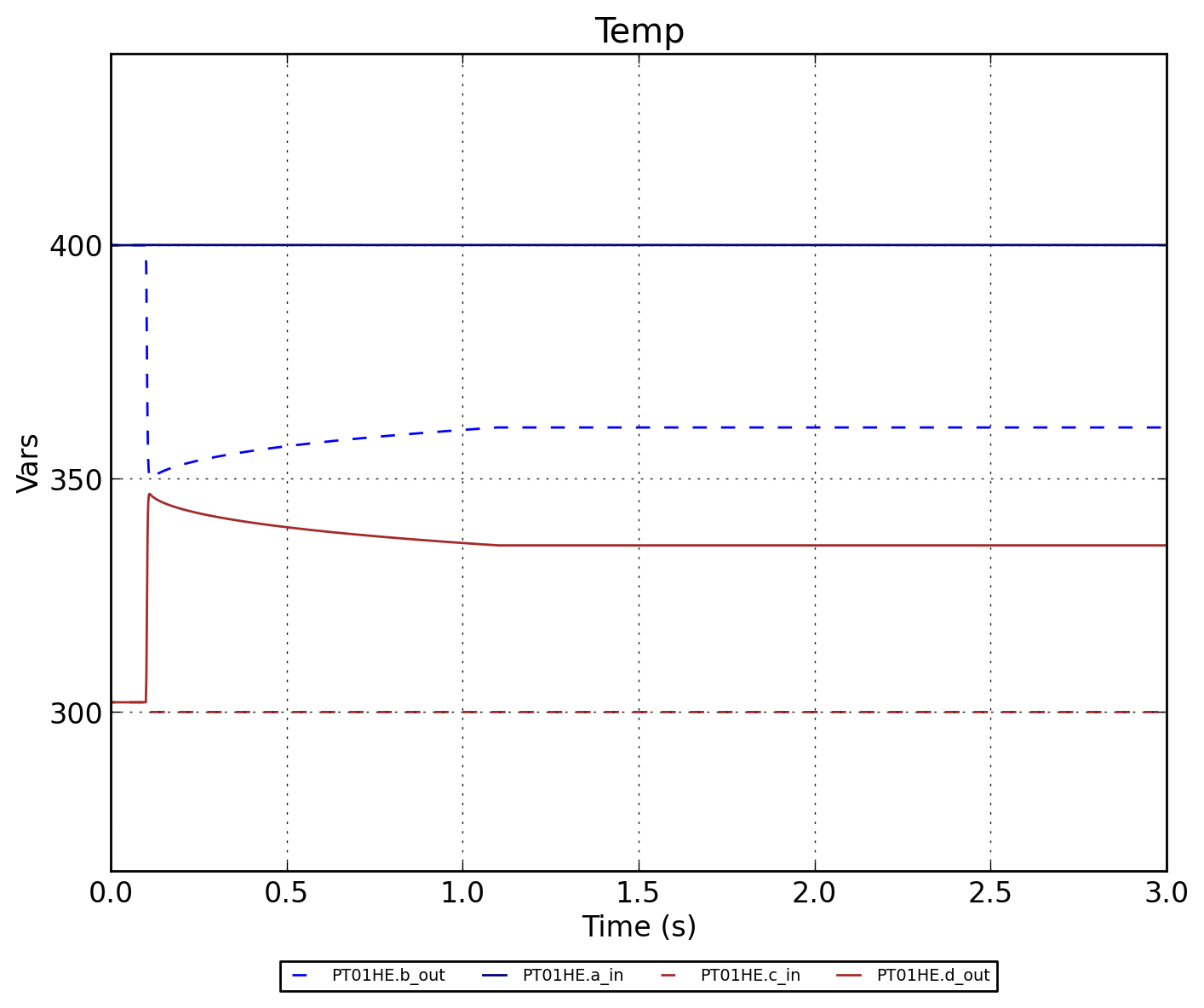

Рисунок 4 - PT01HE.Temp
