Объект: PT1CHV

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT1CHV

Аннотация: Обратный затвор

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Термопневматический порт, вход в элемент
2	Port2	base.ThermalFluid2	Термопневматический порт, выход из элемента

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	A_lam	base.real	Коэффициент гиперболы (A_lam / Re). Zeta в области ламинарного течения, -	100.0
2	D	base.real	Гидравлический диаметр, м	0.01
3	Fluid		Имя объекта свойств среды, -
4	L	base.real	Длина элемента, м	0.01
5	P0	base.real	Начальное давление, Па	101325
6	T0	base.real	Начальная температура, K	293.15

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	PT1CHV
Модуль тестируемого компонента	PneumaticsThermo
Дата тестирования	Tue Mar 10 23:34:30 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект PT1CHV - Обратный затвор

Тест: Проверка значения массового расхода при перепаде давления от 0 до 2000Па.

Обратный затвор, PT1CHV

D=0.1 - Гидравлический диаметр, м
L=0.01 - Длина элемента, м
A_{lam}=0 - Коэффициент гиперболы (A_{lam} / Re). Zeta в области ламинарного течения, -
P0=101300 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=DryAir, чистый воздух - Имя объекта свойств среды, -

Результат:
Коэффициент ζ из справочника
по гидравлическим сопротивлениям Идельчик (3-е издание, страница 458)
Коэффициент A_{lam} = 0. Вклад в ζ коэффициента A_{lam} = ζ + A_{lam} / Re отсутствует.

Qm=

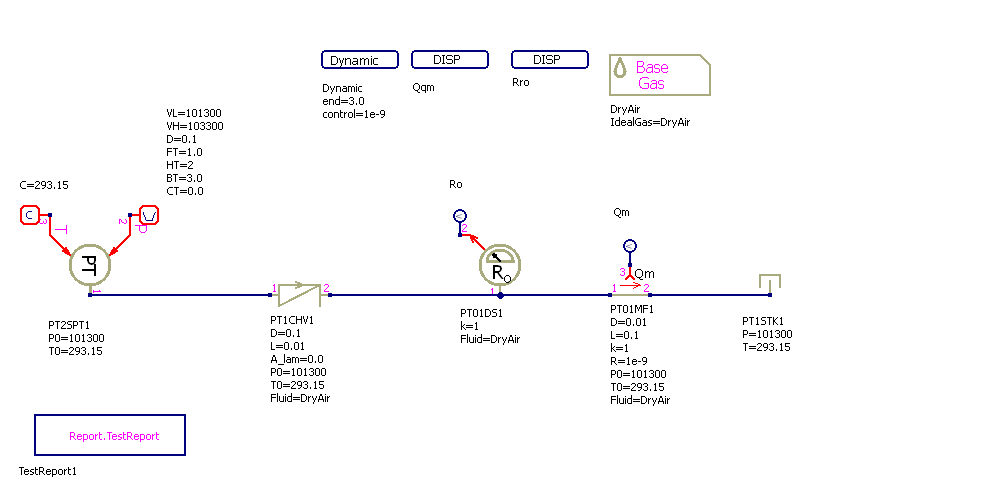

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

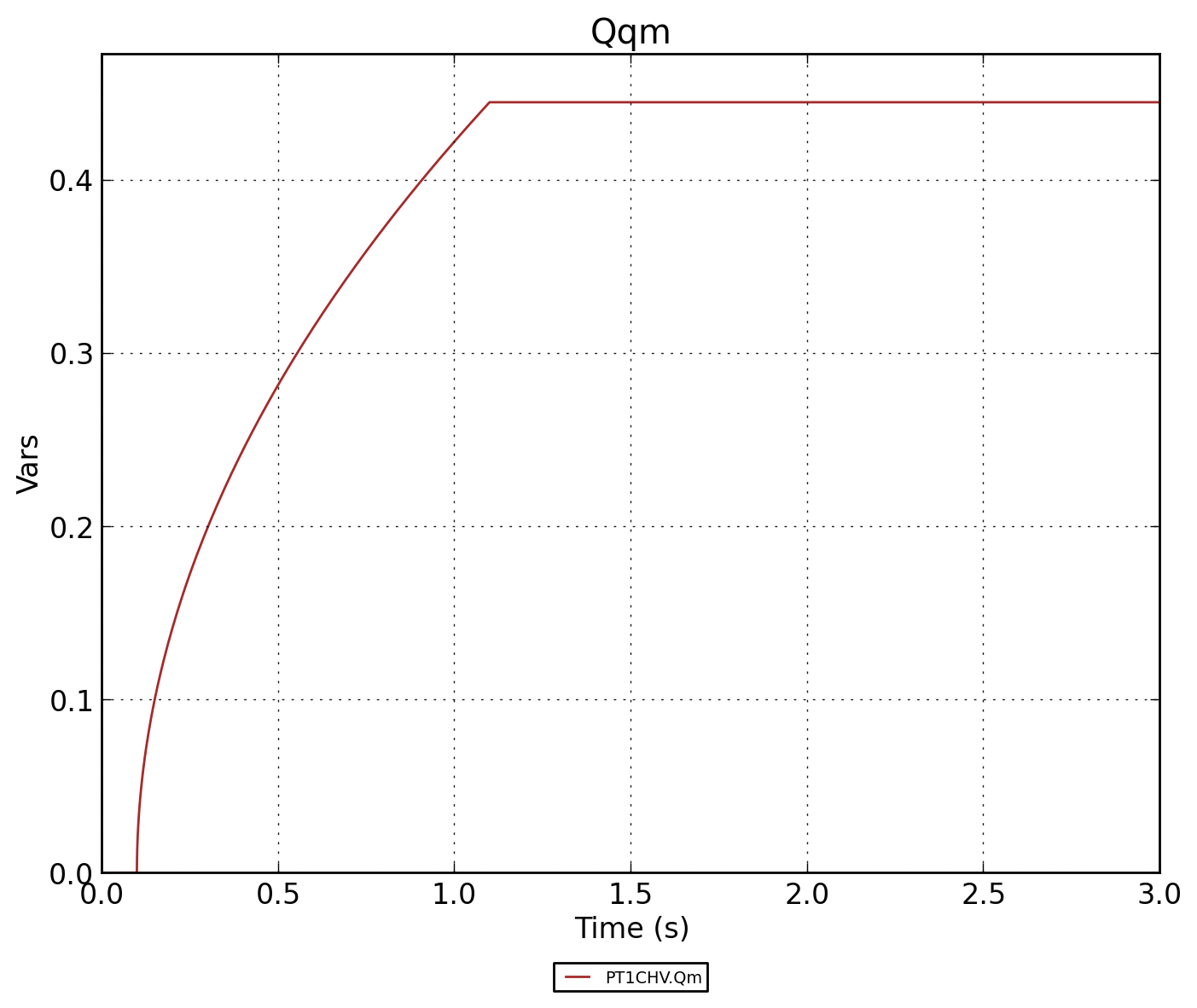

Рисунок 2 - PT1CHV.Qqm

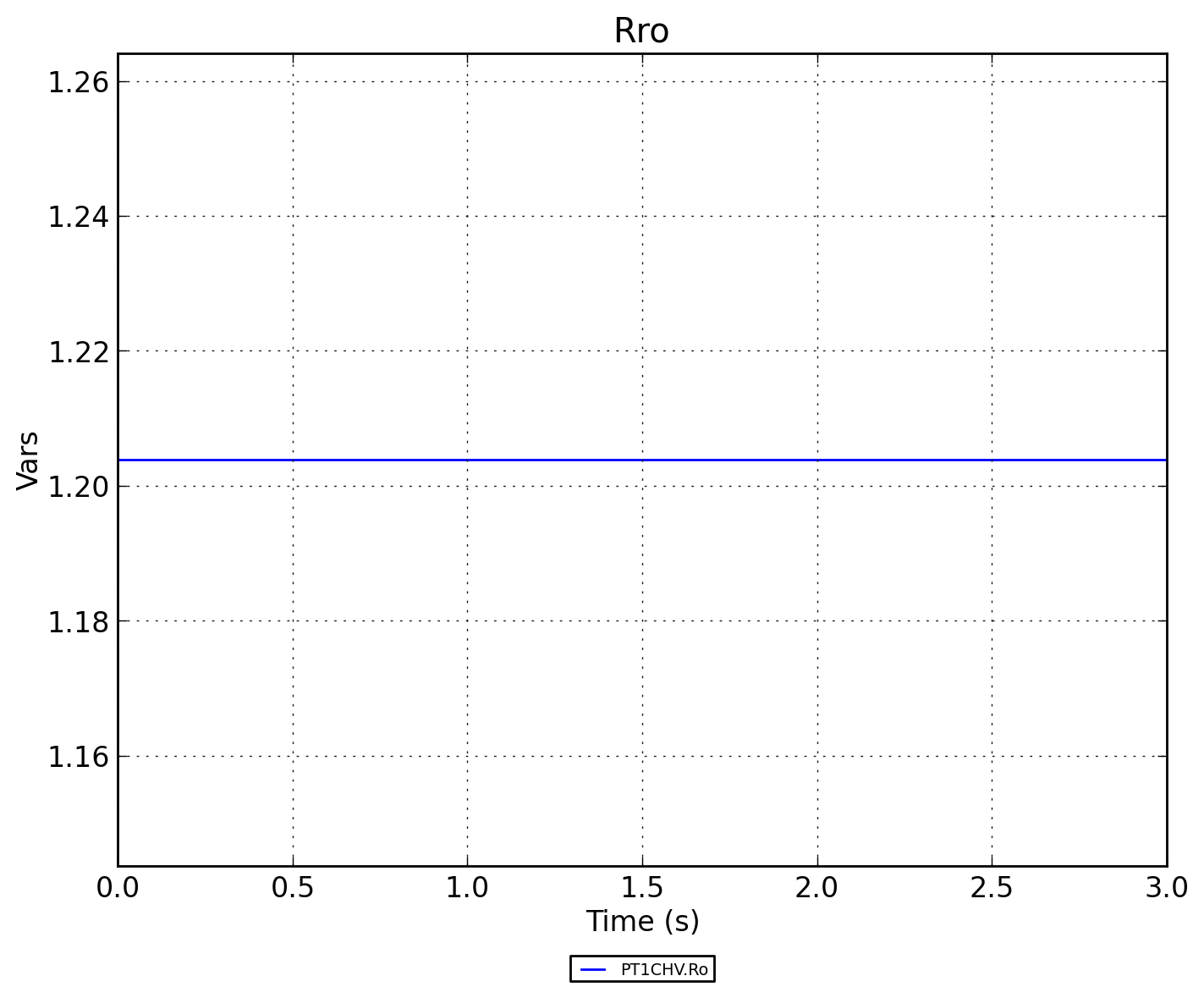

Рисунок 3 - PT1CHV.Rro

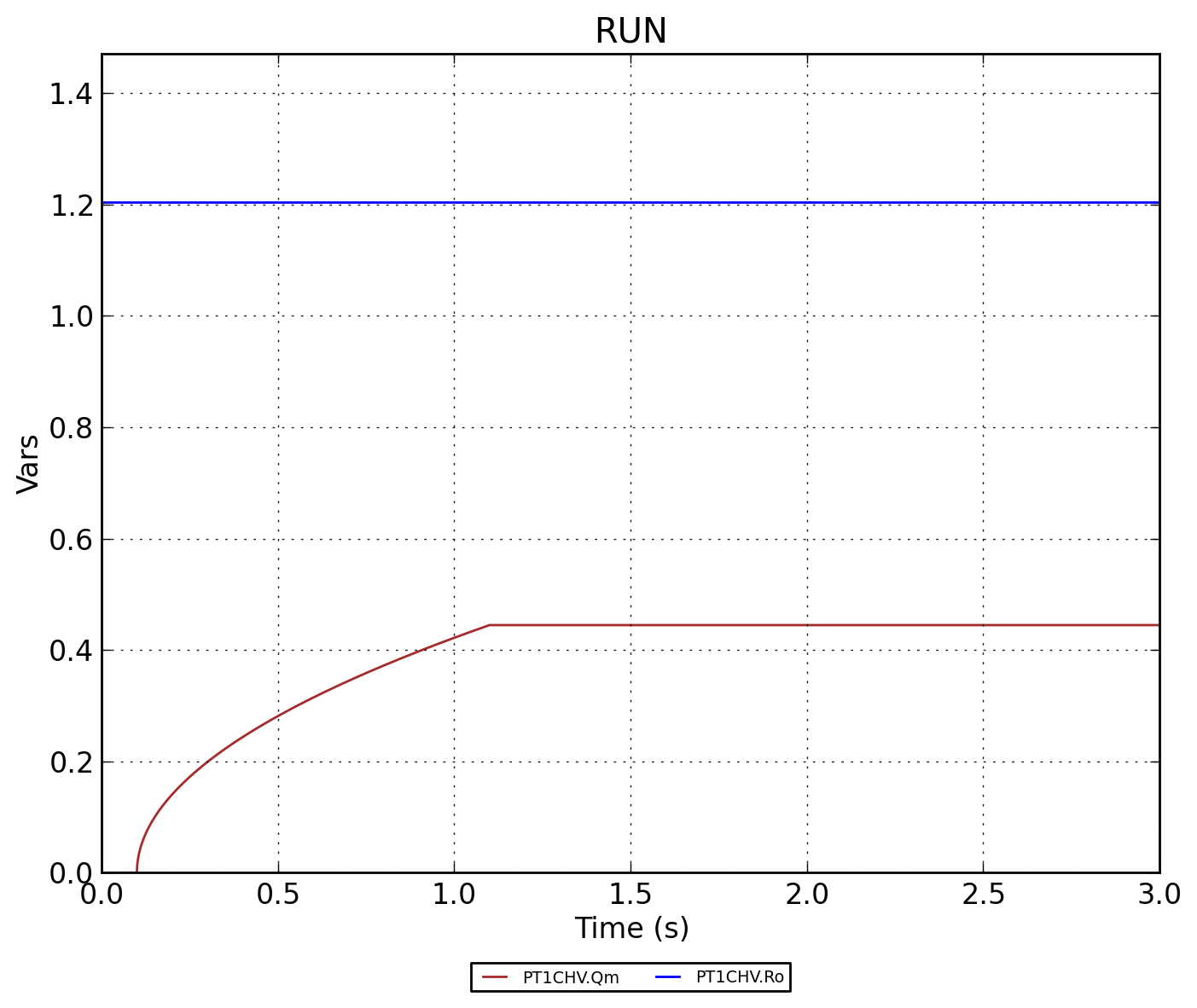

Рисунок 4 - PT1CHV.RUN
