Объект: PTV222O

Библиотека: PneumaticsThermo

Имя на уровне решателя: PTV222O

Аннотация: Распределительный клапан 2/2 2-го типа

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Гидравлический порт 1
2	Port2	base.ThermalFluid2	Гидравлический порт 2
3	Port3	base.DOF1	Сигнальный порт

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Cd	base.real	Коэффициент расхода	0.72
2	D	base.real	Диаметр, м	0.01
3	Fluid	base.real	Параметры среды	20
4	properties_fluid	list	Давление и температура среды	101325, 293.15

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	PTV222O
Модуль тестируемого компонента	PneumaticsThermo
Дата тестирования	Wed Mar 11 00:19:11 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект PTV222O - Распределительный клапан 2/2 тип 2.
Тест: Проверка работы распределительного клапана при подаче сигнала.
Результат:
Изменение режима работы клапана вызвано управляющим сигналом трапецевидной формы.

При значении сигнала = 0 клапан открыт и пропускает среду в любом направлении.
При значении сигнала = 1 клапан пропускает среду только в направлении 1-2.

Параметры сигнала:
VL  = 0 - пасс. уровень
VH = 1 - акт. уровень
D = 1 - нач. задержка, с
FT = 1 - продолжительность переднего фронта , с
HT = 1 - продолжительность вершины импульса, с
BT = 1 - продолжительность заднего фронта , с

Параметры клапана:
D = 0.01 - диаметр клапана, м
Cd = 0.72 - к-т расхода
properties_{fluid} = 101325, 293.15 - Давление и температура среды
Fluid = DryAir - параметры среды

P1 = 151325 Па
P2 = 101325 Па

Параметры остальных моделей и объектов приведены на схеме.

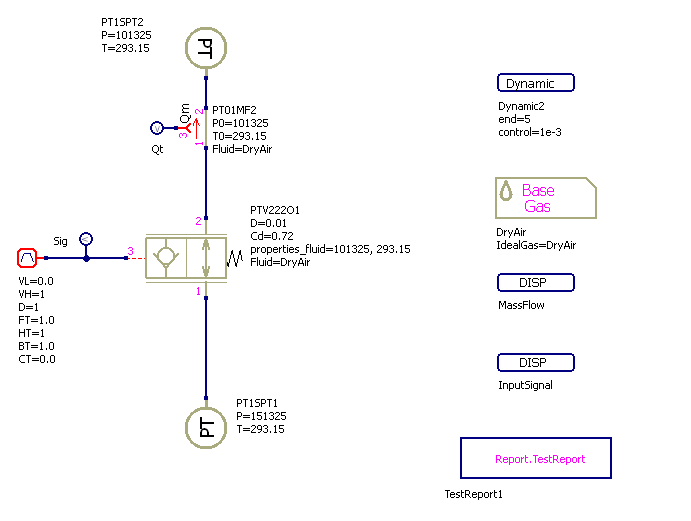

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

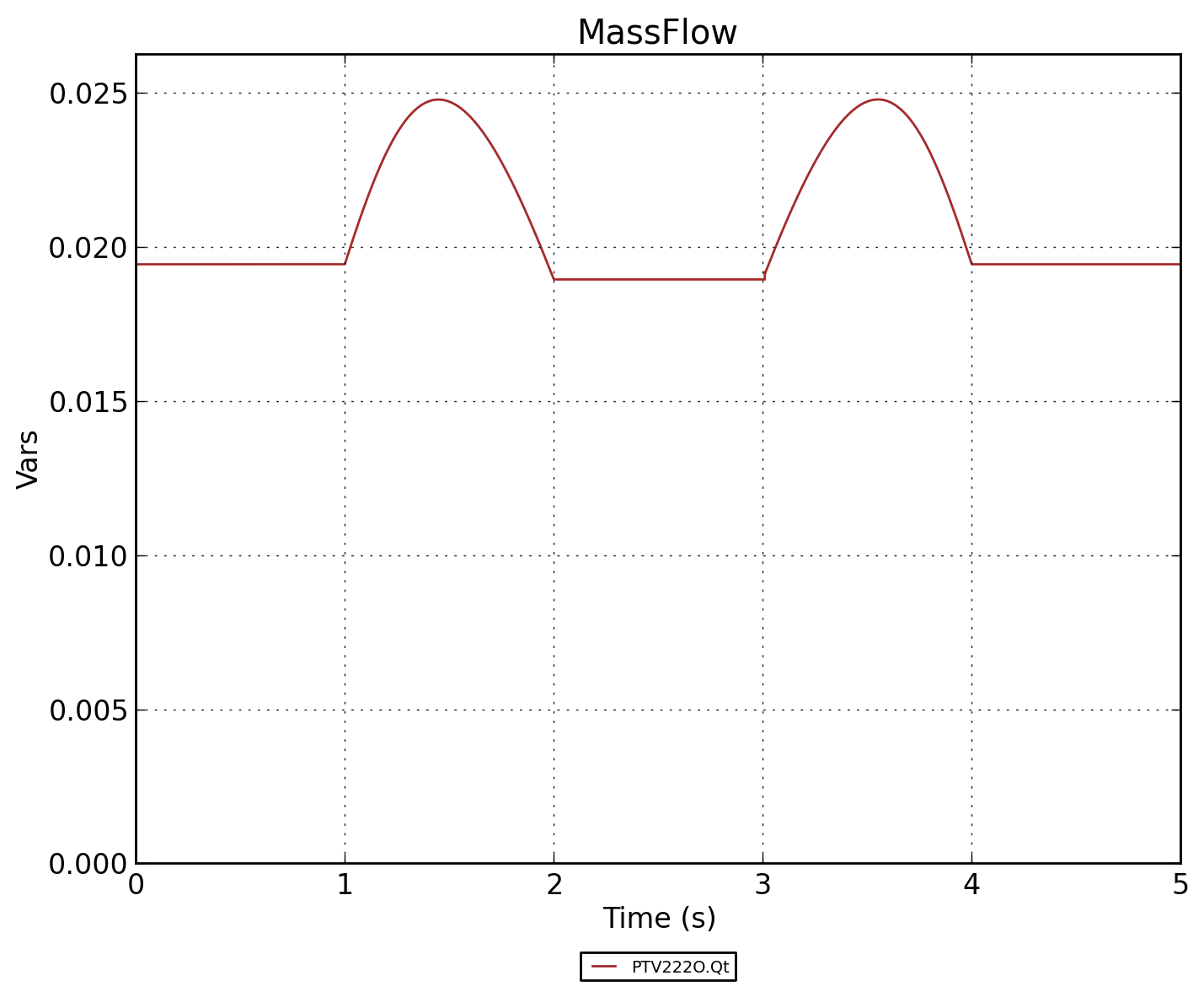

Рисунок 2 - PTV222O.MassFlow

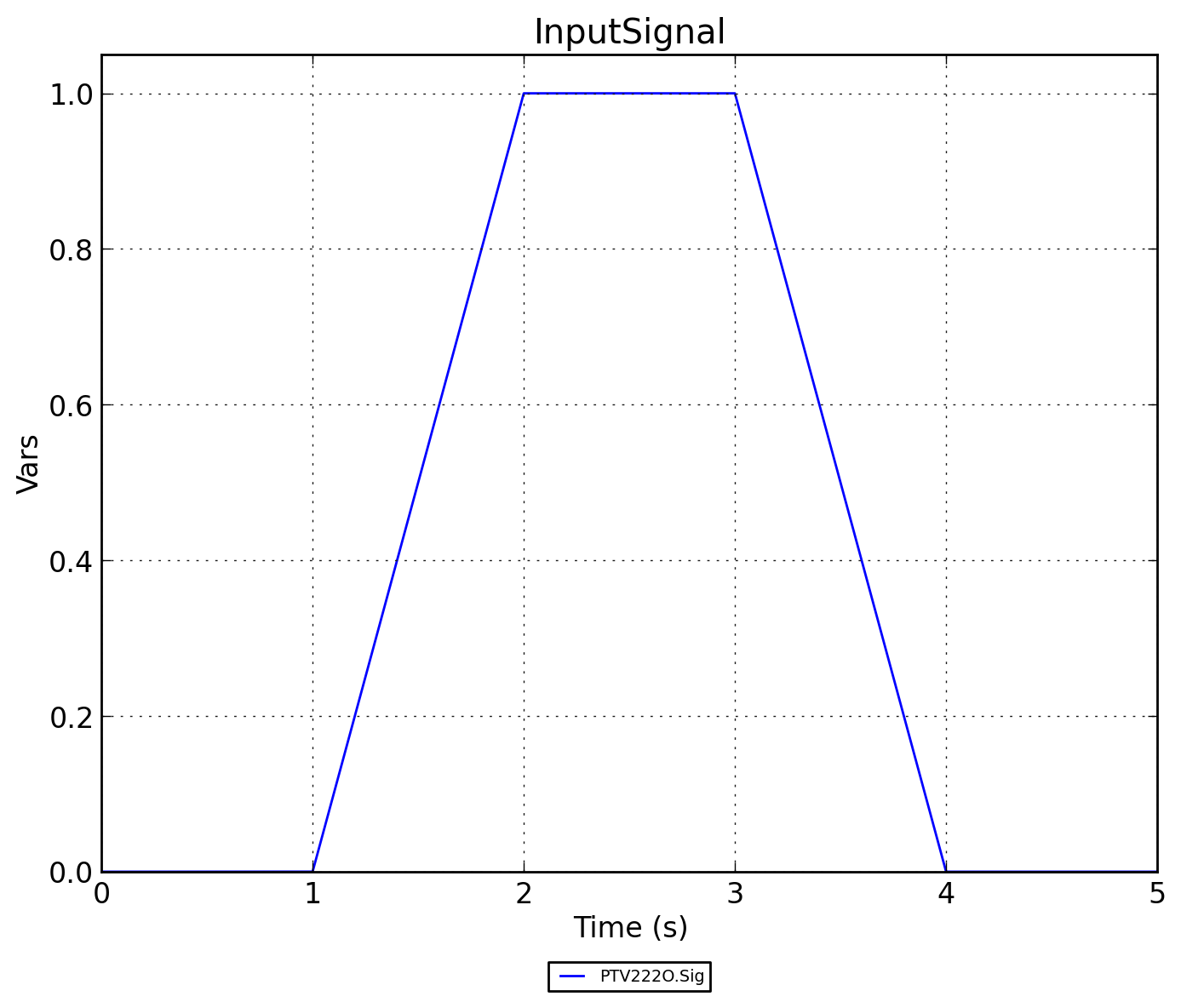

Рисунок 3 - PTV222O.InputSignal

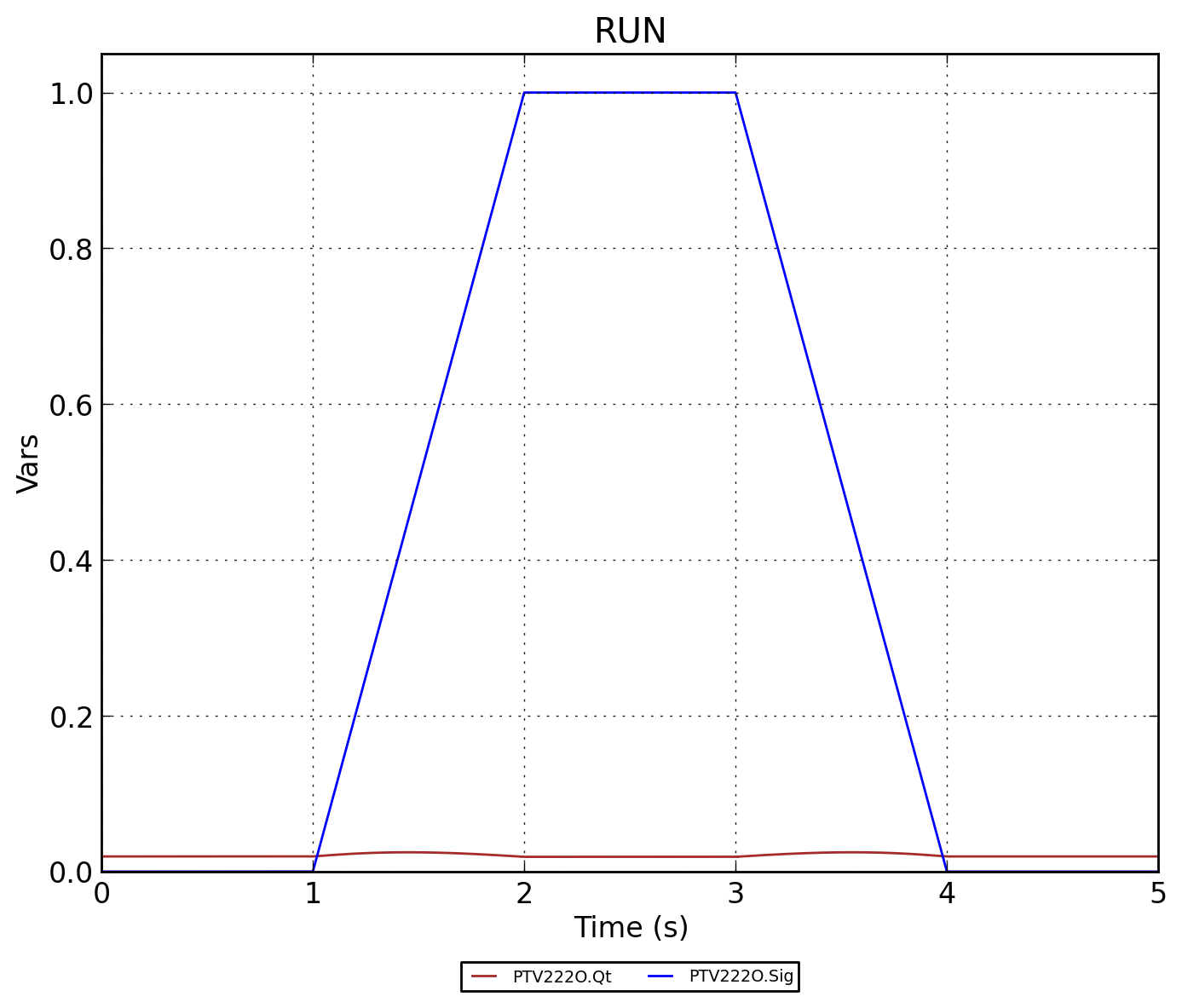

Рисунок 4 - PTV222O.RUN
