Объект: PT1VIO

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT1VIO

Аннотация: Вход/выход в трубу

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Термопневматический порт, вход в элемент
2	Port2	base.ThermalFluid2	Термопневматический порт, выход из элемента

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	A_lam	base.real	Коэффициент гиперболы (A_lam / Re). Zeta в области ламинарного течения, -	100.0
2	D	base.real	Гидравлический диаметр, м	0.01
3	Fluid		Имя объекта свойств среды, -
4	L	base.real	Длина элемента, м	0.01
5	P0	base.real	Начальное давление, Па	101325
6	T0	base.real	Начальная температура, K	293.15
7	W_undisturbed	base.real	Скорость невозмущенного потока на выходе, м/с	0.0
8	a	base.real	Толщина стенки трубопровода или угол вход/выход, м или град	0.0
9	r	base.real	Радиус скругления на входе или длина конусной части или расстояние от стенки до входа в трубу, м	0.1
10	types	string	Вход в прямую трубу постоянного поперечного сечения (D, r, a);1. Вход трубу которая заделана заподлицо под углом с отсутствием проходящего потока (D, a);2. Вход в коллектор очерченный по дуге круга с торцевой стенкой (D, r);3. Вход в коллектор очерченный по дуге круга без торцевой стенки (D, r);4. Вход конический коллектор с торцевой стенкой (D, r, a);5. Вход в конический коллектор без торцевой стенки (D, r, a) [0,1,2,3,4,5], -	0

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	PT1VIO
Модуль тестируемого компонента	PneumaticsThermo
Дата тестирования	Tue Mar 10 23:52:55 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект PT1VIO - Вход/выход в трубу

Тест: Проверка значения массового расхода при перепаде давления от 0 до 2000Па.

Вход/выход в трубу, PT1VIO

types=0 - Выбор типа входа/выхода (значение), -
D=0.05 - Гидравлический диаметр, м
r=0.015 - Радиус скругления на входе или длина конусной части или расстояние от стенки до входа в трубу, м
a=0.0002 - Толщина стенки трубопровода или угол вход/выход, м или град
W_undisturbed=0.0 - Скорость невозмущенного потока на выходе, м/с
L=0.01 - Длина элемента, м
A_{lam}=1.0 - Коэффициент гиперболы (A_lam / Re). Zeta в области ламинарного течения, -
P0=101300 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=DryAir, чистый воздух - Имя объекта свойств среды, -

Результат:
Сопротивление по длине отсутствует .
Коэффициент ζ из справочника по гидравлическим сопротивлениям
Идельчик (3-е издание, страница 122)
Определение ζ для других типов входа/выхода определяется таблицами и формулами на страницах Идельчик (3-е издание, с. 122-129, 511).
Коэффициент A_{lam} = 1, Re > 1500. Вклад в ζ коэффициента A_{lam} = ζ + A_{lam} / Re минимален.

Qm= 0.1522 кг/c

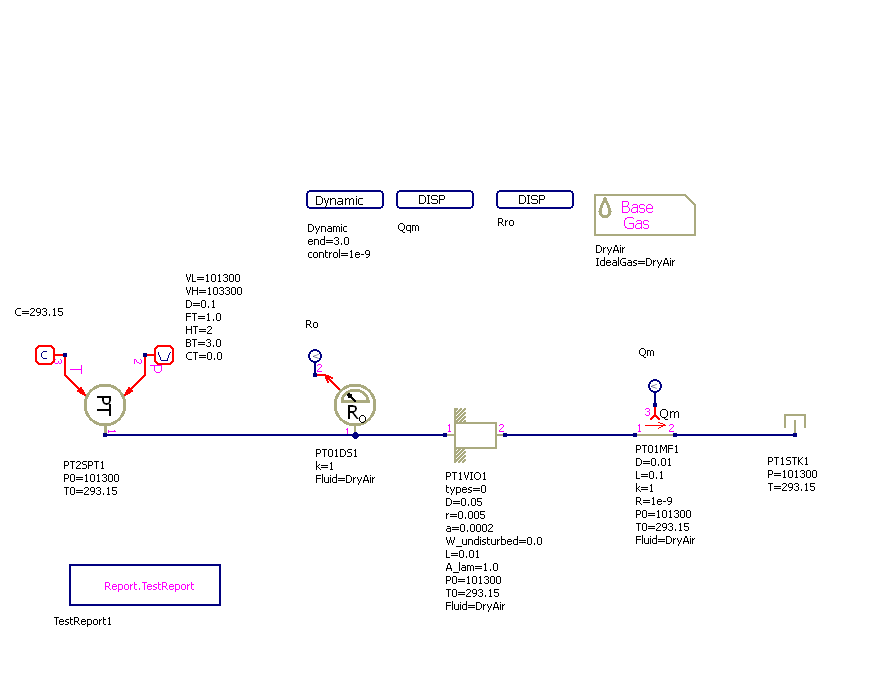

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

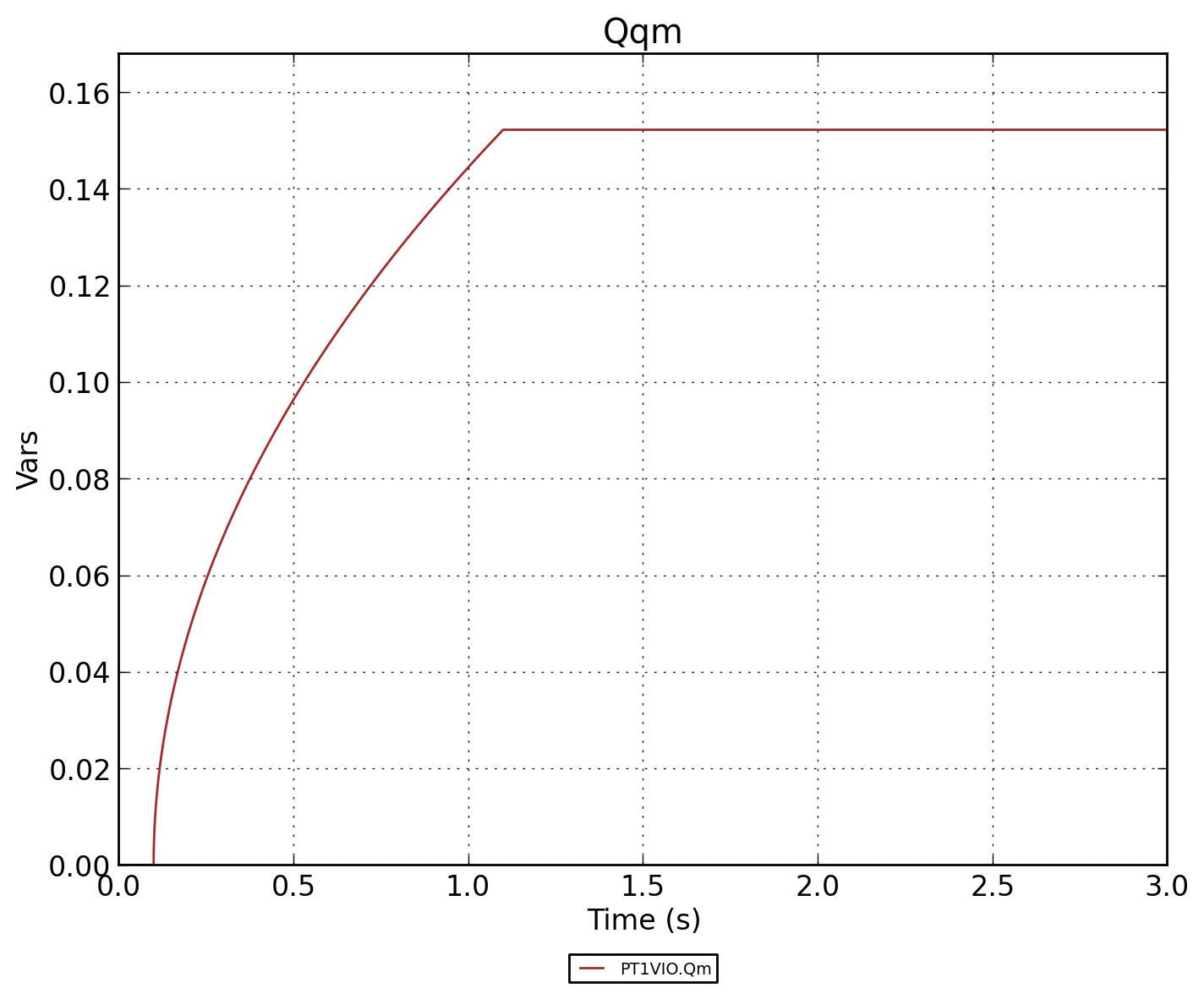

Рисунок 2 - PT1VIO.Qqm

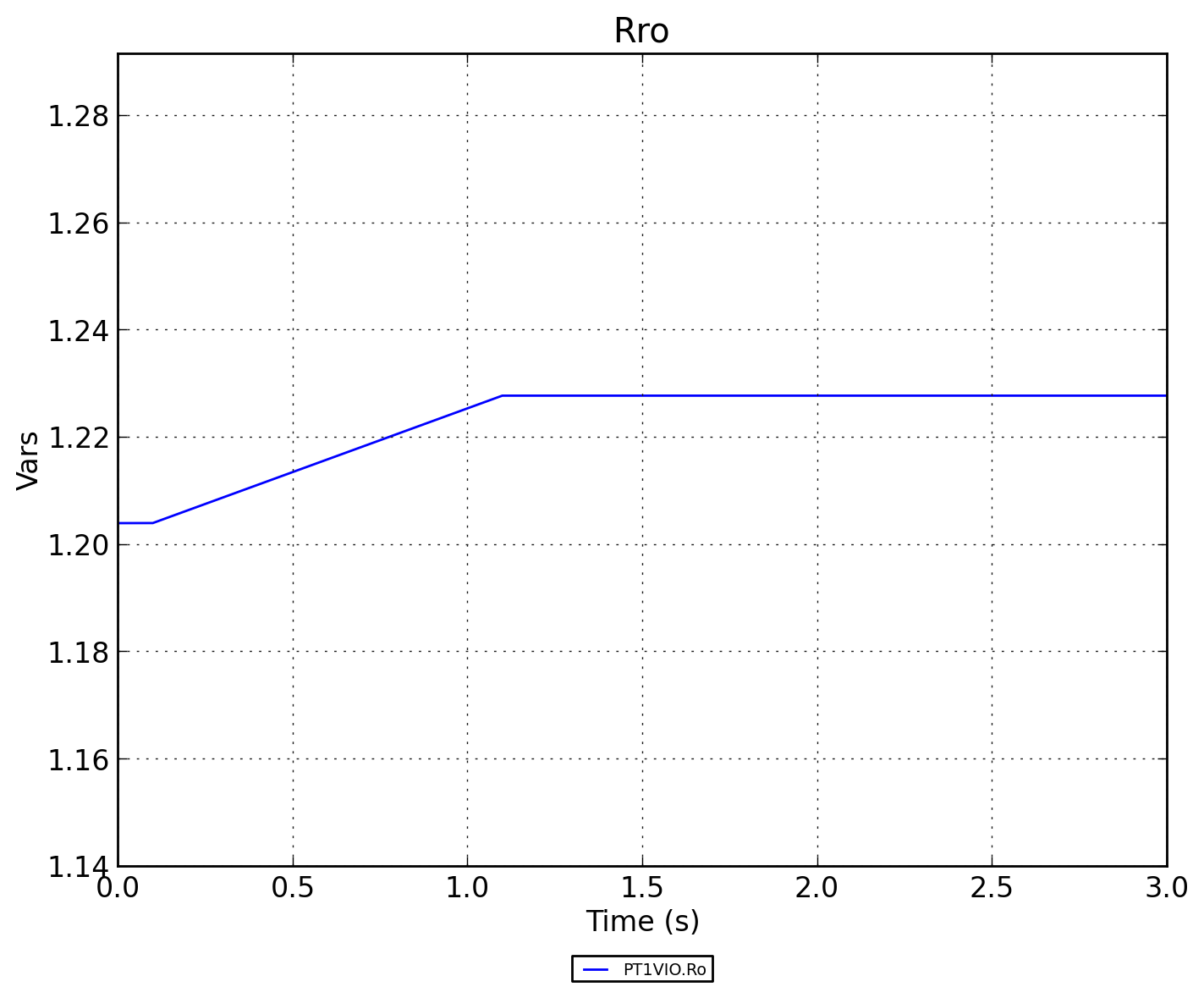

Рисунок 3 - PT1VIO.Rro

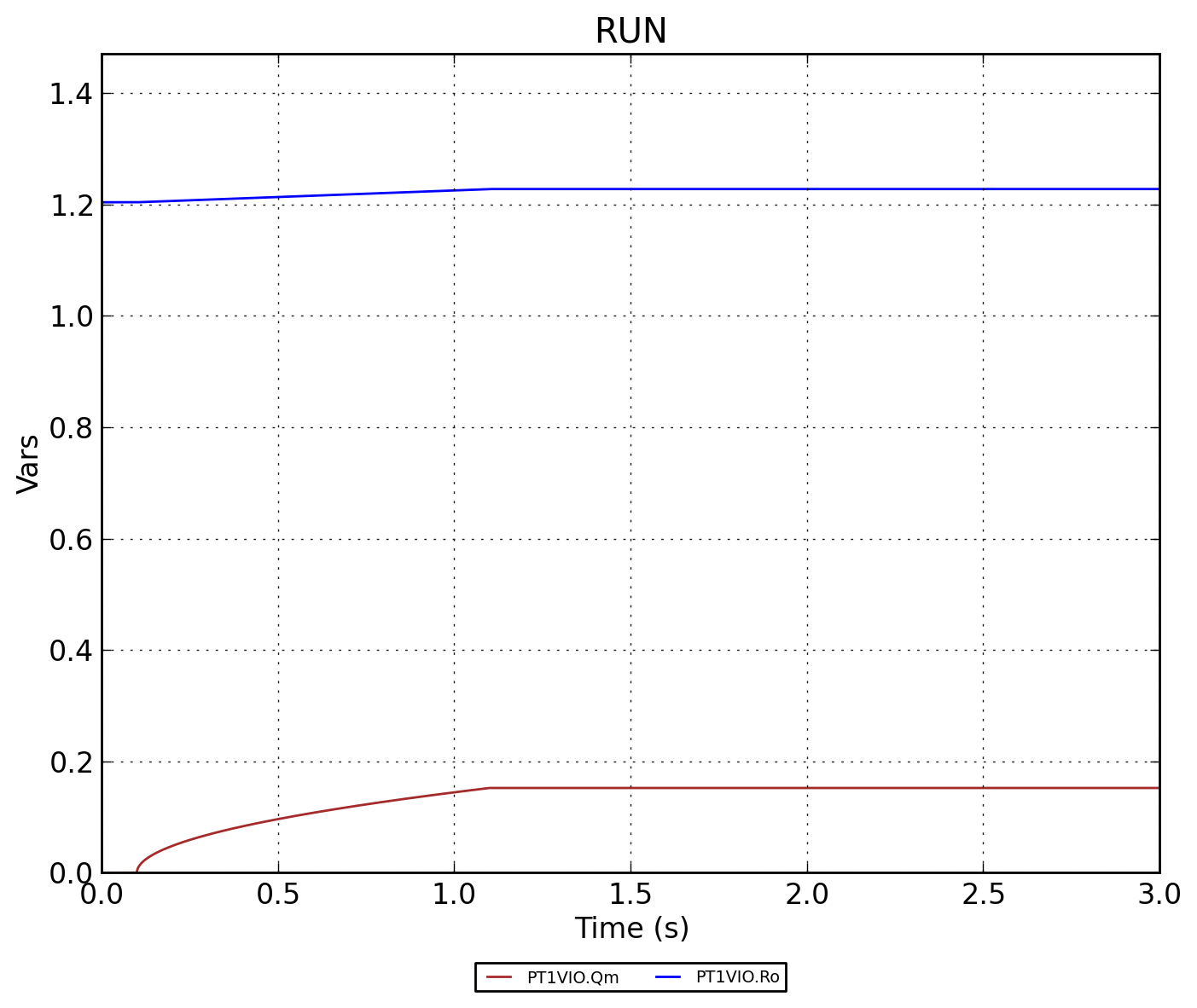

Рисунок 4 - PT1VIO.RUN
