Объект: PT02PR

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT02PR

Аннотация: Вентилятор с заданной эмпирической зависимостью

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	ThermalFluid2	base.ThermalFluid2	Теплогидравлический порт 2

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	D	base.real	Диаметр элемента, м	0.01
2	Fluid		Имя объекта свойств среды, -	Fluid
3	L	base.real	Длина элемента, м	0.01
4	P0	base.real	Начальное давление на элементе, Па	101325
5	Q_zero	base.real	Максимальный объемный расход, м3/с	0.1
6	T0	base.real	Начальная температура элемента, К	293.15
7	dP_reference_point	base.real	Перепад давления в точке зануления расхода, Па	1e5

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	PT02PR
Модуль тестируемого компонента	PneumaticsThermo
Дата тестирования	Tue Mar 24 22:35:21 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект PT02PR - Вентилятор с заданной эмперической зависимостью

Тест: Из-за изменения перепада давлений с  0 до 200000 Па происходит
изменение объемного расхода через вентилятор.

Вентилятор с заданной эмперической зависимостью, PT02PR

Q_{zero}=0.1 - Максимальный объемный расход, м3/с
dP_{reference_point}=100000 - Перепад давления в точке зануления расхода, Па
D=0.01 - Диаметр элемента, м
L=0.01 - Длина элемента, м
P0=101300 - Начальное давление на элементе, Па
T0=300 - Начальная температура элемента, К
Fluid=DryAir ,воздух - Имя объекта свойств среды, -

Результат
Изначально перепад давлений нулевой. Объемный расход
при данном перепаде соответствует параметру Q0 - максимальному расходу = 0.1 м3/c.
Затем давление уменьшается, согласно закону:
Q_{v}=Q_{0} * sqrt(1 - dp / dP_{0}) при давлении меньше давления в опорной точке.
Перепад опорной точки dP_{0} равен 101300 Па. Проверим соответствие точек графика теоретической зависимости
объемного расхода от dp, где Q_{v} вычисляется через среднюю плотность на портах вентилятора и массовый расход:
dp = 0 Па: Qv = 0.1
dp = 25000 Па: Qv = 0.0866 м3/с. Теоретическая точка: Qv = 0.1 * sqrt (1 - 25000/100000) м3/с ≈ 0.0866 м3/с
dp = 50000 Па: Qv = 0.0707 м3/с. Теоретическая точка: Qv = 0.1 * sqrt (1 - 50000/100000) м3/с ≈ 0.0707 м3/с
dp = 75000 Па: Qv = 0.05 м3/с. Теоретическая точка: Qv = 0.1 * sqrt (1 - 75000/100000) м3/с = 0.05 м3/с
dp >= 100000 Па: Qv = 0.0 м3/с

Параметры объектов приведены на схеме.

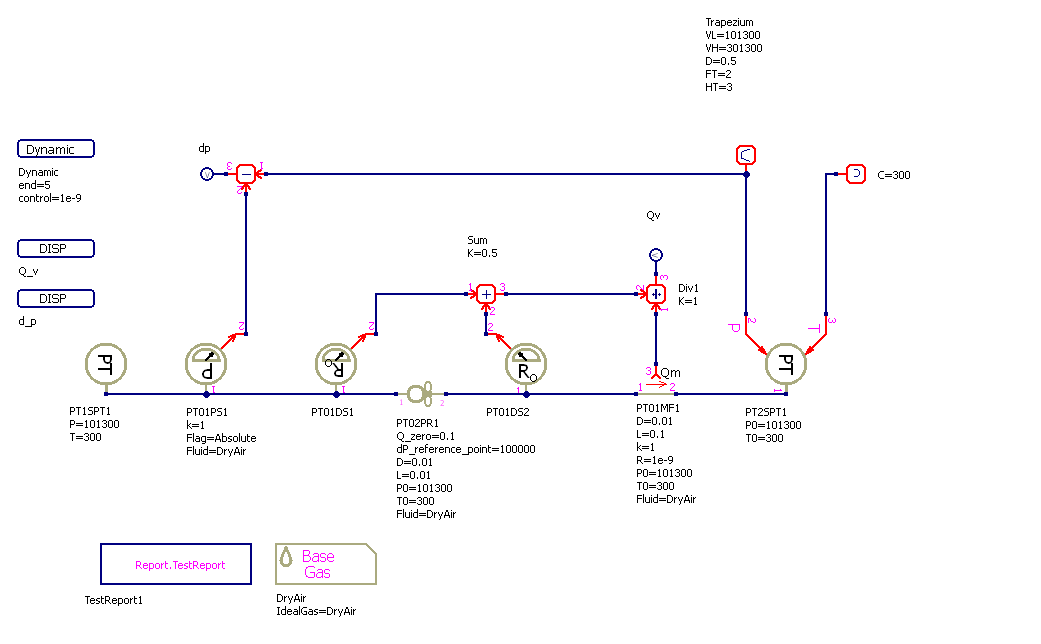

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

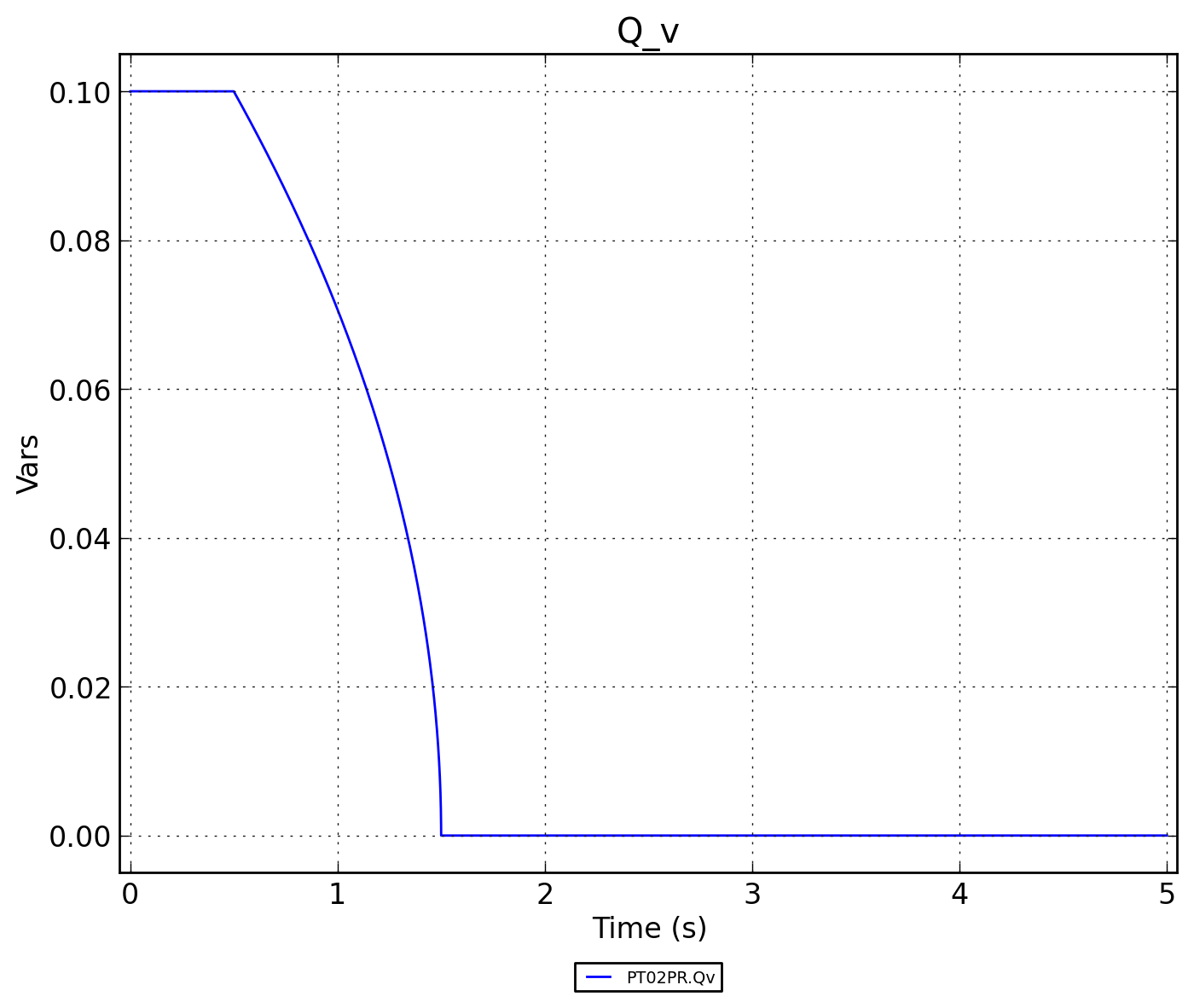

Рисунок 2 - PT02PR.Q_v

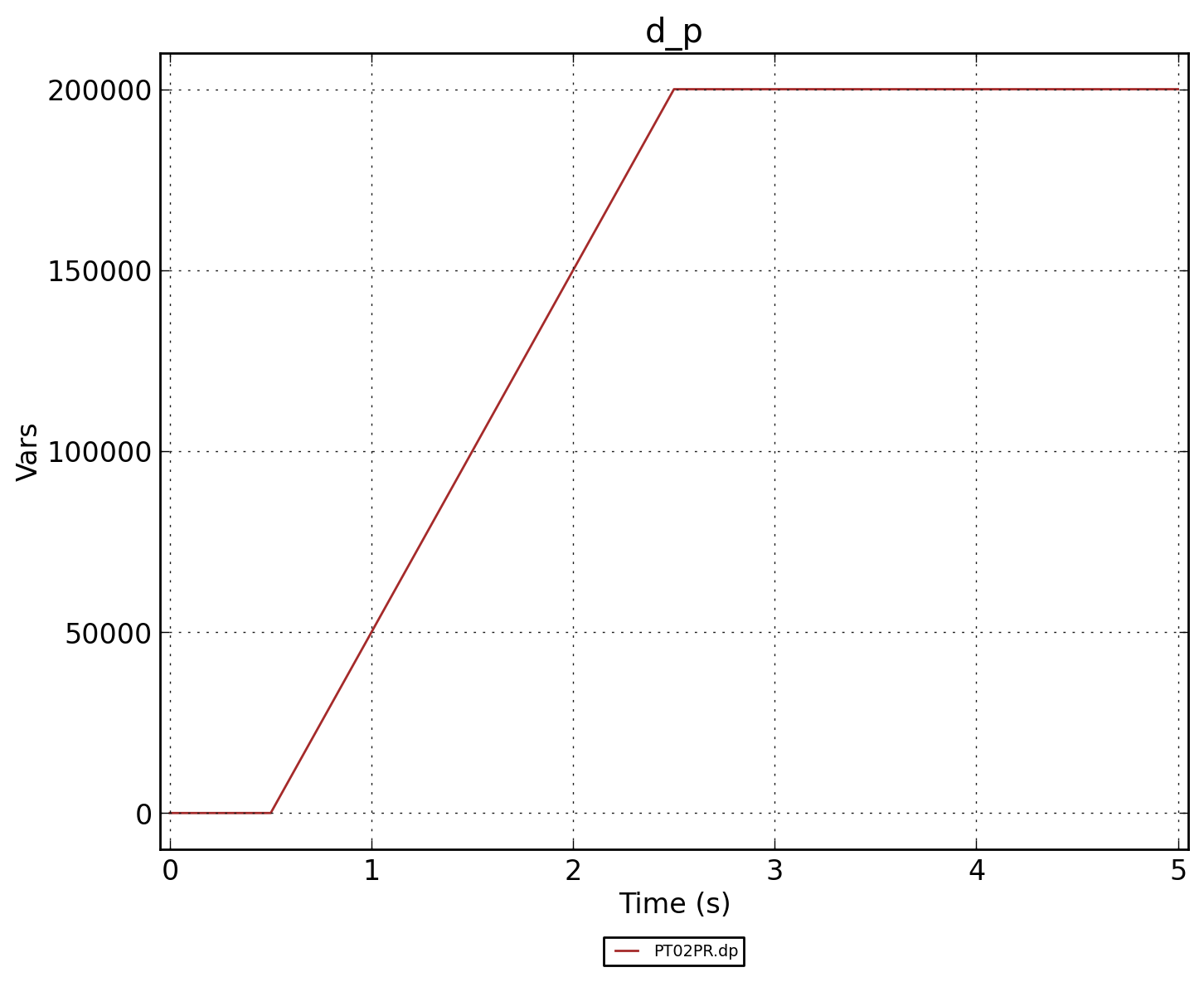

Рисунок 3 - PT02PR.d_p

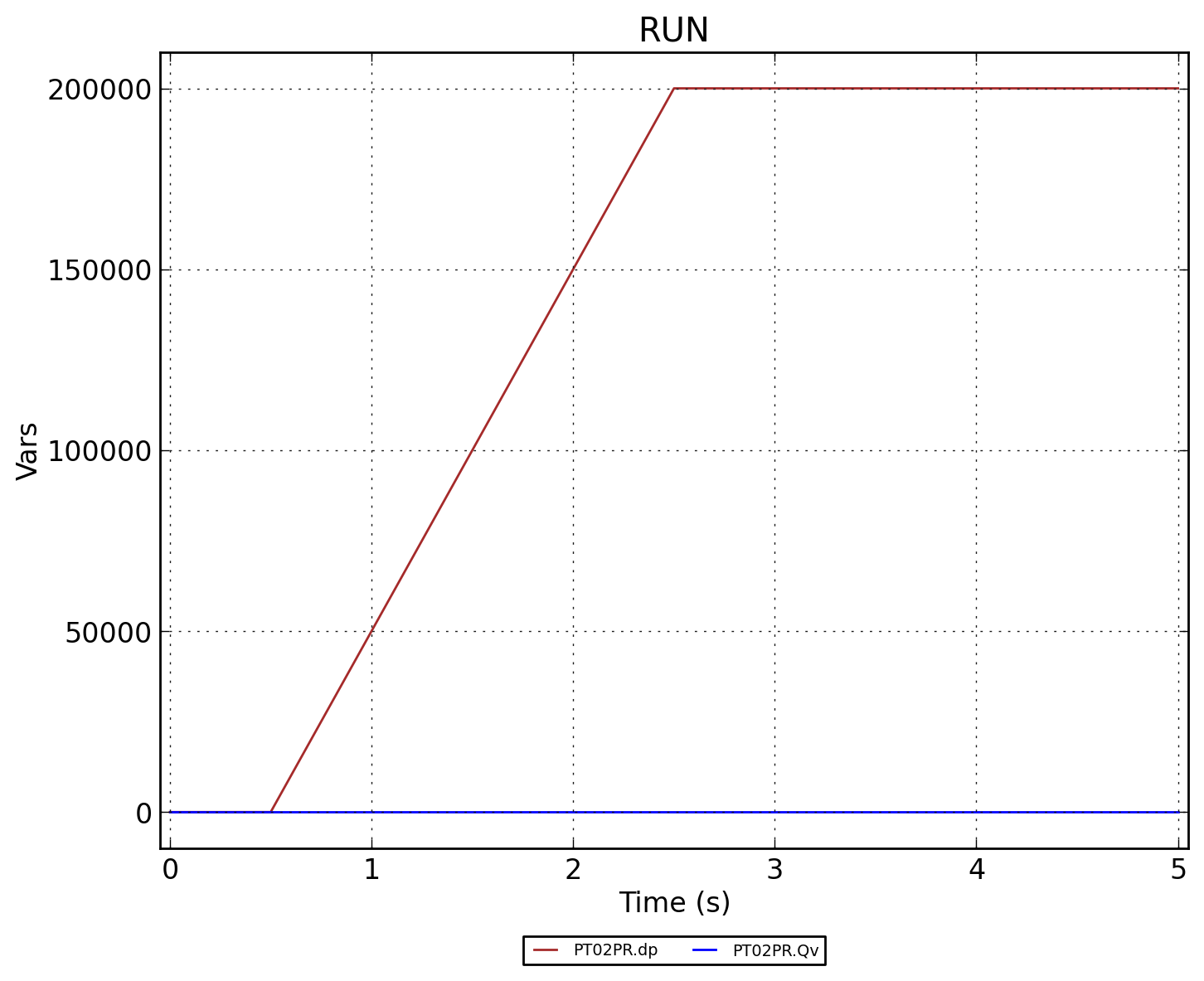

Рисунок 4 - PT02PR.RUN
