Объект: PT02MP

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT02MP

Аннотация: Насос управляемым массовым расходом

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Термопневматический порт, вход в элемент
2	Port2	base.ThermalFluid2	Термопневматический порт, выход из элемента
3	Port3	base.DOF1	1D упраляющий порт, массовый расход через насос кг/с

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	D	base.real	Гидравлический диаметр, м	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	base.real	Длина элемента, м	0.01
4	P0	base.real	Начальное давление, Па	101325
5	T0	base.real	Начальная температура, K	293.15



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

PT02MP

Модуль тестируемого компонента

PneumaticsThermo

Дата тестирования

Tue Mar 10 21:22:57 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Объект PT02MP - Насос с управляемым массовым расходом
Тест: Проверка насоса с управляемым массовым расходом
при изменении перепада давлений на портах

Насос с управляемым массовым расходом, PT02MP

D=0.01 - Гидравлический диаметр, м
L=0.01 - Длина элемента, м
P0=101300 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=DryAir, чистый воздух - Имя объекта свойств среды, -

Результат:
Перепад давлений увеличивается с 0 до 100000 Па, вне зависимости
от него, массовый расход идеального насоса постоянен
и равен сигналу с порта = 0.1 кг/с

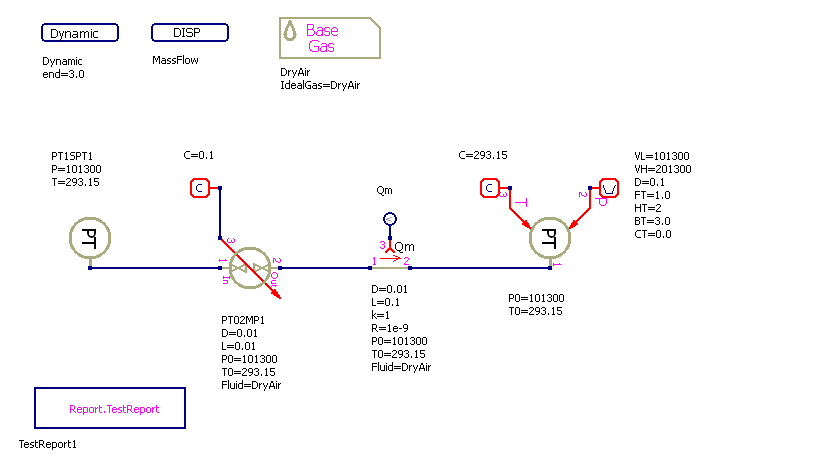

../../../../_images/PT02MP.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

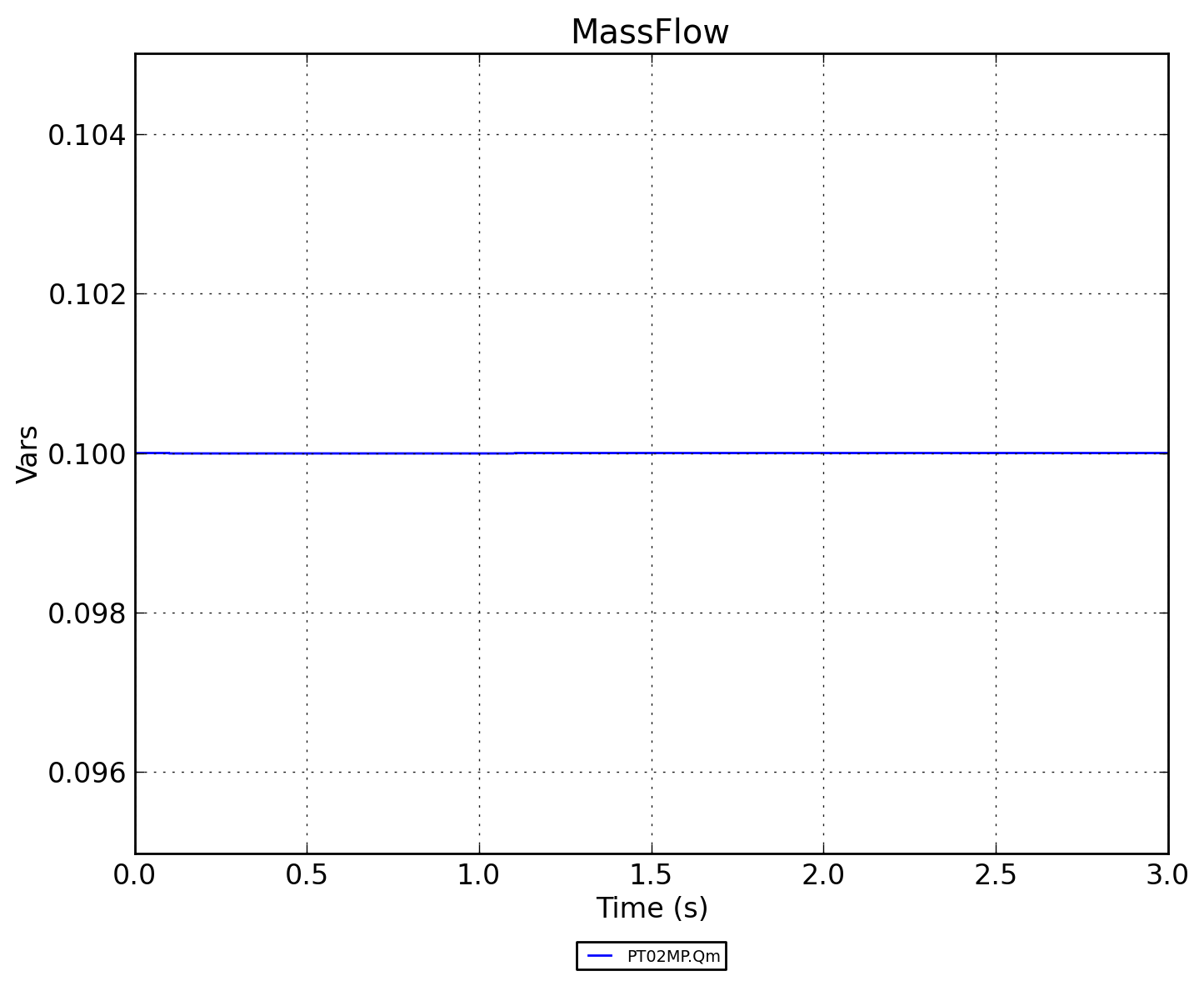

../../../../_images/PT02MP.MassFlow.png — Рисунок 2 - PT02MP.MassFlow

../../../../_images/PT02MP.RUN.png — Рисунок 3 - PT02MP.RUN
