Объект: PT1TEO

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT1TEO

Аннотация: Диафрагма

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Термопневматический порт, вход в элемент
2	Port2	base.ThermalFluid2	Термопневматический порт, выход из элемента

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	A_lam	base.real	Коэффициент гиперболы (A_lam / Re). Zeta в области ламинарного течения в узком сечении мембраны, -	100
2	Dm	base.real	Гидравлический диаметр узкого сечения мембраны, м	0.01
3	Dp	base.real	Гидравлический диаметр трубопровода, м	0.02
4	Fluid		Имя объекта свойств среды, -
5	Lm	base.real	Ширина узкого сечения мембраны, м	0.01
6	Lp	base.real	Длина трубопровода с учетом ширины мембраны, м	0.2
7	P0	base.real	Начальное давление, Па	101325
8	T0	base.real	Начальная температура, K	293.15
9	eps_p	base.real	Абсолютная шероховатость трубопровода, м	0.000045



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

PT1TEO

Модуль тестируемого компонента

PneumaticsThermo

Дата тестирования

Tue Mar 10 23:49:37 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Объект PT1TEO - Диафрагма

Тест: Проверка значения массового расхода при перепаде давления от 0 до 2000Па.

Диафрагма, PT1TEO

Dm=0.01 - Гидравлический диаметр узкого сечения мембраны, м
Dp=0.02 - Гидравлический диаметр трубопровода, м
Lm=0.01 - Ширина узкого сечения мембраны, м
Lp=0.02 - Длина трубопровода с учетом ширины мембраны, м
eps_p=0 - Абсолютная шероховатость трубопровода, м
A_lam=0 - Коэффициент гиперболы (A_lam / Re). Zeta в области ламинарного течения в узком сечении мембраны, -
P0=101300 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=DryAir, чистый воздух - Имя объекта свойств среды, -

Результат:
В модели PT1TEO вклад сопротивления учитывается по длине трубопровода,  исключая длину узкой части.
Коэффициент ζ из справочника по гидравлическим сопротивлениям
Идельчик (3-е издание, страница 167) :

Коэффициент A_{lam} = 0. Вклад в ζ коэффициента A_{lam} = ζ + A_{lam} / Re отсутствует.

Qm=0.0052 кг/c

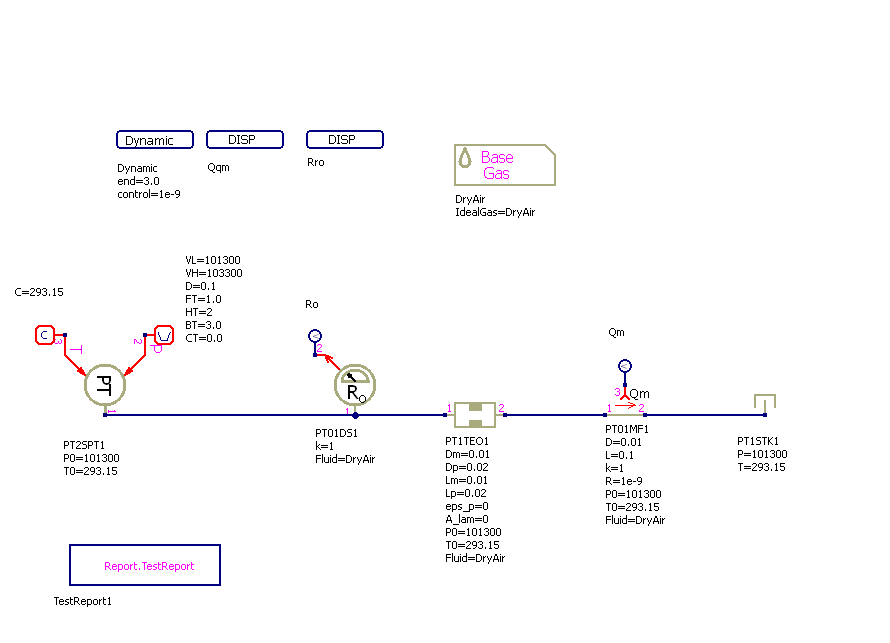

../../../../_images/PT1TEO.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

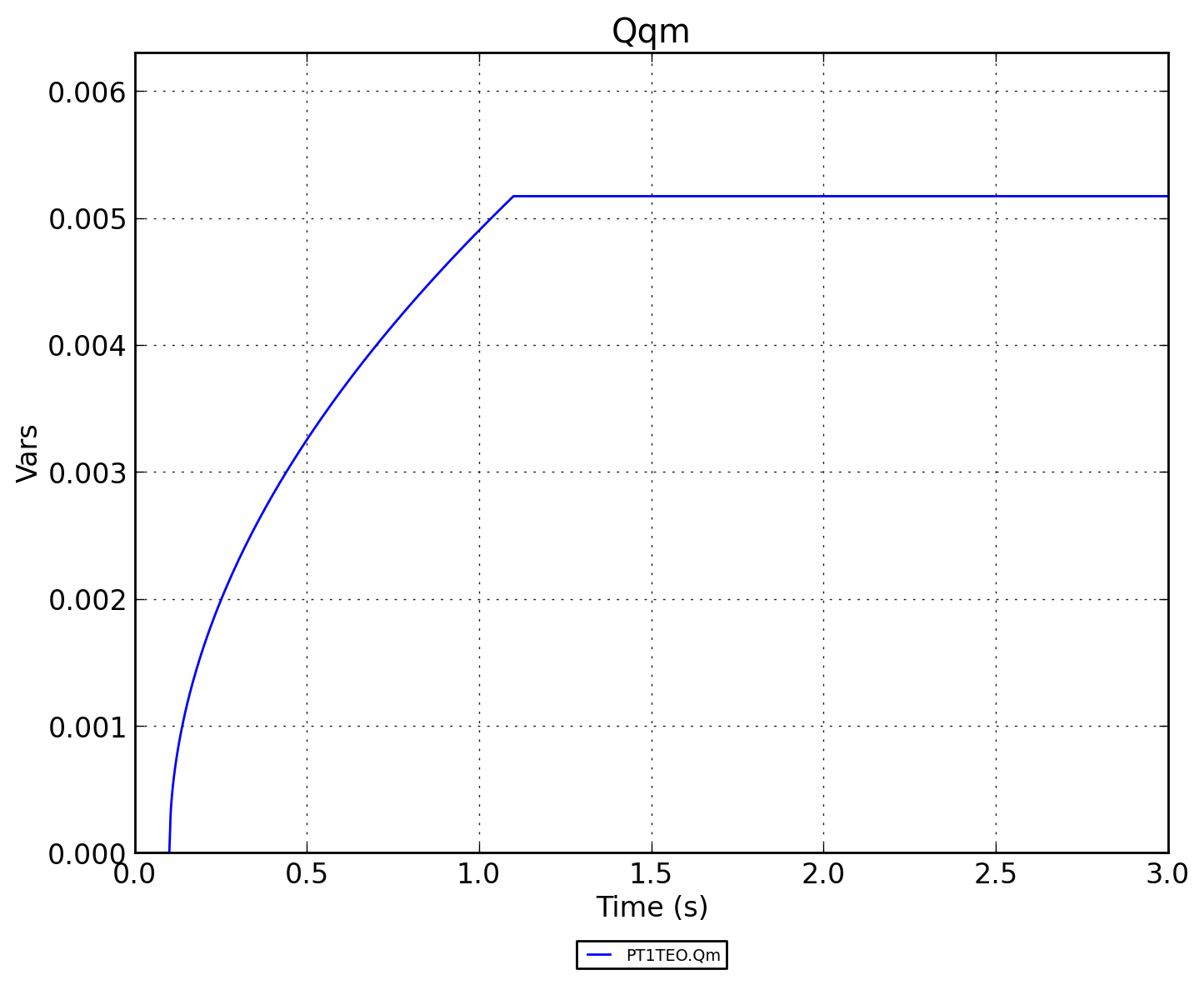

../../../../_images/PT1TEO.Qqm.png — Рисунок 2 - PT1TEO.Qqm

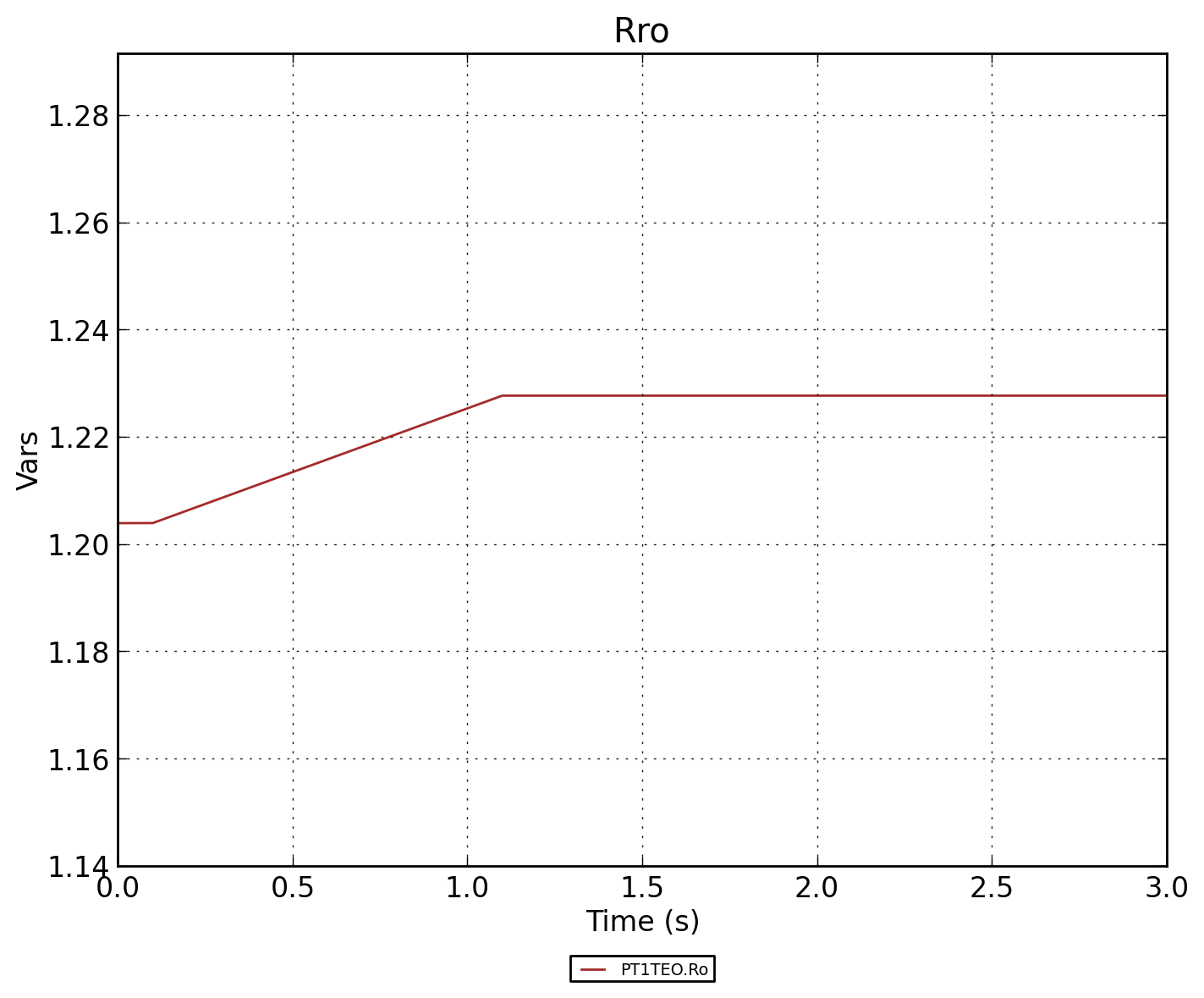

../../../../_images/PT1TEO.Rro.png — Рисунок 3 - PT1TEO.Rro

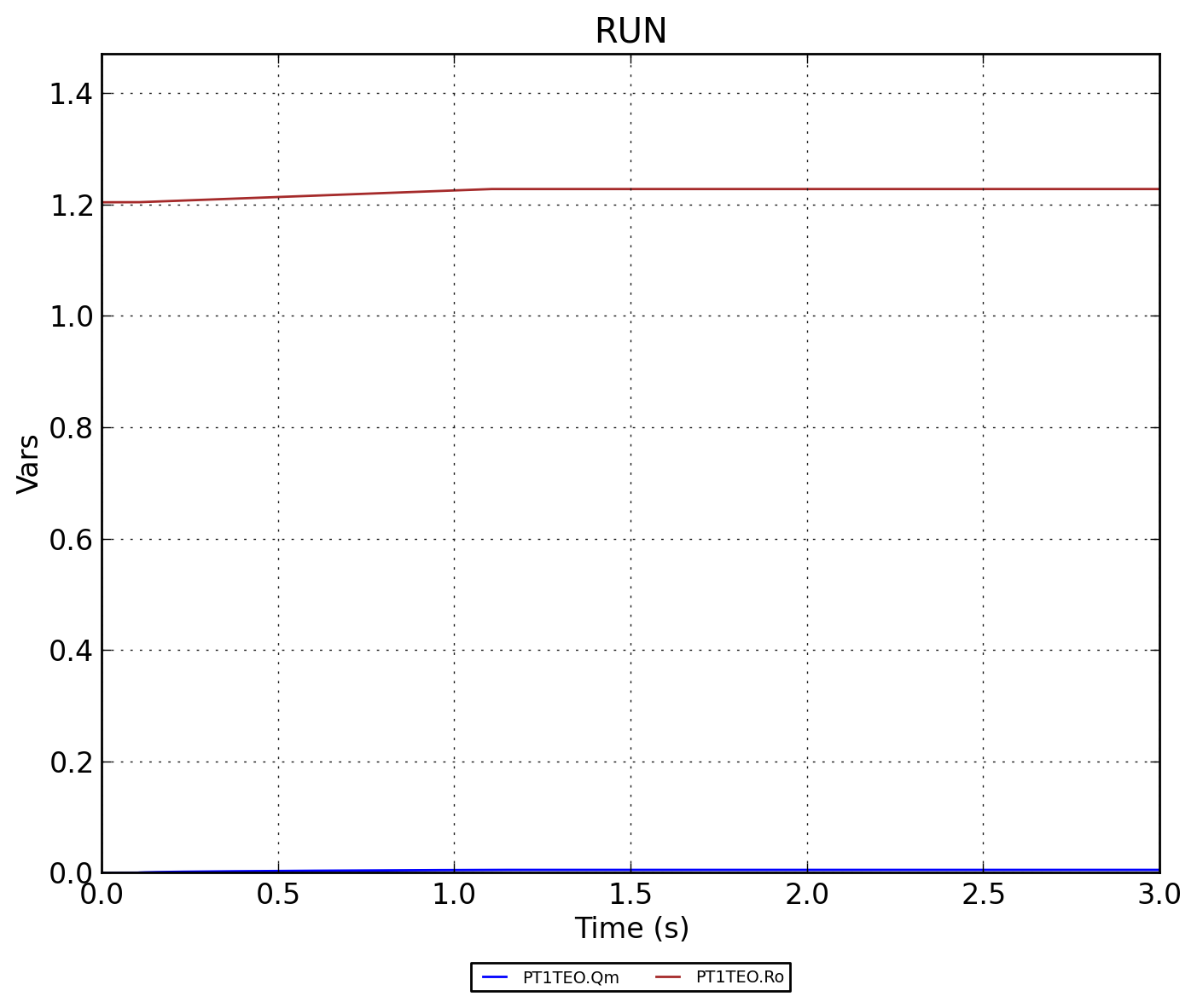

../../../../_images/PT1TEO.RUN.png — Рисунок 4 - PT1TEO.RUN
