Объект: PT01MTP

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT01MTP

Аннотация: Объемный насос с механической частью и теплоотдачей

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Thermohydraulic port A	base.ThermalFluid2	ThermalFluid2
2	Thermohydraulic port B	base.ThermalFluid2	ThermalFluid2
3	Mechanical port C	base.DOF1	DOF1
4	Thermal port D	base.DOF1	DOF1

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	C	base.real	Теплоемкость насоса, Дж/К	1
2	D	base.real	Диаметр элемента, м	0.01
3	Fluid		Имя объекта свойств среды	Fluid
4	JR	base.real	Момент инерции, кг*м2	1e-8
5	KPD	base.real	Общий КПД	0.8
6	KPD0	base.real	Объемный КПД	0.9
7	L	base.real	Длина элемента, м	0.01
8	NN	base.real	Частота рабочей точки, рад/c	1000
9	P0	base.real	Начальное давление на объемах элемента, Па	101325
10	PN	base.real	Перепад рабочей точки, Па	5e5
11	T0	base.real	Начальная температура на объемах элемента, К	293.15
12	T_environment	base.real	Температура окружающей среды, К	340
13	T_pump	base.real	Температура насоса, К	300
14	Vr	base.real	Рабочий объем, м3	1e-4
15	k_environment	base.real	Коэффициент конвекции в окружающую среду, Дж/(с*К)	0.1
16	k_fluid	base.real	Коэффициент конвекции в жидкость, Дж/(с*К)	0.1



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

PT01MTP

Модуль тестируемого компонента

PneumaticsThermo

Дата тестирования

Tue Mar 10 21:17:22 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Объект PT01MTP - Объемный насос с механической частью и теплоотдачей.

Тест:  Нагрев насоса вследствие трения при конвекции в жидкость при
k_{fluid} = 1.0 Дж/(c * К) и отсутсвием конвекции в окружающую
среду k_{environment} = 0.0 Дж/(c * К)

Насос с механической частью и теплоотдачей., PT01MTP

Vr=1e-2 - Рабочий объем, м3
PN=5e5 - Перепад рабочей точки, Па
NN=1000 - Частота рабочей точки, рад/с
KPD0=0.9 - Объемный КПД
KPD=0.09 - Общий КПД
JR=1e-8 - Момент инерции, кг*м2
D=0.01 - Диаметр элемента, м
L=0.01 - Длина элемента, м
C=0.1 - Теплоемкость насоса, Дж/К
k_{environment}=0.0 - Коэффициент конвекции в окружающую среду, Дж/(с*К)
k_{fluid}=1.0 - Коэффициент конвекции в жидкость, Дж/(с*К)
T_{environment}=300 - Температура окружающей среды, К
T_{pump}=300 - Температура насоса, К
P0=101300 - Начальное давление на объемах элемента, Па
T0=300 - Начальная температура на объемах элемента, К
Fluid=DryAir, чистый воздух - Имя объекта свойств среды, -

Результат
Установившаяся температура
T_nasos  = 413.7645 K

Параметры объектов приведены на схеме.

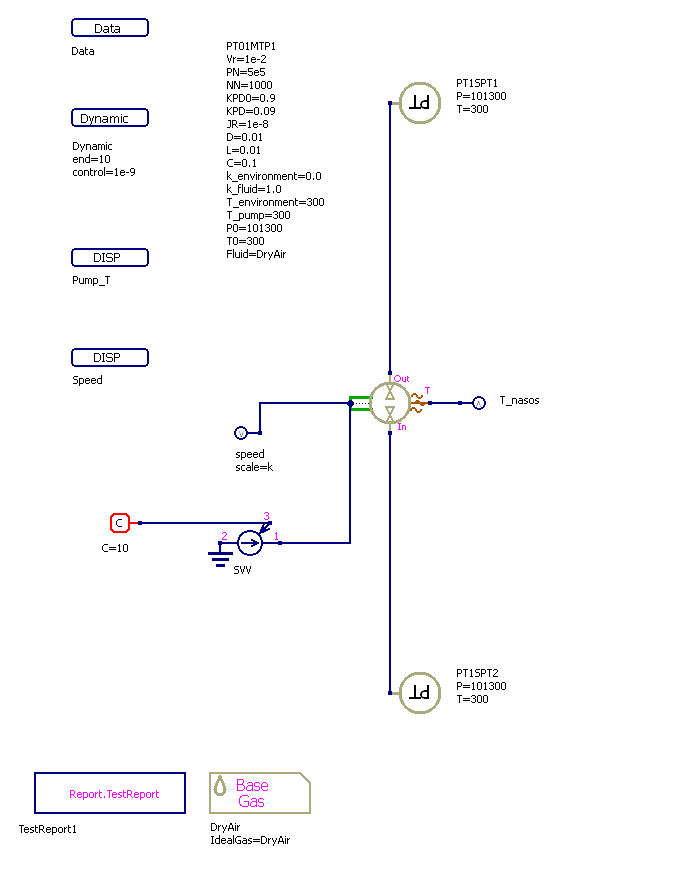

../../../../_images/PT01MTP.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

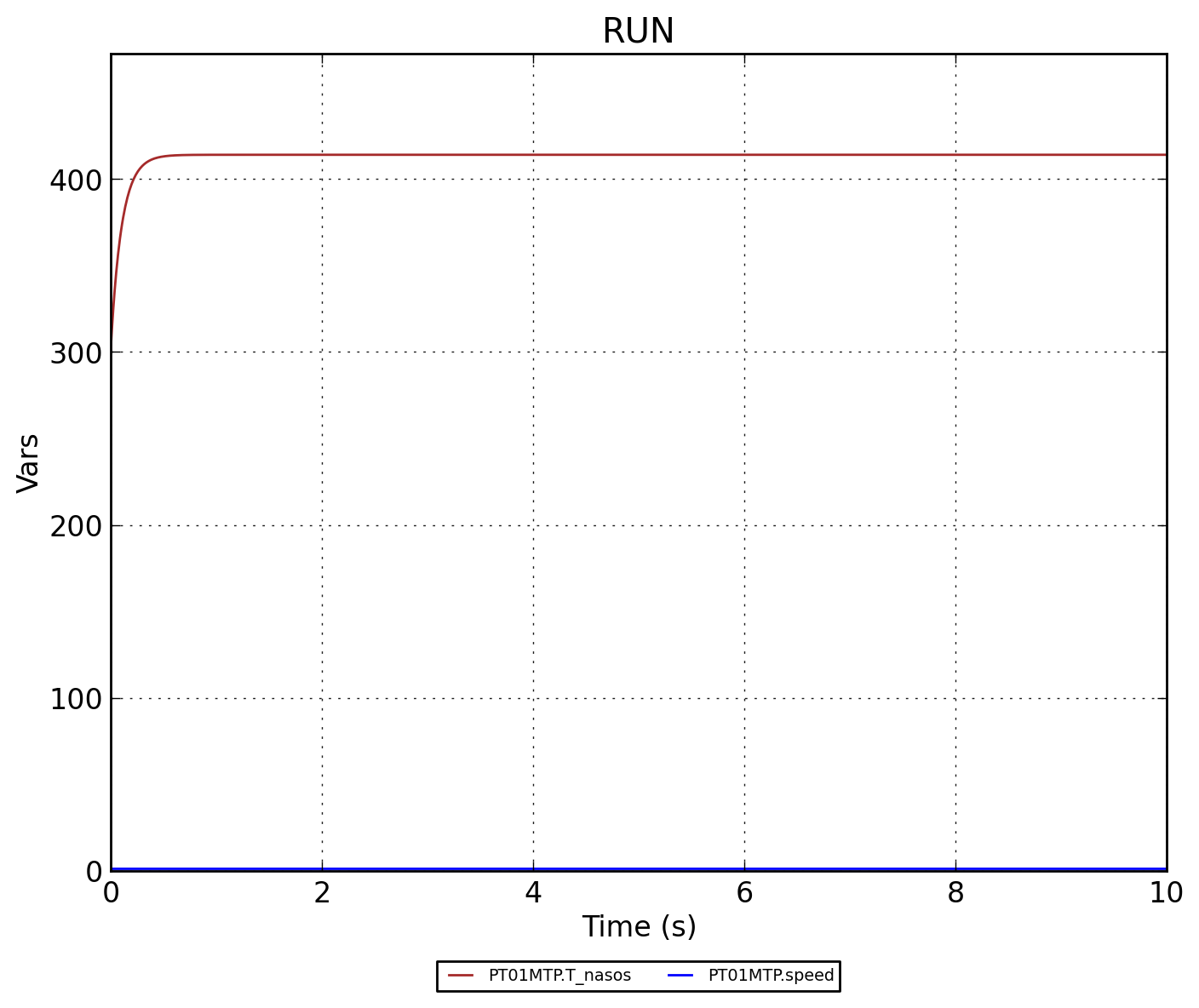

../../../../_images/PT01MTP.RUN.png — Рисунок 2 - PT01MTP.RUN

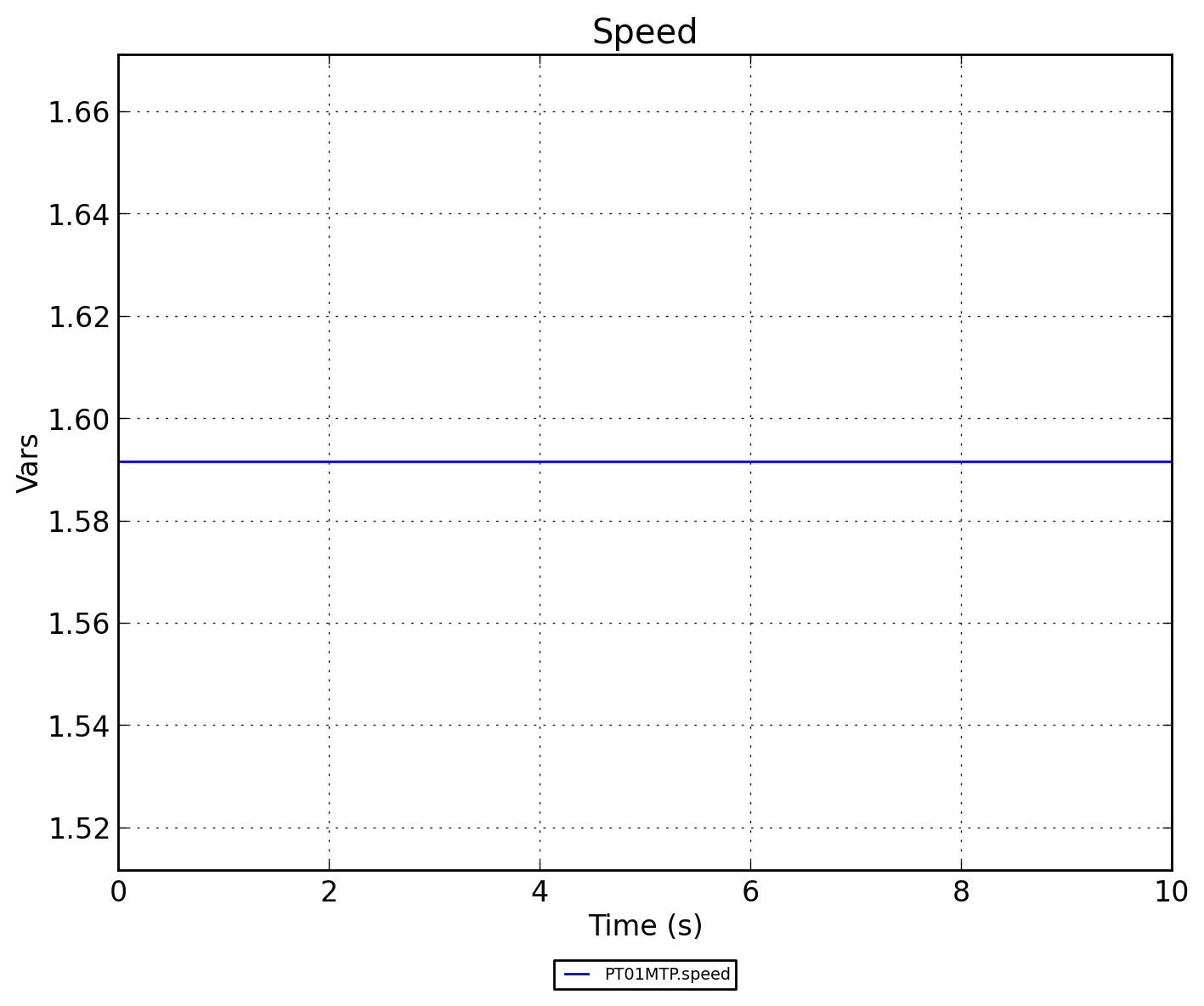

../../../../_images/PT01MTP.Speed.png — Рисунок 3 - PT01MTP.Speed

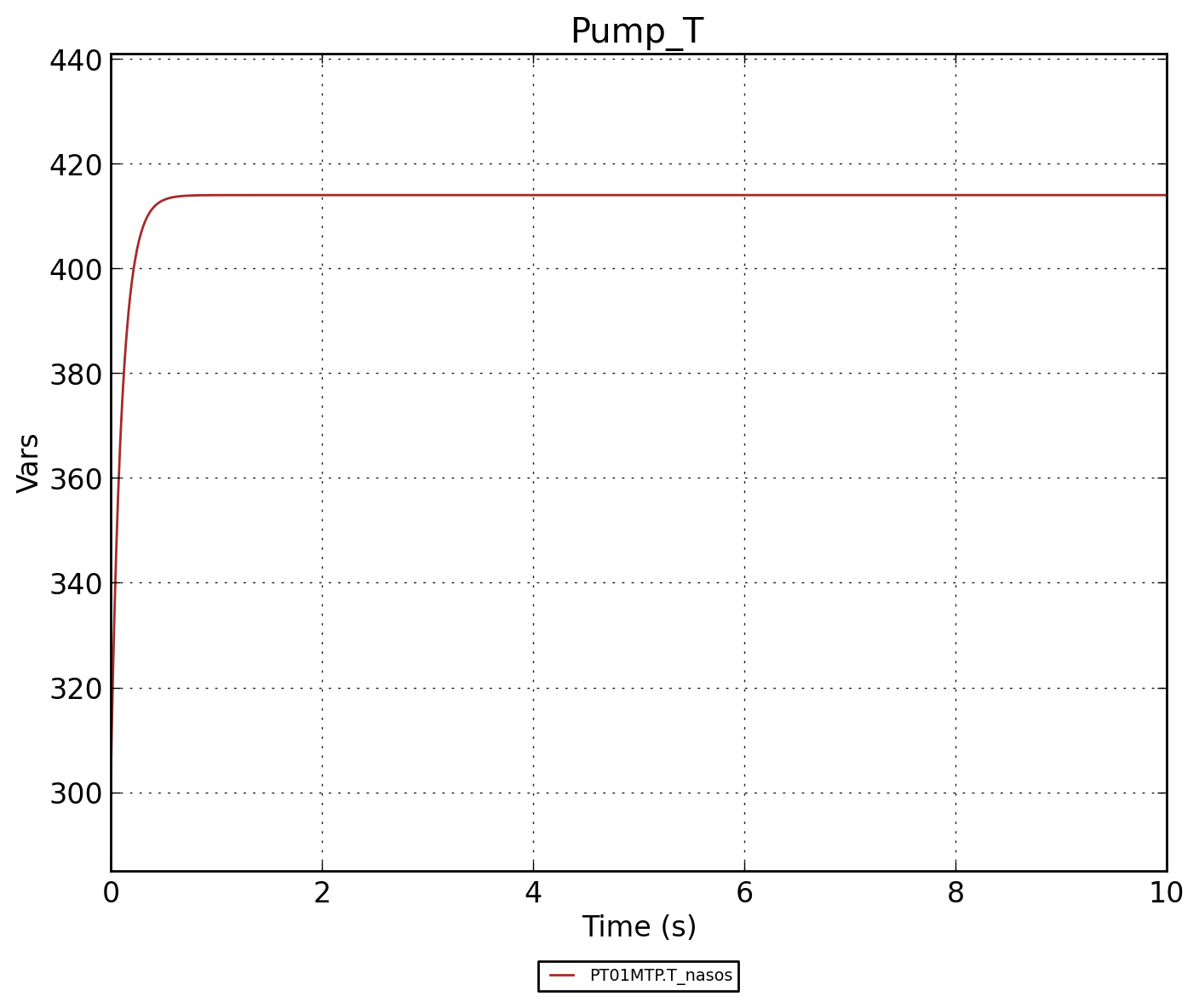

../../../../_images/PT01MTP.Pump_T.png — Рисунок 4 - PT01MTP.Pump_T
