Объект: PT2SPT

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT2SPT

Аннотация: Управляемый источник P,T

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Термопневматический порт, вход/выход элемента
2	Port2	base.DOF1	1D упраляющий порт, давление Па
3	Port3	base.DOF1	1D упраляющий порт, температура К

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	P0	base.real	Начальное давление, Па	101325
2	T0	base.real	Начальная температура, K	293.15



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

PT2SPT

Модуль тестируемого компонента

PneumaticsThermo

Дата тестирования

Wed Mar 11 00:13:30 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Объект PT2SPT -  Управляемый источник P,T  .

Тест: Проверка управляемого источника P,T

Управляемый источник P,T, PT2SPT

P0 =101300 - Начальное давление, Па
T0 =293.15 - Начальная температура, К

Результат: Значения и график сигналов
на управляющих портах источника соответствует
замерам в линии на узлах выходного порта.

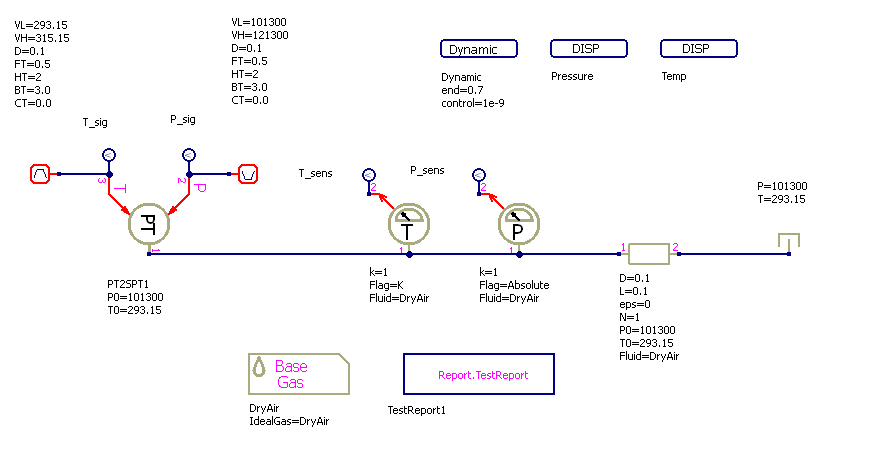

../../../../_images/PT2SPT.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

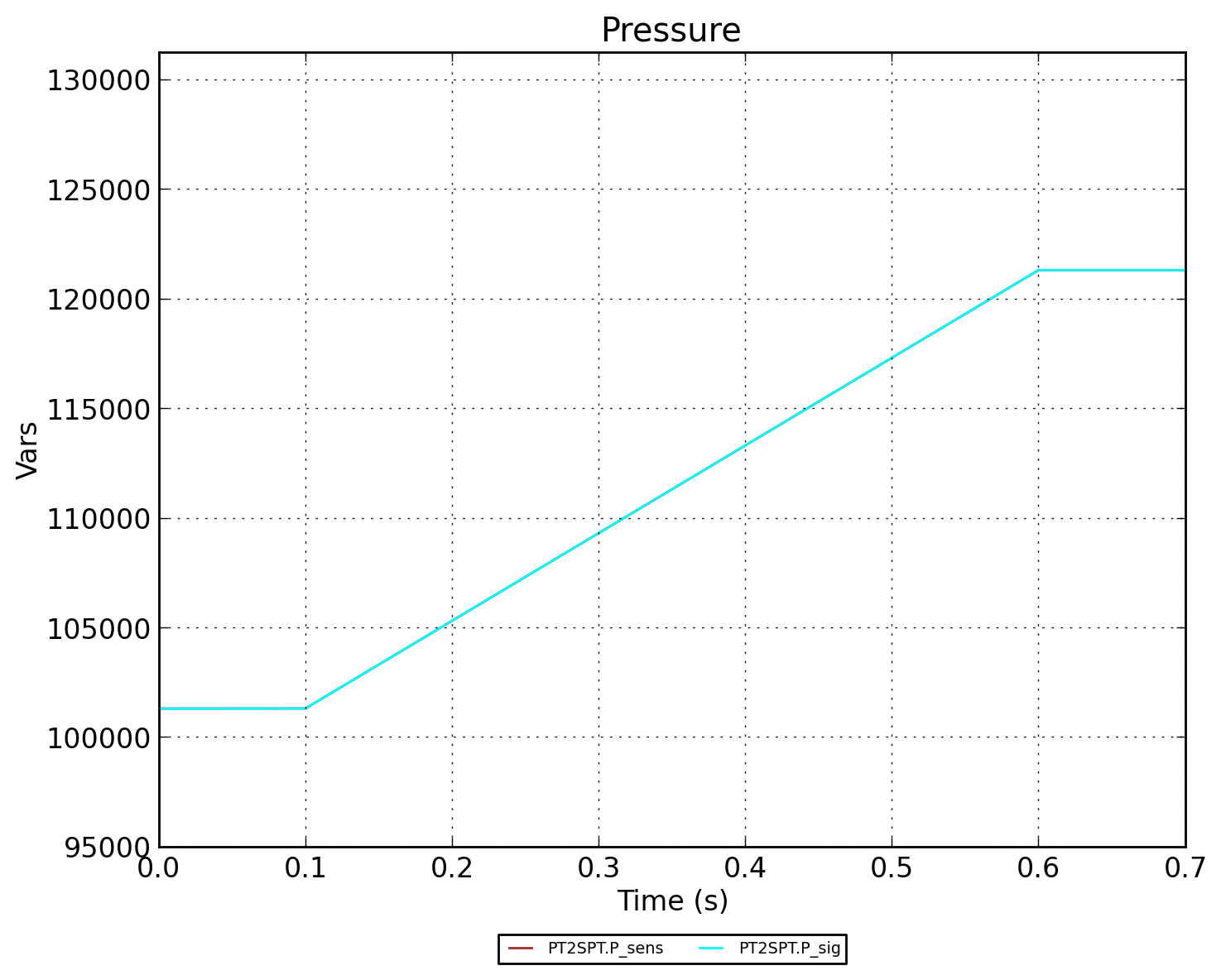

../../../../_images/PT2SPT.Pressure.png — Рисунок 2 - PT2SPT.Pressure

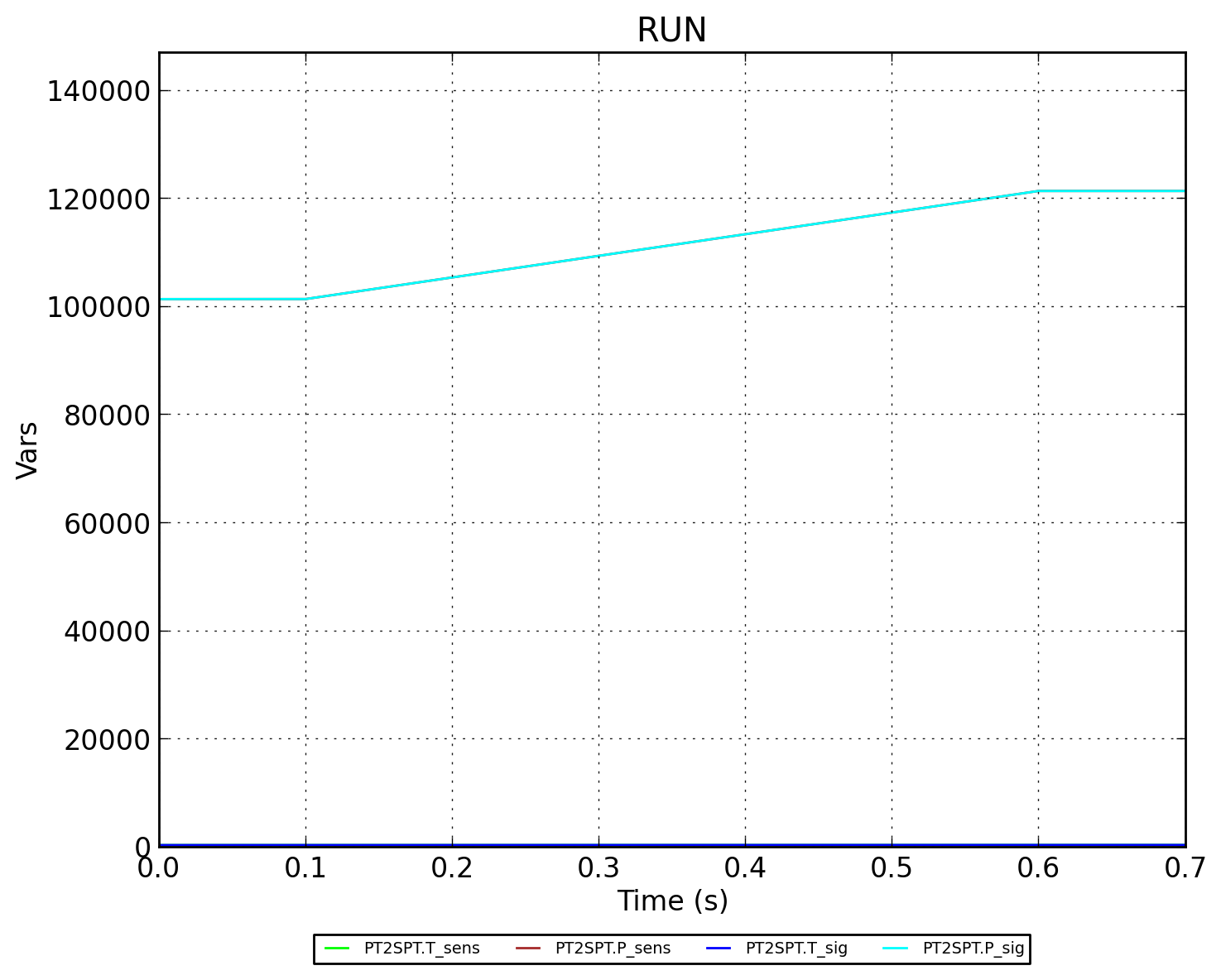

../../../../_images/PT2SPT.RUN.png — Рисунок 3 - PT2SPT.RUN

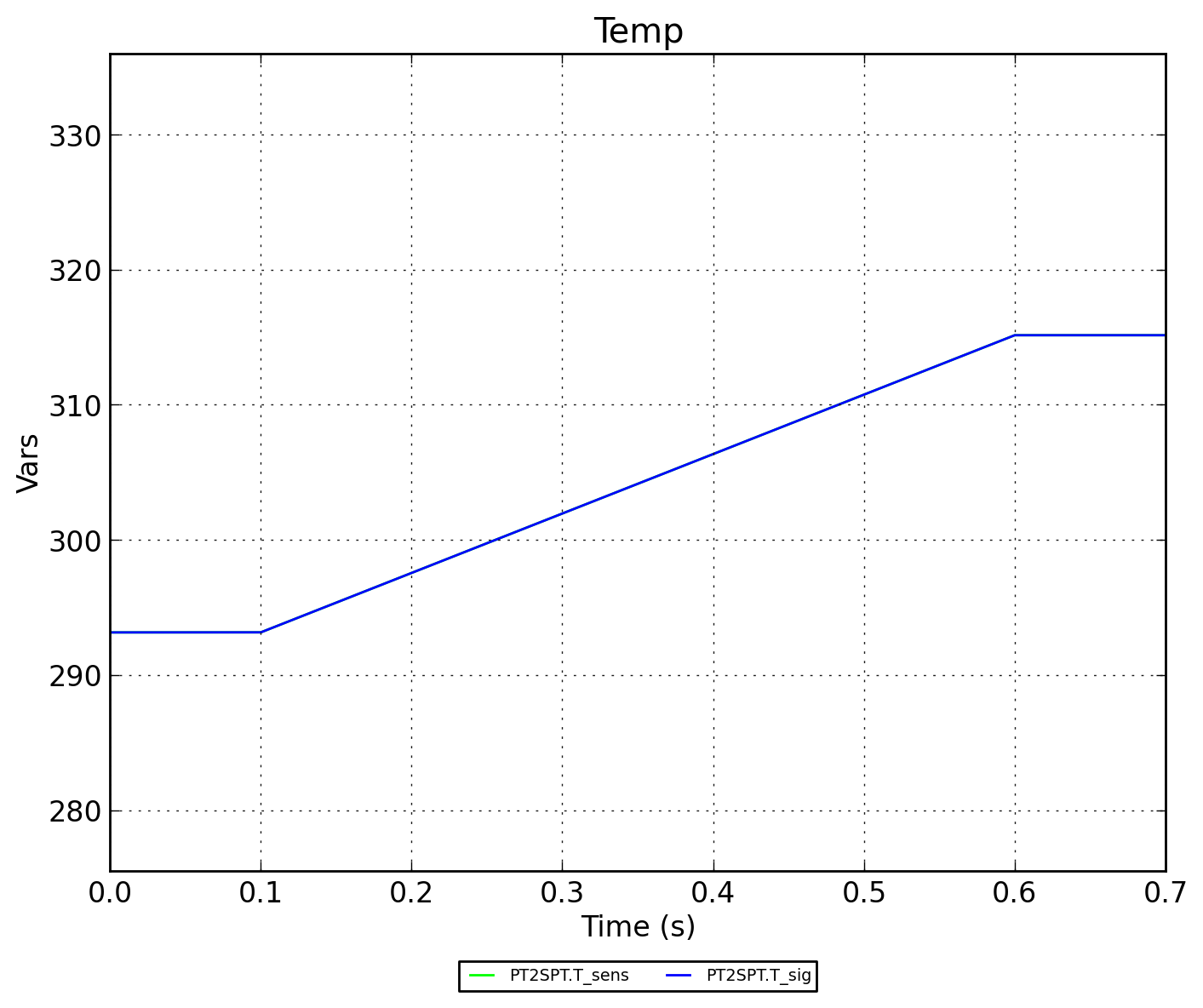

../../../../_images/PT2SPT.Temp.png — Рисунок 4 - PT2SPT.Temp
