Объект: PT1BTV

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT1BTV

Аннотация: Дисковый затвор

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Термопневматический порт, вход в элемент
2	Port2	base.ThermalFluid2	Термопневматический порт, выход из элемента
3	Port3	base.DOF1	1D упраляющий порт, угол поворота затвора град

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	A_lam	base.real	Коэффициент гиперболы (A_lam / Re). Zeta в области ламинарного течения, -	100.0
2	D_or_ab	list	Гидравлический диаметр (D) или ширина и высота сечения (b, a), м	0.01
3	Fluid		Имя объекта свойств среды, -
4	L	base.real	Длина элемента, м	0.01
5	P0	base.real	Начальное давление, Па	101325
6	Section_shape	string	Форма сечения: круглое сечение; прямоугольное сечение [Round,Rectangular], -	Round
7	T0	base.real	Начальная температура, K	293.15



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

PT1BTV

Модуль тестируемого компонента

PneumaticsThermo

Дата тестирования

Tue Mar 10 23:32:42 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Объект PT1BTV - Дисковый затвор

Тест: Проверка значения массового расхода при перепаде давления 10000Па и угле затвора 30 градусов.

Дисковый затвор, PT1BTV

Section_{shape}=Round - Форма сечения: круглое сечение; прямоугольное сечение [Round, Rectangular], -
D_{or_ab}=0.01 - Гидравлический диаметр (D) или ширина и высота сечения (b, a), м
L=0.01 - Длина элемента, м
A_{lam}=0.0 - Коэффициент гиперболы (A_lam / Re). Zeta в области ламинарного течения, -
P0=101300 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=DryAir, чистый воздух - Имя объекта свойств среды, -

Результат:
Коэффициент ζ из справочника по гидравлическим сопротивлениям
Идельчик (3-е издание, страница 452)  в трубе круглого сечения
Коэффициент A_{lam} = 0. Вклад в ζ коэффициента A_{lam} = ζ + A_{lam} / Re отсутствует.

Qm=

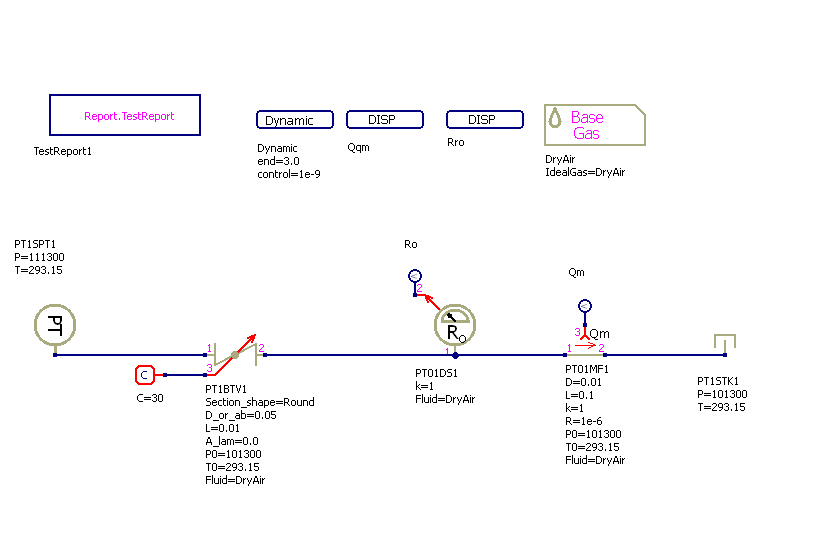

../../../../_images/PT1BTV.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

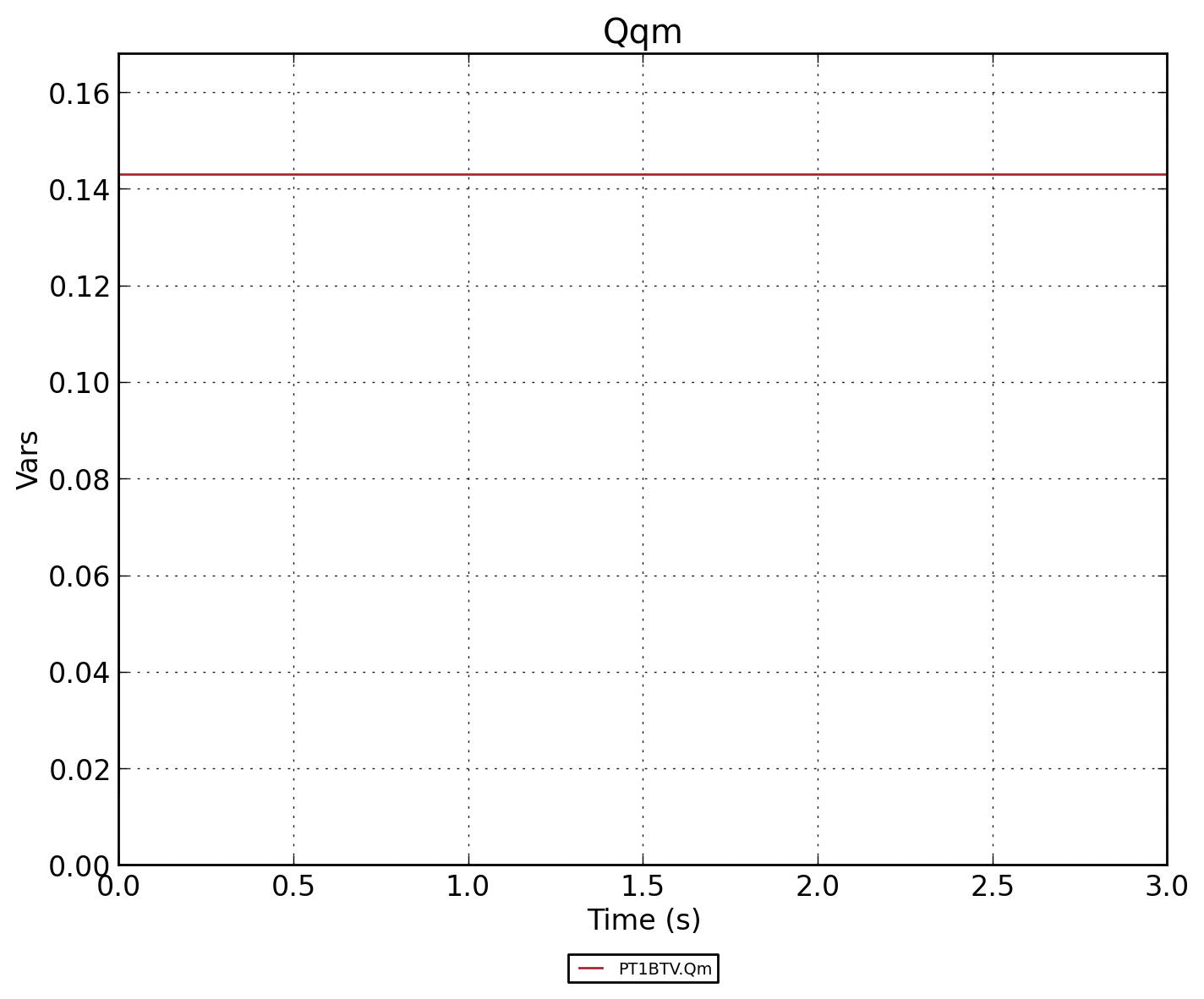

../../../../_images/PT1BTV.Qqm.png — Рисунок 2 - PT1BTV.Qqm

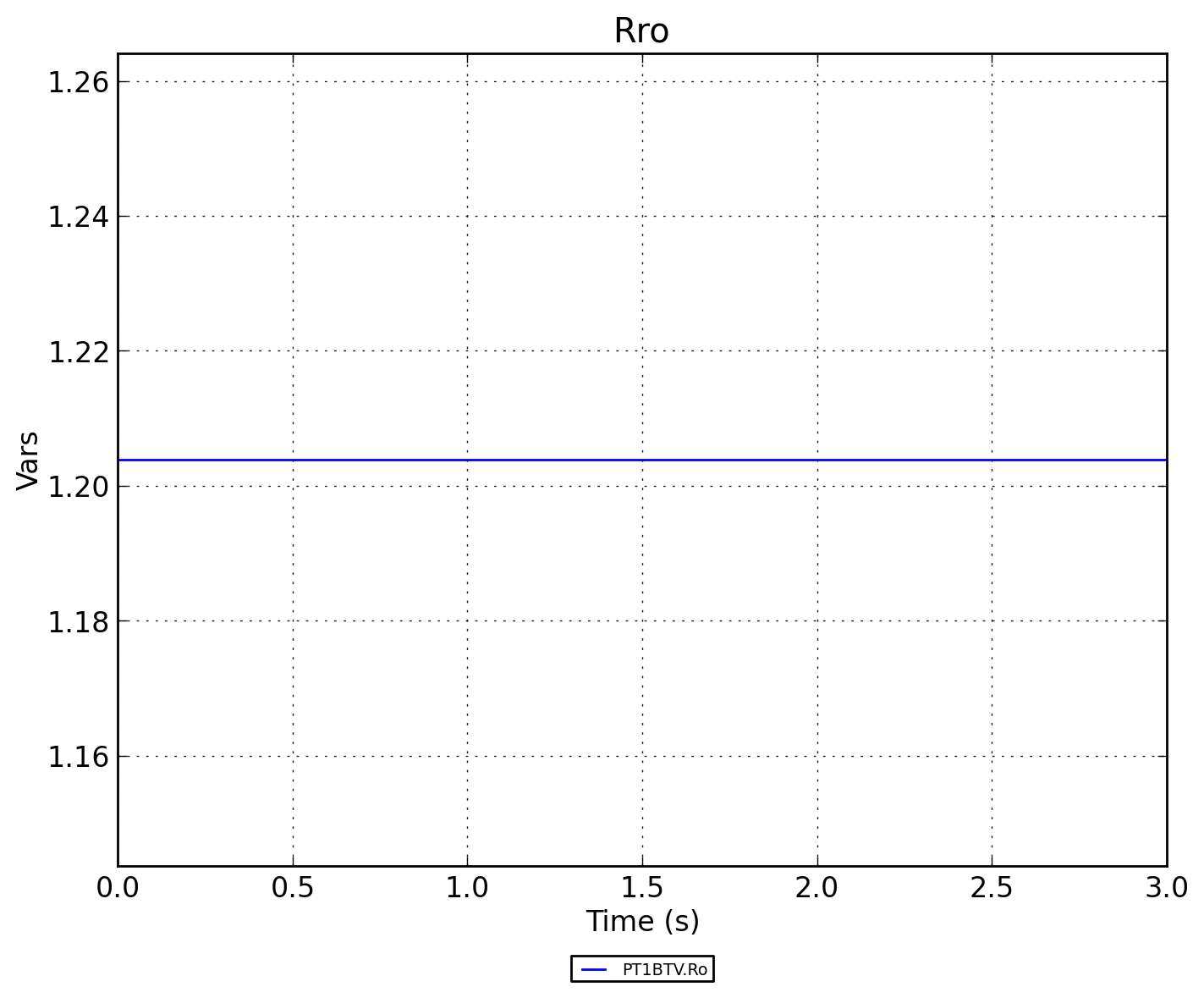

../../../../_images/PT1BTV.Rro.png — Рисунок 3 - PT1BTV.Rro

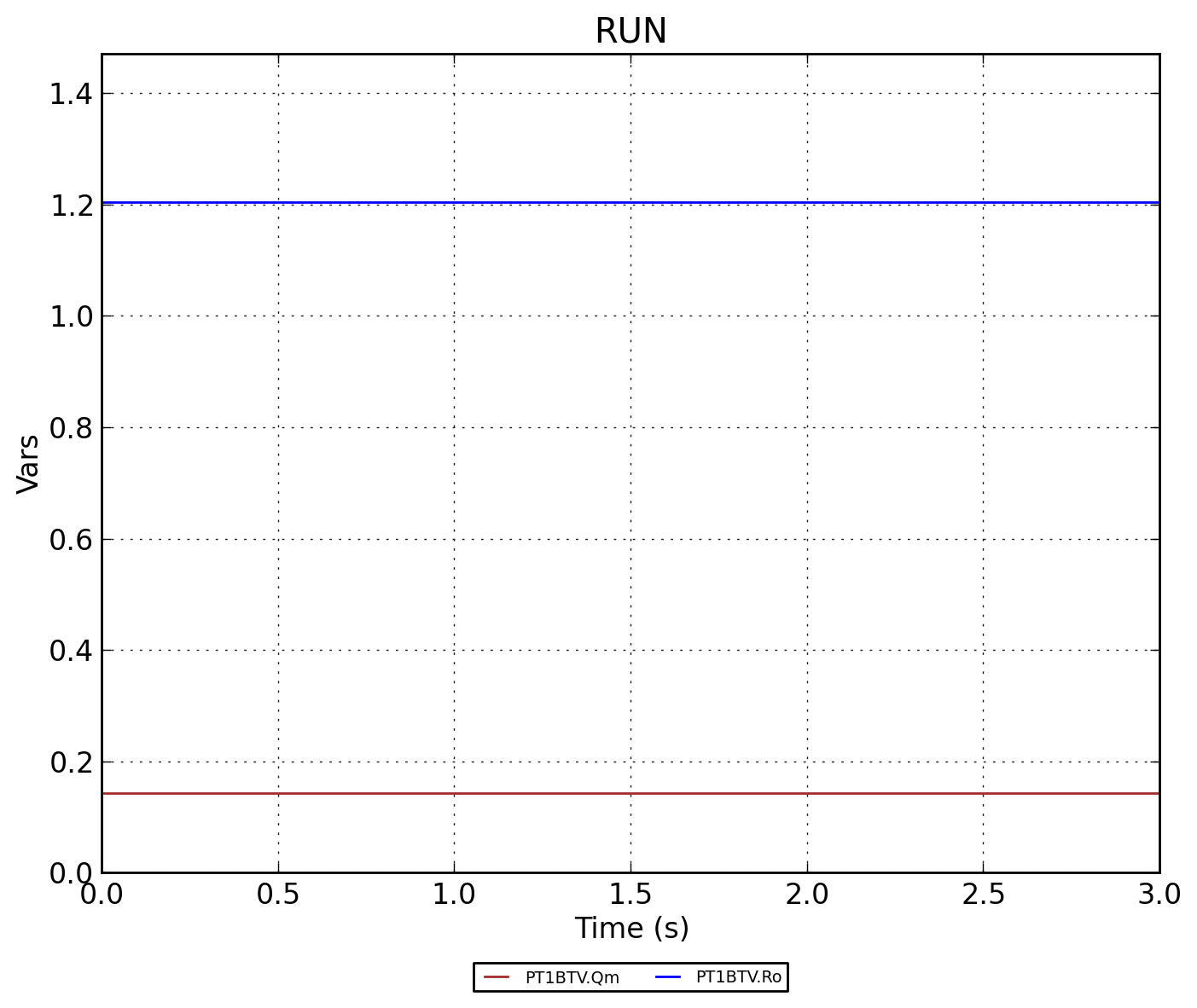

../../../../_images/PT1BTV.RUN.png — Рисунок 4 - PT1BTV.RUN
