Объект: PT01MP

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT01MP

Аннотация: Насос с задаваемый массовым расходом

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Термопневматический порт, вход в элемент
2	Port2	base.ThermalFluid2	Термопневматический порт, выход из элемента

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	D	base.real	Гидравлический диаметр, м	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	base.real	Длина элемента, м	0.01
4	P0	base.real	Начальное давление, Па	101325
5	Qm	base.real	Массовый расход, кг/с	0.1
6	T0	base.real	Начальная температура, K	293.15

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	PT01MP
Модуль тестируемого компонента	PneumaticsThermo
Дата тестирования	Tue Mar 10 21:15:13 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект PT01MP - Насос с задаваемым массовым расходом
Тест: Проверка насоса с задаваемым массовым расходом
при изменении перепада давлений на портах

Насос с задаваемым массовым расходом, PT01MP

D=0.01 - Гидравлический диаметр, м
L=0.01 - Длина элемента, м
Qm=0.1 - Массовый расход, кг/с
P0=101300 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=DryAir, чистый воздух - Имя объекта свойств среды, -

Результат:
Перепад давлений увеличивается с 0 до 100000 Па, вне зависимости
от него, массовый расход идеального насоса постоянен и равен 0.1 кг/с

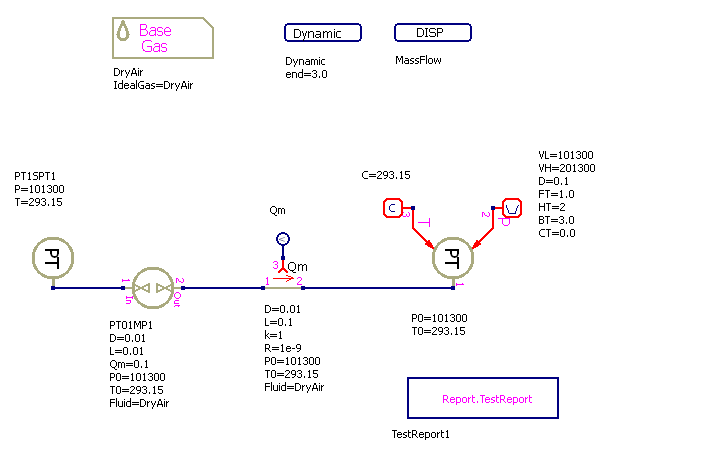

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

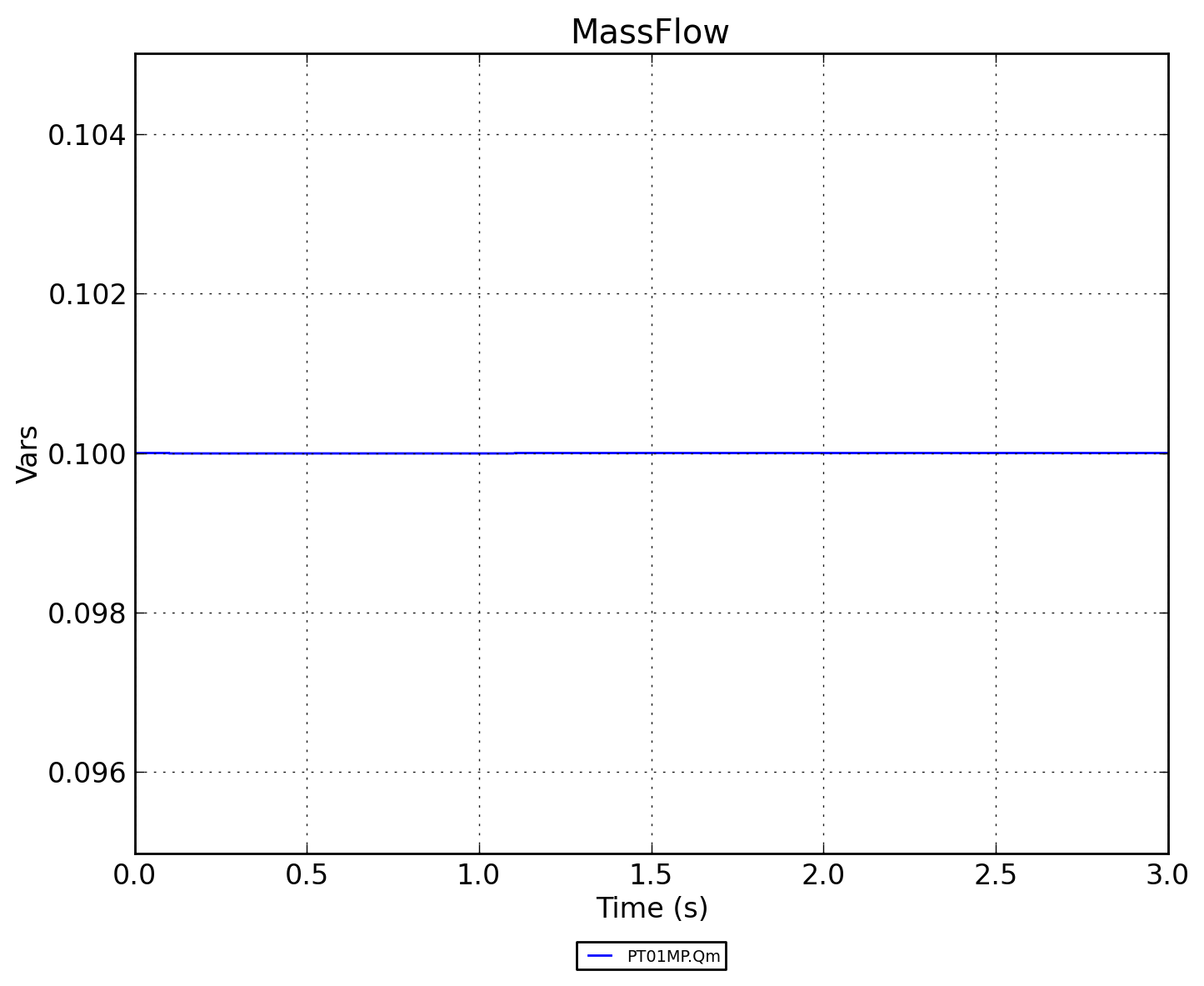

Рисунок 2 - PT01MP.MassFlow

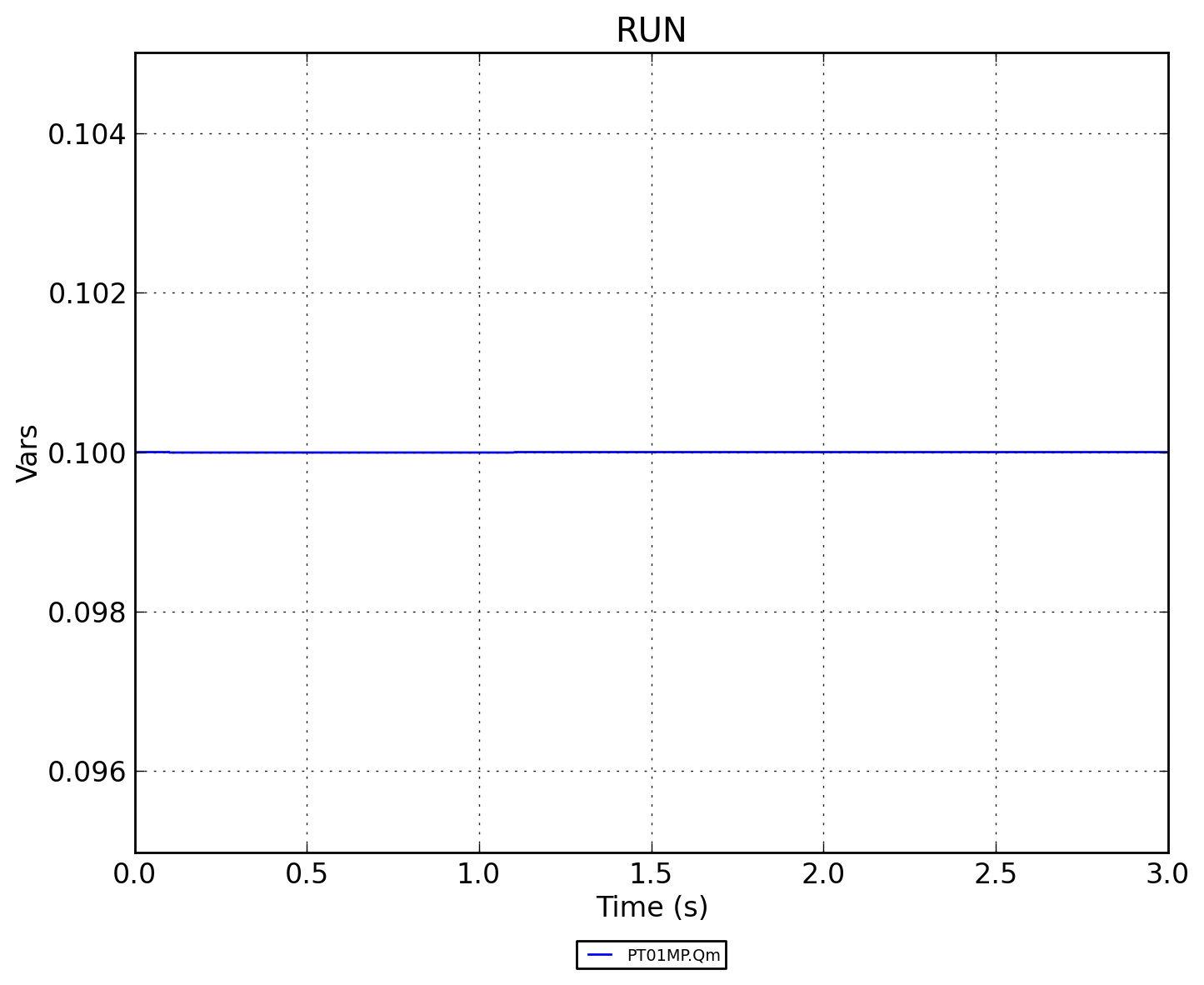

Рисунок 3 - PT01MP.RUN
