Объект: UserIdealGas

Библиотека: PneumaticsThermo

Имя на уровне решателя: UserIdealGas

Аннотация: Пользовательский идеальный газ

Обозначение: 

Описание модели

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	File_or_parameters	string	Пользовательский Файл или пользовательский параметры [File,Parameters], -	Parameters
2	Path_File	string	Путь к файлу, -	C:DINAMAdataThermoUserDryAir.txt
3	adiabaticIndex	base.real	Коэффициент адиабаты, -	1.4
4	method_of_setting_thermal_conductivity	string	Постоянная теплопроводность, квадратичный полином [CONSTANT,QUADRATIC_POLINOM_T]	QUADRATIC_POLINOM_T
5	method_of_setting_viscosity	string	Постоянная динамическая вяз., постоянная кинематическая вяз., вязкость по ур. Сазерленда [dynamic_visc,kinematic_visc,Sutherland], -	Sutherland
6	molarMass	base.real	Молярная масса, кг/моль	28.967e-3
7	pressure_init_model	base.real	Давление инициализации моделей, Па	101325.0
8	specific_heat	list	Изобарная теплоемкость, Дж	1004.6
9	temperature_init_model	base.real	Температура инициализации моделей, K	293.15
10	thermal_conductivity	list	Постоянная теплопр. Вт/(м·K), квадратичный полином в формате T_ref, λ_0, λ_c, λ_t, λ_t2 (ед.измерения K, Вт/(м·K),,,,	300.0,2.62400e-02,1.01735e+00,2.69761e-03,-6.58964e-07
11	viscosity	list	Динамическая вяз. Па·с, кинематическая вяз. м2/c, вязкость по ур. Сазерленда в формате T1,dyn.visc.1,T2,dyn.visc.2 (ед. измерения К,Па·с,К, -	273.15,17.15e-6,293.15,18.13e-6



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента	UserLinearLiquid
Модуль тестируемого компонента	PneumaticsThermo
Дата тестирования	Wed Mar 11 00:56:36 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект UserLinearLiquid - Пользовательская линейная жидкость.

Тест: Проверка соответстия параметров среды для имеющегося в коде
газа  (10 -чистый воздух) и с использованием элемента UserIdealGas при
закачании массы жидкости Qm=0.1кг/с через порт плотности.

Пользовательский линейный газ. UserIdealGas1


Результат: Значения и графики идентичны.

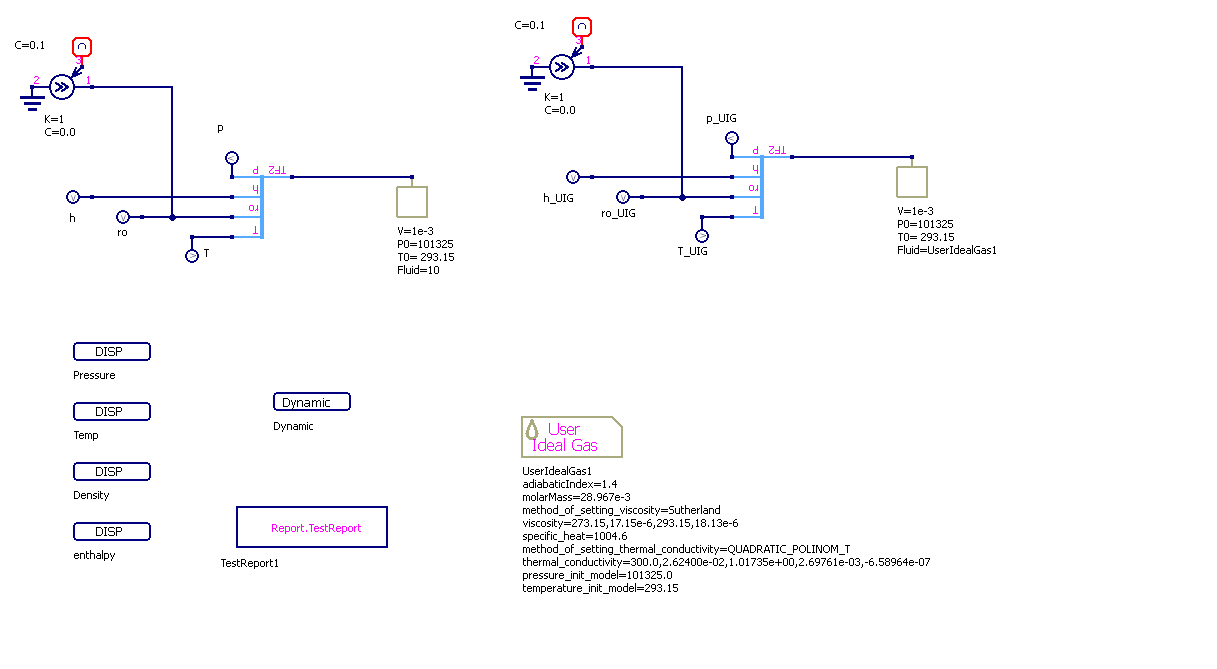

../../../../_images/UserIdealGas.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

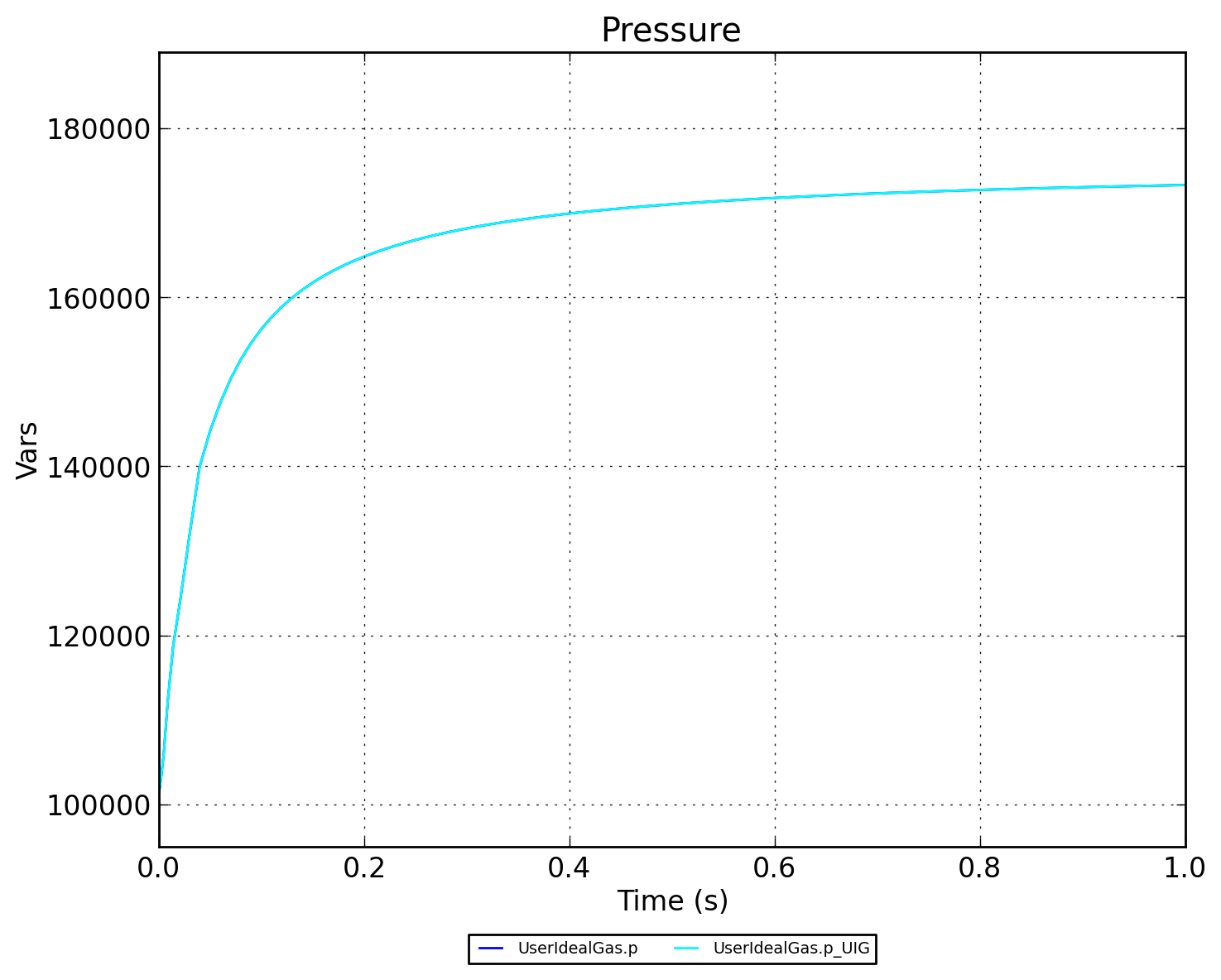

../../../../_images/UserIdealGas.Pressure.png — Рисунок 2 - UserIdealGas.Pressure

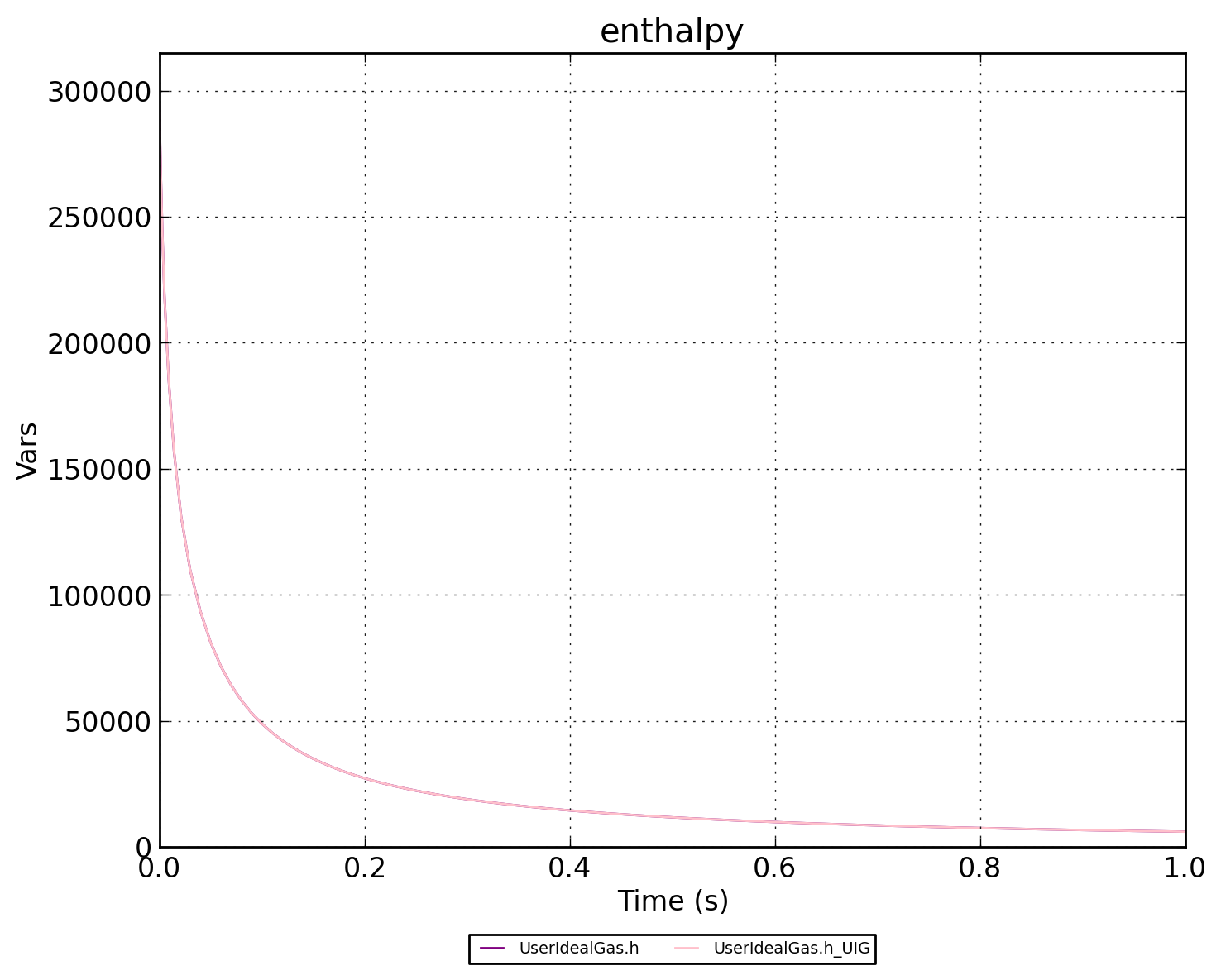

../../../../_images/UserIdealGas.enthalpy.png — Рисунок 3 - UserIdealGas.enthalpy

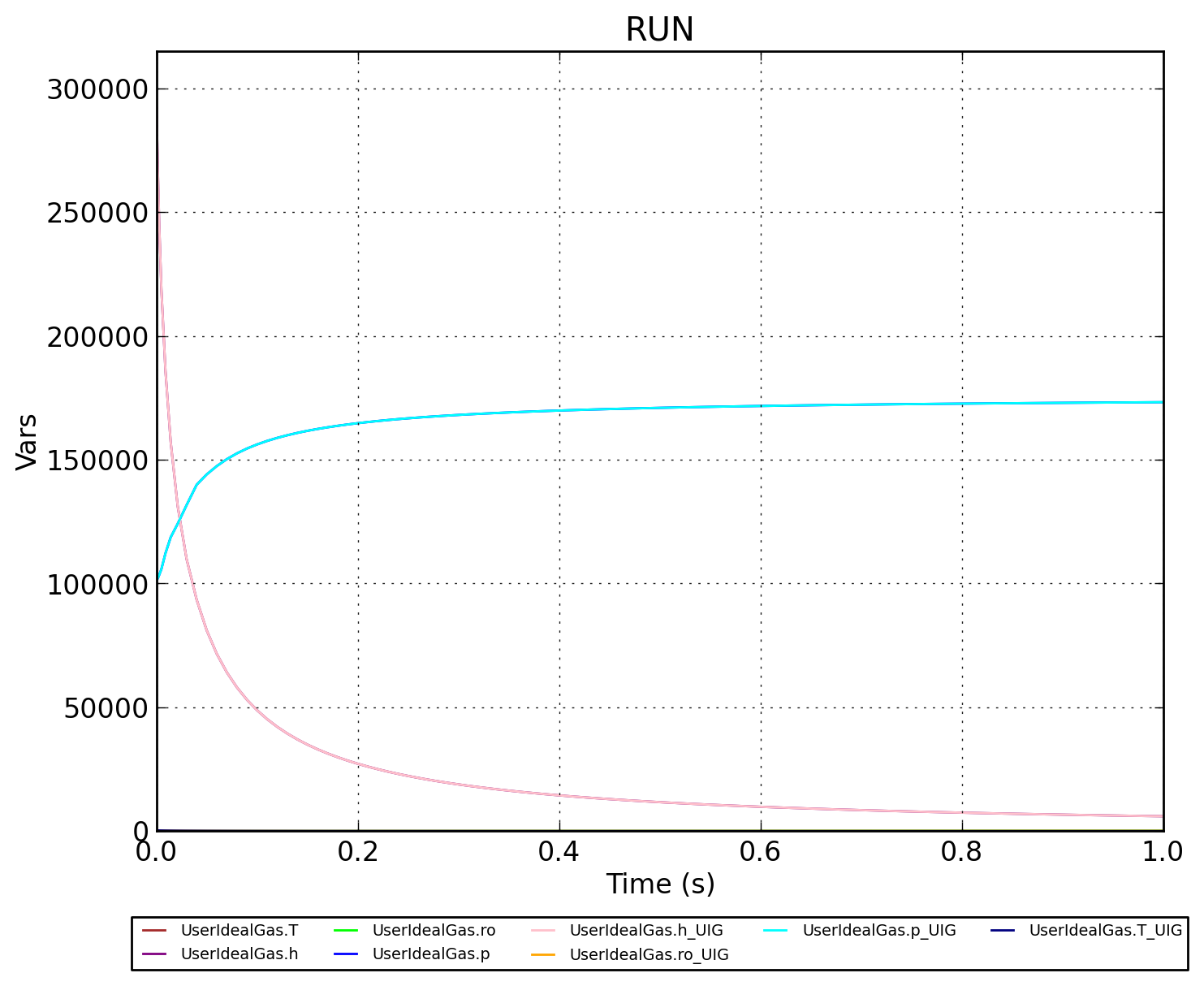

../../../../_images/UserIdealGas.RUN.png — Рисунок 4 - UserIdealGas.RUN

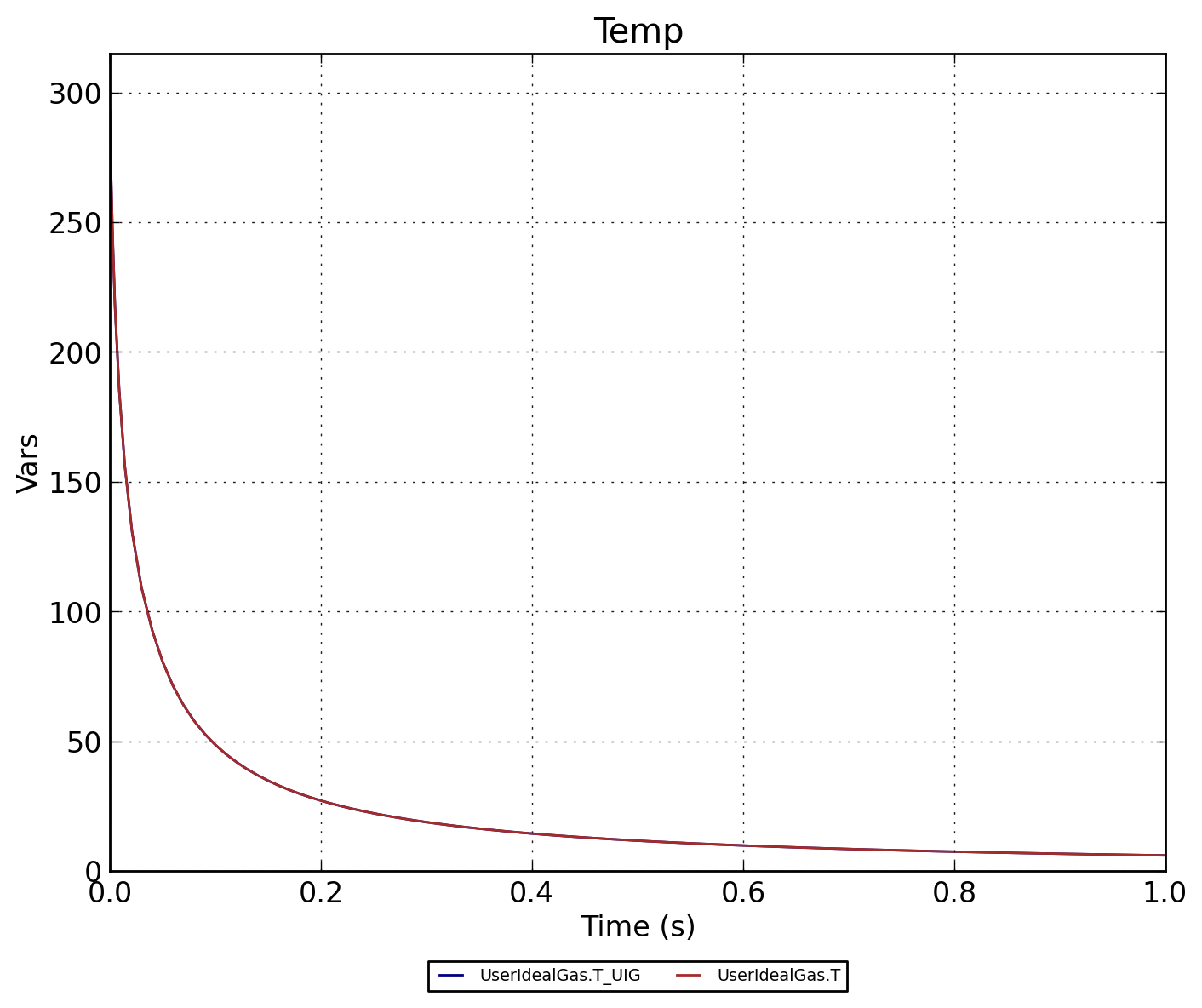

../../../../_images/UserIdealGas.Temp.png — Рисунок 5 - UserIdealGas.Temp

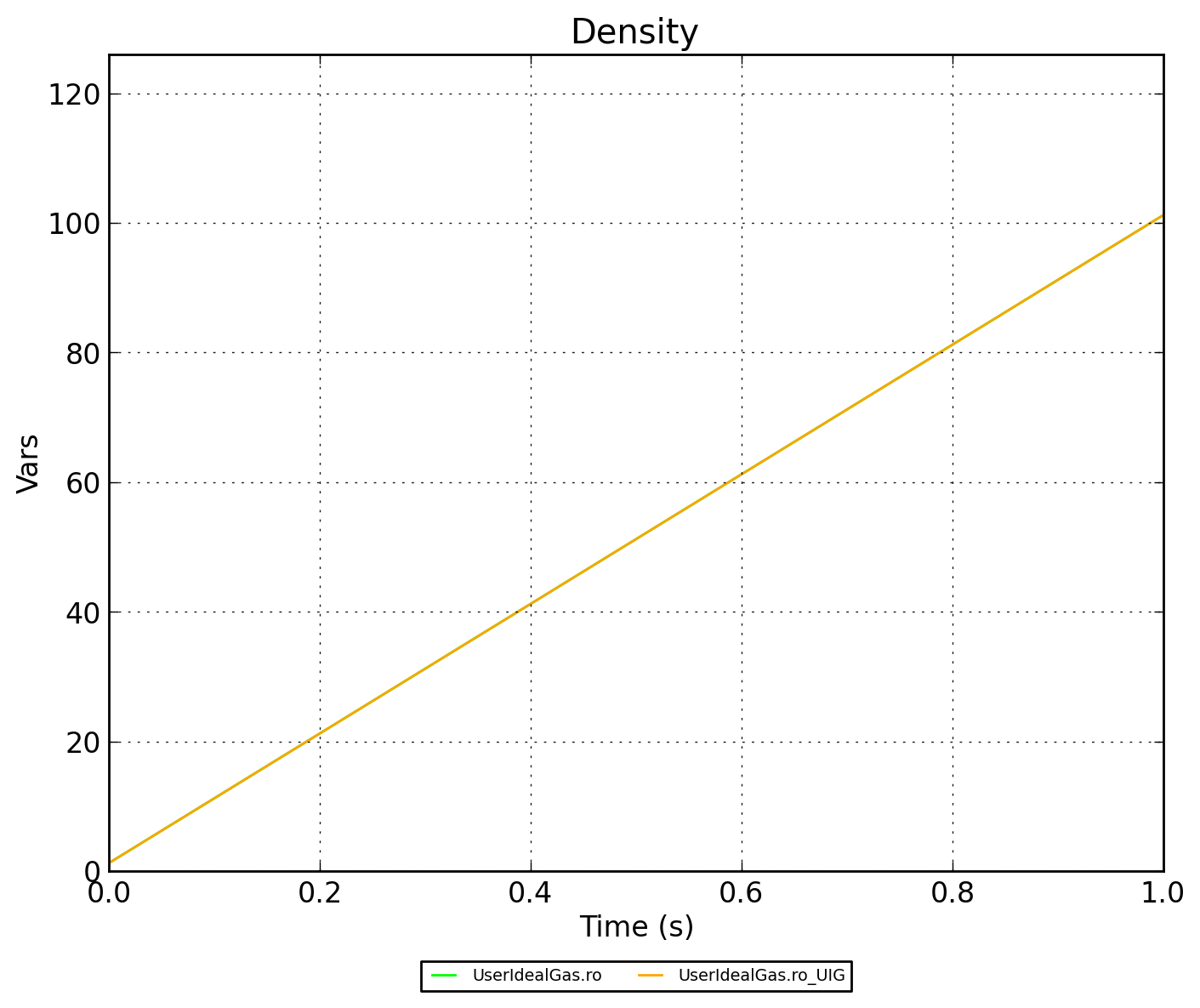

../../../../_images/UserIdealGas.Density.png — Рисунок 6 - UserIdealGas.Density
