Объект: PT11HC

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT11HC

Аннотация: Односторонний однофазный гидроцилиндр

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	PortA	base.ThermalFluid2	Теплогидравлический порт А
2	PortB	base.DOF1	Механический порт B

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	Cd_dross	base.real	Коэффициент сопротивления дросселя	0.72
2	D_dross	base.real	Диаметр дросселя, м	0.1
3	Dead_V	base.real	Мертвый объем каждого из портов, м3	1e-4
4	Fluid_in		Имя объекта свойств среды	Fluid
5	L_demph_eff	base.real	Эффективная длина каждого из амортизирующих демпферов, м	0.2
6	L_dross	base.real	Длина дросселя, м	0.01
7	L_stroke	base.real	Ход поршня, м	1
8	Mass_piston	base.real	Масса поршня, кг	1000
9	P0	base.real	Начальное давление в линии гидравлического порта, Па	101325
10	S_piston	base.real	Площадь поршня, м2	0.1
11	T0	base.real	Начальная температура в линии гидравлического порта, К	293.15
12	k_demph	base.real	Коэффициент жесткости пружины демпфера, Н/м	10000
13	k_relax	base.real	Коэффициент жесткости релаксирующей пружины, Н/м	10000
14	x_0	base.real	Начальное положение поршня, м	0.2



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

PT11HC

Модуль тестируемого компонента

PneumaticsThermo

Дата тестирования

Wed Mar 11 12:15:55 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Объект PT11HC - Односторонний однофазный гидроцилиндр

Тест: Изменение объема и перемещение поршня при
прикладывании силы к механическому порту, возрастающей от 0 до 500Н.

Односторонний гидроцилиндр, PT11HC

S_{piston}=0.1 - Площадь поршня, м2
x_{0}=0.5 - Начальное положение поршня, м
L_{stroke}=1 - Ход поршня, м
Dead_{V}=1e-4 - Мертвый объем каждого из портов, м3
Mass_{piston}=0.01 - Масса поршня, кг
L_{demph_eff}=0 - Эффективная длина каждого из амортизирующих демпферов, м
k_{demph}=1 - Коэффициент жесткости пружины демпфера, Н/м
k_{relax}=500 - Коэффициент жесткости релаксирующей пружины, Н/м
L_{dross}=0.01 - Длина дросселя, м
D_{dross}=0.1 - Диаметр дросселя, м
Cd_{dross}=0.72 - Коэффициент сопротивления дросселя
P0=101325 - Начальное давление в линии гидравлического порта, Па
T0=293.15 - Начальная температура в линии гидравлического порта, К
Fluid=DryAir, чистый воздух - Имя объекта свойств среды, -

Результат: Происходит движение поршеня, за счет изменения объема через датчик течет жидкость,
интеграл сигнала которой равен измененному объему. Площадь поршня = 0.1м2,
поршень сместился на 0.15 м, изменение объема 0.015 м3 совпадает с интегралом по времени
сигнала с датчика объемного расхода.

Параметры объектов приведены на схеме.

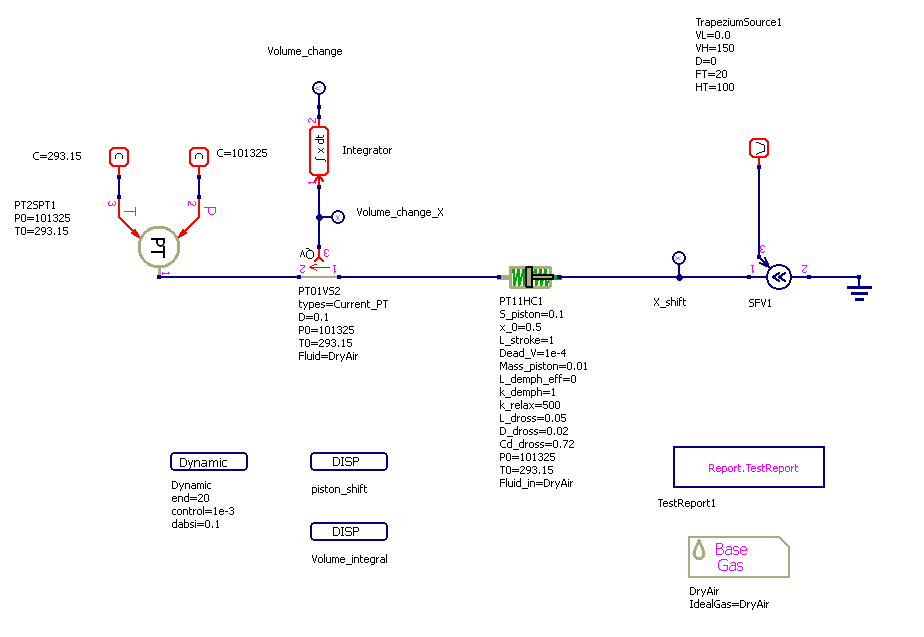

../../../../_images/PT11HC.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

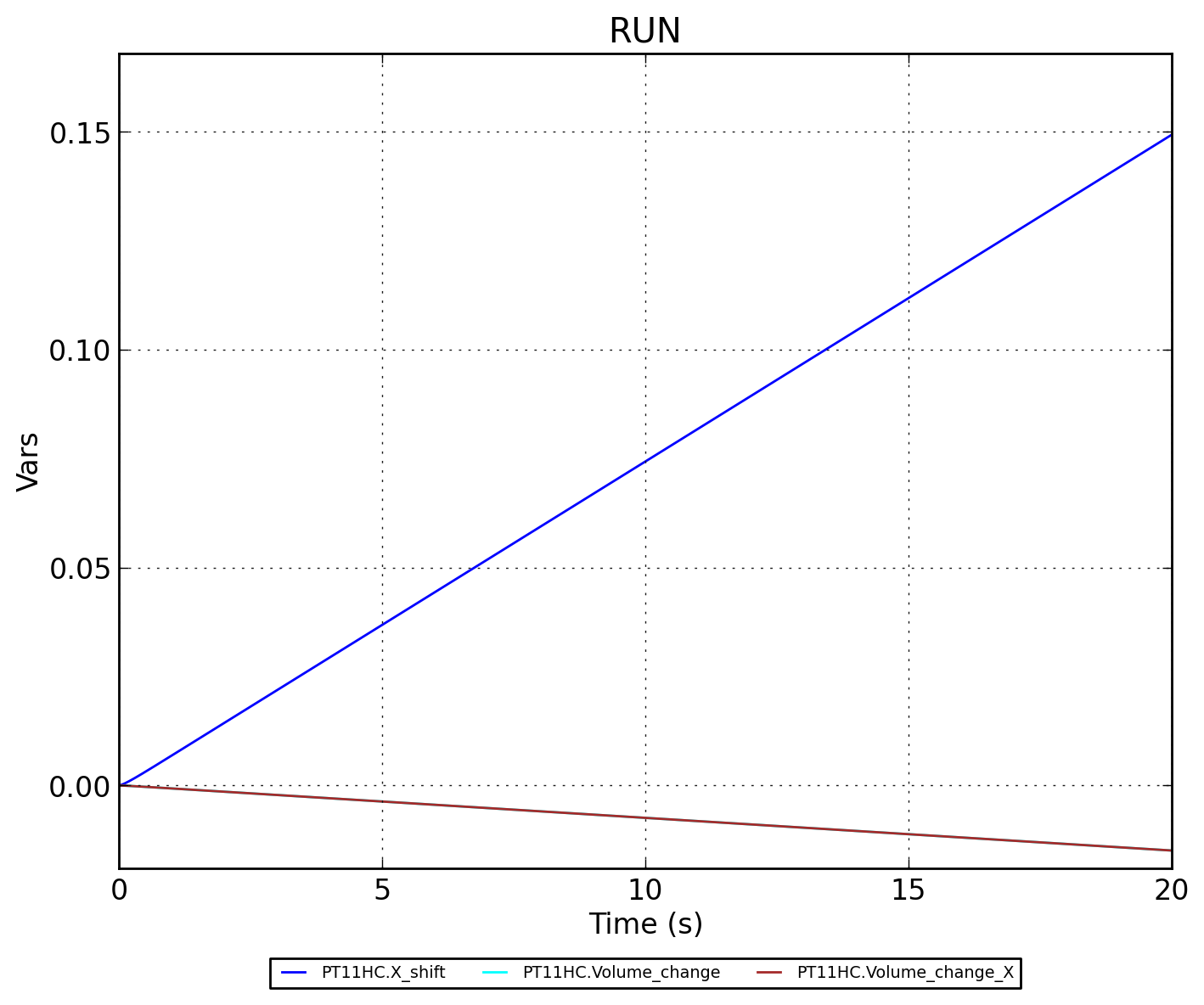

../../../../_images/PT11HC.RUN.png — Рисунок 2 - PT11HC.RUN

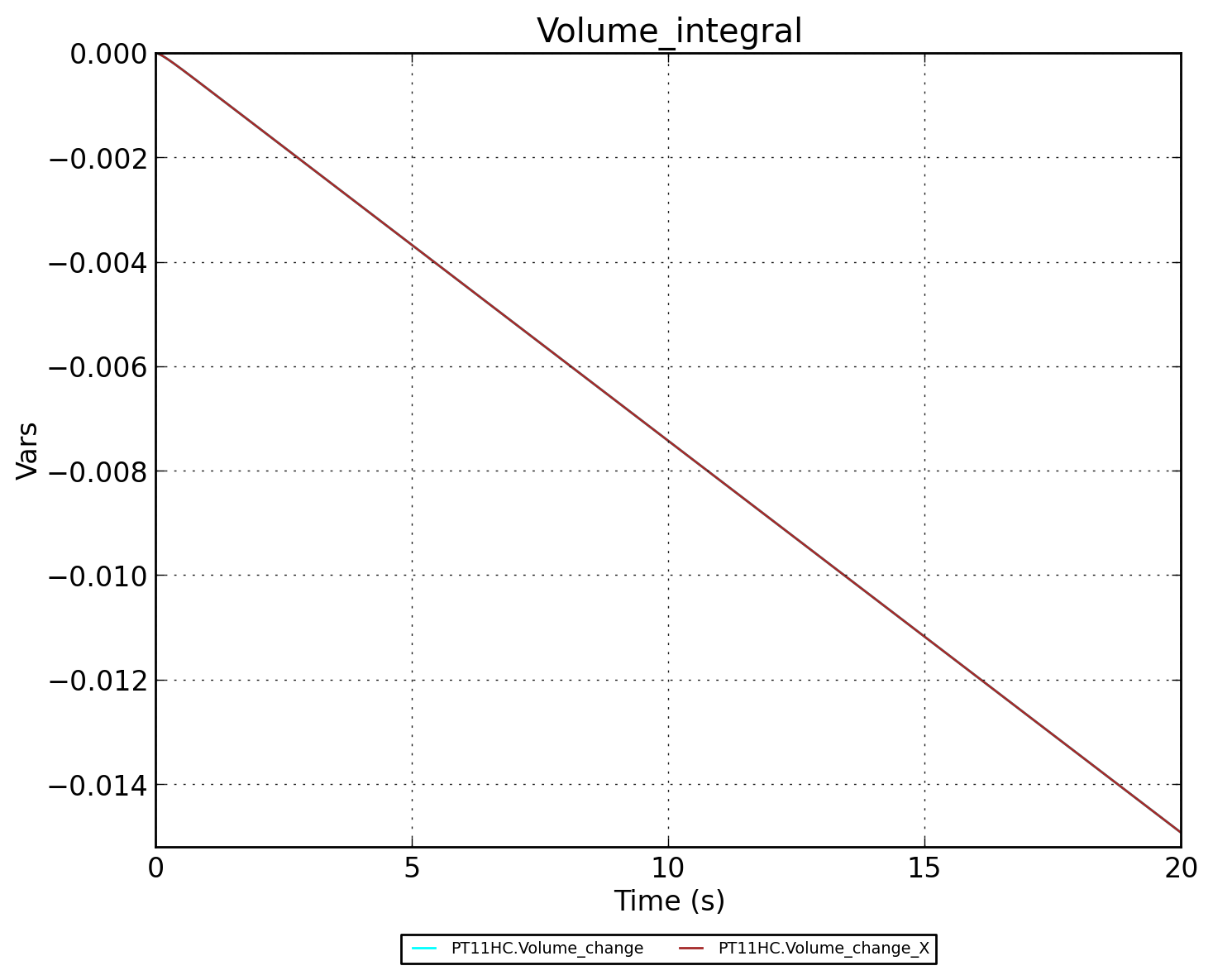

../../../../_images/PT11HC.Volume_integral.png — Рисунок 3 - PT11HC.Volume_integral

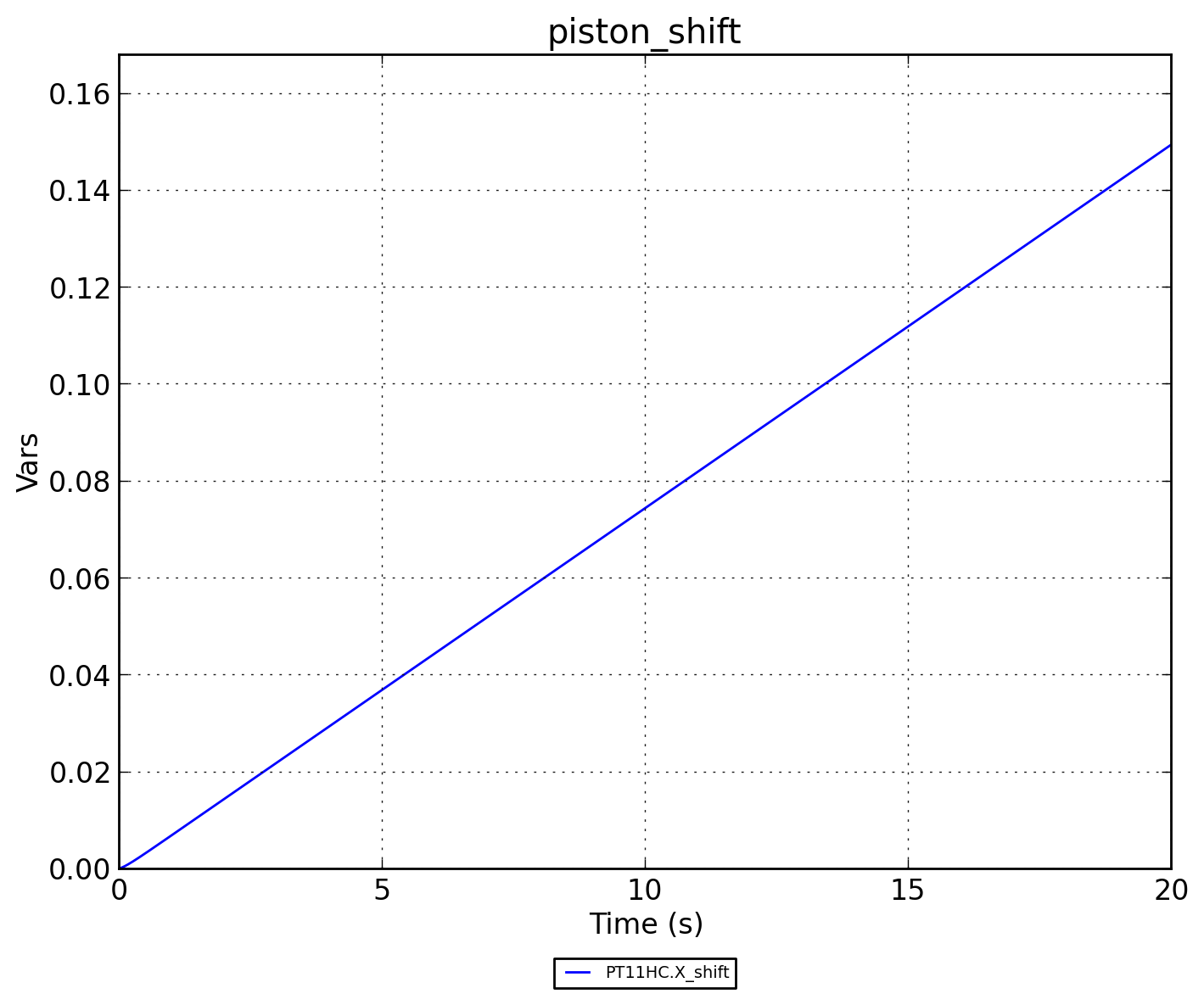

../../../../_images/PT11HC.piston_shift.png — Рисунок 4 - PT11HC.piston_shift
