Объект: PT01MF

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT01MF

Аннотация: Датчик массового расхода

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Термопневматический порт, вход в элемент
2	Port2	base.ThermalFluid2	Термопневматический порт, выход из элемента
3	Port3	base.DOF1	1D сигнальный порт, массовый расход на линии кг/с

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	D	base.real	Гидравлический диаметр, м	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	base.real	Длина элемента, м	0.1
4	P0	base.real	Начальное давление, Па	101325
5	R	base.real	Внутреннее гидравлическое сопротивление, -	1e-9
6	T0	base.real	Начальная температура, K	293.15
7	k	base.real	Коэффициент усиления сигнала, -	1

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	PT01MF
Модуль тестируемого компонента	PneumaticsThermo
Дата тестирования	Tue Mar 10 21:12:50 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект PT01MF - Датчик массового расхода.

Тест: Проверка датчика массового расхода

Датчик массового расхода, PT01MF

D=0.01 - Гидравлический диаметр, м
L=0.1 - Длина элемента, м
k=1 - Коэффициент усиления сигнала, -
R=1e-9 - Внутреннее гидравлическое сопротивление, -
P0=101325 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=DryAir, чистый воздух - Имя объекта свойств среды, -

Результат: Совпадают значения подаваемого и измеряемого массового расхода

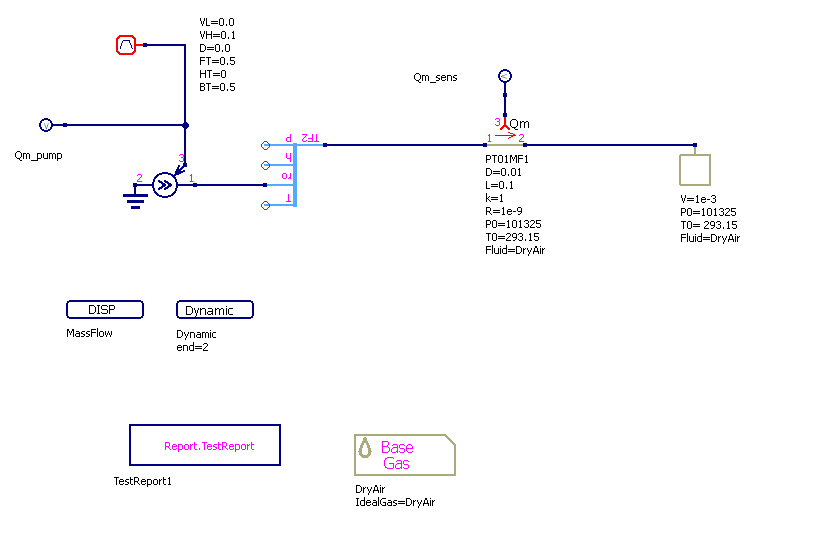

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

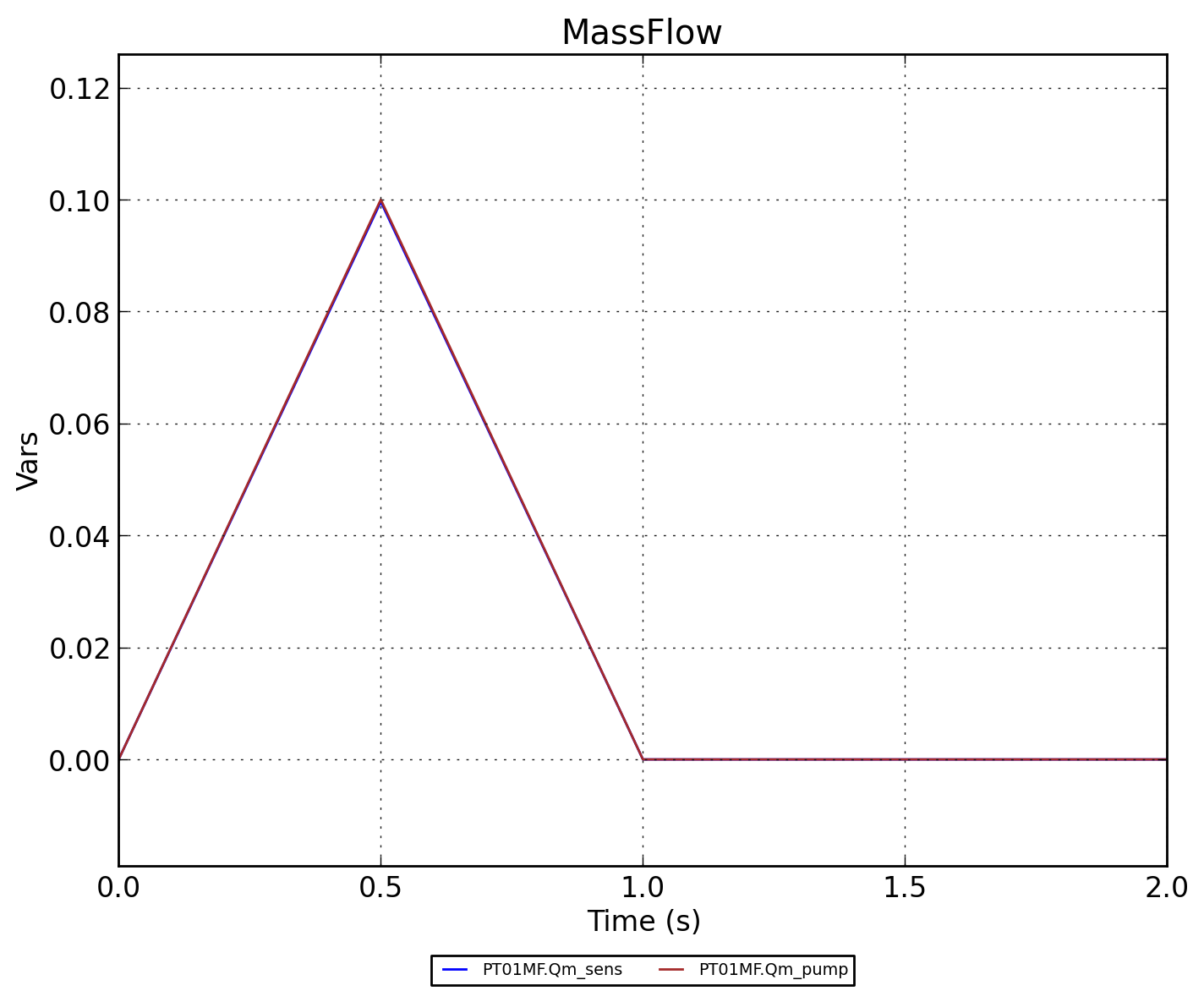

Рисунок 2 - PT01MF.MassFlow

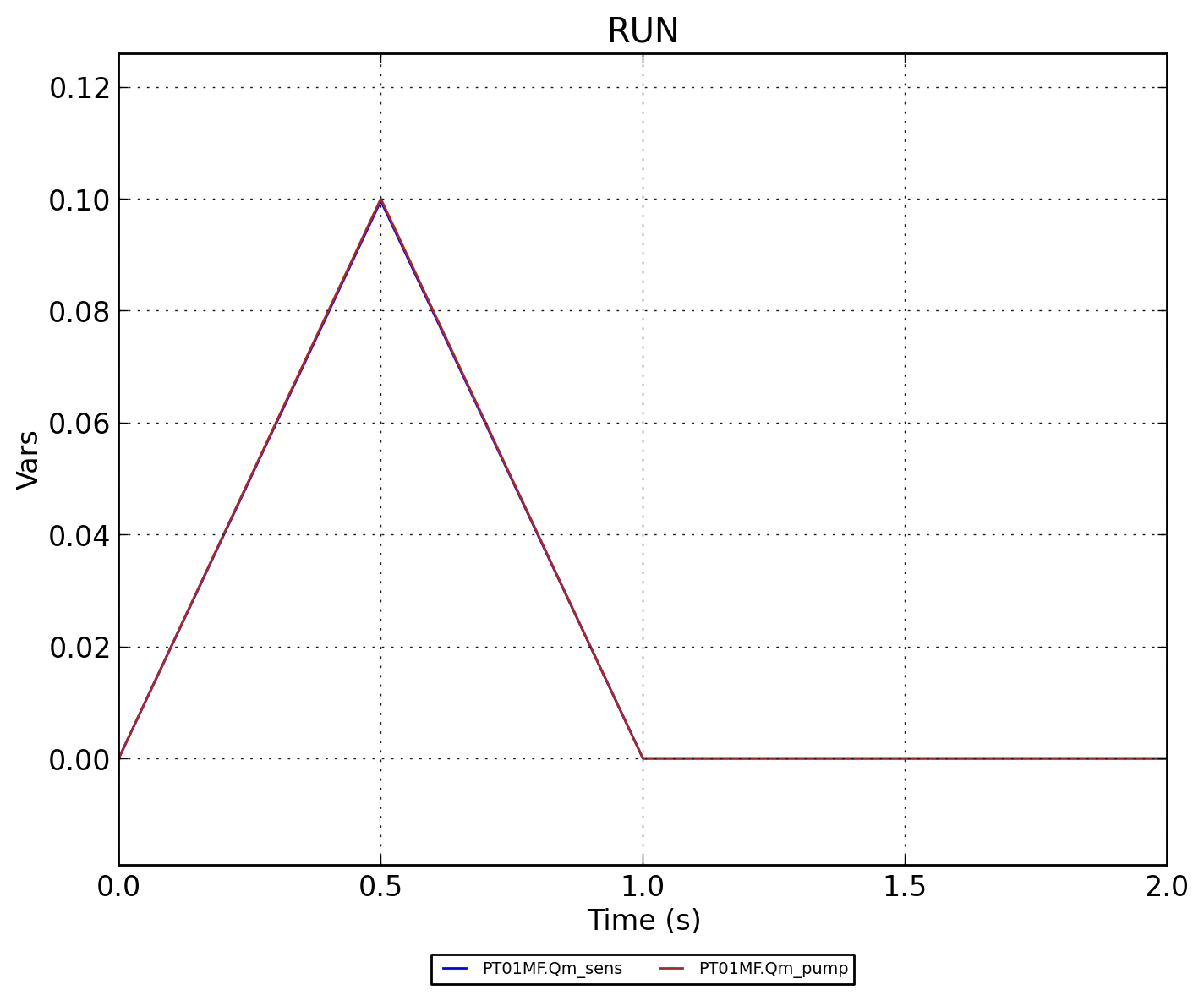

Рисунок 3 - PT01MF.RUN
