Объект: PT01VS

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT01VS

Аннотация: Датчик объемного расхода

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Термопневматический порт, вход в элемент
2	Port2	base.ThermalFluid2	Термопневматический порт, выход из элемента
3	Port3	base.DOF1	1D сигнальный порт, объемный расход на линии м³/с

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	D	base.real	Гидравлический диаметр, м	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	base.real	Длина элемента, м	0.1
4	P0	base.real	Начальное давление, Па	101325
5	R	base.real	Внутреннее гидравлическое сопротивление, -	1e-9
6	Set_PT	list	Выбрано Set_PT. Список через запятую P в Па, T в K; Па,K	101325,293.15
7	T0	base.real	Начальная температура, K	293.15
8	k	base.real	Коэффициент усиления сигнала, -	1
9	types	string	Объемный расход при текущем P,T; Объемный расход при заданном P,T [Current_PT,Set_PT], -	Current_PT



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

PT01VS

Модуль тестируемого компонента

PneumaticsThermo

Дата тестирования

Tue Mar 10 21:22:19 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Тест: Проверка датчика объемного расхода.

types=Current_{PT} - Объемный расход при текущем P,T; Объемный
расход при заданном P,T [Current_{PT},Set_{PT}], -
D=0.01 - Гидравлический диаметр, м
L=0.1 - Длина элемента, м
k=1 - Коэффициент усиления сигнала, -
R=1e-9 - Внутреннее гидравлическое сопротивление, -
Set_{PT}=101325,293.15 - Выбрано Set_{PT}. Список через запятую P в Па, T в K; Па,K
P0=101325 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=DryAir, чистый воздух - Имя объекта свойств среды, -

Результат: При подаче массового расхода от 0 до 0.1 кг/с пересчитываем
объемный расход через плотность на линии. Результат измерения объемного расхода
через схему и через датчик объемного расхода идентичны.

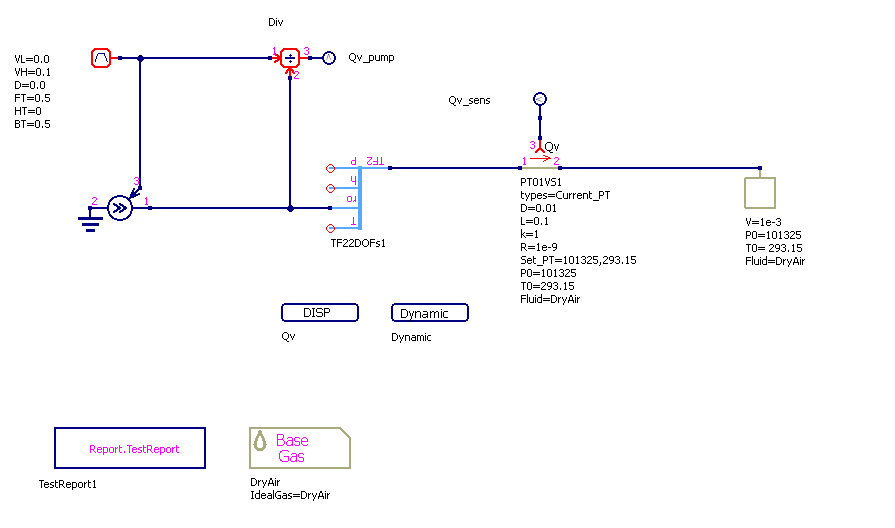

../../../../_images/PT01VS.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

../../../../_images/PT01VS.RUN.png — Рисунок 2 - PT01VS.RUN

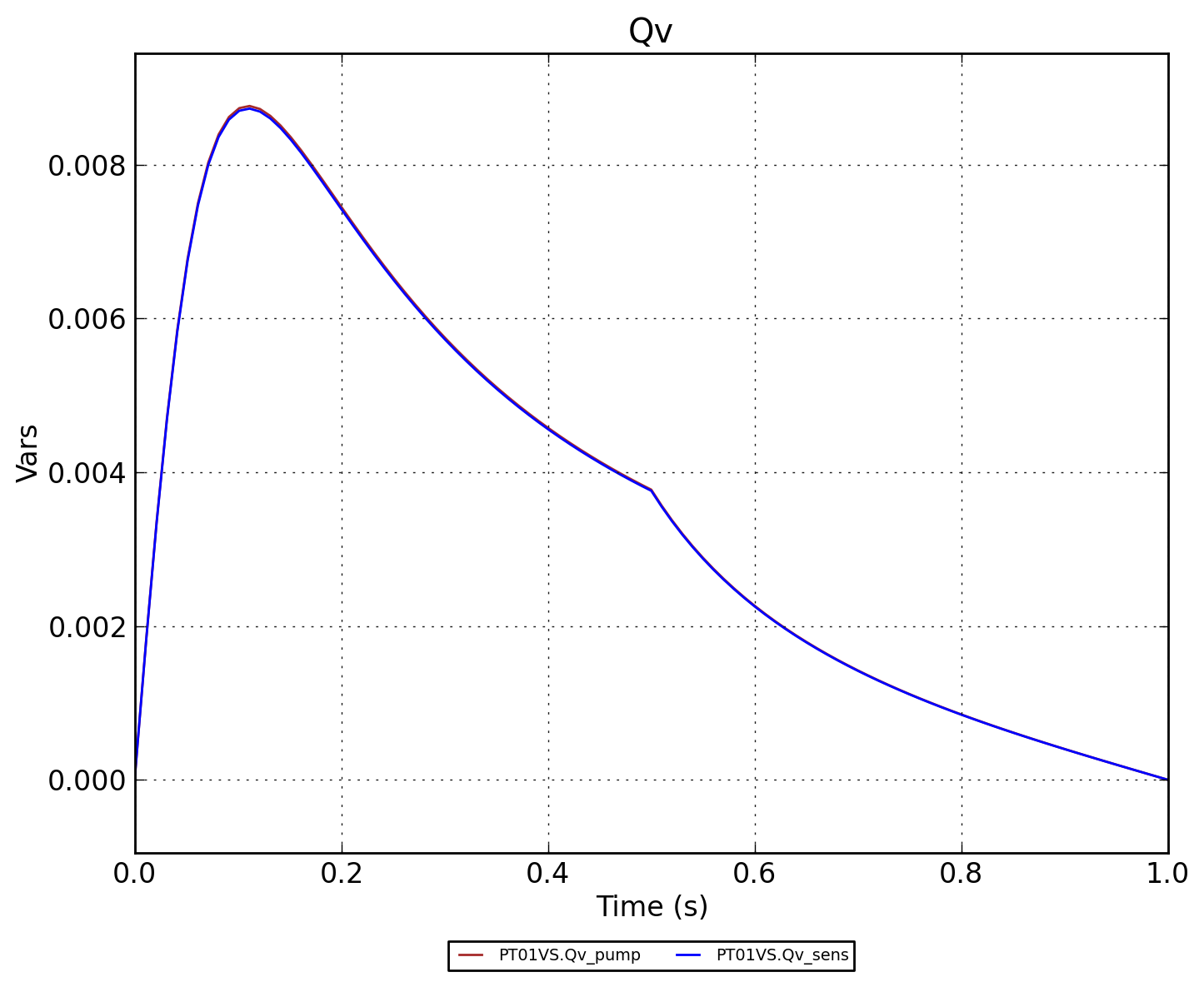

../../../../_images/PT01VS.Qv.png — Рисунок 3 - PT01VS.Qv
